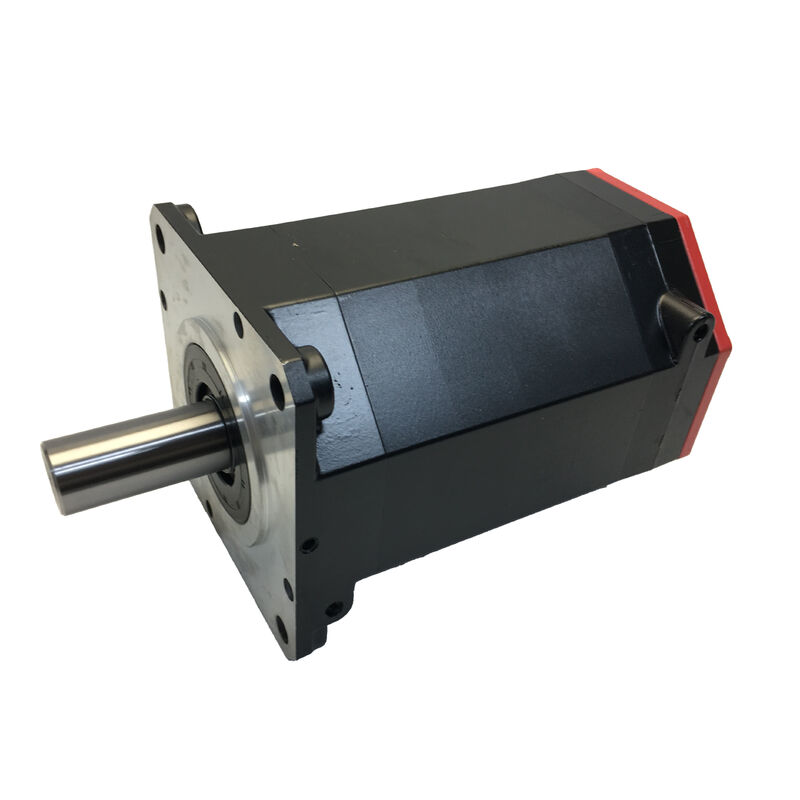

ファナック AC サーボモーター A06B-0221-B000

βisシリーズ・ブレーキなし・CNC工作機械用高精度ACサーボ

精度は軸から始まる

CNC工作機械におけるあらゆる位置決め誤差は、どこかに原因があります。エンコーダの摩耗、熱的に不安定な巻線、あるいは駆動システムに適合していなかったモーターなどです。ファナック A06B-0221-B000 は、これら3つの要因を排除するために設計されています。

これは、ファナックのβisシリーズに属します。このシリーズは、コンパクトなサーボモーターラインナップの主力であり、スペースは限られているが精度要件は妥協できない、幅広い小型・中型CNCプラットフォームで使用されています。B000という型番は、このユニットが内蔵ブレーキなしで出荷されることを意味します。これは、電源が切断されたときにモーターが重力に逆らって負荷を保持する責任を負わない水平軸に適した構成です。

その代わりに、より軽量なアセンブリ、シンプルなドライブキャビネット配線、そしてアダプター層なしでファナックのβiアンプアーキテクチャに直接接続できるモーターが得られます。

技術仕様

機械内部でモーターが稼働する際に重要な4つの要素

サーボモーターは、設置後に操作することはありません。機械内部で、長年無人で稼働します。スムーズに稼働するかどうかを決定する特性は以下の通りです。

1. 絶対エンコーダ — ホームポジション設定不要。 エンコーダは位置データを継続的に記憶します。電源断、非常停止、計画停止の後、軸は正確な最終位置でオンラインに戻ります。ホームポジション設定ルーチン、基準点の喪失、生産復帰の遅延はありません。

2. IP67軸シール — クーラント暴露に対応。 アクティブな加工環境では、クーラントミストはあらゆる場所に到達します。A06B-0221-B000 の軸端シールはIP67定格であり、特別な定期メンテナンスを必要とせずに、モーターの全寿命期間にわたって汚染物質の侵入を防ぐように設計されています。

3. 低トルクリップル — 表面仕上げがきれい。 低速送り速度では、モーターの不規則性が加工面に直接現れます。βisの巻線ジオメトリは、速度範囲全体で滑らかなトルク供給を維持します。これは、仕上げパスが工具ジオメトリが達成するように設計された表面品質を生み出すことを意味します。

4. 長時間のシフトでも熱安定性。 絶縁クラスとベアリング仕様は、どちらも持続的な連続運転のために選択されています。稼働2時間でクールに稼働しても、10時間後にドリフトし始めるモーターは、原因を特定するのが難しい問題を引き起こします。このモーターはドリフトしません。

このモーターが使用される機械の種類

A06B-0221-B000 は小型フレームのモーターです。大型ユニットが入らない場所にも収まり、ファナック制御機械の基盤となる位置決め精度とドライブ互換性を提供します。

コンパクトCNC旋盤 中〜高サイクル数の小型旋盤でのX軸およびZ軸送り。エンコーダの絶対フィードバックは、機械がバッチの途中で再起動しても、部品間の位置決めの一貫性を維持します。

卓上および小型VMC 精密部品製造、金型加工、工具製造で使用されるコンパクトな立形マシニングセンタのX軸およびY軸制御。モーターのフットプリントは、大型サーボユニットが単に入らない場所に適合します。

ドリル・タップ加工機 これらの機械は、シフトごとに数百回軸の方向を反転させます。A06B-0221-B000 は、高速トルク応答とサイクル間の位置誤差の蓄積なしに、高サイクル反転をクリーンに処理します。

補助軸およびインデックス軸 αiシリーズモーターのサイズとコストなしに、完全なファナックプロトコル統合を必要とする工具交換装置、ロータリーテーブル、パレットインデックスシステム。βisシリーズは、これらの二次的な役割に適したクラスです。

モーターの状態に関する考察

中古および再生サーボモーター市場は大きく、常に透明性があるとは限りません。数千時間の稼働実績があるモーターでも、その履歴を開示せずに清掃、再梱包、出品されることがあります。外見上は新品ユニットと全く同じに見えます。

違いは後で現れます。間欠的なエラーを生成し始めるエンコーダ、数ヶ月の稼働後に異音を発するベアリング、すでに熱寿命サイクルの途上にある巻線絶縁などです。これらは到着時には検出できません。

新品のA06B-0221-B000は、摩耗したことのないエンコーダ、工場出荷時のベアリング、および完全なOEM保証が付いて出荷されます。生産機械内部で連続稼働するコンポーネントにとって、初期状態は気にする価値のあることです。

設置、保守、保管

設置時:配線前に、βiアンプモジュールの容量がモーターと一致していることを確認してください。ユニットを開梱する前、開梱した後ではなく、機械の取り付け図と物理的な寸法およびコネクタの位置を確認してください。

稼働中:CNC診断画面で軸の追従誤差の傾向を監視してください。数週間または数ヶ月にわたる緩やかな上昇傾向は、通常エンコーダケーブルシールの劣化を示しており、それを早期に発見することで、次に発生するハードアラームを回避できます。

保管時:ユニットを0℃から40℃の間、相対湿度75%未満、結露のない状態で保管してください。静荷重によるベアリングのブリネリングを防ぐため、6ヶ月ごとに手でシャフトを回転させてください。設置日まで元の密封されたパッケージに入れたままにしてください。

よくある質問

Q1: A06B-0221-B000には内蔵ブレーキがありますか？ いいえ。B000の接尾辞は、このモーターが内蔵ブレーキなしで出荷されることを示しています。電源オフ時の負荷保持が不要な水平軸用途を想定しています。垂直軸や、機械の電源が切れたときに位置を保持する必要がある軸には、代わりにβisシリーズのブレーキ付きバリアントを選択する必要があります。

Q2: このモーターを駆動するにはどのくらいの定格のアンプが必要ですか？ このモーターは、FANUC βi SVUまたはβi SVMシリーズサーボアンプで使用するように設計されています。アンプモジュールは、モーターの電流仕様に適合している必要があります。どちらのコンポーネントを購入する前にも、正しい組み合わせを確認してください。

Q3: このモーターはFANUC 0i-Fおよび30iコントローラと互換性がありますか？ はい。A06B-0221-B000は、適切なβiシリーズサーボアンプと組み合わせて使用する場合、FANUC 0i-D、0i-F、30i、31i、32iシリーズCNCコントローラと互換性があります。以前の世代のコントローラとの互換性は、このモーターを交換用として指定する前に確認する必要があります。

Q4: 古い機械の第一世代βシリーズモーターを置き換えることはできますか？ 直接交換はできません。βisシリーズは、以前のβシリーズモーターと比較して更新されたシリアルエンコーダを使用しており、設置後にCNCのパラメータ変更が必要です。物理的なコネクタの位置も世代間で異なる場合があります。同等品として扱う前に、適合チェックとパラメータレビューの両方が必要です。

Q5: 新品であることを確認するために購入時に何をチェックすべきですか？新品ユニットは、密封されたファナックパッケージに入っており、ラベルが剥がれておらず、キー溝に接触摩耗やフレッティングの兆候がないシャフト、およびサービス記録のないシリアル番号が付いています。新品在庫であることを確認する書類を販売者に依頼してください。パッケージが開けられている場合や、販売者が調達情報を提供できない場合は、出荷を受け入れる前に明確にしてください。
