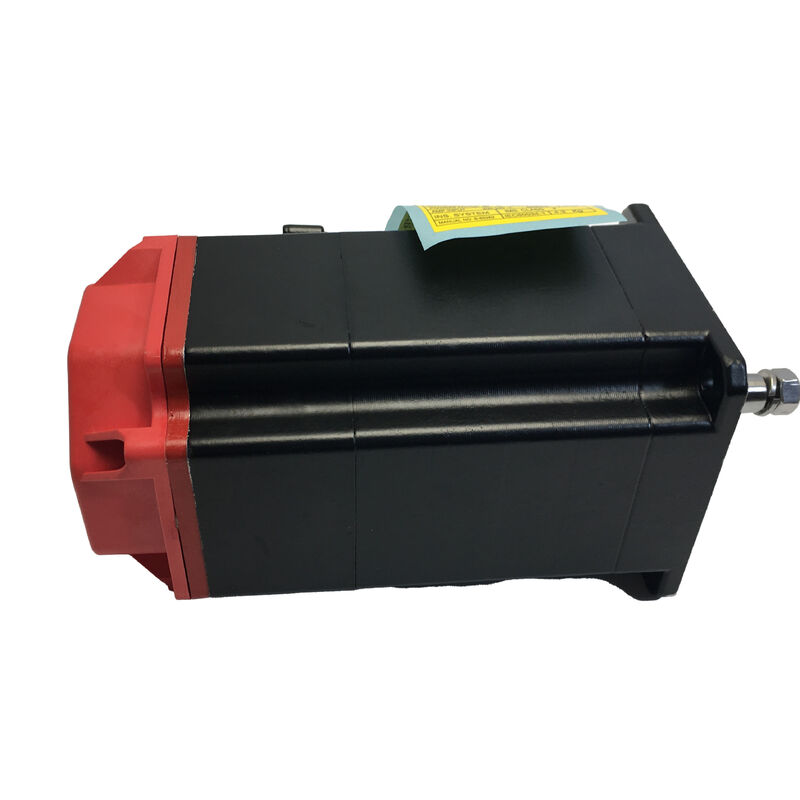

FANUC ACサーボモーター A06B-0215-B100 — 高サイクルCNCアプリケーション向けコンパクトβisシリーズモーター

βisシリーズ · ブレーキなし · CNC送り軸制御用コンパクトACサーボモーター

小型モーター。真剣な仕事。

コンパクトサーボモーターは要求の少ない作業を処理するという仮定は、実際には当てはまりません。高サイクル穴あけ加工機や3交代で稼働する精密旋盤では、送り軸モーターは機械の中で最も過酷な作業を行う部品の1つです。1時間あたり数百回加速、減速、反転し、位置決め公差は一切動きません。

Fanuc A06B-0215-B100は、まさにそのような作業のために作られています。小型フレームのβisシリーズACサーボモーターで、水平軸使用のためにブレーキなしで構成されており、サードパーティ製代替品が通常引き起こすコミッショニングの摩擦なしに、FANUC制御マシンに直接組み込めるように設計されています。ドライブはFANUCを話します。コントローラーはFANUCを話します。モーターも同様です。そして、その連携は、最初のサイクルから機械の動作に現れます。

仕様

実際の生産環境に合わせて製造

クーラントはどこにも行きません。ほとんどのCNC環境では、切削液がミスト、スプレー、または機械ベースの近くに溜まった液体として存在します。A06B-0215-B100はIP67のシャフトシールを備えており、液体侵入に対する最も脆弱な侵入口が浸漬暴露に対して特別に定格されていることを意味します。これはマーケティング上の主張ではなく、シフトごとにシャフトシールが満たすように設計された仕様です。

電源に依存しない位置メモリ。絶対シリアルエンコーダーは、リファレンスバッテリーやホーミングシーケンスなしで軸位置を保持します。計画停止または予期せぬ停止後に機械の電源が再投入されると、コントローラーはすでに軸の位置を把握しています。生産は遅延なく再開されます。

低速での滑らかな出力は、ピーク値よりも重要です。トルクリップルが高いモーターは、低速仕上げ加工で表面の凹凸を引き起こします。これは部品に現れ、コントローラーで補正できない種類です。βis巻線ジオメトリは、全速度範囲で一貫したトルク供給を維持し、表面仕上げ作業で重要な部分です。

起動時だけでなく、経時的な熱挙動。このモーターの絶縁クラスとベアリング仕様は、持続的な連続デューティのために選択されています。長いシフトを通して熱平衡を維持するモーターは予測可能です。そうでないモーターは、外部から診断するのが非常に難しい変数をもたらします。

このモーターが活躍する場所

CNC旋盤— 高い部品数で一貫した工具位置決めが主要な要件となるコンパクト旋盤の送り軸制御。絶対エンコーダーは、部品間およびシフト間で位置決め参照を維持します。

小型立形マシニングセンタ— 限られた設置スペースの機械のX軸およびY軸ドライブ。βis小型フレームは、エンコーダー精度やドライブ互換性を犠牲にすることなく、ミッドレンジモーターが入らない場所にも適合します。

タッピング・穴あけセンタ— 高い反転頻度と速いサイクルタイムで定義されるアプリケーション。モーターの低慣性と迅速なトルク応答は、サイクル全体で位置決め誤差を蓄積することなく、サイクルタイムを短く保ちます。

補助軸および回転システム— マルチプロセス機械の二次軸 — ロータリーテーブル、工具交換装置、パレット位置決め — 完全なFANUC統合が重要ですが、αiシリーズのパワーとコストはアプリケーションのニーズを超えています。

状態の問題 — そしてなぜ尋ねる価値があるのか

FANUCサーボモーター市場のかなりの部分は再生品で構成されており、常にそのように表示されているわけではありません。見た目はきれいです。シャフトに目に見える摩耗はありません。パッケージもオリジナルのように見えるかもしれません。

見えないもの：エンコーダーが稼働した時間、巻線絶縁が経験した熱サイクル数、ベアリングが一度角度で負荷がかかり、内部疲労を抱えているかどうか。その履歴は到着時には現れません。それは6ヶ月または1年後に、生産中に、部品を稼働させる予定の機械で現れます。

新品のA06B-0215-B100には、そのような履歴は一切ありません。工場出荷時のベアリング、ゼロ稼働時間のエンコーダー、そして初日から適用される保証。長年機械内部で無人で稼働する部品にとって、ユニットが設置される前に確認すべき合理的な事項です。

設置および継続的なサービス

設置前に、アンプモジュールの容量がモーターの定格電流と一致していることを確認し、物理的な寸法が取り付け構成に適合することを確認してください。これらは、モーターがすでに機械にある後ではなく、図面を使用して、開梱前に実行してください。

稼働を開始したら、監視すべき診断は軸追従誤差です。数週間にわたる遅く、安定した増加の傾向は、クーラントにさらされる設置でのエンコーダーケーブルシールの劣化の初期兆候であることが多いです。その段階で検出できれば、ケーブル交換で済み、予期せぬ生産停止にはなりません。

保管中のユニットの場合：0～40℃、湿度75%未満、結露のない場所で保管してください。長時間の静止接触荷重によるベアリングのブリネリングを防ぐため、6ヶ月ごとに手でシャフトを回転させてください。設置日まで開梱しないでください。

よくある質問

Q1: このモーターにはブレーキが内蔵されていますか？いいえ。B100構成には統合ブレーキは含まれていません。このモーターは、電源が切断されたときに負荷を保持する必要のない水平軸アプリケーション用に設計されています。垂直軸または重力負荷軸を使用するアプリケーションの場合は、βisシリーズのブレーキ付きバリアントを使用する必要があります。

Q2: A06B-0215-B100にはどのようなドライブハードウェアが必要ですか？このモーターは、FANUC βi SVUまたはβi SVMシリーズサーボアンプで動作します。アンプモジュールの容量は、モーターの定格電流と一致している必要があります。注文前に正しいペアリングを確認してください。アンプ定格の不一致は、βisモーターで最も一般的な設置エラーの1つです。

Q3: 古いβシリーズモーターの直接交換として機能しますか？交換される特定のユニットによります。βisシリーズは、古いβシリーズモーターと比較して更新されたエンコーダープロトコルを使用しており、通常はCNCコントローラーでのパラメータ変更が必要です。物理的なコネクタの位置も異なる場合があります。プラグアンドプレイの交換ではなく、機械の配線とコントローラーパラメータの両方で確認が必要です。

Q4: どのFANUC CNCシステムと互換性がありますか？A06B-0215-B100は、適切なβiアンプとペアリングされた場合、FANUC 0i-D、0i-F、30i、31i、および32iシリーズコントローラーと互換性があります。古いコントローラー世代の場合、このモーターを交換用として指定する前に互換性を確認する必要があります。

Q5: 販売されているユニットが本物の新品であることを確認する最良の方法は何ですか？ラベルが intact な密封されたFANUCパッケージ、キー溝またはシャフト端に摩耗が見られないシャフト、および以前のサービスまたは修理記録がないシリアル番号を確認してください。新品在庫の出所を確認する書類を提供できる販売者は、合理的な基準となります。パッケージが開けられている場合や、調達書類が利用できない場合は、ユニットを受け入れる前に質問してください。
