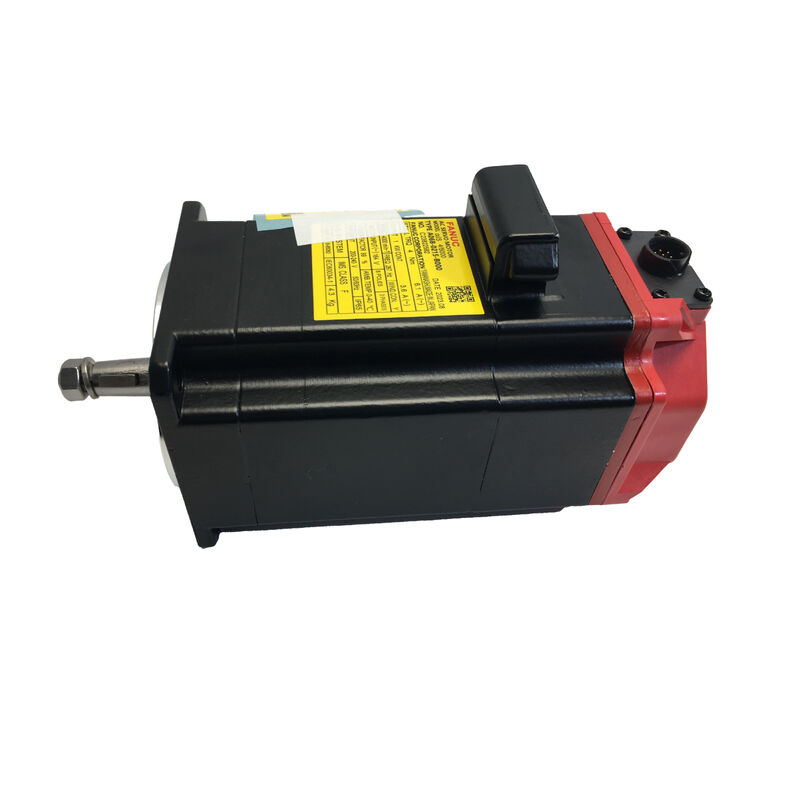

FANUC ACサーボモーター A06B-0212-B605 — βisシリーズ、垂直CNC軸制御用一体型ブレーキ付き

βisシリーズ · 一体型ブレーキ付き · CNC垂直軸制御用コンパクトACサーボモーター

軸が垂直に動作する場合、モーターの仕様は変更されます

水平軸モーターと垂直軸モーターは、仕様書上では似ています。実際には、機械の電源が失われた場合に何が起こるかという点で、1つの重要な違いがあります。

水平軸では、負荷はその場にとどまります。重力によってどこにも引っ張られません。垂直軸 — マシニングセンタのZ軸、ドリルヘッド、工具交換アーム — では、重力が常に負荷に対して作用しています。電源が落ちた瞬間、軸を所定の位置に保持するものがなければ、負荷が移動します。ゆっくりな場合もあれば、ワークピース、工具、またはスピンドル自体を損傷するのに十分な速さの場合もあります。

それが、FANUC A06B-0212-B605 の一体型ブレーキの目的です。これは便利な機能やオプションのアップグレードではなく、計画的なシャットダウン、緊急停止、または予期しない停電のいずれであっても、機械の電源が切れた瞬間に軸を静止させるコンポーネントです。重力に逆らって軸が動作するあらゆるCNCアプリケーションにおいて、このモーターは仕様に含めるべきです。ブレーキなしのバリアントはそうではありません。

仕様

ブレーキ — その機能と仕組み

A06B-0212-B605 の電磁ブレーキは、スプリングセット、パワーリリース設計です。これは、ブレーキがデフォルトで機械的に係合し、通電時のみ解除されることを意味します。このロジックを逆にすると、安全上の意味合いが明らかになります。電源供給が失われると、ブレーキは自動的に係合します。制御信号は不要で、CNCからのアクティブなコマンドも不要です — ブレーキのデフォルト状態がロックされているため、軸は位置を保持します。

通常の動作中は、サーボシステムに通電されるとブレーキが解除され、軸がコマンド停止したとき、または機械の電源がオフになったときに再係合します。遷移は機械サイクルに気づかれないほど高速です。

この設計は、垂直軸サーボアプリケーションの標準的な手法であり、このモーターを βis ラインナップのブレーキなしバリアントと区別するものです。物理的なサイズは似ていますが、停電時の内部動作は根本的に異なります。

生産で役立つパフォーマンス特性

絶対エンコーダー — シャットダウン後も位置を保持。 シリアルエンコーダーは、ホームバッテリや起動時の基準サイクルを必要とせずに、軸の位置データを連続的に保存します。計画停止または緊急停止の後、コントローラは最後に知られている正確な位置から再開します。垂直軸では、これはクリープ、基準位置の喪失、および次のサイクルが開始される前の再ゼロ設定ルーチンがないことを意味します。

IP67シャフトシール — クーラント暴露に対応。 マシニング環境では、切削液が浸入します。このモーターのシャフトエンドシールはIP67定格を備えており、特別なメンテナンス間隔を必要とせずに、直接のクーラント噴霧や浸漬暴露に十分です。

速度範囲全体でのスムーズなトルク供給。 βis 巻線ジオメトリはトルクリップルを最小限に抑え、これはモーターの不規則性が部品の表面に直接伝達される低速送り速度で最も重要になります。一貫した低速トルク出力は、わずかなパフォーマンスの詳細ではなく、公差を維持する仕上げパスとそうでないパスの違いを生み出すものです。

連続運転による熱平衡。 このモーターの絶縁クラスとベアリング仕様は、短時間のバーストではなく、持続的なデューティのために選択されています。シフト中に熱的にドリフトするモーターは、診断が難しく、補償がさらに難しい変数をもたらします。これはそうではありません。

機械用途

垂直マシニングセンタ — Z軸 最も直接的な用途です。VMC の Z軸は、上昇するすべての動きで重力に逆らっており、緊急停止条件または停電中のスピンドル落下を防ぐために信頼性の高い電源オフブレーキが必要です。A06B-0212-B605 は、これを主要な使用ケースとして処理します。

CNCドリルおよびボーリングマシン Z軸を繰り返しサイクルするドリルセンタの垂直送り軸。高い反転頻度と重力負荷のかかる下降移動の組み合わせにより、ブレーキ付きサーボモーターがこの機器タイプの標準仕様となっています。

自動工具交換装置 工具交換装置のアームまたはカルーセル機構は、サイクル間で正確な位置を保持する必要がある垂直または角度移動を伴うことがよくあります。一体型ブレーキは、静止状態でトルクを維持するためにサーボドライブに依存することなく、その保持を提供します。

パレットおよび治具位置決めシステム ステーション間でインデックスするパレットチェンジャーおよびワーク保持システムの垂直リフト軸。これらの軸は、スプリングセットブレーキが設計されているまさにその条件で、他の機械操作が完了する間、負荷の下で固定位置を保持する必要があります。

ロータリーテーブルクランプおよびチルト軸 チルトまたは複合ロータリーテーブルを備えた多軸マシンでは、負荷の下で重力に逆らって動作する軸は、安全な操作のために同じブレーキオンパワーロス動作が必要です。

モーターの状態と市場の状況

FANUCサーボモーターの中古市場には、新品在庫、再生品、そして — 購入者が予想するよりも一般的 — 開示されていないサービス履歴を持つユニットが正規の新品在庫と一緒に販売されています。ブレーキは、ブレーキなしモーターには存在しない複雑さをここに追加します。ブレーキ機構自体が摩耗します。

再生品には、数千回サイクルされたブレーキが付いている場合があります。スプリングプリロードが弱まっている可能性があります。摩擦面が部分的に摩耗している可能性があります。そのいずれも分解せずに検出できず、モーターの外観がどれほどきれいに見えても、到着時には見えません。

新品の A06B-0212-B605 には、一度も動作したことのないブレーキが付いています — 工場出荷時のスプリングプリロード、摩耗のない摩擦面、設計寿命全体が残っています。垂直軸の安全機能として特別に選択されたコンポーネントの場合、ブレーキ機構の状態は二次的な考慮事項ではありません。

設置およびサービスに関する注意

配線前にアンプモジュール容量をモーター仕様と比較して確認してください。βi SVU および βi SVM シリーズはどちらもこのモーターをサポートしていますが、モジュール定格はモーターの電流引き込みと一致する必要があります — 定格の不一致は、βisシリーズ交換におけるより頻繁な設置エラーの1つです。

最初の電源投入時に、軸を負荷の下で実行する前に、CNC診断画面を通じてブレーキの解除および係合機能を確認してください。これにより、ブレーキ配線が正しいこと、およびブレーキが予想どおりにドライブ信号に応答していることが確認されます。

運転中に、CNC診断インターフェースを通じて軸の追従誤差を監視してください。急激なアラームとは対照的に、徐々に増加する傾向は、クーラント暴露設置におけるエンコーダケーブルシールの摩耗の初期兆候であり、エスカレートする前に対応するのが最善です。

保管中のユニットの場合: 0–40 °C、相対湿度75%未満、結露なし。ベアリングのブリネリングを防ぐために、6ヶ月ごとに手動でシャフトを回転させてください。保管中にブレーキを手動で解除しないでください。設置まで元の密封されたパッケージに入れてください。

よくある質問

Q1: A06B-0212-B605 はどのような種類のブレーキを使用していますか？ スプリングセット、パワーリリース電磁ブレーキを使用しています — これは、ブレーキがデフォルトで係合し、サーボシステムに通電されたときにのみ解除されることを意味します。予期せず電源が失われた場合、コントローラからの信号なしにブレーキが自動的に軸を保持します。これは垂直軸サーボアプリケーションの標準設計です。

Q2: このモーターは水平軸に使用できますか？ 技術的には可能ですが、一体型ブレーキは、重力保持が不要な水平軸ではメリットのない重量と配線複雑さを追加します。水平アプリケーションの場合、βisシリーズ内のブレーキなしバリアントがより適切な仕様です。

Q3: このモーターにはどのタイプのアンプが必要ですか？ A06B-0212-B605 は、FANUC βi SVU および βi SVM シリーズサーボアンプと互換性があります。アンプモジュールは、モーターの電流仕様に一致するように定格されている必要があります。注文前に正しいペアリングを確認してください — ブレーキ配線回路もアンプ接続図で確認する必要があります。

Q4: このモーターは FANUC 0i-F および 30i コントローラと互換性がありますか？ はい。適切な βiシリーズアンプと組み合わせて使用する場合、FANUC 0i-D、0i-F、30i、31i、および 32i シリーズコントローラと互換性があります。このリスト以外のコントローラ世代については、このモーターを指定する前に互換性を確認する必要があります。

Q5: 一体型ブレーキはいくつのブレーキサイクルに対応していますか？ ブレーキは、通常の負荷条件下で約200万回の動作サイクルに対応しています。実際のサービス寿命は、ブレーキの頻度と各サイクルで加えられる負荷によって異なります。緊急停止が頻繁な機械や高サイクル垂直軸操作では、計画メンテナンススケジュールにブレーキの状態を含める必要があります。
