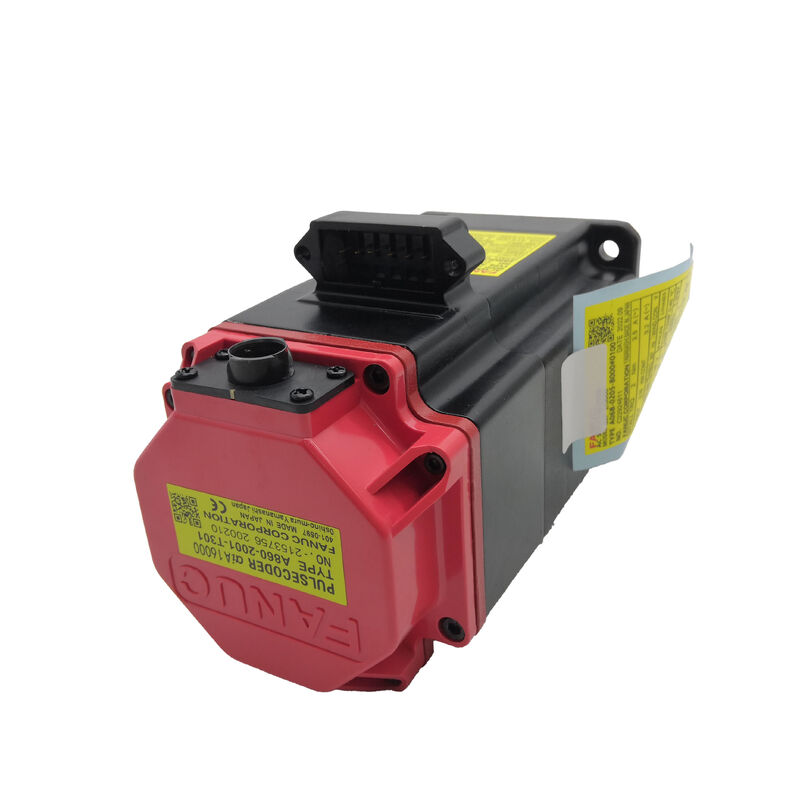

新型ファヌック A06B-0205-B000 αiF 2/5000 コンパクト交流サーボモーター,Taperシャフト,ブレーキなし,絶対A1000パルスコーダー

製品概要

部品番号:A06B-0205-B000

状態:新しい

また,以下のように検索しました:A06B0205B000, Fanuc A06B-0205-B000, FANUC A06B0205B000 について

モーターモデル:αiF 2/5000

分類:Fanuc Alpha iFシリーズ ACブラシレスサーボモーター 2 Nm スタンドトルク,5,000 rpm 最大速度,鍵付きタパーシャフト,ブレーキなし,絶対A1000パルスコーダー,IP65

新しい ストック は なぜ この モーター に 重要 な の です か

このA06B-0205-B000は新しい精密なCNC軸で動作し,機械の位置フィードバックをパルスコーダーに運びます.新品とリニューアルされたものの違いは 単なる化粧品ではありません.

A06B-0205-B000 工場新鮮なベアリングを搭載した新型船で 累積時間ゼロで Fanuc 工場で調整・校正されたエンコーダー冷却液や汚染にさらされたことがないシールFanucの尺寸仕様に磨き上げられた.信頼性がビジネス上の制約であり,計画外のダウンタイムが実際のコストである場合新しいエンジンから始めるのは 正しい投資です

テクニカル仕様

αiF 2/5000 細いフレーム,高速,実効性

物理的にコンパクトで 反応するモーターが必要で機械設計者が割り当てた機械の包帯にフィットするサイクル時間のボトルネックにならないほど速く動きます.

これは αiF 2/5000 が設計された用途です

2ニュートンメートルのスタンドトルク軽量なCNC軸の持続的な負荷要求をカバーする:小さなスピンドルヘッド組,ターニングセンターの補助Zフィード,コンパクトツールマガジンドライブ,負荷重量が低く,主要な要求が正確である補助位置付け軸速さで再現可能な位置付け3 Nm maximum torque available during acceleration transients gives the axis real dynamic performance — the ability to reach speed quickly on short-stroke moves — even though the sustained torque rating is modest.

最大速度は5000rpm直接結合の5mmピッチボールスクリューでは,4,000rpmの定速で20m/minの線形横断が生成されます.中間減量なしでコンパクトマシンで生産的な高速経路のための十分な速さこの小さなモーターは,物理的に大きなモーターを収容できない軸をカバーできますが,それでも意味のある横断性能が必要です.

0.75kWで 96%の電力を供給するモーターは,ほとんどの機械のパネル設計者が考慮する必要があるより少ない反応電流を吸収し,パネルエネルギー予算に役立つし,駆動供給チェーンで発生する熱を減らす.

ブレーキなし:ほとんどの水平軸に適した配置

B000後記は電磁ブレーキがないことを確認します.これは省略ではありません.A06B-0205-B000を使用するほとんどのアプリケーションでは正しい仕様です.

静止位置は,Fanuc αi サーボアンプのサーボロックによって維持されます.位置ループがアクティブで,A1000が1を報告すると,0001000回転ごとに,増幅器は,制御された軸の角度を維持するために,継続的に補正電流を供給します.軸の回転方向に純重力作用がない水平軸や軸上軸は漂流せず,CNCの位置レジスタは,指令された座標に正確に保持されます.

24V DCブレーキ回路をパネルに配線しない.ブレーキリレー,電圧圧縮コンポーネントがない.CNC 起動シーケンスでブレーキコイルのタイミングがない. レーザー・ボディは,同等のブレーキ型よりも軽く,短く,複数の小さなサーボ軸を持つマシンでは,これらの簡素化は初期設置と終身維持の両方で意味があります.

軸が垂直または軸の回転方向に沿って重力負荷成分を運んでいる場合,セルボロックがセルボオフでは不十分である.これらのアプリケーションは,ブレーキエンジンを必要とします. A06B-0205-B300 (24Vブレーキ),角軸) または同じαiF 2/5000ファミリー内のA06B-0205-B400 (24Vブレーキ,直線スムーズ軸)A06B-0205-B000 は,水平で対称的に負荷がかかっている軸に対して正確かつ確実に指定されている..

鍵 を 持っ た 角型 シャフト: 最初 の 設置 から 精度

Fanucから新品として出荷される A06B-0205-B000は 精密磨き型角型軸と鍵を搭載しています自動車の全使用期間中 重要な特性によって その地位を得ています.

モーターシャフト端の精密に加工されたコーン角度です. クープリングハブがシャフト端の穴にスローリングボルトを介してシャフトに引っ張られると,角型幾何学はハブを自動的に中心にします 動力軸と駆動軸の軸は,手動調整なしで,狭い寸法容量に準拠します鍵の切断断面を通って機械的にトルクを送信します. 摩擦のクランプではなく. 2Nmのスタンドトルクと8.3 Nmピークトルクはこの正の機械接続を通過されます振動によって緩めないし,再緊縮を必要としないし,熱循環によって劣化しない.

新しいモーターでは,Fanucの尺寸仕様に準拠した角型幾何学が保証されます.これは新しいモーターと改造されたモーターの間の本当の違いの一つです 複数回取り去られ再設置された角型シャフトです物理的な損傷の後,シャフト作業で修復されたものは,同じ幾何学を持っていない可能性があります.Fanucが意図した位置に正確にコップリング幾何学で設置を開始します..

アルファiA1000パルスコーダー 日常生産における絶対的な利点

A06B-0205-B000にはAlpha i A1000 シリアル絶対パルスコーダ¥ 1000Fanuc αi サーボアンプのバックアップ電池によってオフ電源事件によって保持される,回転毎000パルス.

新しいモーターではA1000エンコーダが 工場で調整され カリブレーションされています復元施設の調整プロセスと設備の品質に依存します 精密軸で重要な変数新しいA06B-0205-B000から始めると エンコーダの配置は Fanucの工場標準ではなく 接近値になります

絶対エンコーダの動作結果は,エンジンの状態に関係なく同じです.警報が鳴った後,方向の動きなしに,軸座標がすぐに設定されます.シフト間での電力を回転させる機械では より早く再起動するこれは,軸は,インクリメンタルエンコーダが要求する監督ホームリングルーチンなしで,停止位置から正確に再開することを意味します.

1時に0005mmのピッチボールスクリューで,位置ループの解像度は5ナノメートルです.この解像度で,CNCは位置ループを閉じます.機械の周りに構築されている.

増幅器のバックアップバッテリーFanuc CNC がバッテリーアラームを発すると,電池が枯渇するとカウンタをリセットし,ホームサイクルを強制します.

A06B-0205 家族:選択肢を理解する

A06B-0205シリーズは,全 αiF 2/5000 構成範囲をカバーする:

B000はクリーンなベースラインです 角軸,ブレーキなし,絶対エンコーダーです他の軸に24Vのブレーキ供給が設置されている機械の水平軸の正しい選択は,B000はブレーキを必要としないすべての軸のパネルを単純化します.

互換性のあるアンプとCNCシステム

A06B-0205-B000はFanuc αiシリーズセルボアンプ (αiSV)具体的にはαiSV 4このモーターの 0.75 kW / 2 Nm の電力レベル.互換的なCNCプラットフォームには,FANUCシリーズ 0i-D, 0i-F, 15i, 16i, 18i, 21i, 30i-A, 30i-B, 31i-A, 31i-B,および 32i第1世代のαまたはαCシリーズアンプやFanucβシリーズドライブと互換性がない.

A06B-0205-B000を交換装置として装着するときは,Fanucのサーボパラメータデータベースの motor type entry αiF 2/5000 に一致する CNC 軸のパラメータを確認する.パラメーターの不一致は,起動時に不安定なサーボパフォーマンスまたはアンプの故障を引き起こす.新型モーター装置では the motor type detection available on more recent CNC versions may populate parameters automatically from the A1000 pulse coder data — verify the result against the expected configuration before proceeding to production.

典型的な用途

補助および補助的なCNC機械ツールの給餌軸.複合作業機械の補助位置付け軸は,負荷が軽くて軸は0.75 kW/2 Nmの予算内に収まる.

コンパクトなドリル・タップと加工センターのフード・アクセルX,Y,Z駆動は,小さなドリルタップセンター,デスクトップ加工センター,およびスペースの制約と負荷要件がαiF 2/5000の能力に準拠するコンパクトの5軸マシンに搭載される.

ロータリーツールマガジンとATCメカニズムドライブツールマガジンインデックスドライブ,ATCアーム横軸,および機械の質量と負荷が2Nmトーク範囲に適合するCNC加工センターのツールチェーンドライブ.

多軸回転センター C軸と実動ツール位置付けC軸定位駆動装置と,AiF 2/5000の高速速度と絶対エンコーダが軸動力学的要求に応じたCNCターニングセンターの活動ツール指向軸.

FANUC ロボットと位置付け装置の補助ドライブ副軸駆動装置は,Fanucロボットとプログラム可能な位置付け装置で,αiF 2/5000のサイズ,速度,およびαi互換性が関節の機械的および制御要件に適合します.

よくある質問

Q1: 改装されたユニットよりも新しいA06B-0205-B000を選んだ理由は?

新しいモーターは,工場原始の軸承時間 (ゼロ), 工場調整および校正されたA1000エンコーダー, 工場仕様の角型シャフト幾何学, 元のシール完整性を保証します.改造されたモーターの品質は,再構築施設のプロセスによって異なりますコーダの調整方法とシャフト検査基準は,各サプライヤーによって異なります.精密なCNC軸では,エンコーダのアライナメントが位置位置の精度とベアリング状態に直接影響し,次の故障が発生するときに決定します.予算が主要な制約であり,再構築の源が知られ,信頼されている場合,質の高いリニューアルされたユニットは受け入れられます.重要な生産軸について低リスクの選択肢です

Q2:A06B-0205-B000は,CNCが起動するたびに自律サイクルが必要ですか?

違うAlpha i A1000はシリアル絶対エンコーダーですFanuc αi サーボアンプのバックアップバッテリーによって,オフオフイベントを通じて多回転シャフトの位置を維持します.軸の座標は,軸の動きなしにすぐに設定されます.参照回帰サイクルは必要ありません.これはインクリメンタルエンコーダーモーター (B001変種など) よりも重要な運用優位性です.すべての電源アップとすべてのアラーム復旧後にホームリングを必要とする.

Q3:どのFanuc増幅器とCNCシステムは互換性があるのですか?

A06B-0205-B000には,Fanuc αiシリーズのサーボアンプ (αiSV 4)互換性のあるCNCプラットフォームにはFanucシリーズ 0i-D, 0i-F, 15i, 16i, 18i, 21i, 30i,および 31i1代目のαまたはαC増幅器,またはβシリーズドライブと互換性がない.始末前にFanucのパラメータデータベースからαiF 2/5000モータータイプに設定されているCNC軸のパラメータを確認.

Q4: このモーターはブレーキなしで垂直軸で使用できますか?

垂直軸または重力が軸の回転方向に沿って作用する任意の軸上では,モーターにはブレーキがある必要があります.B000にはブレーキがない.サーボロックは,アンプが電源とアクティブである限りのみ位置を維持. サーボ電源を削除するイベントは,E-ストップ,アンプの故障,電源の中断,または計画的なシャットダウンは,ブレーキのない垂直軸を重力によって自由に移動させる.垂直軸については,A06B-0205-B300(コナーシャフト,24Vのスプリングブレーキ,A1000絶対エンコーダー) 同じαiF 2/5000ファミリー内.B000は重力負荷成分のない確認された水平軸に正しく指定されています.

Q5: 最大速度は何で,いつ使えるの?

について定速は4000rpm定量出力の連続出力は0.75kW保証される.最大速度は5000rpm定速を超えた常動電力のフィールド衰弱領域で利用可能で,利用可能なトルクが速度増加とともに減少する.軽量負荷軸では,高速でモーターの低容量範囲内にとどまるトークの需要が可能な.軸用作業サイクルでは,4,000rpm以上の持続的な動作を含みます.生産加工段階では,指定速度以上の動作を頼る前に,負荷要件に対するトルク速度曲線を検証する..
