新品 Fanuc A06B-0205-B001 — αシリーズ ACサーボモーター、確立されたCNCプラットフォーム向け & 信頼性の高い軸交換

FANUC · ACサーボモーター · αシリーズ · 新品

ご覧になっているもの

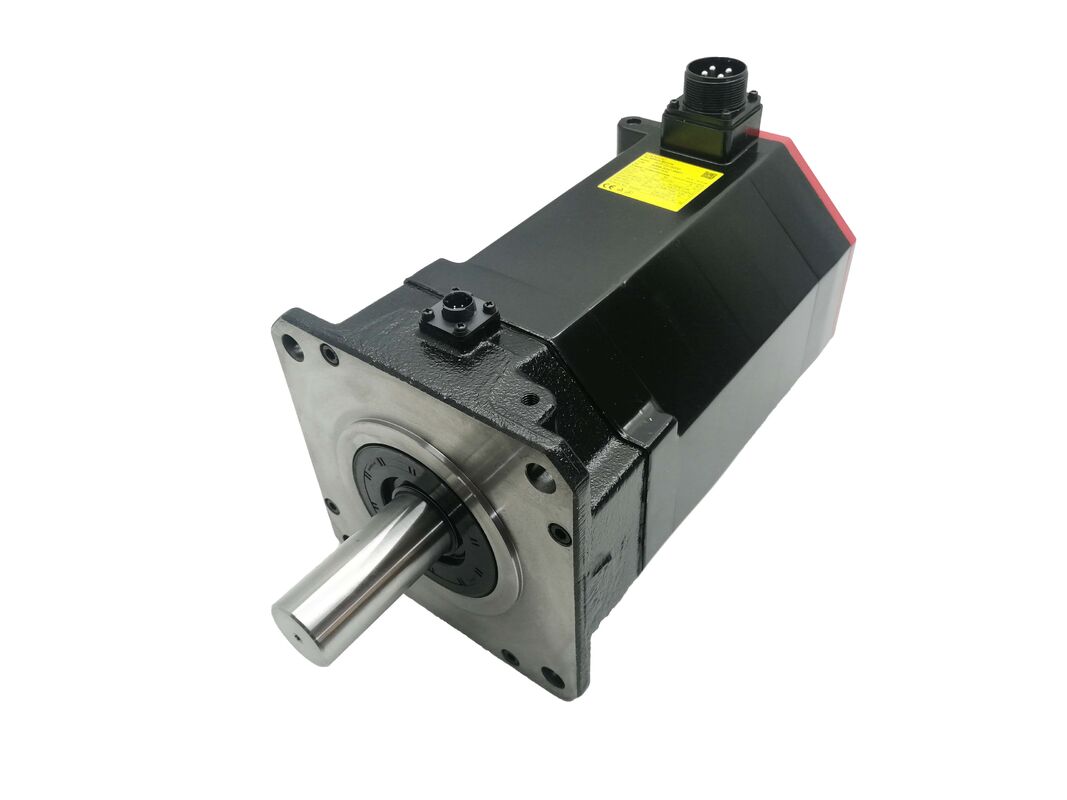

Fanuc A06B-0205-B001は、FanucのαシリーズのブラシレスACサーボモーターです。このシリーズは、幅広いCNC工作機械の生産において、同社のACサーボプラットフォームを定義した世代のFanucサーボモーターです。この出品は、新品です。再生品、整備品、中古コアからのオーバーホール品ではありません。オリジナルの工場出荷時の状態の新品、デッドストック品で、それに伴う完全な機械的および電気的完全性を備えています。

この区別は、メンテナンスの世界では非常に重要です。αシリーズモーターは、あらゆる基準で成熟したコンポーネントです。それらが設計された機械は、長年、時には数十年も稼働しています。その機器でモーターが故障した場合、交換の決定は単純な質問に行き着きます。サービス履歴が不明なユニットと、一度も取り付けられたことのないユニットのどちらが良いか。予期せぬダウンタイムが高価な生産クリティカルな機械の場合、答えは通常明確です。

B001サフィックスは、このユニットのエンコーダー仕様とコネクタ構成を定義します。どのケーブルが接続されるか、どの増幅器モジュールが互換性があるか、そして配線変更なしでモーターが機械に直接取り付けられるかどうかを決定します。完全な部品番号（ベースモデルとB001サフィックスの組み合わせ）が仕様です。交換品を入手する際に、どちらの要素も近似すべき詳細ではありません。

主な仕様

αシリーズ：Fanucの歴史とメンテナンス戦略におけるその位置

Fanucのサーボモーター開発は、初期のDCサーボモーターからACへの移行、そして現在のαiおよびβiプラットフォームに至るまで、いくつかの distinct な世代を経てきました。αシリーズは、その歴史における重要な章を表しています。それはFanuc初の完全に成熟したACサーボ製品ラインであり、1980年代後半から1990年代、そして2000年代にかけて、グローバルなCNC工作機械生産に大規模に展開されました。

αシリーズモーターを中心に構築された機械は、現在、そのサービス寿命のかなり進んでいます。一部はスピンドルオーバーホール、制御アップグレード、および複数回の予防メンテナンスを経てきました。多くの機械は依然として収益を上げて部品を生産しています。金型・工具店、下請け機械加工業者、自動車部品工場などは、すべてこのカテゴリの機器を持っています。公差を維持している機能的な機械を交換することは、常に経済的に合理的な選択ではありません。特に、他の優先事項と競合する資本支出が代替手段である場合。

それらの機械にとって、新品のαシリーズモーターの供給は珍しいものではなく、実用的なメンテナンスリソースです。新しいA06B-0205-B001は、元のモーターと同じ方法で機械に取り付けられます。正しい部品番号、正しいエンコーダーインターフェース、正しいコネクタ形状、アダプターは不要です。

αシリーズモーターのサービスにおける動作特性は、次の3つの要素によって定義されます。

パルスコーダーフィードバックアーキテクチャ。αシリーズは、位置フィードバックのためにFanucのパルスコーダーを使用します。これは、αシリーズサーボアンプに位置データを送信するデジタルエンコーダーです。これは、αiおよびβiシリーズで使用されるシリアルエンコーダーとは異なるエンコーダーアーキテクチャであり、その違いは見た目だけではありません。パルスコーダー信号プロトコル、コネクタタイプ、ケーブル仕様はすべてαシリーズ固有です。変換ハードウェアなしではαiまたはβiアンプとクロス接続されないため、交換または調達の決定において、モーター世代とアンプ世代を一致させることが重要です。

実績のある信頼性プロファイル。αシリーズは、グローバルな製造業全体で膨大なサービス履歴を蓄積しています。その故障モード、メンテナンス間隔、および再生手順はよく文書化されています。Fanuc αシリーズ機械のフリートを管理するメンテナンスエンジニアにとって、これらのモーターの故障特性は既知の量です。これにより、予防メンテナンスのスケジュールと故障後の診断の両方が簡素化されます。

新品の状態 — サービス履歴なし、摩耗なし。再生モーターは、受けたオーバーホールの品質に依存します。ベアリング交換、エンコーダーの状態、巻線絶縁の完全性 — これらはすべてオーバーホールプロセスの結果であり、保証ではありません。新品ユニットは、これらの不確実性を一切持ちません。ベアリングはゼロ時間です。エンコーダーは、サービス中の熱サイクルや振動にさらされたことがありません。巻線は、汚染や部分的な熱応力にさらされていません。サービス復帰の信頼性が最優先事項であるアプリケーションでは、新品の状態が最も簡単な選択肢です。

システム互換性とアーキテクチャ

A06B-0205-B001は、Fanucのαシリーズサーボドライブアーキテクチャ内で動作します。これは、αシリーズモーターのパルスコーダーインターフェースと電源コネクタ仕様に適合する、旧世代のアンプであるαシリーズサーボアンプモジュールに接続されます。

αシリーズと現在のαi/βiプラットフォーム間の互換性の境界は、アンプレベルで明確です。αシリーズモーターのパルスコーダーは、Fanucのシリアルエンコーダープロトコルを使用するαiまたはβiアンプと直接互換性がありません。αシリーズモーターを現在の世代のアンプに接続することは、変換ハードウェアなしでは有効な構成ではありません。これはシステム変更であり、コンポーネントの交換ではありません。

αシリーズアンプが機能しており、モーターが故障した機械の場合、新しいA06B-0205-B001を入手することが正しいメンテナンスパスです。モーターとアンプの両方が故障した機械、またはすでに制御アップグレードが計画されている機械の場合、作業範囲は完全なドライブシステムの交換に拡大します。これは異なるプロジェクトであり、異なるエンジニアリング要件があります。

αシリーズサーボシステムを実行するコントローラーファミリーには、以下が含まれます。Fanuc Series 0、Series 15、Series 16、およびSeries 18 CNCコントローラーの古いバリアントで、αシリーズサーボアンプモジュールで構成されています。特定の機械における特定のコントローラーとアンプのペアリングは、機械メーカーの元の設計によって定義されます。交換用モーターを入手する前に、機械の電気文書からアンプモジュールタイプを確認してください。

一般的な機械アプリケーション

A06B-0205-B001は、プラットフォームの生産年中にFanuc αシリーズサーボシステムで構築されたさまざまなタイプのCNC機械で見られます。

• CNCマシニングセンターの主要送り軸ドライブ — X、Y、Z
• CNC旋盤の longitudinal および cross-slide 軸ドライブ
• 立形ボール盤およびフライス盤の送り軸
• CNC研削盤のテーブルトラバースおよびクロスフィードドライブ
• CNC歯車ホブ盤および歯車研削盤の軸
• トランスファーラインの回転および直線位置決めドライブ
• 大型CNCルーターおよびプラズマ切断機の軸ドライブ
• 5軸マシニングセンターの回転および傾斜軸位置決め
• パレットチェンジャーおよびワークハンドリングオートメーション

レガシーモーターの調達において状態が重要な理由

αシリーズモーター市場は、新品デッドストック、再生品、修理品、中古プル品など、さまざまな状態の製品がサプライチェーンに存在します。実際に購入しているものを理解することが重要です。

新品デッドストック（この出品）:工場製ユニット、未取り付け、オリジナル状態。完全な機械的および電気的完全性。サービス履歴なし。サービス復帰の信頼性が最優先事項であり、予算が許す場合の正しい選択肢。

再生品:サービス可能な状態にオーバーホールされた中古コア。品質はリビルダーによって大きく異なります。文書化されたベアリング交換、エンコーダー検証、および性能テストを備えた評判の良いセンターからのオーバーホールは、正当な選択肢です。交換されたものに関する文書がないオーバーホールはギャンブルです。

修理品:特定の故障が修正された故障ユニット。即時の故障原因ではなかった根本的な摩耗に対処していない場合があります。修理範囲が明確に定義され、文書化されている予算制約のある状況に適しています。

中古プル:機械から取り外されたもの、状態不明。他に何も利用できない場合、および早期故障のリスクがアプリケーションで許容できる場合にのみ適しています。

生産クリティカルな軸でダウンタイムコストが現実的な機械の場合、新品の状態は他のカテゴリが持つ不確実性を排除します。

実用的な交換ガイダンス

部品番号の一致が最優先事項です。B001サフィックスは機能仕様です — エンコーダータイプとコネクタ構成。B001用に配線された機械に取り付けられた異なるサフィックスのモーターは、コネクタの不一致、不正なエンコーダー信号、またはその両方を発生させます。調達前に、故障したモーターのネームプレートから完全な部品番号を確認してください。

開始前にパラメータをバックアップしてください。CNCコントローラーのパラメータ — 軸移動リミット、加速設定、トルククランプ値、バックラッシュ補正 — は、モーターではなくコントローラーに保存されます。故障したモーターを取り外す前に、完全なパラメータセットをバックアップしてください。モーター交換後に現在のバックアップからパラメータを復元するのは10分で完了するタスクです。ドキュメントから再構築するのはそうではありません。

ケーブルアセンブリを点検してください。オリジナルのモーターケーブルセットが10年以上サービスされている機械では、モーター交換中にエンコーダーケーブルの絶縁、コネクタ端子、およびシールドの導通を点検する必要があります。新しく取り付けられたモーターでのケーブル誘発エンコーダー障害は、計画された交換中のプロアクティブなケーブル点検によって完全に回避できる、フラストレーションのたまる診断シナリオです。

生産に戻す前に軸の動作を確認してください。取り付けとパラメータ復元後、自動運転に切り替える前に、低速で軸を full travel range で手動で実行してください。正しい方向、スムーズな動き、および位置フィードバックアラームがないことを確認してください。短い手動検証は数分で完了します。これにより、自動サイクル中に機械の故障や衝突を引き起こす前に、配線エラーやパラメータの不一致を検出できます。

よくある質問

Q1. Fanuc A06B-0205-B001はどのサーボアンプと互換性がありますか？

Fanuc αシリーズサーボアンプモジュールとの使用のために設計されています。αシリーズモーターは、αシリーズアンプ世代固有のパルスコーダーエンコーダーインターフェースを使用しており、異なるシリアルエンコーダープロトコルを使用するFanuc αiまたはβiシリーズアンプとは直接互換性がありません。

Q2. 新品ユニットを購入する利点は、再生品と比較して何ですか？

新品ユニットは一度も取り付けられたり、動作ストレスにさらされたことがありません。ベアリング、エンコーダー、巻線はすべて工場出荷時のオリジナル状態で、蓄積された摩耗やサービス履歴はありません。再生ユニットは中古コアからオーバーホールされたものであり、品質はオーバーホールプロセスに完全に依存します。サービス復帰の信頼性が重要な生産クリティカルな軸の場合、新品の状態は再生ユニットが持つ不確実性を排除します。

Q3. A06B-0205-B001は、現在の世代のFanuc αiまたはβiアンプで使用できますか？

直接交換としてはできません。αシリーズのパルスコーダーインターフェースとαi/βiのシリアルエンコーダーインターフェースは、アーキテクチャが異なります。エンコーダー変換ハードウェアなしでαシリーズモーターを現在の世代のアンプに接続することは、サポートされている構成ではありません。モーターとアンプの両方を交換する必要がある場合、正しい方法は、混合世代の設置ではなく、完全なドライブシステムのアップグレードです。

Q4. B001サフィックスは、同じベースモデルの他のB0xxサフィックスバリアントと交換可能ですか？

いいえ。サフィックスはエンコーダータイプとコネクタ構成を指定します。同じベースモデル番号内の異なるサフィックスコードは、互換性のないコネクタ形状やパルスコーダー仕様を持つ場合があります。常に元のモーターのネームプレートから正確な完全部品番号を確認し、調達してください。

Q5. 交換用モーターを取り付けた後、機械を生産に戻す前に何をすべきですか？

モーターを取り外す前に取得したバックアップファイルから、CNCコントローラーの軸パラメータを復元してください。次に、低速で軸を full travel range で手動で実行し、正しい移動方向、スムーズな動き、およびエンコーダー関連のアラームがないことを確認してください。この手動検証を正常に完了してから、機械を自動サイクル操作に切り替えてください。
