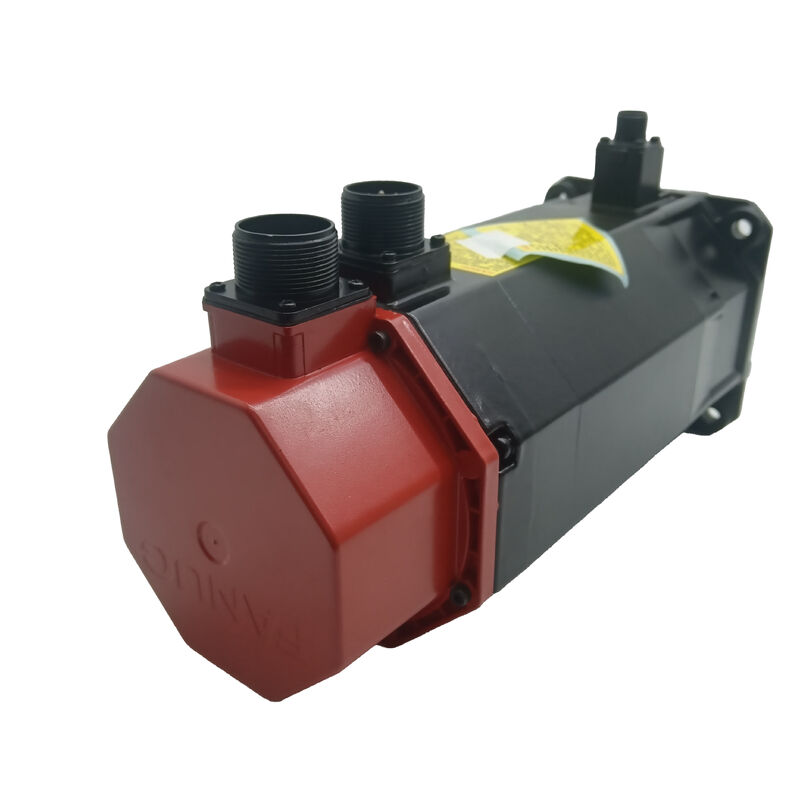

Fanuc A06B-0163-B175 ACサーボモーター — αM9/3000、テーパー軸、ブレーキ、A64エンコーダー、良好な状態

製品概要

部品番号: A06B-0163-B175

別名: A06B0163B175, FANUC A06B-0163-B175, Fanuc A06B0163B175

モーターモデル: αM9/3000 状態: 良好 — 中古、点検済み、動作確認済み

分類: Fanuc Alphaシリーズ ACブラシレスサーボモーター — ストールトルク9Nm、3,000rpm、キー付きテーパー軸、スプリング作動式保持ブレーキ、A64インクリメンタルパルスコーダー、IP65

正直に説明された中古モーター

故障したA06B-0163-B175を交換するメンテナンスチームは、単純な決断に直面します。新品在庫（入手可能で、新品モーター価格）か、機械を迅速に稼働させる高品質の中古品を、コストのわずかな割合で入手するかです。この出品は後者の選択肢です。

良好な状態は、その言葉通りの意味です。モーターは点検済みです — 軸の形状、エンコーダーハウジング、コネクタの完全性、ブレーキ機能、およびシール状態がすべてチェックされています。ベアリングのざらつきなくスムーズに回転します。新品モーターではないため、そのように記載するのは不誠実です。これは、適切に機能するαM9/3000であり、設計された機械に取り付ける準備ができています。ダウンタイムにコストがかかり、新品のFanuc Alphaシリーズモーターのリードタイムが数週間かかる生産施設にとって、今すぐ入手可能な良好な中古のA06B-0163-B175は、しばしば正しい選択肢となります。

技術仕様

Fanuc AlphaラインナップのαM9/3000

CNCまたはロボットコントローラーの電源がオンになると、制御システムが機械座標系での軸の位置を把握する前に、軸はリファレンスリターン（ホーミング）サイクルを実行する必要があります。A06B-0163-B175を装備したFanucロボットの関節では、これは電源中断後にロボットがマスタリングまたはゼロリターン手順を必要とする形で現れます。CNC工作機械では、これはリファレンスリターン移動です。どちらもオリジナルのAlphaシリーズ機器の標準的な手順です — 機械の起動シーケンスはこれを考慮しています。毎分3,000回転で9ニュートンメートルのストールトルクを持つαM9/3000は、オリジナルのAlphaシリーズの中間に位置し、より重いCNC軸駆動やロボット関節用途に十分な能力を持ち、それらの用途が課すスペース制約内に収まるコンパクトさ（約17 kg）を備えています。161V、200Hzでの1.8kWの連続定格出力は、オリジナルのAlphaアンププラットフォームのモーター供給特性を反映しています — より重いα22およびα30シリーズの200V入力/157Vモーター電圧とは異なりますが、基本的なAlpha世代の電気インターフェースは同じです。ブレーキ装備：B175が重要な理由

B175サフィックス

は、スプリング作動式保持ブレーキを備えたモーターバリアントを識別します — これはオプションやアクセサリーではありません。これはモーターの構造的な一部であり、元の機械またはロボットの設計が依存していたものであり、元の仕様で指定されていた軸では、交換用モーターにその存在が不可欠です。

CNCまたはロボットコントローラーの電源がオンになると、制御システムが機械座標系での軸の位置を把握する前に、軸はリファレンスリターン（ホーミング）サイクルを実行する必要があります。A06B-0163-B175を装備したFanucロボットの関節では、これは電源中断後にロボットがマスタリングまたはゼロリターン手順を必要とする形で現れます。CNC工作機械では、これはリファレンスリターン移動です。どちらもオリジナルのAlphaシリーズ機器の標準的な手順です — 機械の起動シーケンスはこれを考慮しています。この同じモーターのB075バリアント — 同じトルク、同じ速度、同じエンコーダー — にはブレーキがありません。機械の故障したモーターがB175であった場合、B075は垂直軸またはロボット関節の安全な交換品ではありません。ブレーキは便利な機能ではなく、軸の機械的安全機構です。ここで出品されているA06B-0163-B175はブレーキを保持しており、点検中にブレーキの作動および解放機能がチェックされています。重力負荷成分のない水平軸の場合、サーボロックは十分な位置保持を提供し、ブレーキは冗長ですが — ブレーキ付きモーターを水平軸に取り付けても害はなく、性能低下もありません。機械には単に積極的に必要としないブレーキが付いているだけです。

キー付きテーパー軸：9Nmでの確実なカップリング

A06B-0163-B175の

精密研磨されたキー付きテーパー軸

は、このモーターが設計された機械またはロボットの正しいカップリングインターフェースです。テーパー形状は、取り付け時にカップリングハブをセルフセンタリングします — ドローボルトでハブを軸に引き込むと、テーパー接触によりモーターと駆動軸の軸が手動調整なしで精密な公差に自動的に整列します。キーは、摩擦クランプではなく、機械的な係合を介してトルクを伝達します。これは、純粋に摩擦クランプされたストレートシャフトカップリングがピーク負荷過渡時に滑りを回避するために慎重なトルク仕様を必要とする9Nmのストールトルクでは特に重要です。

CNCまたはロボットコントローラーの電源がオンになると、制御システムが機械座標系での軸の位置を把握する前に、軸はリファレンスリターン（ホーミング）サイクルを実行する必要があります。A06B-0163-B175を装備したFanucロボットの関節では、これは電源中断後にロボットがマスタリングまたはゼロリターン手順を必要とする形で現れます。CNC工作機械では、これはリファレンスリターン移動です。どちらもオリジナルのAlphaシリーズ機器の標準的な手順です — 機械の起動シーケンスはこれを考慮しています。A64パルスコーダー：オリジナルAlpha世代インクリメンタルフィードバックA64エンコーダー

は、オリジナルのFanuc Alphaシリーズのパラレルインクリメンタルパルスインターフェースを使用して、1回転あたり64,000カウントを提供します。これはαi世代のシリアルアブソリュートエンコーダーではありません。この違いは、動作上およびアンプとの互換性において重要です。

インクリメンタルとは、電源投入ごとにホーミングが必要であることを意味します。

CNCまたはロボットコントローラーの電源がオンになると、制御システムが機械座標系での軸の位置を把握する前に、軸はリファレンスリターン（ホーミング）サイクルを実行する必要があります。A06B-0163-B175を装備したFanucロボットの関節では、これは電源中断後にロボットがマスタリングまたはゼロリターン手順を必要とする形で現れます。CNC工作機械では、これはリファレンスリターン移動です。どちらもオリジナルのAlphaシリーズ機器の標準的な手順です — 機械の起動シーケンスはこれを考慮しています。アンプ世代のマッチングは重要です。A64エンコーダーは、オリジナルのAlphaパラレルエンコーダーインターフェースを介して通信します。Fanuc αiシリーズアンプは、αiSおよびαiFモーターのシリアルエンコーダープロトコルを期待します — 両者はコネクタおよびプロトコルレベルで互換性がありません。A06B-0163-B175には、オリジナルの

Fanuc αシリーズSVUアンプが必要です（軸構成に応じてαSVU1-40またはαSVU1-80）。機械がαiアンプで動作している場合、このモーターはインターフェースアダプターなしでは互換性がありません。注文前に必ずアンプ世代を確認してください。

ロボットおよび工作機械の用途A06B-0163-B175は、製造期間中に2つの異なる用途カテゴリで使用されており、この部品の交換需要が工作機械メンテナンスチームとロボットメンテナンスチームの両方から来る理由を説明しています。Fanucロボット関節駆動。ブレーキ付きαM9/3000は、M-710iファミリーを含むいくつかのFanucロボットモデルの関節モーター仕様であり、自動車および一般製造業におけるマテリアルハンドリング、機械加工、組み立て用途で使用されていました。ロボット関節では、サーボオフ時にブレーキが不可欠です。コントローラーの電源がオフになったり、故障したりしたときに、関節の位置が重力で落下しないように機械的に保持する必要があります。サービス可能な状態の廃止されたFanucロボットから取り外されたA06B-0163-B175は、アクティブなロボットで同じモーターの正当な交換品となります — ただし、ユニットが正しく点検されていることが前提です。

CNC工作機械送り軸。

オリジナルのAlphaアンプを備えたFanuc Series 15, 16, または 18 CNCで制御される大型加工センターおよび旋盤では、αM9/3000は、9Nmのストールトルクと3,000rpmが軸負荷と速度要件に適した中間範囲の送り軸用途をカバーしていました。これらの機械は成熟しており — 多くは元の設計寿命をはるかに過ぎており — A06B-0163-B175は、オリジナルのモーター仕様の正しい交換部品であり続けています。

アンプおよびCNCとの互換性A06B-0163-B175には、

Fanuc αシリーズサーボアンプ（αSVU）が必要です — 後継機のαiシリーズではなく、第一世代のAlpha SVUプラットフォームです。互換性のあるCNCプラットフォームには、オリジナルのAlpha世代の

Fanuc Series 15, 16, および 18

、および同時代のFanucロボットコントローラー（R-J2, R-J3および同等品）が含まれます。このモーターはαiまたはαiSアンプ、またはβシリーズドライブとは互換性がありません。このモーターを交換用として取り付ける際は、CNCまたはロボットコントローラーの軸パラメータがαM9/3000モータータイプに合わせて正しく設定されていることを確認してください。パラメータの不一致 — 特に電流制限とモータータイプコード — は、モーター自体が完璧な状態であっても、起動時に不安定なサーボ性能またはアンプ過電流障害を引き起こします。A06B-0163シリーズ：主要バリアント部品番号軸

ブレーキ

エンコーダー

Q2: このモーターは、機械の電源が入るたびにホーミングサイクルが必要ですか？

はい。A64は

インクリメンタルエンコーダー

です — 電源オフイベント中に軸位置を保持しません。CNCまたはロボットコントローラーの電源がオンになるたびに、軸は機械座標系での位置を確立するために

リファレンスリターン（ホーミング）サイクル

を実行する必要があります。Fanucロボットでは、通常、マスタリングまたはゼロリターン手順が含まれます。CNC工作機械では、リファレンスポイントリターン移動です。これは、すべてのオリジナルのFanuc Alphaシリーズ機器の標準的な操作手順であり、機械の起動シーケンスにすでに組み込まれています。Q3: A06B-0163-B175はFanuc αiシリーズアンプと互換性がありますか？いいえ。このモーターは、オリジナルのAlphaシリーズのA64パラレルインクリメンタルエンコーダーインターフェースを使用しています。Fanuc αiアンプは、αiSおよびαiFモーターで使用されるシリアルエンコーダープロトコルを期待します — 両システムは、コネクタレベルで電気的およびプロトコル的に互換性がありません。A06B-0163-B175には、

オリジナルのFanuc αシリーズSVUアンプ

が必要です。機械がすでにαiアンプにアップグレードされている場合、このモーターはインターフェースアダプターなしでは動作しません。注文前にアンプ世代を確認してください。Q4: B175（ブレーキバージョン）はB075（ブレーキなしバージョン）を置き換えることができますか？重力負荷のない水平軸の場合、B075が元々指定されていた場所にB175を取り付けても害はありません — ブレーキは起動時に作動したままでサーボがアクティブになると解放され、サーボオフ時に追加のパッシブホールドとして再び作動します。しかし、垂直軸またはロボット関節では、区別は逆になります。B075はB175を置き換えることはできません。なぜなら、B075はサーボオフ時に機械的な保持がなく、重力負荷によって軸またはアームが落下するからです。常にブレーキ構成を元のモーター仕様と一致させてください。

Q5: αM9/3000は、標準のFanuc Alphaシリーズモーターよりも見つけにくいのはなぜですか？

αMの名称は、オリジナルのAlphaシリーズ内の特定のバリアントを識別し、標準のAlphaモーターがサービスを提供していた一般的な工作機械送り軸市場ではなく、主にロボット関節や特殊なCNC軸といった特定の用途のために導入されました。主流のAlpha範囲と比較して生産されたユニット数が少ないため、中古市場に出回る数が少なく、新品の旧在庫ユニットのリードタイムが長くなります。その希少性こそが、良好な状態の中古A06B-0163-B175が、生産量が限られているモーターのサプライチェーンを待つのではなく、迅速に必要とするメンテナンスチームにとって真の価値を持つ理由です。
