| 起源の場所 | 日本 |
| ブランド名 | FANUC |
| 証明 | CE RoHS |
| モデル番号 | A06B-6200-H055 |

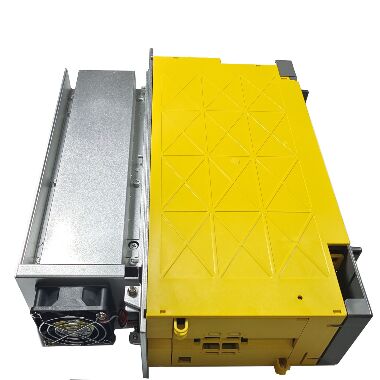

The A06B-6200-H055 is the aiPS-55 — a large-capacity Alpha i Power Supply Module that converts incoming three-phase AC into the regulated DC bus that feeds all connected Alpha i servo amplifier modules (αiSVM) and spindle amplifier modules (αiSPM) simultaneously単軸駆動ではなく ドライブキャビネット全体の共有電力源です
200~240VのAC入力から283~339VのDCバス出力で,aiPS-55は,Alpha i駆動モジュールの正しい動作に必要な正確な範囲内で制御されたバス電圧を供給します.283Vの下限は,最小の電源電圧 (-10%) でモーターを完全に制御するための十分なDCバスヘッドルームを維持する339V の上限は,名目入力時の制御出力を表す.
A06B-6200シリーズは,以前のA06B-6087/6088 PSMファミリーのAlpha i世代の対応機である.A06B-6087-H137 PSM-37は,200~230VのAC入力から283~325Vで43kWを提供する.A06B-6200シリーズのaiPS-55は,Alpha i世代のより広い200~240V AC入力範囲でより高い容量を提供します..
| パラメータ | 価値 |
|---|---|
| 部分番号 | A06B-6200-H055 |
| 指定 | aiPS-55 |
| インプット | 200~240V AC,3相 50/60 Hz |
| DCバス出力 | 283V339V DC |
| コントロール | 再生性 |
| 互換性のあるCNC | シリーズ 16i,18i,21i |
aiPS-55は活性再生制御を使用する.モーターの減速中に,運動エネルギーはモーターからSVMモジュールを通って直流バスに流れ返します.aiPS-55の再生段階は,このエネルギーをブレーキレジスタに散布するのではなく,AC電源に戻します高慣性軸移動と頻繁な方向転換を有する加工センターでは,エネルギー回収は,運転コストとキャビネット熱負荷の両方を削減します.
A06B-6200ファミリーは複数のaiPS出力評価をカバーする.特定のドライブ構成のための正しいモジュールを選択するには,すべての接続されたαiSVMとαiSPMモジュールの合計連続需要を計算する必要があります.生産負荷が持続する aiPSは,機能的利益なしで過大容量の廃棄物コストがかかる.
Q1: A06B-6200-H055 は,ドライブキャビネットでどのような役割を果たしていますか?
aiPS-55は,キャビネット内のすべてのAlpha iドライブモジュールの共有DCバス電源です.それは,すべての接続 αiSVM 伺服モジュールと αiSPM スピンドルモジュールの抽出から制御 DC バスに受信した3相 AC を変換します動力キャビネット全体が動力源となる.
Q2:A06B-6200-H055と古いA06B-6087/6088 PSMファミリーの違いは何ですか?
A06B-6200ファミリーは アルファ1世代ですiシリーズCNC世代向けに設計され,より広い入力電圧範囲 (200~240V AC) を対応するより広いDCバス出力範囲 (283~339V) を容認するA06B-6087/6088シリーズは,より狭い200~230VのAC入力範囲と283~325VのDC出力を持つ以前のアルファ世代である.彼らは同じ共有バスアーキテクチャの役割を担っていますが,それぞれのCNCとドライブ世代にマッチされています.
Q3:aiPS-55は,重力再生ブレーキが起こらないバス過電圧アラームを表示します.これは何を示していますか?
Bus overvoltage under normal load without heavy deceleration points to a fault in the active rectifier or regenerative control stage inside the PSM — an IGBT or control circuit no longer regulating the bus correctly制御されていないバス電圧上昇が接続されたSVMおよびSPMモジュールに損傷を与える可能性があります.PSMはサービスまたは交換が必要です.
Q4:A06B-6200-H055の交換には,CNCパラメータの変更が必要ですか?
PSMはCNCパラメータを保存しません. 物理的な交換後,電力を回復し,軸を有効にする前に接続されたドライブモジュールで正しいDCバス電圧を確認します.すべての電源接続をチェックし,生産を実行する前に,CNCから駆動チェーンにファイバーまたはデジタル通信リンクが完整であることを確認します.
Q5: 特定のマシンに対して正しいaiPS容量をどのように選択するのですか?
機械の典型的な作業サイクル中のすべての接続されたαiSVMおよびαiSPMモジュールの連続電流需要を合計する.この合計は,必要な最小PSM等級を決定する.aiPS-55は,同時軸加速中に組み合わせたピーク需要のためのヘッドルームを提供します超大型のPSMは安全だが不要である.低大型のPSMは持続的な負荷下で故障する.
