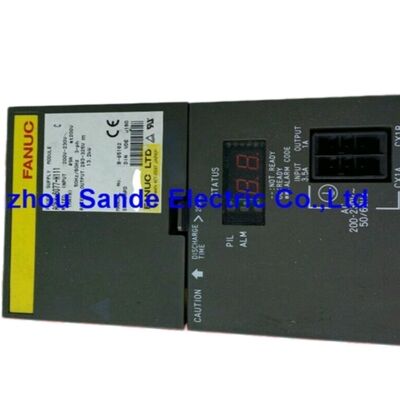

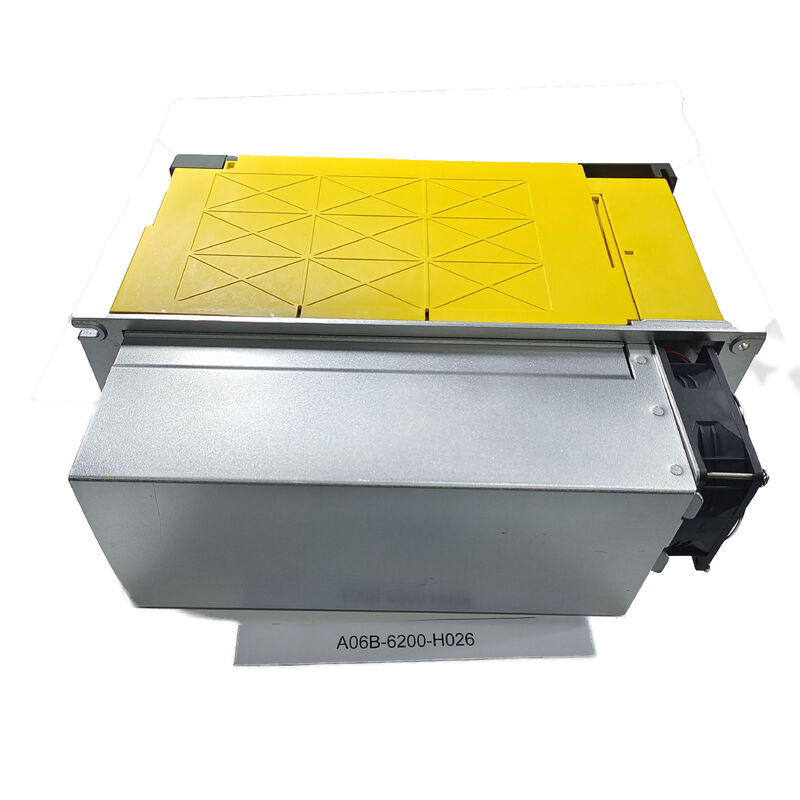

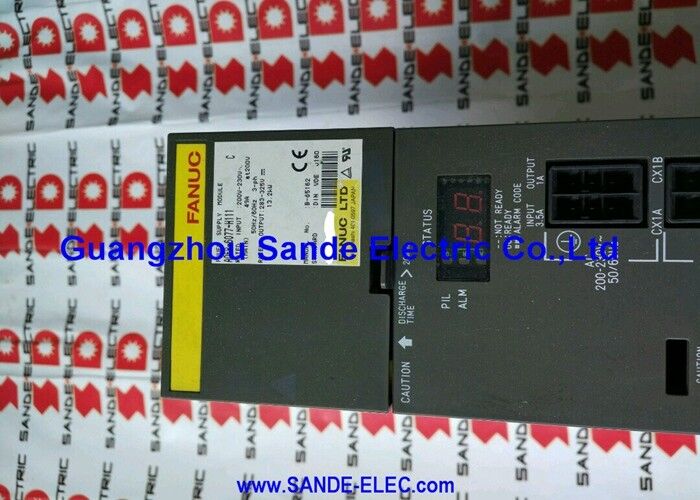

A06B-6200-H026 Fanuc サーボアンプリファーのモジュール A06B6200H026

Fanuc A06B-6200-H026 ∙ αiPS-26-B電源モジュール 200-240VAC / 108A入力 283-339VDC / 31kW出力 電源再生 αi-Bシリーズ

概要

についてFanuc A06B-6200-H026これは,FanucのA06B-6200 αiPS-B電源シリーズの最高容量標準モジュールであるαiPS-26で,108Aで3相200~240VACを31kWの定量出力で283~339VDCバスに変換する.

AiPS-B (Bシリーズ) 電源ファミリーの最大のエントリーとして,レベルアップされたA06B-6202シリーズにステップアップする前に, the aiPS-26 is specified for machine tool installations with heavy combined servo and spindle amplifier demand — large machining centres with multiple mid-to-heavy servo axes and a significant spindle drive連続ピークのバス需要が31kWに近づくか,それに達する場合.

αiPS-Bシリーズ名における"B"表示は重要である. the A06B-6200 series represents the current-generation αi power supply platform used alongside the αiSV-B servo modules (A06B-6220/6221 SVM series) and αiSP-B spindle modules (A06B-6220/6222 SPM series).

これは,以前の αi シリーズ A06B-6110/6115 PSM モジュールよりも後世代のアーキテクチャです.効率が向上し,Bシリーズアンプレールシステムのより緊密なパッケージと統合できるよりコンパクトな物理プロファイル.

活性再生は αiPS-26の 最も重要な機能です

モーターの減速時に,サーボ軸が高速な速さで減速したり,スピンドルが高速なRPMでブレーキを押したりすると,モーターは発電機として動作し,電力を直流バスに戻します.

αiPS-26の二方向変換段階は この直流再生エネルギーを 3相交流に変換し 発電所の電力網に戻しますこのエネルギーを熱として消耗するレジスタンスベースの再生設計と比較して,マシンの純エネルギー消費を削減する.

基本規格

31kW バス容量 機械の構成サイズ

31kWの直流バス出力は,αiSV-BとαiSP-Bのアンプモジュールの組み合わせが同時にサポートできるかを決定する.αiPS-26を選択するには,すべての接続されたアンプのピーク同時需要を計算する必要があります..

典型的な重用加工センターの構成には,切断条件下ではおそらく17kWを抽出する22kWのαiSPスピンドルモジュール (αiSP-22) が含まれる可能性があります. plus three to five αiSV servo axes drawing a combined 8–12kW at simultaneous peak — a total that approaches 30kW and makes the αiPS-26 the minimum PSM that handles this configuration without DC bus undervoltage alarms during the most demanding simultaneous motion and cutting sequences.

24VDC低電圧出力は,接続されたすべてのαiSV-BおよびαiSP-B増幅モジュールに制御電力を配分し,ドライブスタックに別々の24V電源の必要性を排除する.この統合された24V配電は,αiPS-Bシリーズのアーキテクチャの特徴であり,以前のPSM設計と比較してキャビネット配線を簡素化します.

生産におけるエネルギー効率の向上

活性再生 (αiPS-26) と抵抗基再生 (αiPSRシリーズ) の区別は,高サイクル,高速動作のマシンで最も顕著である.

高いサイクル速度で小部品を製造する機械加工センタースピンドルの頻繁な加速と減速は,生産時間あたり相当な再生エネルギーを発生させる.

抵抗再生システムでは,このエネルギーは全て放電抵抗とキャビネット冷却システムにおける廃棄熱になります. αiPS-26では,このエネルギーは発電所の電力網に戻ります.

2~3シフトを毎日動かす 大量生産環境では活性再生による省エネは,生産期間中,機械の部品あたりの運用コストを大幅に削減できます.

The AC reactor (A81L-0001-0186) recommended for use with the αiPS-26 provides input line harmonics filtering — important for facilities with other sensitive power electronics on the same distribution branch.

よくある質問

Q1:A06B-6200-H026で 最も重要なアラームコードは?

AL-01 (PS過剰電流) は,主電源変換段階の故障を表示します.

AL-02 (内部扇風機故障) とAL-10 (外部の扇風機故障) は,迅速に扇風機を検査し交換する必要があります.冷却が失敗した場合の継続的な操作は,AL-03 (過負荷/過熱) を引き起こします.AL-04 (低DCリンク電圧) は,AC入力供給の問題を示します; AL-14 (オープンフェーズ) は,入力フェーズが欠けていることを明示します.

AL-07 (超電圧直流接続) は,モーターの減速時に再生段階が故障していることを示します.AL-A2 (通信エラー) は,PSMと最初の接続されたアンプモジュールとのシリアル通信で問題があることを示します..

Q2:A06B-6200-H026に指定されているAC原子炉はどれで,必須ですか?

AC線反応器A81L-0001-0186は,αiPS-26と使用するためにFanucによって指定されています.活発な再生中にAC供給元に戻る調和電流を制限し,DCバスコンデンサの初期電源充電中に入力電流のピークを抑制します.

厳格な電力品質基準がある施設や複数のドライブが同じ変圧器二次装置を共有している場合原子炉はαiPS-26の再生パルスと他の敏感な機器の間の干渉を防ぐのに役立ちます.

この信号を省略すると,電源アップや減速時の上流断路器の不快なトリッピングでAL-01 (超電流) 警報が発する可能性があります.

Q3:A06B-6200-H026には内側と外側の両方の冷却扇があります ひとつだけ故障するとどうなるでしょうか?

内部扇風機 (A90L-0001-0581) は,制御電子機器と直線器のステージを冷却する.その故障はAL-02を生成する.外部のヒートシンク扇風機 (A90L-0001-0577) は,主要電源切り替えトランジスタを冷却する.;失敗するとAL-10が発生します

31kWの入力容量では,電源ステージの熱負荷は相当です.

AL-10 (外部扇風機) が表示される場合,AL-02 (内部扇風機) が表示されない間,ユニットは短期間動作し続けることができる.しかし,外部扇風機なしでの持続的な動作は,主要なコンバータートランジスタで急速な熱蓄積を引き起こす連続的な故障を避けるために,予定されたメンテナンスの間,両方のファンをセットとして交換します.

Q4:A06B-6200-H026は,古いαiシリーズアンプ (A06B-6114,A06B-6117) と使用できますか?

A06B-6200 αiPS-Bシリーズは,30i/31i/32i生成制御装置で使用される αiSV-B (および αiSP-B) シリーズアンプのために特別に設計されている.

初期のαiシリーズアンプ (A06B-6114 SVM for 0i/16i/18i コントロール) は,A06B-6110またはA06B-6115 PSMシリーズを使用する.

DCバスの電圧範囲 (283V~339V) は,これらのPSM世代で同じですが,バスコネクタのハードウェアと24V制御電源配給スキームは,αiPS-Bと以前のαi PSシリーズの間で異なります..

ハードウェアとコネクタの互換性を確認しない限り,αiPS-Bモジュールをαiシリーズアンプと混ぜてはならない.

Q5:A06B-6200-H026を使用する機械では,PSMのサイズはどう計算されますか?

すべての接続されたSVMおよびSPMモジュールのピーク同時DCバス電源需要を合計する. 伺服モジュールの場合,各モジュールの指定入力kWをフルロードで使用する. スピンドルモジュールの場合,スピンドル需要のピークとしてモーターの30分の名乗電力を使用.

αiPS-26の31kWは,この合計を限界で超えなければならない. Fanucのシステム構成ガイドでは,PSM容量が計算されたピーク需要を上回ることを推奨している.

合計が31kWに近づいたり超えた場合,より大きなPSM (またはレベルアップされたαiPS-BシリーズA06B-6202-H026でも 31kWの性能強化) を検討すべきである.

負荷下での低電圧アラームは直接的な結果です.
