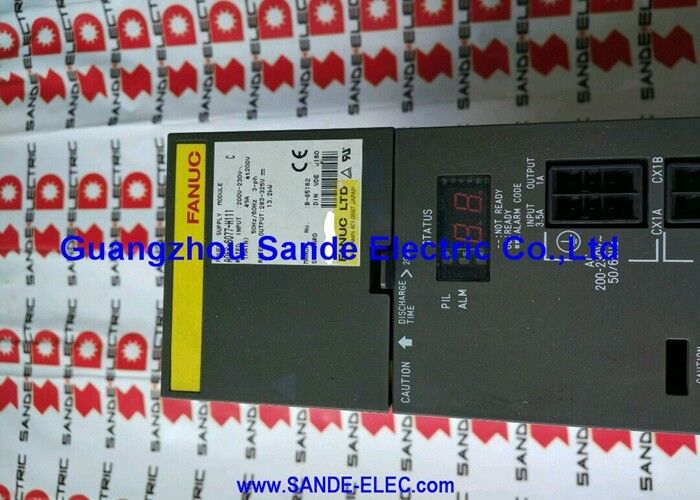

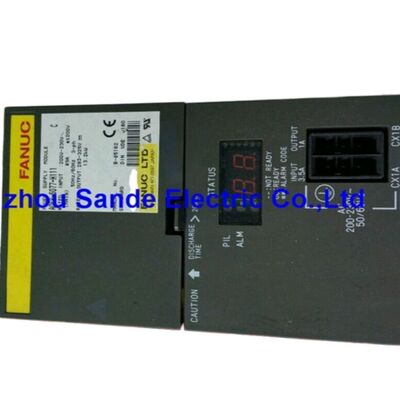

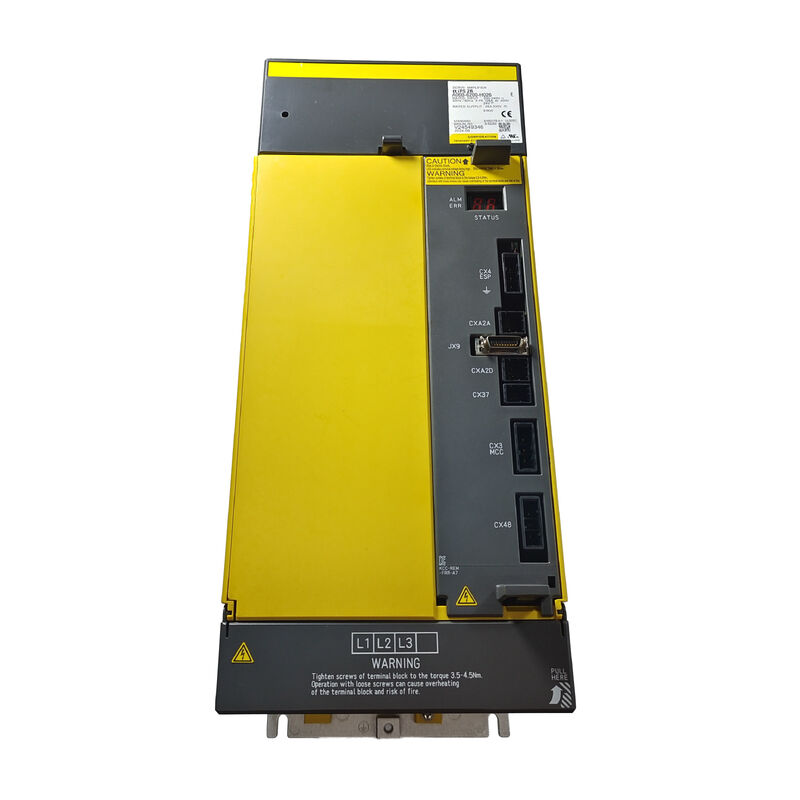

Fanuc A06B-6200-H008 ∙ αiPS-7.5 電源モジュール 200-240VAC / 33A入力 283-339VDC / 9.4kW出力 電源再生 αi-Bシリーズ

概要

についてFanuc A06B-6200-H008これはαiPS-7です5, αiPS-Bシリーズのコンパクトの電源モジュールで, 33A の三相 200 〜 240 VAC を 9.4kW の定量出力で 283 〜 339 VDC バスに変換し,アクティブ・パワー・リゲネレーションを備えています.

A06B-6200 αiPS-Bラインアップ内のエントリー・ツー・ミッドレベルのオファリングとして,αiPS-7は,5 ターゲット 小型から中型のCNC機械の配置 軽量から中程度の電流で数つのαiSV-B伺服軸とより小さなαiSP-Bスピンドルモジュール合計ピーク同時需要が9.4kWのバス容量内に留まる.

H008の生産版は2種類あり,オリジナルのαiPS-7.5と改訂されたαiPS-7.5-B (αiSV-BとαiSP-Bのアンプに対応する"-"B"世代).

この2つのバージョンは同じ部品番号 (A06B-6200-H008) を共有しているが,内部ハードウェアの修正によって異なる.

代替品を注文する際には specifying which generation is currently installed — confirmed from the module's label or the machine builder's documentation — ensures the correct revision is supplied and avoids potential compatibility issues with the connected αi-B amplifier modules.

33A入力から9.4kWのバス出力で,αiPS-7.5は αiPS-Bシリーズの最もコンパクトなPSMであり,依然として多軸とスピンドル組み合わせをサポートしています.

小型のVMC (垂直加工センター),中程度のスピンドルパワーを持つコンパクトなCNCターン,スピンドルパワーが5.5~7のドリル&タップセンターには適正に指定されている.5kWクラスと2〜3つのライトサーボ軸がドライブ構成を完了します.

基本規格

αiPS-7.5 vs αiPS-7.5-B 2つの世代,1つの部品番号

A06B-6200-H008は,オリジナルのαiPS-7.5と後のαiPS-7.5-B改訂の両方をカバーする.どちらも同じ9.同じAC入力パラメータから4kW / 283?? 339VDCバス出力で,同じ部品番号を持ちます..

"-"B"改訂は,PSMをB世代 αiSV-Bおよび αiSP-Bアンプと一致させ,これらのアンプの相互接続および通信プロトコルに一致するハードウェア改訂を組み込む.

機械が αiSV-B または αiSP-B 増幅器 (現在の世代の αi-B システム) で装備されている場合,H008 の αiPS-7.5-B バリアントは正しい PSM である.

原始のαiPS-7.5を -Bシステムに設置すると,通信アラームやPSMからアンプへのシグナルが不規則になる可能性があります.

Fanuc αi-B システムで経験のあるサービス提供者は,どの世代が機械に物理的に搭載されているかを識別する能力を維持します.内部ハードウェアの修正マークからか,機械の構成ドキュメントからか代替として適切なH008世代を供給することができます.

9.4kW バス容量 機械の実用的な構成

9.4kWのDCバスの出力は,αiSP-5.5スピンドルモジュール (5.5kWのスピンドル指定) と2〜3つのαiSV伺服モジュールを軽量から中程度の電流 (例えば,1.中距離軸の各25kW),またはより高い電力のスピンドル (αiSP-7)57.5kWクラス) と1〜2つのライトサーボ軸.9.4kWの組み合わせピーク需要を超えた構成では,次の容量レベルでαiPS-11 (A06B-6200-H011) が必要です.

9番目だ4kW limit applies to simultaneous peak demand — a machine where the spindle and all axes never simultaneously reach their maximum loads will operate with a higher effective margin than the calculation suggests.

完全な同時ピーク負荷のための保守的なPSMサイズ化により,最も厳しい生産シーケンス中にAL-04 (DCリンク低電圧) アラームから保護されます.

熱管理の詳細

αiPS-7.5の二扇風機配置は,内部と外部冷却を分離します.内部扇風機 (A90L-0001-0580#B) は,制御PCBとモジュール・キャビネット内の直線器の部品を通って空気を循環させる..

外部のファン (A90L-0001-0576) は,主電源トランジスタが熱負荷を散布する外部のヒートシンクフィンの上空を空気圧で圧縮する.両方のファンがリアルタイムで監視される:モジュールは内部扇風機が停止するとAL-02と外部扇風機が停止するとAL-10を生成します熱過負荷が発生したかどうかにかかわらず

熱損傷が起こる前に事前に警告します.主トランジスタを通る持続的な電源流がかなりの連続熱を生成する4kW.

定期的な保守サイクルでファンを取り換える (ファンの定価ベアリング寿命と一致する) は,生産中にアラームによる緊急停止を防ぐ.

よくある質問

Q1:A06B-6200-H008 (αiPS-7.5) とA06B-6115-H006 (PSMR-5.5i) の違いは何ですか?

A06B-6115-H006は,以前の αi PSRシリーズ (レジスタ再生) からのもので,直流バスから9.4kWを供給するが,再生されたブレーキエネルギーを外部放電レジスタに誘導する.

A06B-6200-H008は αiPS-Bシリーズ (アクティブ・パワー・リゲネレーション) に属しており,同じ9.4kWのバス出力を供給しているが,アクティブ・ブレーキエネルギーをAC電源網に戻している.αiPS-Bは,より高効率の後世代の製品で,外部放電抵抗装置の必要がない.

両者は互換性がない.両者はそれぞれのアンプ世代に適した異なるバスコネクタシステムと24V配送スキームを使用している.

Q2: αiPS-7.5 と αiPS-7.5-B は同じ部品番号を共有します.

モジュールのフロントラベルまたは内部PCBマークは,通常ハードウェアの修正を示します.

機械製造者の電気ドキュメントまたはBOM (材料の請求書) は,元の装置がαiPS-7.5かαiPS-7.5-Bであったかを指定します.このドキュメントが利用できない場合は,Fanuc 訓練を受けたサービス プロバイダーは,モジュールの物理的な検査によって,インストールされたバージョンを識別できます..

代替品を調達する際には,どの世代が必要かを常に伝えます. 適切なサプライヤーは出荷前に修正を確認します.

Q3:A06B-6200-H008には,どの入力断路器の格付けが必要ですか?

3相で200Vで33Aの指定入力では,PSMの起動急進と通常の動作中に迷惑なトリッピングを避けるために,ACブランチ断路器は33A以上を指定する必要があります.Fanuc の 設置 ガイドライン は 通常 1 を 推奨 する..25〜1.5倍の指定入力電流を最小の断片電流として指定し,αiPS-7の41~50A最小値を与えます.5.

断片の正確な種類,断片能力,熱磁気または電子移動特性は,装置の地元の電気コードに適合しなければならない.元のブレーカー選択のための機械メーカー電気仕様文書と調整.

Q4:A06B-6200-H008は,以前A06B-6110-H008 (αi PS-7.5) を使用したマシン構成に電力を供給できますか?

A06B-6110-H008とA06B-6200-H008は,両方が283?? 339VDCバスから9.4kWを提供している.しかし,それらは異なるアンプ世代に対応している:A06B-6110シリーズは,第1世代 αi サーボアンプ (A06B-6114 SVMシリーズ) に設計されています.A06B-6200シリーズは αi-B世代 (A06B-6220/6221 SVM-Bシリーズ) に設計されています.

バスコネクタのハードウェアと24V配電は世代ごとに異なります.第1世代のαi増幅器で機械に -B世代PSMを置き換えるのはサポートされている構成ではない..

Q5: A06B-6200-H008 が AL-04 (DC バス 低電圧) を示すとき,正しい診断配列は?

AL-04は直流バスの電圧が最低値を下回ったことを示しています

3相交流入力を確認し,各相電圧を測定し,すべての3相が存在し,バランスをとっていることを確認します.入力回路断片が起動していないことを確認します.交流線原子炉 (設置されている場合) が完結し,接続が安全であることを確認する..

AC電源が正常である場合,DCバスコンデンサータの充電をチェックし,モジュールのLED状態を観察します.モジュールは通常,有効化する前に"充電完了"を表示します.前充電配列 (AL-05) が,以前にアラームログされている場合予充電回路や直流バスコンデンサが劣化している可能性があり,専門家の調査が必要です.

AL-04の電源供給状態を検証する前に,電源を繰り返し循環して AL-04をクリアしないでください.
