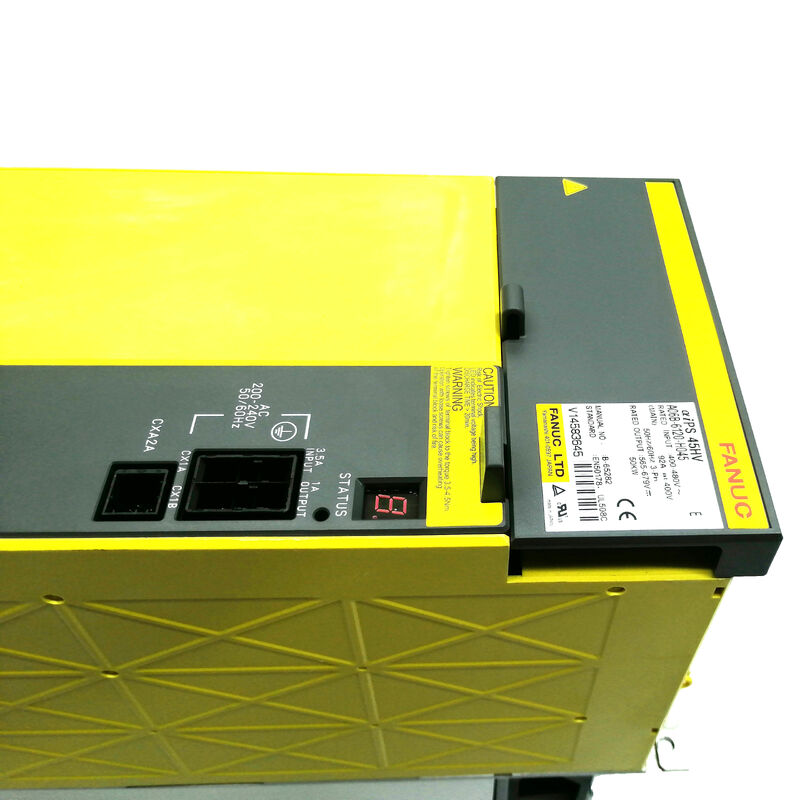

Fanuc A06B-6120-H045 | Alpha i HV 電源 PSM-45HVi — 150mm ハウジング、1200V トランジスタ、50kW、400～480V 入力、配線基板 A16B-2203-0637、AL-A / AL-2 ファン診断

概要

Fanuc A06B-6120-H045 は、Fanuc 初世代 alpha i HV (高電圧) 電源ファミリーである A06B-6120 シリーズの 50kW モジュールです。このモジュールは、設備供給から直接 400～480V の三相電力を受け取り、HV 定格の alpha i サーボおよびスピンドルアンプが必要とする 565～679V の DC バスに昇圧します。その 150mm 幅のハウジングは、電気キャビネット内で識別するための物理的な特徴です。200V シリーズの最大の PSM クラスよりも狭いですが、90mm または 60mm モジュールよりもかなり幅広いです。これは、1200V 定格トランジスタを使用する 50kW、92A 設計の放熱およびコンポーネントスペースの要件を反映しています。1200V のトランジスタ定格は任意ではありません。

このモジュールが生成する DC バスは、通常動作中に低端で 565V、高くなると 679V まで変動し、アクティブ回生イベント中にこれを超える過渡ピークが発生します。このバスをスイッチングするトランジスタは、ピークバス電圧よりも十分に高い遮断電圧定格を持っている必要があります。1200V 定格は必要な derating マージンを提供します。

これは、200V aiPS ファミリー (A06B-6110) と HV ファミリー (A06B-6120) の間の最も明確な工学的違いの 1 つです。HV トランジスタは、200V 設計から単にスケールアップされたのではなく、昇圧されたバス電圧のために選択された、完全に異なる仕様です。

A06B-6120-H045 内部の配線基板は、Fanuc 部品番号 A16B-2203-0637 を carry しています。

この基板は、モジュールの内部回路と外部電源および DC バスへの電力接続との間のインターフェイス機能を処理します。他の alpha i PSM 基板アセンブリと同様に、標準チャネルを通じて単独のスペアパーツとして入手することはできません。基板レベルの障害が診断された場合、モジュール交換または専門家による基板修理がサービスパスとなります。

主な仕様

パラメータ

値

機械的なレイアウトは、200V シリーズと同じバスバー配置に従っています。DC リンク用の上下バスバー接続、制御電源およびアラーム信号用のサイドコネクタ。

PSM-45HVi 用に設計された機械は、150mm 用に寸法が決められたキャビネットスロットを備えています。異なる幅のモジュールを取り付けるには、取り付け機構の物理的な変更が必要になります。

新しいビルド用に PSM-45HVi を調達する機械メーカーにとって、150mm の標準フォーマットは、モジュールが Fanuc が HV ファミリー用に指定した同じ取り付けハードウェアとバスバーアセンブリを使用したドライブラックに統合されることを意味します。

交換品を調達する保守エンジニアにとって、150mm フォーマットは便利な検証パラメータです。注文する前に、交換ユニットが 150mm バリアントであることを確認してください。A06B-6120 ファミリーは、異なるハウジング幅を持つ複数の電力クラスにまたがっています。

565～679V DC バス — なぜこれらの電圧なのか

400V AC 三相供給のピーク線間電圧は約 566V (400 × √2) です。PSM-45HVi の入力整流器の三相ダイオードブリッジは、無負荷時に DC バスコンデンサをこのピーク値まで充電します。したがって、規制された出力範囲の下限は 565V です。

アクティブフロントエンドの電圧レギュレーション下では、通常動作中にバスは 565～679V の範囲に維持されます。上限は、過電圧保護回路 (AL-7) が介入する前に許可される最大バス電圧を表します。

例えば、22kW のスピンドルモーターが 2 秒未満で 6000 rpm からゼロに減速するなどの急速なスピンドル減速中、モーターは発電機として機能し、バスに向かって電流を押し戻します。アクティブフロントエンドは、バス電圧が AL-7 まで上昇するのを許容するのではなく、このエネルギーを 400V 供給に逆変換します。

このアクティブ回生の有効性により、PSM-45HVi は高慣性スピンドルを備えた大型機械に指定されています。これがなければ、重いスピンドルの減速からの回生エネルギーは非常に大きな放電抵抗器を必要とし、シフト中の繰り返しスピンドル加速および減速中のキャビネット熱負荷は深刻になります。

ファンアラーム: HV システムコンテキストでの AL-2 および AL-A

PSM-45HVi は、200V alpha i PSM ファミリーと同じデュアルファンアーキテクチャを使用しており、AL-2 (内部ファン) と AL-A (外部ヒートシンクファン) のアラーム分離は、低電力レベルよりも 50kW 出力ではさらに緊急性が高くなります。

50kW では、定格負荷下で 1200V トランジスタモジュールで発生する熱は相当なものです。

外部ヒートシンクファン (A90L-0001-0509) は、この熱を除去する主要なメカニズムです。これは、トランジスタが取り付けられているフィン付きヒートシンクブロックに周囲空気を強制的に送り込みます。このファンが停止すると (AL-A)、ヒートシンクの温度は急速に上昇します。上昇速度は負荷によって異なります。生産カットで 50kW 出力の場合、ファンがない場合の温度上昇率は、部分負荷よりも大幅に速くなります。

周囲温度と AL-3 (ヒートシンク過熱) 保護しきい値との間のマージンは、数時間ではなく数分で消費されます。したがって、生産中の PSM-45HVi の AL-A は、ログオンして続行するアラームではなく、停止して調査するアラームです。

内部ファン (A90L-0001-0441#39) は、異なるが同様に重要な役割を果たします。これは、モジュールハウジング内の制御基板の熱環境を管理します。基板温度は、電解コンデンサや制御基板上のその他の温度に敏感なコンポーネントの長期信頼性に影響します。

AL-2 (内部ファン停止) は、直ちにファン交換を保証します。内部ファンが故障した状態での継続的な動作は、モジュールのサービス寿命を測定可能に短縮する速度で制御基板コンポーネントの経年劣化を加速します。

両方のファンは個別に在庫のあるスペアパーツであり、モジュール全体を交換せずに交換できます。

現在フィールドにある第一世代 A06B-6120

A06B-6120 第一世代 HV aiPS シリーズは、A06B-6110 200V ファミリーと同じ時代、つまり約 2004 年から 2000 年代後半にかけて製造され、その後 A06B-6150 第二世代 HV シリーズに置き換えられました。

その生産ウィンドウで製造された機械は、現在 15 年以上のサービスに達するか、それを超えています。これは、現在フィールドにある PSM-45HVi ユニットが、プロアクティブな熱コンポーネントの点検とファン交換が経済的に非常に理にかなっている年齢範囲に入っていることを意味します。

大型マシニングセンター (PSM-45HVi の典型的な機械) の予期せぬ生産停止は、スケジュールされたメンテナンス停止よりも大幅に高い時間あたりのダウンタイムコストがかかります。

FAQ

Q1: PSM-45HVi は、400V ヨーロッパ供給に加えて、480V 北米供給でも使用できますか？

はい。400～480V の入力範囲は、ヨーロッパで標準的な 400V 供給と、北米の産業施設で一般的な 480V (線間) 三相供給の両方に対応しています。50Hz と 60Hz の両方がサポートされています。

モジュールのアクティブフロントエンドは、この入力範囲全体で DC バス出力を 565～679V の範囲に規制し、設備供給が 400V/50Hz か 480V/60Hz かに関わらず一貫したパフォーマンスを維持します。

Q2: PSM-45HVi が AL-3 (ヒートシンク過熱) を表示する場合、これは常に冷却障害ですか、それともトランジスタの故障を示していますか？

AL-3 は、ヒートシンク上の熱センサーがしきい値を超えた場合にトリガーされます。最も一般的な原因は冷却障害です。AL-A (外部ファン停止) が見逃されたか延期されたか、またはほこりや切りくずの蓄積によって空気の流れが妨げられているヒートシンクの詰まりです。

通常よりも高い静止電流を流す故障したトランジスタも、過剰な熱を発生させ、ファンが作動していても最終的にヒートシンク温度を AL-3 しきい値まで押し上げる可能性があります。

両方のファンが正常に動作しており、ヒートシンクのフィンがきれいであることを確認した上で AL-3 が発生した場合、トランジスタモジュールは点検が必要です。AL-A が AL-3 の前に発生した場合は、まず冷却を復旧してください。ヒートシンクが冷却されると AL-3 はクリアされ、過熱イベントが短時間であった場合、トランジスタは損傷していない可能性があります。

Q3: PSM-45HVi の第一世代 A06B-6120 シリーズは、第二世代 HV aiPS モジュールとどのように関連していますか？交換指定はありますか？

第二世代 alpha i HV PSM ファミリーは、A06B-6150 シリーズ指定を carry しています。A06B-6150-H045 は、A06B-6120-H045 の第二世代相当であり、同じ 400～480V 入力で同じ 50kW 出力と、同じ 565～679V DC バス出力を提供します。

両者は同じ下流の alpha i HV アンプモジュール (A06B-6127 SVM、A06B-6121 SPM) と互換性があります。A06B-6120-H045 の交換品として A06B-6150-H045 を取り付けるには、パラメータ変更や配線調整は不要です。

Q4: A06B-6120-H045 の配線基板は A16B-2203-0637 です。これは他の A06B-6120 シリーズモジュールで使用されているものと同じ基板ですか？

A16B-2203-0637 は、特に A06B-6120-H045 に表示されます。他の A06B-6120 シリーズモジュール (異なる電力クラス) は、異なる基板部品番号を使用する場合があります。

H045 の基板レベル修理を調達する場合、A16B-2203-0637 指定を正確に一致させる必要があります。異なる A06B-6120 バリアントからの基板の代用は、基板仕様が一致することを確認せずに適切ではありません。

ほとんどのフィールド状況では、基板レベルの調達よりもユニット全体の交換の方が実用的です。

Q5: PSM-45HVi の入力が 1 相を失った場合に表示される AL コードは何ですか？また、どのように調査すべきですか？

AL-E は、モジュールがオープンフェーズ条件を検出したことを示します。つまり、3 つの AC 入力フェーズの 1 つが欠落しているか、著しく低下しています。調査手順: すべての 3 つの入力ヒューズを個別に確認します (単相オープンヒューズは一般的な原因であり、目視検査だけでは常に確認できるとは限りません。導通を確認するためにマルチメータを使用してください)。モジュールに電力を供給しているサーキットブレーカーが 1 つの極で開いていないことを確認します。PSM-45HVi 入力端子で 3 つの相電圧を負荷下で測定して、供給ケーブルの障害を除外します。AL-E は内部 PSM 障害を示すものではなく、供給品質イベントです。
