| 起源の場所 | 日本 |
| ブランド名 | FANUC |
| 証明 | CE ROHS |
| モデル番号 | A06B-6102-H211#H520 |

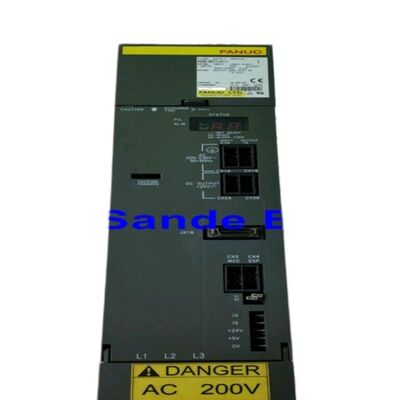

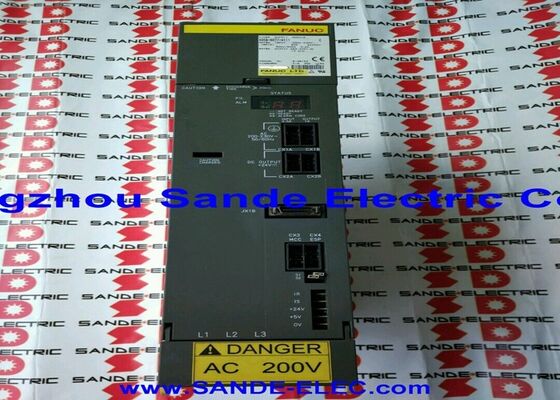

A06B-6102-H211#H520は、FANUCの第2世代AlphaスピンドルファミリーであるSPM-11で、Alpha6、Alpha8、AlphaP8、AlphaP12スピンドルモーターと組み合わされる48A、13.2kWのスピンドルアンプです。これらの組み合わせは、CNC工作機械のスピンドル要件の中規模範囲をカバーします。小型から中型のマシニングセンタ、中程度のスピンドルパワーを持つCNC旋盤、7.5–11kWのスピンドルパワークラスのドリル＆タップセンタなどです。
A06B-6102シリーズは、初代A06B-6078 Alpha SPMファミリーの後継機種です。どちらもSPM-11の名称を持ち、13.2kWの入力、48Aの出力、283–325VのDCバスという同一の電気定格を共有しています。A06B-6102は、更新されたコントロールカード（A16B-2203-050x、9D20ソフトウェア搭載）によって差別化されており、以前の世代のカードに取って代わり、改善されたパラメータ処理とデュアル7セグメントLEDディスプレイからアクセス可能な、より洗練されたアラーム診断構造を提供します。
| パラメータ | 値 |
|---|---|
| 部品番号 | A06B-6102-H211#H520 |
| モデル | SPM-11 |
| 定格入力 | 283–325V DC、13.2 kW |
| 最大出力 | 230V AC |
| 定格電流 | 48 A |
| インターフェース | Type 1 |
| 対応モーター | Alpha6, Alpha8, AlphaP8, AlphaP12 |
| コントロールカード | A16B-2203-050x (9D20) |
| 幅 | 90 mm |
| サフィックス | #H520 (CE) |
A06B-6102ファミリーの#以降のサフィックスは、コントロールカードのソフトウェアリビジョンと地域コンプライアンスステータスを示します。#H520は、CE承認済みのハードウェアと、スピンドル機能の実行、パラメータセット、およびCsコンツーリング、リジッドタッピング同期、オリエンテーションタイミングを含む利用可能な機能を制御する特定のソフトウェアリビジョンを示します。
他のサフィックスバリアント（H500、H501、H502）は、異なるソフトウェアリビジョンを持っています。H520を搭載していた機械にH500またはH501バリアントを取り付けると、CNCの再パラメータ設定なしにパラメータの不一致や機能へのアクセス不足が発生する可能性があります。交換品を注文する際は、必ず#H520を含む完全な部品番号を指定してください。
Type 1インターフェースは、標準ケーブルハーネスを介してSPM-11をCNCのシリアルスピンドルインターフェースに接続します。標準のスピンドル機能セット全体をサポートします。
4つのAlphaモータータイプすべてが標準のAlphaシリーズ位置エンコーダフィードバックを使用しており、SPM-11のType 1 JY2/JY4フィードバックコネクタ配置と互換性があります。
Q1: A06B-6102-H211#H520は、以前のA06B-6078-H211とどのように異なりますか？
電気定格は同一です — 13.2kW、48A、283–325V、230V出力、Type 1インターフェース。違いはコントロールカードの世代です。A06B-6102は、9D20ソフトウェアを搭載したA16B-2203-050xカードを使用しており、パラメータ処理の改善と後続のCNC制御シリーズとの互換性の向上を提供します。どちらも、同じAlphaモータータイプを使用するほとんどのアプリケーションで機能的に相互交換可能ですが、高度なスピンドル機能へのアクセスは、機械のCNCソフトウェアバージョンによって異なる場合があります。
Q2: SPM-11モジュール障害とスピンドルモーター障害を示すアラームコードは何ですか？
アラーム3（DCリンクヒューズ切れ）とアラーム9（メイン回路過熱）は、SPM-11モジュール障害を直接示します。アラーム12（電源回路過電流）は、スピンドルモーター巻線絶縁破壊によって最も一般的に引き起こされます — SPMを廃棄する前に、モーターケーブルを外し、巻線絶縁をアースに対してテストしてください。アラーム1（モーター過熱）は、モーターに内蔵されたサーミスタを示します — モーターの冷却とデューティサイクルを確認してください。アラーム56（内部冷却ファン停止）は、48A出力段の熱損傷を防ぐために、直ちに対応が必要です。
Q3: サーボモジュールと一緒にSPM-11をサポートするために必要なPSMは何ですか？
PSMの計算には、接続されているすべてのモジュールを同時に含める必要があります。SPM-11（13.2kW）と接続されているすべてのSVMサーボモジュールのピーク要求を合計します。このSPM-11と合計8kWのピークを持つ3つのSVMモジュールを備えた機械は、少なくとも21.2kW定格のPSM（通常はPSM-18.5（A06B-6087-H118）またはPSM-26（A06B-6087-H126））を必要とします。PSMの定格が低いと、同時軸運動を伴うスピンドル加速中にDCリンク電圧低下アラームが発生します。
Q4: Csコンツーリングとは何ですか、そしてどの機械がこの目的でSPM-11を使用しますか？
Csコンツーリングは、スピンドルを駆動工具操作のための完全に位置制御されたサーボ軸に変換します。CNC旋盤では、これにより、スピンドルがワーク保持軸として位置を保持しながら、ワークピースの端面と円周にフライス加工、穴あけ、ねじ切りが可能になります。SPM-11の48A連続出力は、駆動工具操作のトルク要求を通じてスピンドルモーターを維持します。スピンドルを回転のみに使用する機械では、Csモードは必要ありません。
Q5: 故障が疑われるA06B-6102-H211#H520の正しいテスト手順は何ですか？
テストには、一致するAlphaシステムが必要です。283–325V DCバスを生成する正常なPSM、バスに接続されたSPM-11、およびU/V/W出力端子とフィードバックコネクタに接続された実際のAlpha6、Alpha8、AlphaP8、またはAlphaP12スピンドルモーター、およびType 1シリアルスピンドルインターフェースを提供するFANUC CNCが必要です。機能テストでは、アラームなしの電源投入、速度範囲全体での正しい速度応答、過電流保護応答、およびオリエンテーション精度を確認する必要があります。接続されたモーターとCNCなしの静的なベンチテストでは、意味のある検証は提供されません。
