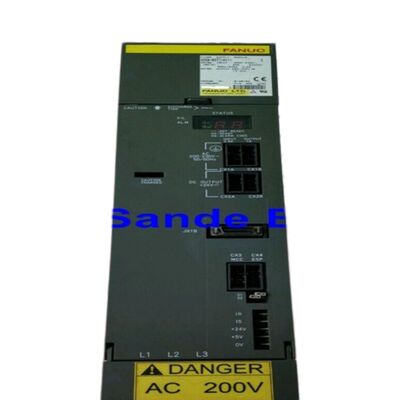

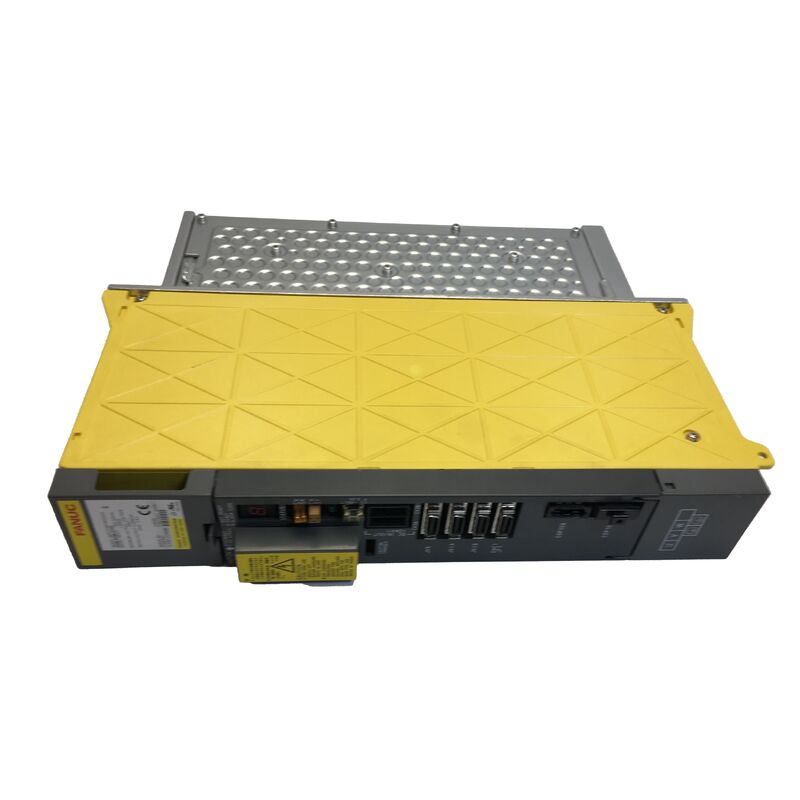

A06B-6096-H304 ファナック サーボアンプモジュール A06B6096H304 A06B-6096-H304

Fanuc A06B-6096-H304 | Alpha Servo Module SVM3-20/20/20 — 3軸、各軸5.9A、283～325V、3.7kW、FSSBインターフェース、90mmハウジング、三相50Aトランジスタ

概要

Fanuc A06B-6096-H304は、SVM3-20/20/20 — 3軸アルファサーボモジュールで、3つの独立したサーボ軸に同時に均等な5.9Aの駆動能力を提供します。これは、共有PSM DCバスから動作電力を引き出す、単一の90mm幅ハウジングに収められています。1つの90mmスロットに3軸を搭載できることが、このモジュールの決定的な商業的価値です。X、Y、Z軸を小型アルファモーターで駆動するマシニングセンタは、単一の大型SVM1が占めるスロット幅に3つのサーボドライブすべてを収めることができます。

「20/20/20」という名称は、3つのマッチングされた20クラス出力電流チャネルに対応しています — 各軸あたり5.9A定格で、アルファモーターレンジの下限に適しています。aC/2000、a0/2000、a1/2000、a2/2000、a3/2000サーボモーターは、コンパクトなマシニングセンタやドリルセンタで一般的です。

これらは、切削時の高トルクよりも、応答性の高い精密な位置決めを必要とする機械軸です — 小型スピンドルと比較的軽量なワークピースを使用した3軸加工。

3つの個別のSVM1モジュールの代わりに単一のSVM3-20/20/20から3つの軸を駆動することで、キャビネット幅が削減され、DCバス配線が簡素化されます。これは、1つのモジュールで3軸サーボシステム全体をカバーするというコストがかかります。

A06B-6096-H304は、A06B-6079シリーズのタイプA/B電気インターフェースSVM3のFSSBインターフェースバージョンです。

2つのシリーズ間の製品番号の区別 — 6079は電気インターフェース用、6096はFSSB用 — は、アルファiへの移行の直接の結果です。Fanucが高速光ファイバーシリアルサーボバスを16i/18i世代で導入した際、既存のA06B-6079電気SVMファミリーのFSSB対応としてA06B-6096製品ラインを作成し、モーターと出力仕様は同一に保ちながら、CNC通信インターフェースのみを変更しました。

主な仕様

パラメータ

A06B-6096とA06B-6079 SVMファミリーの機能的な違いは、CNC通信インターフェースに完全にあります。

A06B-6079 SVMモジュールは、CNCのサーボカードと通信するためにタイプAまたはタイプBの電気シリアルインターフェースを使用します。

A06B-6096モジュールは、FSSB — Fanuc Serial Servo Bus — を使用します。これは、CNCのFSSBカードをチェーンの最初のSVMに接続する光ファイバーデジタルリンクであり、後続のモジュールは光ファイバーケーブルを介してデイジーチェーン接続されます。

実用的な影響は、保守エンジニアにとって重要です。

16iまたは18i CNCとA06B-6096 SVMモジュールを搭載した機械は、CNCカードとサーボドライブラックの間にFSSBケーシングを使用します。

これらの光ファイバーケーブルとその接続は、追加の診断要素です — 断線または汚れたFSSBコネクタは、ドライブ障害を模倣するサーボ通信アラームを生成する可能性があります。

A06B-6096-H304は、タイプA/BインターフェースCNCカードを備えた機械のA06B-6079 SVM3相当品を置き換えることはできません。また、A06B-6079はFSSBシステム上のA06B-6096を置き換えることもできません。

3つの50Aトランジスタ — 電流ヘッドルームとピーク性能

SVM3-20/20/20の3つの軸それぞれに、定格出力がわずか5.9Aであるにもかかわらず、50Aトランジスタモジュールが供給されています。

この大幅な定格低下 — トランジスタのピーク能力の約12%で定格 — は、FanucのSVM設計思想では珍しくありません。

トランジスタの定格は、最大加速時のピーク電流に対応する必要があります。これは、定格連続電流の3～4倍に短時間で達する可能性があります。

5.9A定格電流のモーターは、激しい加速イベント中にトランジスタから15～20Aを要求する可能性があります。50Aデバイスは、マージンを持ってこのピークを処理します。

3つのトランジスタはスペアパーツとして個別に交換可能であり、単一のトランジスタが一度限りの過負荷イベント（モーター短絡、急加速中のエンコーダー障害）で故障した場合、SVM3-20/20/20は経済的に修理可能になります。

単一トランジスタの故障は、モジュール全体の交換なしに回復可能です。配線基板と制御カードは個別に利用できず、交換または専門修理にルーティングされます。

典型的な設置 — 3つの均等な軸

SVM3-20/20/20は、3つのプログラム軸すべてが同様のトルクと速度性能を必要とする機械で最も一般的に見られます。3軸垂直マシニングセンタ、ドリルセンタ、およびX、Y、Z送り軸が0.5kWから1.5kWクラスのモーターで駆動される特殊目的機械です。

各軸は、FSSBサーボループの下で独立して動作します — SVM3の3つの軸チャネルは、物理的なハウジング、DCバス接続、および配線基板を共有していても、論理的には独立しています。

3.7kWの合計バス電力消費は、3つの軸すべてが同時に動作していることを想定しています。

実際には、3つの軸すべてが同時にフル電流で動作するのは、複雑な同時3軸移動中に発生しますが、これらのイベント中でも、合計バス消費は3.7kWと控えめで、機械のPSM電源にはSPMスピンドルアンプおよびバスを共有する他のSVMモジュール用の十分な容量が残ります。

よくある質問

Q1: SVM3-20/20/20の3つの軸すべてが同じ5.9A定格を持っています。このモジュールは、1つの軸が他の2つよりも高い電流を必要とする機械で使用できますか？

いいえ。SVM3-20/20/20は、3つの軸すべてに5.9Aを供給します。

いずれかの軸がより高い電流（より大きなモーターまたはより高い切削力）を必要とする場合、適切なモジュールは、混合定格SVM3バリアント（例：SVM3-20/20/40、SVM3-12/20/40）のいずれかです。この場合、高電流軸は12.5Aまたは18.7A定格のNチャネルに接続されます。

5.9A定格チャネルで7～8Aを必要とするモーターを実行すると、高負荷移動中にSV401過電流サーボアラームが発生します。

Q2: このモジュールはFSSBインターフェースを備えています。単一のFSSBラインにいくつのSVM3-20/20/20モジュールをチェーン接続できますか？

FSSBラインは、デイジーチェーンで複数のサーボアンプモジュールをサポートします。最大軸数は、CNCのFSSB機能によって決まります。Fanuc 16i/18i CNCコントロールは、単一のFSSBラインで最大8軸をサポートします（一部の構成では、拡張FSSBでさらにサポートします）。

単一のSVM3-20/20/20は、FSSBチェーンで3つの軸スロットを使用します。2つのSVM3-20/20/20モジュールは、8つの利用可能な軸スロットのうち6つを消費します。正確なチェーン制限は、CNCタイプとソフトウェア構成によって異なります。

Q3: A06B-6096-H304の制御カードはA20B-2100-026xとしてリストされています。「x」という指定は複数のバージョンを示唆しています。これは、交換モジュールでの互換性に影響しますか？

A20B-2100-026xの「x」は、変更される可能性のあるマイナーリビジョン番号を示します。SVM3-20/20/20の製造期間中に異なるリビジョンのカードが現れますが、機械での機能には影響しません — この制御カードのすべてのリビジョンは同じ役割を果たします。

交換モジュールを購入する場合、A06B-6096-H304のどのリビジョンも、搭載されている特定のA20B-2100-026xリビジョンに関係なく、機械内で機能的に同等です。リビジョンは、ボードレベルの修理ドキュメントにのみ関連します。

Q4: SVM3-20/20/20で1つの軸にSV411サーボアラームが表示された場合、3軸モジュール全体を交換する必要があるという意味ですか？

SVM3-20/20/20のSV411（サーボ電流アラーム）または単一軸サーボアラームは、モジュール全体が故障したことを自動的に意味するわけではありません。

障害は軸固有である可能性があります。その軸のモーター巻線短絡、位相間短絡を引き起こすモーター電源ケーブルの断線、または過電流保護をトリガーする暴走状態を引き起こすエンコーダーケーブルの障害です。

影響を受けた軸からモーターとケーブルを切断し、アラームをクリアしてください — 軸が切断された状態でアラームがクリアされる場合、障害はモーターまたは配線にあり、SVMモジュールにはありません。

軸が切断された状態でアラームが持続する場合、その軸のトランジスタモジュールが故障した可能性があります。

Q5: A06B-6096-H304は、元のアルファモーターではなく、アルファiモーター（1,000,000 pprエンコーダーを備えたA06B-0シリーズ）で使用できますか？

SVM3-20/20/20は、アルファ世代モーター用に設計されたアルファ世代モジュール（A06B-6096シリーズ）です。

アルファiモーターをアルファ世代SVMアンプに接続することは、サポートされている構成ではありません — エンコーダーインターフェース、モーター電気パラメータ、およびサーボパラメータセットは世代間で異なります。

アルファiモーターシリーズには、アルファi SVMアンプ（A06B-6114シリーズ）と適切なアルファi PSMが必要です。

A06B-6096-H304でアルファiモーターを使用するには、完全にサポートされていない可能性のあるパラメータ調整が必要になり、不安定なサーボ動作を引き起こす可能性があります。
