| 起源の場所 | 日本 |
| ブランド名 | FANUC |
| 証明 | CE ROHS |
| モデル番号 | A06B-6096-H205 |

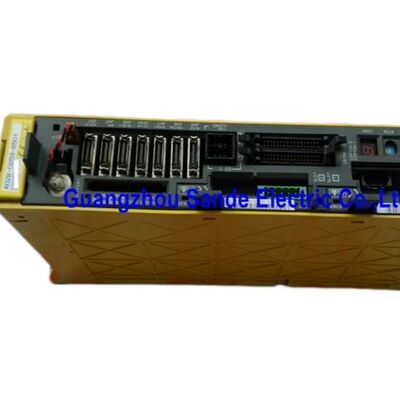

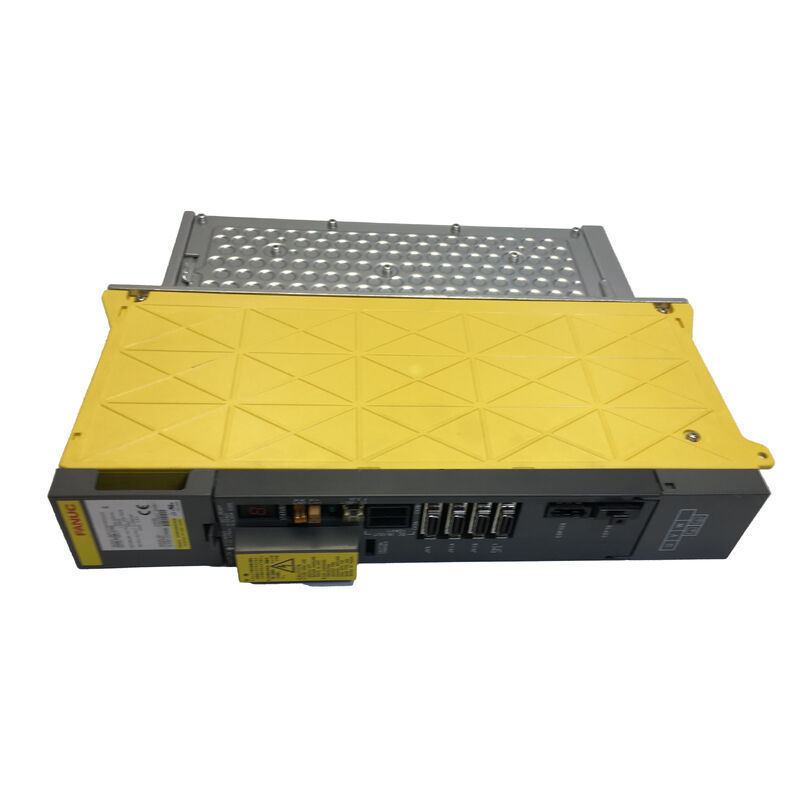

FANUC A06B-6096-H205 は、FANUC の説明書で SVM2-20/40 として識別されるアルファシリーズの 2軸サーボアンプモジュールで、FSSB インターフェース用です。200V 入力シリーズの公式注文セクションでは、標準モジュールとして 380 × 60 × 307 mm の外形寸法で記載されており、キャビネットスペースとクリーンな軸統合の両方が重要なコンパクトマルチ軸アンプクラスに分類されます。これは、広範なレトロフィットではなく、元のドライブアーキテクチャに一致する正確な、同等品の交換を求めている場合に購入者が通常探す種類のモジュールです。実用的なサービスにおいては、一般的な「高性能」という言葉よりも重要です。正しい SVM2 モジュールは、意図された軸構造を復元し、配線とインターフェースロジックを元のシステムと一致させ、部品交換をコミッショニングの問題に変えるリスクを低減します。主要パラメータパラメータ値部品番号メーカー製品タイプFANUC の仕様レイアウトでは、SVM2-20/40 はグループ化された個別の仕様テーブルに、混合容量の 2軸形式と一致するように表示され、放熱テーブルにはこの正確な注文番号の αC12/2000 と αC22/1500 の公式な例示的なペアリングが記載されています。エンジニアや購入者にとっては、販売ラベルよりも有用です。なぜなら、モジュールが 2つの同一の出力ではなく、異なるチャネル容量を持つデュアル軸クラスに属することを示しているからです。シリーズ
アルファ
モデル
SVM2-20/40
| 2軸 | インターフェース |
|---|---|
| FSSB | |
| 200V 入力シリーズ | 外形寸法 |
| 380 × 60 × 307 mm | 適用モーターの組み合わせ例 |
| αC12/2000 + αC22/1500 | 主回路制御方式 |
| トランジスタ（IGBT）ブリッジによるサイン波 PWM 制御 | |
| FANUC のマニュアルでは、SVM2-20/40 を 200V 入力シリーズの個別のサーボモジュール仕様テーブルの下にグループ化しており、命名規則は混合容量の 2軸構成と一致しています。同じマニュアルセットでは、放熱テーブルに A06B-6096-H205 が αC12/2000 と αC22/1500 の例示的なモーターペアリングとともに表示されており、このアンプがサポートする意図された軸の組み合わせクラスを理解するのに役立ちます。FANUC はまた、一般的な SVM 仕様として、主回路制御方式がトランジスタ（IGBT）ブリッジによるサイン波 PWM 制御であると述べています。このモデルが商業的に価値があるのは、2軸であるだけでなく、1つのモジュールフットプリントに 2つの異なるサーボクラスを組み合わせていることです。これは、レガシー FANUC マシンプラットフォームがしばしば必要とするものです。1つのアンプボディ、2つの協調サーボチャネル、そしてその形式に合わせて既に設計されたキャビネットレイアウトです。メンテナンスチームにとっては、交換計画が迅速になり、設置時の驚きが少なくなります。 | アプリケーションと交換のコンテキスト |
| 産業ユーザーにとって、実際の決定ポイントは互換性です。2軸アンプは、別のユニットが似ているか、同じファミリープレフィックスを持っているという理由だけで交換可能ではありません。FANUC 自身のマニュアルは、CNC と SVM 間のインターフェースに適したアンプを選択することを強調しており、これは A06B-6096-H205 がモジュールファミリーの FSSB バージョンであるため、特に重要です。稼働中の機械では、このアンプは通常、元の軸分布を維持し、既存の制御トポロジーを変更しないようにしたい技術者や部品購入者によって選択されます。そのため、修理在庫、機械の再構築プロジェクト、およびダウンタイムのコストが正確なモデルの調達コストよりもはるかに高い生産環境に適しています。 | FAQ |
| Q1: FANUC の範囲における A06B-6096-H205 とは何ですか？ | これは、FANUC によって SVM2-20/40 としてリストされているアルファシリーズの 2軸サーボアンプモジュールで、200V 入力シリーズの FSSB インターフェースを備えています。その公式指定は重要です。なぜなら、これが汎用の単軸アンプではなく、特定のドライブと CNC 通信アーキテクチャに適合するように意図された混合 2軸モジュールであることを示しているからです。 |
| Q2: 「20/40」という指定が重要なのはなぜですか？ | FANUC の仕様レイアウトでは、SVM2-20/40 はグループ化された個別の仕様テーブルに、混合容量の 2軸形式と一致するように表示され、放熱テーブルにはこの正確な注文番号の αC12/2000 と αC22/1500 の公式な例示的なペアリングが記載されています。エンジニアや購入者にとっては、販売ラベルよりも有用です。なぜなら、モジュールが 2つの同一の出力ではなく、異なるチャネル容量を持つデュアル軸クラスに属することを示しているからです。 |
| Q3: このモジュールは FSSB システム専用ですか？ | はい、FANUC の注文セクションに基づくと、A06B-6096-H205 は SVM2-20/40 の FSSB インターフェースバージョンです。これは交換時に重要です。なぜなら、6096 シリーズの注文番号は他のインターフェースバリアントからマニュアルで分離されているため、購入または設置前に正しいインターフェースファミリーを一致させる必要があるからです。 |
| Q4: A06B-6096-H205 を交換する前に何をチェックすべきですか？ | まず、取り付けられている部品番号、インターフェースタイプ、機械の元の軸配置、およびキャビネットスペースをすべてチェックする必要があります。FANUC はまた、ユーザーはモーター/アンプの組み合わせが適切であることを確認し、有効なパラメータが指定されていることを確認する必要があるとも述べています。なぜなら、不一致は通常の動作を妨げ、アンプを損傷する可能性があるからです。 |
キャビネットの再設計や通信インターフェースの変更なしに、機械が元の 2軸アンプ構造を維持できるためです。実際のメンテナンス作業では、特に元の FSSB サーボトポロジを中心に構築された機械では、より迅速な復旧、配線の削減、および設置後の二次的な障害の可能性の低減を意味することがよくあります。
