| 起源の場所 | 日本 |
| ブランド名 | FANUC |
| 証明 | CE ROHS |
| モデル番号 | A06B-6096-H203 |

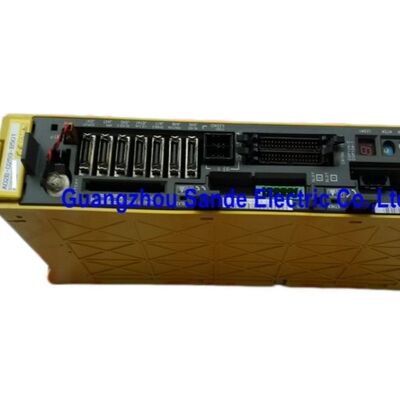

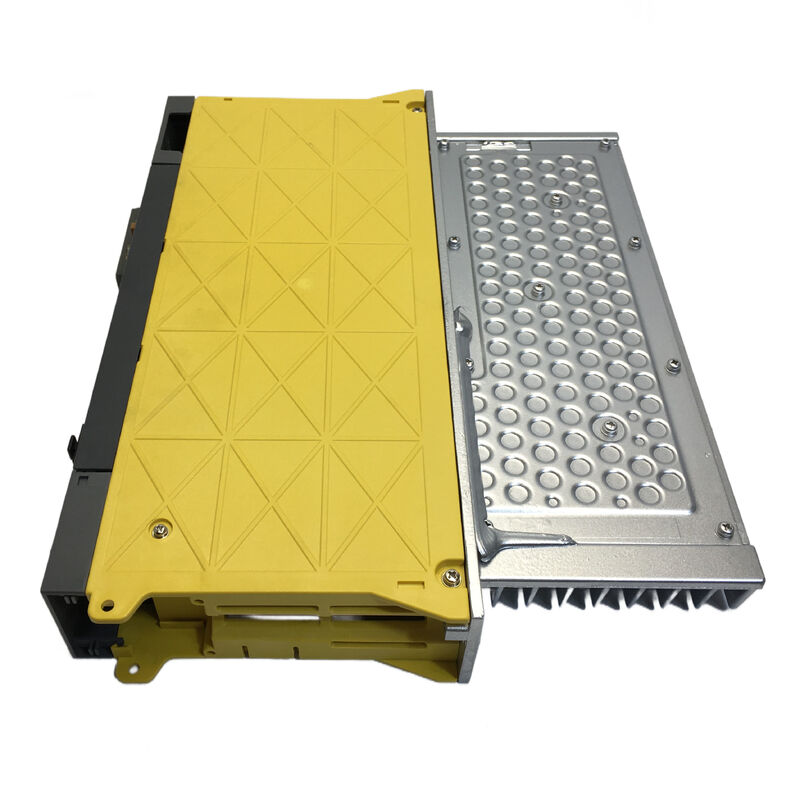

A06B-6096-H203 は、SVM2-20/20 と識別されるデュアル軸アルファサーボアンプモジュールです。公開されている交換部品リストでは、一貫して A06B-6096 ファミリの 2 軸アルファサーボドライブとして説明されており、いくつかの情報源では FSSB 通信コンテキストと明確に関連付けられています。実際の保守作業では、このモデルは、工作機械メーカーまたは保守チームが既存の FANUC キャビネットレイアウトをそのまま維持する必要がある場合によく使用されます。このモジュールの電気的プロファイルも、公開チャネルでかなりよく文書化されています。
リストには、283～325 VDC 定格入力、2.5 kW 入力コンテキスト、230 V 最大出力、および L 軸と M 軸の両方で 5.9 A 定格電流が一般的に示されています。
これらの値は、より大きな 20/40 または 40/40 ファミリメンバーから区別するのに役立つ、対称的な小容量 2 軸アルファサーボモジュールとして位置付けられます。
主な仕様パラメータ値
部品番号
A06B-6096-H203製品タイプAlphaシリーズAlphaモデル指定SVM2-20/20軸構成2軸
インターフェースコンテキスト
| 定格入力 | 283～325 VDC |
|---|---|
| 電力コンテキスト | 2.5 kW |
| 最大出力電圧 | 230 V |
| 定格出力電流 | L軸 5.9 A / M軸 5.9 A |
| 一般的な制御コンテキスト | |
| FSSB ベースのデュアル軸交換価値 | A06B-6096-H203 に関する最も有用な技術的詳細の 1 つは、その FSSB コンテキストです。実際の交換作業では、通信アーキテクチャは電圧クラスや軸数と同じくらい重要であるため、これは重要です。 |
| 正しい FSSB ベースの Alpha 環境に属するドライブは、「デュアル軸サーボアンプ」としてのみ説明されているものよりも、はるかに正しく一致させることが容易です。 | |
| FAQ | Q1: A06B-6096-H203 はどのような製品ですか？ |
| SVM2-20/20 と識別される FANUC Alpha デュアル軸サーボアンプモジュールです。実際の CNC 使用では、1 つのアンプユニットから 2 つのサーボ軸を駆動し、通常は設置済みの FANUC モーションシステムをサポートまたは復旧するために使用されます。 | Q2: SVM2-20/20 指定が重要なのはなぜですか？ |
| Alpha デュアル軸サーボ範囲内のモジュールの正確なファミリ位置を特定します。交換作業では、元の工作機械がその正確なアンプクラスを中心に設計されている可能性があるため、これは重要であり、正しいファミリを使用することで、キャビネットレイアウトとドライブ動作の両方を維持するのに役立ちます。 | Q3: FSSB 参照は実際には何を意味しますか？ |
| これは、アンプが単純なスタンドアロン ドライブ構造ではなく、FANUC のシリアル サーボ通信環境に属することを意味します。保守作業では、通信アーキテクチャを一致させることが、アンプの電気的クラスを一致させるのと同じくらい重要であるため、これは役立ちます。 | Q4: 2.5 kW および 5.9 A の値は一致に役立ちますか？ |
| はい。これらは、モジュールを SVM2 ファミリの小容量セクションに配置し、より高電流の Alpha アンプから区別するのに役立ちます。保守エンジニアにとって、これらの数値は、一般的な代替ではなく正確な交換を目的とする場合に、設置されているユニットに対して迅速な技術的チェックを提供します。 | Q5: 購入者は注文前に何を検証すべきですか？ |
