| 起源の場所 | 日本 |
| ブランド名 | FANUC |
| 証明 | CE ROHS |
| モデル番号 | A06B-6096-H104 |

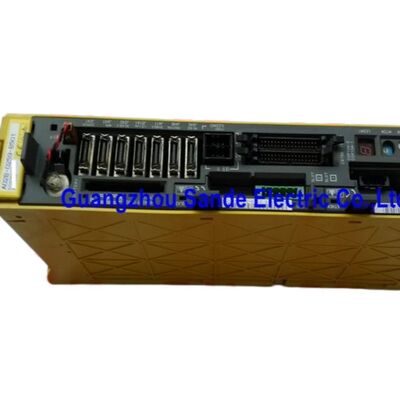

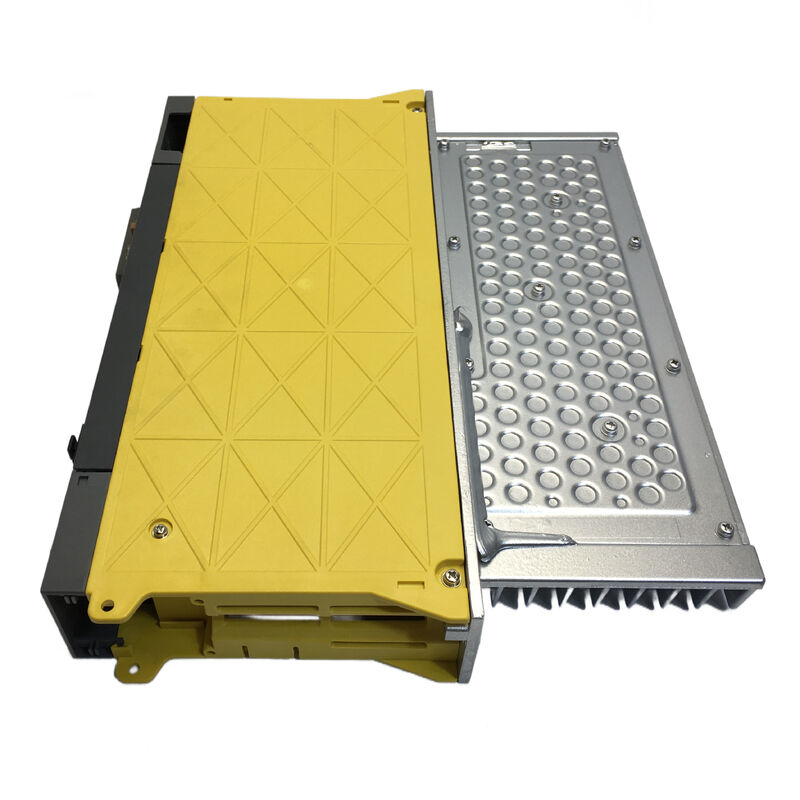

FANUC A06B-6096-H104 は、公式には SVM1-40L と呼ばれるアルファシリーズサーボアンプモジュールで、FSSBインターフェイスを備えています。FANUC の 200V 入力シリーズの注文情報では、このモデルは外部寸法が 380 × 60 × 307 mm の標準的な 1軸アンプとして記載されています。これは、2つのことをすぐに示しています。まず、単軸モジュールであるため、1つのアンプを1つのサーボチャンネルに割り当てる機械設計に適しています。第二に、SVM1 ファミリーの中でより大きな 40L フレームに属しているため、範囲内で最小のユニットではなく、外観だけでなく実際のモデルマッチングで選択する必要があります。主要パラメータパラメータ値部品番号メーカー製品タイプA06B-6096-H104 は、FSSB アーキテクチャを中心に既に設計された FANUC サーボシステムで、正確な交換品として最適に機能します。その通信構造を中心に構築された機械の場合、実用的な目標は「近いもの」を置き換えることではありません。目標は、正しいアンプクラスを適合させ、元の制御設計を維持し、不要な配線変更やパラメータの混乱なしに、軸を安定した動作に戻すことです。技術調達の観点から、このモデルの価値は明確さです。FANUC マニュアルは、フレーム、インターフェイスタイプ、出力電流クラス、および適用可能なモーターの例を特定しています。これにより、エンジニアは、設置されているアンプと交換対象が実際に同じ電気ファミリーに属するかどうかを確認するのに十分な根拠のある情報を得ることができます。
アルファ
モデル
| 軸構成 | 1軸 |
|---|---|
| インターフェイス | |
| 入力シリーズ | 200V 入力シリーズ |
| 外部寸法 | 380 × 60 × 307 mm |
| 定格出力電流 | 12.5 Arms |
| 公称電流リミット | |
| 適用可能なモーター例 | α3/3000, α6/2000, α12/2000, α22/1500, αC22/1500 |
| 主回路制御方式 | |
| 技術プロファイル | FANUC の個別の仕様テーブルでは、SVM1-40L は α3/3000, α6/2000, α12/2000, α22/1500、および αC22/1500 を含む適用可能なモーター例に関連付けられています。同じテーブルでは、このモデルクラスの定格出力電流は 12.5 Arms、公称電流リミットは 40 Ap と記載されています。FANUC は、一般的な SVM 制御方法をトランジスタ（IGBT）ブリッジによるサイン波 PWM 制御としてもリストアップしています。製品ページの観点から見ると、H104 を正直に位置づけることが容易になります。単なる「サーボアンプ」ではなく、40L クラスの定義された単軸アルファモジュールであり、予測可能な電流能力と正しいシステムペアリングが重要な CNC サーボアプリケーション向けに構築されています。この部品を探している購入者は、抽象的なカタログを閲覧しているのではなく、実際の機械側の要件を解決していることがほとんどです。 |
| アプリケーションとサービス価値 | A06B-6096-H104 は、FSSB アーキテクチャを中心に既に設計された FANUC サーボシステムで、正確な交換品として最適に機能します。その通信構造を中心に構築された機械の場合、実用的な目標は「近いもの」を置き換えることではありません。目標は、正しいアンプクラスを適合させ、元の制御設計を維持し、不要な配線変更やパラメータの混乱なしに、軸を安定した動作に戻すことです。技術調達の観点から、このモデルの価値は明確さです。FANUC マニュアルは、フレーム、インターフェイスタイプ、出力電流クラス、および適用可能なモーターの例を特定しています。これにより、エンジニアは、設置されているアンプと交換対象が実際に同じ電気ファミリーに属するかどうかを確認するのに十分な根拠のある情報を得ることができます。 |
| FAQ | Q1: A06B-6096-H104 の公式モデル指定は何ですか？ |
| FANUC は A06B-6096-H104 を SVM1-40L としてリストしており、これは FSSB インターフェイスを使用したアルファシリーズの単軸サーボアンプモジュールであることを意味します。この指定は、サービスまたは交換時の部品のマッチングにおける主要な参照点です。 | Q2: このアンプはどの出力クラスに属しますか？ |
| FANUC の個別の仕様テーブルによると、SVM1-40L は定格出力電流 12.5 Arms および公称電流リミット 40 Ap に割り当てられています。産業用語では、これはより小さい 20 クラスユニットではなく、40 クラス単軸アンプグループに位置づけられます。 | Q3: マニュアルで SVM1-40L と共に公式に示されているモーターは何ですか？ |
| FANUC マニュアルには、α3/3000, α6/2000, α12/2000, α22/1500、および αC22/1500 を含む適用可能なモーターの例が記載されています。これは、すべてのアプリケーションの決定が短いリストのみに基づいて行われるべきであることを意味するものではありませんが、意図されたモータークラスを示しており、購入者に互換性レビューの確かな出発点を提供します。 | Q4: このモデルを購入する際に FSSB インターフェイスが重要なのはなぜですか？ |
Q5: 交換用 H104 を設置する前に、保守チームは何を確認すべきですか？
