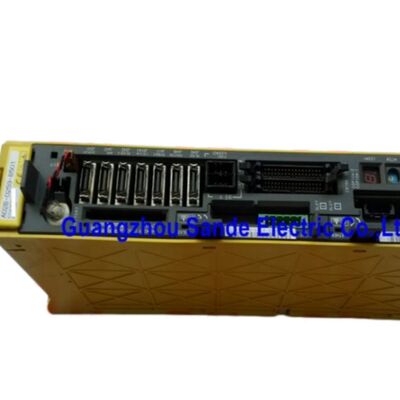

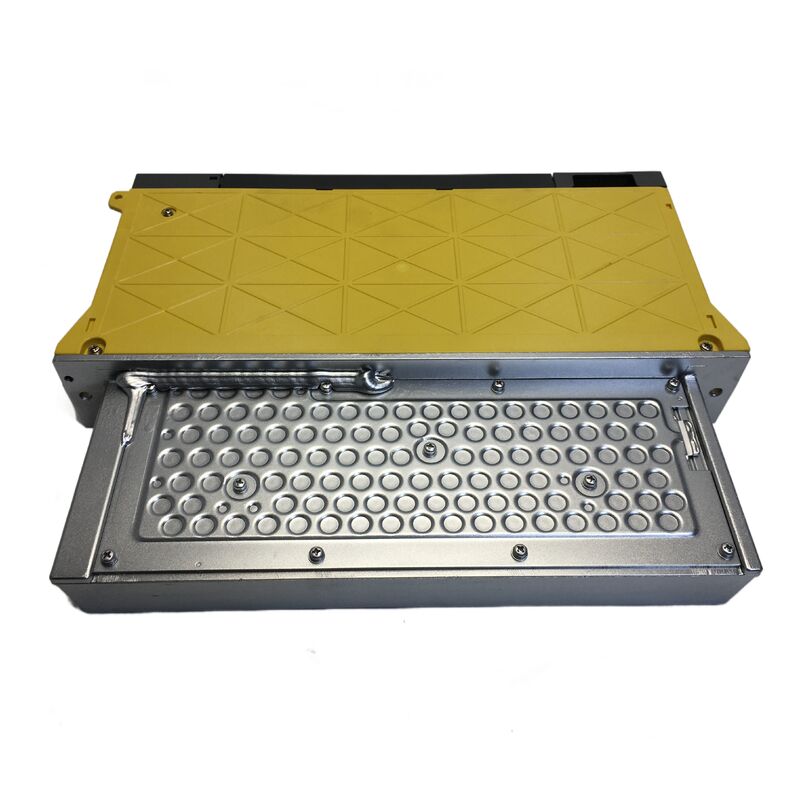

A06B-6096-H102 ファナック サーボアンプモジュール A06B6096H102 A06B-6096-H102

FANUC A06B-6096-H102 アルファ サーボ アンプリファクター モジュール SVM1-20

概要

についてFANUC A06B-6096-H102これはアルファシリーズのサーボアンプ指定されたSVM1-20についてFSSBインターフェースFANUCの200V入力シリーズ注文セクションでは,標準として記載されています.1軸外側の寸法が380 × 60 × 172 mm家庭内よりコンパクトな単軸ユニットです.

このコンパクトな形式が このモデルが 現地交換作業で 実践的なままである理由の"つです

FANUCの公式ラインナップの明確に定義されたサーボアンプクラスに属しています.重要なポイントは: これは特定のAlpha/FSSB増幅器で,類似のハウジングの一般的なドライブではありません.

主要なパラメータ

技術プロフィール

FANUCの個別仕様表では,SVM1-20適用可能なモーター例に関連しています.αM2/3000, αM2.5/3000, αC3/2000, αC6/2000, αC12/2000, β3/3000,および β6/2000同じ表で定数出力電流 5.9 アームそして定数電流制限 20 Apこのモデルクラスに

FANUCの共通SVM仕様では,制御方法も以下のように定義されています.トランジスタ (IGBT) ブリッジによるシナス波PWM制御.

H102は,A/FSSBの適用用に設計された 20級セルボアンプです.手帳に書かれていないことを過大評価することなく,エンジニアリングのレビューに役立つように十分な公式仕様を詳細に.

適用と代替の文脈

A06B-6096-H102の最も強力な使用事例は,既に同じインターフェースファミリーとアンプクラスを使用しているインストールされたFANUCシステムで直接交換することです.

機械の動作をきれいに復元するという目的がある場合オリジナルのモデル指定とインターフェースタイプを並べたままに保つことは,別のモジュールをキャビネットに適応させようとするよりも通常,より価値があります..

公式に特定されたSVM1-20 FSSB部品番号の正確なマッチングがリスク管理の一環である修理庫,再建プロジェクト,サービス注文に適しています.

技術的な購入者にとって,公式の現在のクラスとモーターの例は,H102を軽く記述されたアフターマーケットの同等品よりも検証しやすくします.

よくある質問

Q1: FANUCの公式名称では A06B-6096-H102 は何ですか?
FANUCはこのモデルをSVM1-20,a単軸アルファサーボアンプモジュールとFSSBインターフェース200Vの入力シリーズです この名前は重要で 増幅器のクラスと 通信ファミリーの両方を定義します

Q2:SVM1-20はどのクラスに属しているのですか?
FANUCの個別仕様表では,SVM1-20A と示されています.定数出力電流 5.9 アームそして定数電流制限 20 Ap同じ製品ファミリーのより大きな40クラスと80クラスのユニットから明確に区別されます.

Q3: このモデルに適用できる例として公式に記載されているモーターは?
手書きのリストαM2/3000, αM2.5/3000, αC3/2000, αC6/2000, αC12/2000, β3/3000,および β6/2000例えば SVM1-20 グループに該当するモーター.

これは最初の技術的な審査に有用で,特に購入者が機械特有のドキュメントに移行する前に,アンプが正しいモータークラスに入っているかどうかを確認する必要がある場合です.

Q4:H102の正確な注文番号はなぜ重要ですか?
FANUCの順序表では,インターフェースと出力クラスによってアンプモデルを区別しているからです.A06B-6096-H102具体的にはFSSBのバージョンSVM1-20インターフェースの不一致やインストール中に不必要なトラブルシューティングから守られるようにします.

Q5: この増幅器を交換する前に何をチェックすべきですか?
サービスチームは,設置された注文番号,システムインターフェイス,意図されたモーターペアリング,交換可能なキャビネットスペースを検証する必要があります.

FANUCはまた,使用者がモーターとアンプの組み合わせが適切で,有効なパラメータが指定されていることを確認するように警告します.不一致が通常の動作を妨害し,ユニットにダメージを与える可能性があるため.
