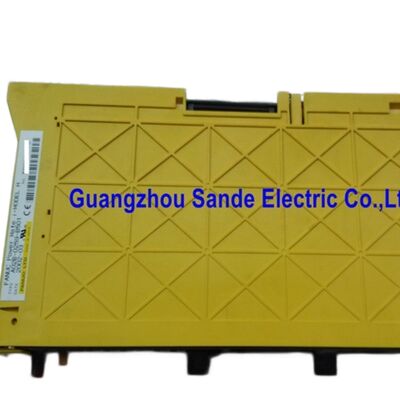

A06B-6093-H114 Fanuc サーボアンプリーファーのユニット A06B6093H114

Fanuc A06B-6093-H114 | Betaシリーズサーボアンプユニット SVU1-80 — シングル軸、15A出力、220–240V AC入力、45mm外部ヒートシンク、FSSB光ファイバー、自己給電

概要

Fanuc A06B-6093-H114 は、Betaシリーズ A06B-6093 サーボアンプファミリーの中で最も大電流のシングル軸ユニットである SVU1-80 です。定格出力は 15.0A、内部トランジスタは80クラスです。幅は45mmで、外部ヒートシンク方式を採用しています。このモジュールのアーキテクチャは、時折同じキャビネットに収められる Alphaシリーズ SVM モジュールとはすべて異なります。これらの違いは、選択、保守、または交換時に重要となります。最も重要なアーキテクチャの違いは電源供給です。Alpha SVM モジュール（A06B-6079、A06B-6096シリーズ）は、共有の PSM DC バスから動作電源を引き出します。電源モジュールが生成・分配する、レギュレートされた 283–325V DC レールから高電力入力を受け取ります。

Beta SVU は自己給電式です。施設の AC 電源に直接接続され、独自の内部整流器で動作 DC を生成し、PSM モジュールとは完全に独立して動作します。

Beta SVU ユニットと Alpha スピンドルアンプが並んで配置されたキャビネットでは、2つの別々の電源アーキテクチャが共存しています。SVU ユニットは AC から、SPM は PSM DC バスから電力を引き出します。

このアーキテクチャ上の独立性は、すべての軸で Alpha クラスのパフォーマンスが不要な機械構成において、Beta シリーズがコスト効率の高いソリューションとなる理由の一部です。

1つまたは2つの軸で、位置決めタスクに中程度のサーボ性能しか必要としない工作機械（ロータリーテーブル、自動工具交換装置ドライブ、パレットシャトルなど）は、それらの軸に Beta SVU モジュールを使用できます。これにより、PSM をそれらの電流需要に合わせてサイズ設定する必要がなくなります。

PSM は、それから電力を引き出す軸（Alpha SVM および SPM モジュール）のみに合わせてサイズ設定されます。

Beta SVU は、AC 電源回路に対して個別に予算が組まれます。

SVU1-80 の定格出力 15.0A は、Beta b22/2000 サーボモーター（22クラスのトルク定格の Fanuc Beta シリーズモーター）に電力を供給します。

連続 15A では、このモーターは持続的な切削加工でかなりの軸トルクを維持でき、過熱や連続電流制限なしに生産 CNC 軸の加速要求に対応できます。

主な仕様

パラメータ

値

工作機械では、補助軸またはサブ軸が電気キャビネット内の単相電源から給電され、主軸およびスピンドルが三相主回路から給電されるのが一般的です。

SVU の単相能力は、これらの補助軸が 3相サブパネルを必要とせずに同じ Beta サーボドライブで対応できることを意味します。

単相 220–240V では、SVU1-80 は 27A の入力を引き出します。三相 200–240V では、同じ定格 15A 出力で相あたり 17A を引き出します。入力電流の違いは驚くことではありません。同じ出力で単相電源を供給するには、より高いライン電流が必要です。

SVU1-80 のキャビネット配線は、設置で使用される入力構成のいずれかに合わせてサイズ設定する必要があります。27A 単相配線とヒューズは 17A 三相とは異なり、どちらもモジュールの 15A 出力定格を超えているため、適切な回路保護が必要です。

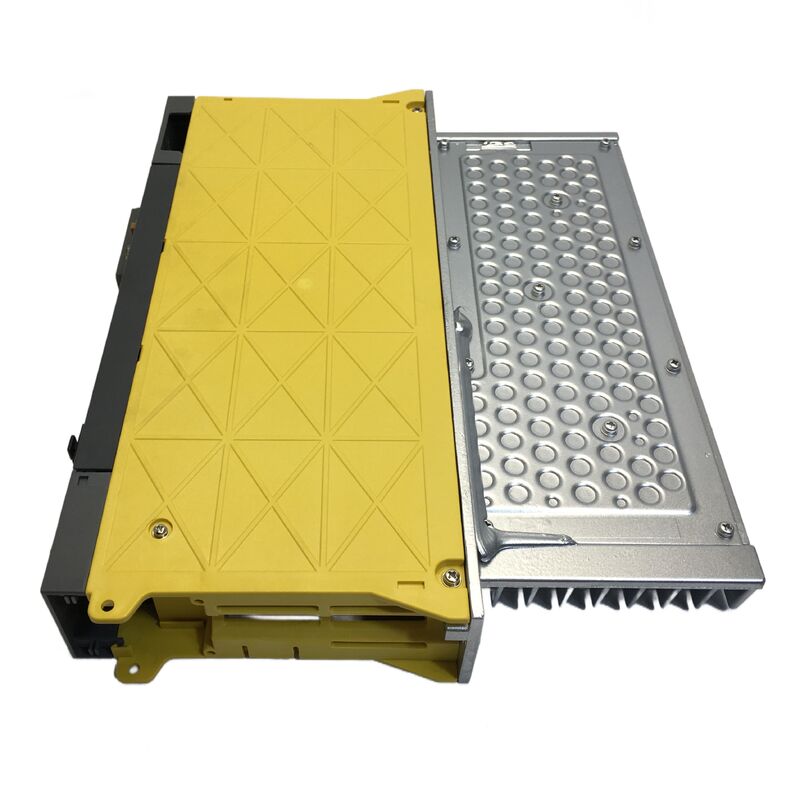

45mm 外部ヒートシンク — 物理的な設置要件

SVU1-80 の 45mm 幅の筐体は、Beta SVU シリーズのコンパクトな形状を特徴としています。外部ヒートシンクはモジュールの前面を超えて伸びています。標準的なキャビネット設置では、ヒートシンクフィンは背面パネルの切り欠きから突き出ているか、モジュールの側面に沿って配置されています。

ヒートシンクフィン全体に十分な空気の流れを確保する必要があります。冷却が不十分だと、ヒートシンクの温度がモジュールの熱保護しきい値まで上昇し、温度アラームが発生し、最終的には保護シャットダウンが発生します。

狭いキャビネットレイアウトでは、45mm の幅は利点ですが、ヒートシンクの空気の流れ要件は、SVU1-80 が取り付けられているキャビネット部分の熱設計に考慮する必要があります。

SVU1-80 を他の発熱部品の隣に配置し、結合された熱量と利用可能なキャビネットの空気の流れを考慮しないことは、高デューティサイクル運転中の早期の熱シャットダウンにつながる一般的な設置上の見落としです。

内部基板と修理に関する考慮事項

SVU1-80 には 2 つの主要な基板が含まれています。配線基板 A20B-3200-0132 と制御基板 A20B-2100-0184 です。どちらも標準的な流通チャネルでは個別に利用できません。基板レベルの障害が発生した場合の解決策は、ユニット全体の交換または専門家による部品レベルの基板修理です。

SVU1-80 の前面にある 4 つの LED diagnostic ディスプレイは、ユニットがアラーム状態になったときに障害クラスを特定するアラームコーディングを提供します。

Beta SVU シリーズのアラームコードは、Fanuc beta servo unit maintenance manual に記載されており、Alpha SVM ファミリーが使用するものとは異なります。

SVU1-80 の障害を診断する際は、Alpha SVM アラームテーブルではなく、Beta SVU アラームリファレンスを使用してください。同じ LED パターンでも、2つの製品ファミリー間で異なる障害タイプを示す場合があります。

FSSB チェーン内の Beta SVU

A06B-6093-H114 は FSSB 通信（光ファイバー）を使用して CNC のサーボカードに接続し、システム内の Alpha SVM モジュールと同じ FSSB チェーンに配置されます。CNC の観点からは、Beta SVU1-80 は他の軸と同様に FSSB チェーン上の軸です。位置コマンドを受信し、Alpha モジュールに接続するのと同じ FSSB デジタルリンクを介して速度および位置フィードバックを返します。

電源アーキテクチャの違い（自己給電 AC 対 PSM DC バス）は、CNC には透過的です。

CNC と Beta SVU 間の光ファイバー FSSB ケーブルは、清潔で損傷のない状態に保つ必要があります。

クーラントミストや加工粉塵で汚染された FSSB コネクタは、ケーブルとコネクタを最初の診断ステップとして分離しないと、ドライブ障害と区別が難しい間欠的な通信アラームを発生させる可能性があります。

よくある質問

Q1: SVU1-80 は AC 電源から自己給電されます。これは、他の Fanuc ドライブモジュールがキャビネットにない場合でも完全に独立して動作できることを意味しますか？

SVU1-80 のモーター電源回路は PSM とは独立しています。モーターを駆動するために DC バスを必要としません。ただし、FSSB を介して SVU1-80 に位置コマンドを発行する CNC コントローラーは、電源が入っており、正常に動作している必要があります。

さらに、機械の安全回路が、SVU1-80 のサーボイネーブル信号が解放される前に PSM または他のモジュールが正常であることを要求する場合、SVU1-80 は自身の電源が存在しても軸を動作させません。

自己給電という概念は、SVU1-80 が PSM の DC バスに負荷をかけないということだけであり、スタンドアロンユニットであることを意味するものではありません。

Q2: SVU1-80 (A06B-6093-H114) は、40クラスのドライブが故障した機械で SVU1-40 (A06B-6093-H113) を置き換えることができますか？

SVU1-80 は、より高い出力電流定格（SVU1-40 の 12.5A に対して 15A）とより大きな内部トランジスタを備えています。接続されたモーターが元々 beta b12/2000 または同様の 40 クラスのモーターであった場合、SVU1-80 を取り付けると、モーターが設計されたよりも高い利用可能な電流で同じモーターを駆動することになります。

サーボパラメータ（電流制限、モーター固有パラメータ）は、新しいアンプの最大値ではなく、接続されている実際のモーターに合わせて設定する必要があります。元の SVU1-40 のモーターパラメータがロードされ、SVU1-80 のより高い利用可能な電流がサーボパラメータセットで正しく制限されている場合、組み合わせは機能する可能性があります。

ただし、常に SVU をモータークラスに合わせることが正しい解決策です。SVU1-40 のモーターマッチングパラメータは、曖昧さを回避します。

Q3: 製品リストには、これが SVU-40 と SVU1-80 の両方としてラベル付けされていると記載されています。なぜ異なる指定があるのですか？

A06B-6093-H114 の一部の古い製品リストには、古い Fanuc 部品番号付け規則からの「SVU-40」指定が含まれていますが、15A 出力でのユニットの正しい現在の Fanuc 指定は SVU1-80 です。

SVU ファミリー指定の接尾辞番号（SVU1-4、SVU1-12、SVU1-20、SVU1-40、SVU1-80）は、電流クラスコードに対応しており、アンペア値に直接対応するものではありません。SVU1-80 は 80 アンペアを意味するのではなく、シリーズ内のインデックスであり、実際の出力電流は 15A です。

一部のレガシーリストの「40」は、おそらく古い命名規則を参照しています。

注文時には、部品番号 A06B-6093-H114 を使用して、このユニットを明確に指定してください。

Q4: SVU1-80 は、古い Beta SVU ユニット（PWM インターフェース付き）と比較して、どのように CNC と通信しますか？

A06B-6093-H114 は FSSB（16i/18i 世代の CNC コントロールで導入された光ファイバーシリアルバス）を使用します。以前の Beta SVU ユニット（PWM または I/O リンクインターフェース、異なる A06B-6093 サブ番号付き）は、パルス列または電気インターフェースを使用して古い CNC シリーズと通信します。

FSSB SVU ユニットは、同じ機械上の PWM インターフェース SVU ユニットと互換性がありません。CNC カードが、必要なインターフェースタイプを決定します。

15i、16i、18i、または 21i CNC を搭載した機械は FSSB を使用します。古い 0 シリーズまたは 15 コントロールを搭載した機械は、異なる部品番号を持つ PWM インターフェース Beta SVU ユニットを使用する場合があります。

Q5: SVU1-80 の 4 つの LED ディスプレイに、電源投入時にアラームパターンが表示されます。正しい最初の診断ステップは何ですか？

正確な LED パターン（4 つの LED のうちどれが点灯しているか、消灯しているか、点滅しているか）を記録し、A06B-6093 のメンテナンスマニュアルにある Fanuc beta servo unit alarm code table と照合してください。

LED パターンが Alpha SVM アラームテーブルに対応していると仮定しないでください。コーディングは異なります。

アラームコードが特定されたら、マニュアルに障害状態と推奨される診断パスが記載されています。

SVU1-80 自体を調査する前に、FSSB ケーブル接続とモーター電源ケーブル接続を確認してください。FSSB 通信エラーとモーターケーブルの障害は、内部ドライブ障害を示さないアラームコードを生成します。
