| 起源の場所 | 日本 |
| ブランド名 | FANUC |
| モデル番号 | A06B-6077-H111 |

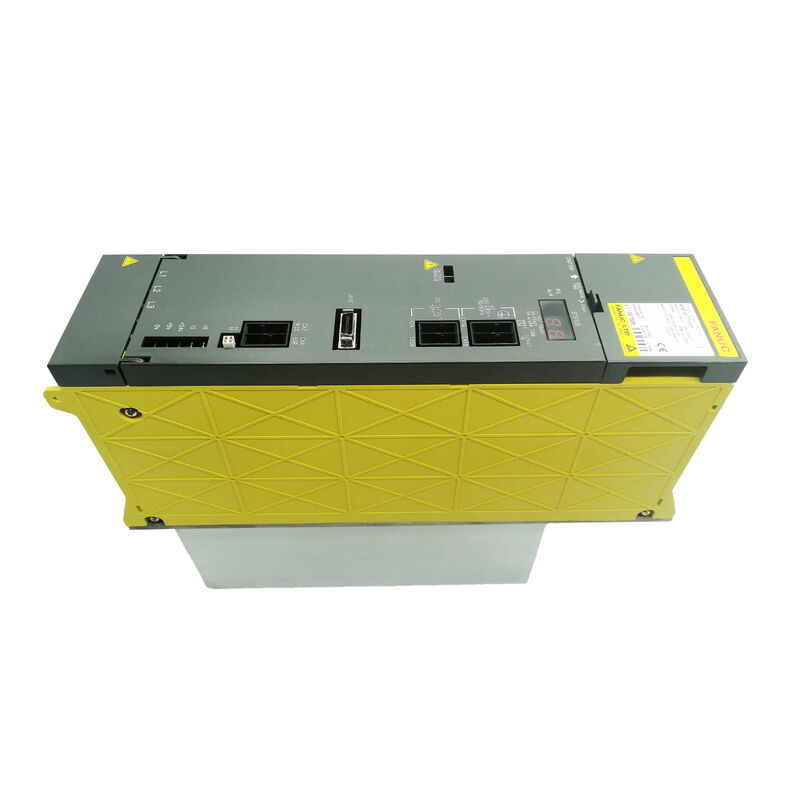

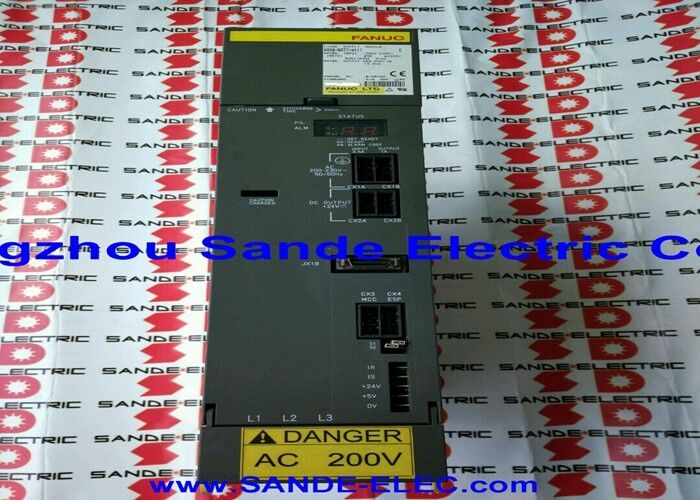

Fanuc A06B-6077-H111は、世界中の数千台のコンパクトCNC工作機械に搭載されている13.2kWのAlphaシリーズ電源モジュールです。これは、Series 0-C、0-D、16、18、および21 CNCによって制御される数十年におよぶフライス盤、旋盤、ドリルセンター、および特殊用途機器の背後にあります。これらの機械の多くは現在、サービス寿命の15年から30年の範囲にあります。そのため、PSM-11が一度も開けられず、清掃されず、ファンが交換されていない可能性が高いです。このプロファイル（古い機械、オリジナルの電源、不明なサービス履歴）は、ほとんどのPSM-11メンテナンス状況が発生する文脈であり、この記事はこの視点から書かれています。
PSM-11の故障、この特定のモジュールにおけるアラームコードの意味（より大きなPSMバリアントとの比較）、および修理と交換の決定を自信を持って行う方法を理解することは、モジュールのAC-DC変換原理の別の説明よりも、古いAlphaシステムを運用するメンテナンスチームにとってより有用です。
主な仕様
| 値 | 入力電圧 |
|---|---|
| 200〜230V AC、3相 | 入力電流 |
| 200Vで49A | DCバス出力 |
| 283〜325V DC | 出力電力 |
| 13.2kW | 配線基板 |
| A16B-2202-0461 | 制御PCB |
| A16B-2202-0420 | ファン |
| A90L-0001-0422 | 回生 |
| アクティブ（外部抵抗不要） | 外部冷却 |
| 強制空冷 — 必須 | CNC |
| 0-C/D、16、18、21、0i-A | PSM-11のAL01 — PSM-15のAL01とは異なります |
AL01は、IPM（インテリジェントパワーモジュール）が内部障害を検出したことを意味します。PSM-15およびすべてのより大きなA06B-6087モジュールでは、AL01はAC入力の過電流を意味します。同じアラーム番号でも、根本原因は全く異なり、診断パスも異なります。PSM-11にAL01が表示される場合：
AC電源に問題があることを必ずしも意味しません。
PSM-11のIPM障害は、電源トランジスタモジュールが内部保護をトリップしたことを示します。これは通常、出力段での過電流、トランジスタ接合部での過熱、または実際のトランジスタ故障が原因です。IPMが故障したと結論付ける前に、以下を確認してください：
すべてのSVMおよびSPMモジュールをDCバスバーから切断し、PSM-11単独で電源を投入してみてください。何も接続されていない状態でAL01がクリアされる場合、障害は下流のアンプ（モーター短絡、巻線絶縁故障、またはアンプトランジスタ故障）にあり、バスから過剰な電流を引き込んでいます。
バスが完全に無負荷の状態でAL01が持続する場合、PSM-11内のIPMは熱的にトリップした（外部冷却不足）か、電気的に故障しています。
これは小型のブラシレスファンで、モジュールに電源が供給されている間は常に作動します。長年の運転により、このファンのベアリングは徐々に摩耗します。ベアリングの騒音は、ベアリングが固着する前に、起動時のわずかなガラガラ音やざらつきとして聞こえる場合があります。しかし、騒がしい機械加工環境では、この早期警告はほとんど気づかれません。
ファンベアリングが固着すると、ファンが停止します。
AL02が表示されます。アラームに迅速に対応し、ファンを交換した場合（A90L-0001-0422は標準スペアです）、物語はそこで終わります。アラームを無視したり、ファンが停止したまま機械を生産に押し込んだりすると、制御PCBの温度が上昇します。
高温では、制御基板上の電解コンデンサの劣化が加速し、はんだ接合部は熱応力によるマイクロクラックを発生させ、最終的には基板コンポーネントが故障します。50〜100ドルのファン交換で始まったことが、基板レベルの修理またはユニット全体の交換につながってしまいました。
ファン交換は、PSM-11のメンテナンスアクションの中で最もROIが高いものです。
交換用ファンのコストは、モジュールの交換価値のごく一部です。
連続生産サービスで5年以上経過していることがわかっているPSM-11では、AL02が表示されているかどうかにかかわらず、計画的なメンテナンス停止中に事前にファンを交換することは、健全なエンジニアリングプラクティスです。ファンの定格サービス寿命は連続運転で上限があり、計画的な交換は生産中の予期せぬ故障を防ぎます。
AL05 — プリチャージ故障：実際に何が起こるか
AL05は、電源投入後の予想されるプリチャージ時間内にDCバスコンデンサが動作電圧に達しなかったことを意味します。
時間内に電圧がしきい値に達しない場合、AL05がトリップします。
古いPSM-11での一般的な原因：
プリチャージ抵抗の劣化。
モジュール内のプリチャージ抵抗は、コンデンサ充電中の突入電流を制限します。数千回の電源投入サイクルを経て、このコンポーネントは抵抗値がドリフトしたり、断続的なオープン回路状態が発生したりする可能性があります。
抵抗値が増加するとプリチャージ速度が低下します。増加量が大きい場合、コンデンサはタイムアウト前に動作電圧に達できません。メイン回路コンデンサの劣化。
DCバス上の電解コンデンサには、特に高温環境で動作する場合、有限のサービス寿命があります。
コンデンサが経年劣化すると、等価直列抵抗（ESR）が増加し、充電速度と効率に影響します。1つ以上のコンデンサが高ESRになった極端なケースでは、プリチャージが正しく完了しない可能性があります。
メインコンタクタの問題。
一部の構成では、プリチャージシーケンスにコンタクタの切り替えが含まれます。
固着している、または適切なタイミングで閉じないコンタクタも、AL05パターンを生成する可能性があります。すべての電源投入時に一貫して（断続的ではなく）表示されるAL05と、数年経過した機械は、コンポーネントの摩耗を示唆しています。
断続的に表示されるAL05（2回目の電源投入でクリアされることがある）は、コンタクタまたはタイミングの問題により特徴的です。
AL04 — DCリンク電圧低下：バス対供給
AL04は、DCバス電圧が動作しきい値を下回ったことを示します。
供給側：PSM-11への3相AC入力が、負荷下でバス電圧を維持するのに不十分です。
確認事項：PSM-11の入力端子での電圧（供給パネルだけでなく、負荷下でのケーブルの電圧降下は49Aでは重要です）、3相間の電圧バランス、および入力ヒューズの完全性。1つの相のヒューズ切れは、2相供給状態を引き起こし、13.2kWの出力を維持できません。バスが低下し、AL04が表示されます。
負荷側：
下流のSVMまたはSPMモジュールがバスから過剰な電流を引き込み、電圧をレギュレーション範囲以下に引き下げています。これは、通常よりも高い電流引き込みを引き起こす巻線障害が発生したモーター、または不均衡な静止電流を引き込むアンプトランジスタが部分的に故障した場合に発生する可能性があります。バス電圧を監視しながらアンプを1つずつ切断すると、このパターンを特定するのに役立ちます。
タンデムアラームパターン — SPMとPSMが同時にアラームする場合PSM-11システムの診断上重要な特徴は、特定のPSM障害が接続されたスピンドルアンプモジュール（SPM）で同時にアラームをトリガーすることです。これらのタンデムパターンを知ることは、誤診を防ぎます：
PSMファンが停止しました。SPMはPSMの状態に反応しており、独立して故障しているわけではありません。解決策：PSM-11ファンを交換してください。
PSM-11の2つの主要回路基板（配線基板A16B-2202-0461および制御PCB A16B-2202-0420）は、単独のスペアパーツとしては入手できません。どちらかの基板が故障し、コンポーネントレベルで障害を解決できない場合、モジュールはユニット全体の交換または、これらの基板の個々のコンポーネントを在庫している会社による専門的な基板修理が必要です。
機械が緊急の生産中で、ダウンタイムコストが時間あたり高い場合。
障害が基板にあり、コンポーネントレベルの修理がローカルで利用できない場合。
機械が緊急にダウンしておらず、送付修理の時間を許容できる場合。
Series 0-Cおよび0-Dコントロールは、1980年代後半から1990年代にかけてFanucの主流CNCプラットフォームでした。
PSM-11は、この世代の機械の小型構成向けにサイズ設定された電源モジュールです。
これらの機械は現在、通常20年から35年経過しています。その年齢プロファイルは、0-D機械のPSM-11が、コンポーネントレベルのサービスなしで数千万時間の運転時間を蓄積している可能性があることを意味します。バスフィルタセクションの電解コンデンサは、設置以来、定格寿命の一部で加熱されています。
制御基板のコンポーネントは、数十年にわたって熱膨張と収縮を繰り返してきました。
ファンベアリングは、機械が稼働したすべてのシフトで連続して回転してきました。
これらはすべて、PSM-11がまもなく故障することを意味するものではありません。Fanucのハードウェアは保守的に構築されており、これらのモジュールの経年劣化による故障は、壊滅的というよりは徐々に現れることが多いです。
しかし、これは、サービスを受けたことのないビンテージ0-D機械のPSM-11が、予防メンテナンスの候補であることを意味します。最低でもファンの交換、そして電解コンデンサの膨らんだ上面や電解液の漏れがないかの目視検査は、コンデンサ寿命末期の視覚的な兆候です。
FAQ
Q1: PSM-11にAL01が表示されました。機械は正常に動作していましたが、トリップしました。三相電源は正常です。何が故障しましたか？
AL01がクリアされる場合、IPMは無傷ですが、熱的にストレスを受けていました。
バスが完全に無負荷で冷却が回復してもAL01が持続する場合、IPMが故障しており、ユニットの交換またはトランジスタモジュールの交換が必要です。
Q2: 機械は電源投入時に時々AL05でトリップしますが、2回目の試行で正常に起動することもあります。これはプリチャージ抵抗またはコンデンサのどちらですか？
断続的なAL05（機械が2回目の試行で起動することもある）は、完全に故障したコンポーネントよりも、タイミングまたはコンタクタの問題を示唆しています。プリチャージ抵抗がひどく劣化していたり、コンデンサが完全にオープンになっていたりすると、障害は一貫して発生します。
再試行で解決する断続的な障害は、タイミングしきい値の境界線上にある（経年劣化と温度で悪化する）わずかなプリチャージ抵抗、または断続的に接触するメインコンタクタのいずれかを示唆しています。
電源投入試行中にバス上のDC電圧計でプリチャージシーケンスを監視すると、バスがゆっくり充電されているか（抵抗の問題）、または失敗した試行で充電されていないか（コンタクタまたは抵抗のオープン回路）を判断するのに役立ちます。
Q3: ファン（A90L-0001-0422）はモジュールが機械内にある状態で交換できますか、それとも取り外しが必要ですか？
キャビネットのレイアウトによりますが、ファンはモジュールハウジングのアクセス可能な位置に取り付けられているため、通常、PSM-11全体をキャビネットから取り外さずにアクセスして交換できます。
ファン自体は低電圧ですが、PSM-11の近くで作業する前に、機械を完全に電源オフにし、電源をロックアウトしてください。新しいファンを取り付けた後、正しい方向に回転していること、および交換用ファンの気流方向がオリジナルと一致していることを確認してください。
不適切に配置されたファンは、気流の効果を低下させるか、一部の位置ではモジュールに暖かい空気を引き込む可能性があります。
Q4: Series 21コントロールを実行している機械で、PSM-11（AL02）とSPM（アラーム59）で同時にアラームが表示されます。両方のアラームが同時に表示されました。どちらのモジュールが故障しましたか？
このタンデムアラームパターン（PSMのAL02とSPMのアラーム59の組み合わせ）は、PSMファンの停止に特徴的です。
SPMはPSMの状態に反応しており、独立して故障しているわけではありません。SPM自体はほぼ確実に機能しています。
PSM-11の内部ファン（A90L-0001-0422）を交換し、アラームをクリアして再起動してください。
SPMアラームは再度表示されないはずです。PSMファンが動作していることが確認された後にSPMアラームが再度表示される場合は、SPMを個別に調査する必要があります。ただし、両方のアラームが最初に同時に表示される場合は、ファンが圧倒的に可能性の高い原因です。
Q5: 25年前の機械のPSM-11はアラームなしで動作していますが、機械は主要なオーバーホールの時期です。オーバーホール中にどのようなPSM-11サービスを行う価値がありますか？
ビンテージ機械の主要なオーバーホール中、確実に元が取れるPSM-11サービスは以下の通りです：ファン交換（A90L-0001-0422）を保証された予防措置として実施。メインバスと制御基板の両方の電解コンデンサの目視検査（上面の膨らみ、電解液の漏れ跡、ケースの膨らみがないかを確認）。圧縮空気による外部ヒートシンクフィンの清掃（切削屑やほこりの蓄積を除去）。電源投入後のプリチャージシーケンスとバス電圧安定性のテスト。
コンデンサに劣化の物理的な兆候が見られる場合、または負荷運転中にバス電圧測定で過剰なリップルを示す場合（校正されたオシロスコープが必要）、コンデンサ交換による基板レベルの修理が適切な介入です。
目視検査と機能テストに合格し、ファン交換とヒートシンク清掃後のモジュールは、さらにかなりのサービス期間にわたって良好である可能性が高いです。
