| 起源の場所 | 日本 |
| ブランド名 | FANUC |
| 証明 | CE ROHS |
| モデル番号 | A06B-6077-H002 |

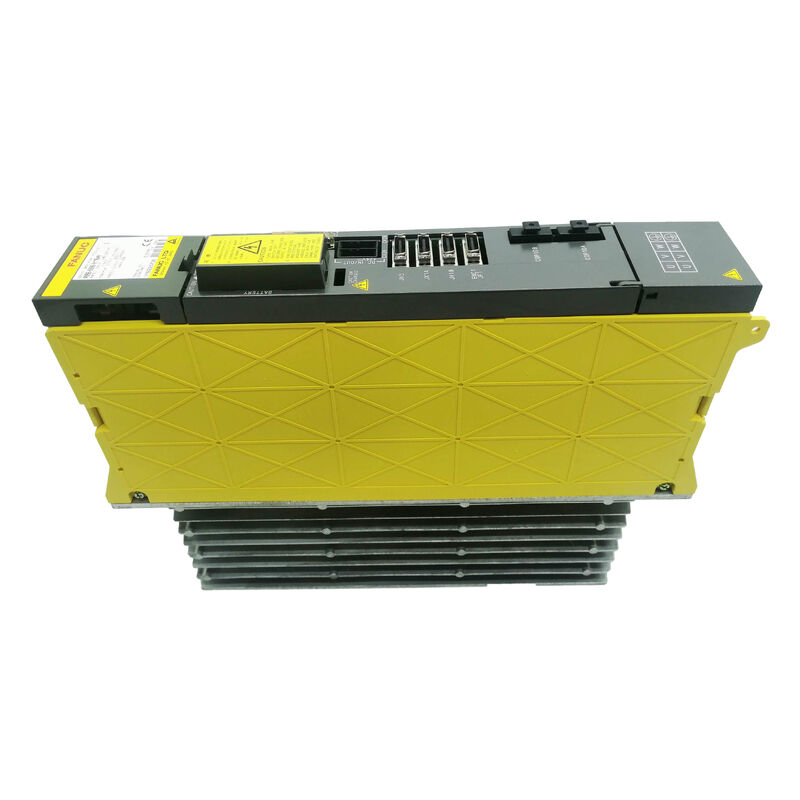

すべての他の部品に依存する部品です. それは直接機械を移動しませんが,それなしでは,何も移動しません.FANUC A06B-6077-H002アルファシリーズ電源モジュール ⇒ DCバスのサーボとスピンドルアンプモジュールに AC電源を供給するユニットライトが点滅するときにクラッシュするのではなく,安全に引き戻すことができるように.
これは双軸対応モジュールFANUC Alphaシリーズサーボとスピンドルアンプと並行して動作するように設計されています.2つの制御軸そして,アルファ・モーターラインの小さな端にマッチされています. 通常は,ターン,加工センターの小さなアルファ・スピンドルとセルボモジュールと組み合わせられます.他のCNC機械工具で,完全なPSM-11またはそれ以上のモジュールがアプリケーションのために大きすぎる場合.
DC バスの電圧は283V~325Vの範囲, aから派生した200~230V AC 50/60HzすべてのFANUC Alpha PSMと同様に,A06B-6077-H002は,電源停止時の動力エネルギー回収機能も管理します.スピンドルモーターの回転慣性は,制御停止またはツール引き戻しのために十分な長時間,CNC制御およびサーボシステムを動かすために電気エネルギーに変換されます100ms未満の中断では,機械の安全要件に合わせてパラメータレベルで動作をカスタマイズできます.
| パラメータ | 価値 |
|---|---|
| 部分番号 | A06B-6077-H002 |
| 代替部品番号 | A06B6077H002 |
| シリーズ | FANUC アルファシリーズ電源モジュール |
| 制御する軸 | 双軸 (2軸) |
| 互換モーター | FANUC アルファシリーズ サーボ&スピンドルモーター |
| 互換性のある制御装置 | FANUC アルファシリーズCNCコントローラ |
| 入力電源 | 200~230V AC 50/60Hz 3相 |
| DC バスの電圧 | 283V~325V DC |
| 出力電流 (各軸) | L軸/M軸の配置 (通常は5A / 10A;機械説明書で確認) |
| 動作温度 | 0~55°C (32~131°F) |
| 貯蔵温度 | -20〜60°C (-4〜140°F) |
| 相対 の 湿度 | 20~95% RH 凝縮しない |
| 体重 | 8.5kg |
| 参考マニュアル | B-65162 ありがとうございました |
| 基準 | DIN VDE 0160 |
A06B-6077-H002は FANUC アルファ駆動システムの前部に位置します 板から原始の三相交流を取り出しサーボとスピンドルアンプモジュールを供給するDCバス電圧に直線動力軸が強くブレーキをすると エネルギーがどこかに流出し,PSMがその流れを管理しますDC バスの過電圧からシステムを保護する.
停電の反応機能は あまり議論されていないが 実用的に重要な機能ですCNC制御は,十分な時間を必要とする 秩序ある停止を実行する ツールを引き戻すA06B-6077-H002は,その窓の間,動いているスピンドルの回転慣性を一時的なエネルギー源として使用する.リアルな問題に対する 優雅な解決策ですFANUCの機械は 電気事故の後 道具を作業部位に埋めておくよりも 優雅に停止する傾向があります
このモジュールは,アルファ・システムの小型構成空間や電力の要求が大きいPSM-26,PSM-30,またはPSM-37のバリエーションを必要としない機械のためのコンパクトなAlphaサーボとスピンドル増幅器とペアリング.接続されたアンプのために正しいPSMサイズを取得することが重要です大きすぎると システムが使わなくなる容量で 支払います 容量が大きすぎると 容量が大きすぎると 容量が大きすぎると 容量が大きすぎると 容量が小さすぎると 容量が小さすぎると 容量が小さすぎると 容量が小さすぎると
動作温度範囲は0~55°Cほとんどの気候で標準的な産業用制御キャビネット環境をカバーします.上端では,キャビネット冷却は考慮に値します.熱限界に近い持続的な動作は部品の寿命を短縮します.20~95% RH 凝縮しない工業用電子機器の標準湿度値です.不凝縮の資格は,冷蔵庫から温室に移動した後,モジュールを電源化させないことを意味します.十分な暖房時間がない湿った空間.
アット8.5kgFANUCの電源電子機器に特有の構築密度があります 内部に大きなトランスフォーマー質量を持つ固体ユニットですマウントハードウェアとDINレールの互換性は標準的なFANUC Alphaパネルレイアウトコンベンションに従います増幅機モジュールは,PSMの右側にあるDCバスバーで接続される.
A06B-6077-H002は,FANUCによって生産が中止され,新しいユニットはもはや工場チャネルを通じて入手できないことを意味します.このモジュールの市場は3つのトラックで動いています:改造された交換単位,試験された使用物そして壊れたユニットの修理.
テストされたユニットはすぐに出荷され 失敗したモジュールはコアに戻ります特定のユニットが既知の履歴で戻されたときに修理は正しい選択です特に,機械がドライブ構成に固有のパラメータを持っている場合.価格が重要なときの有用性とサプライヤーの保証が工場のバックアップの代わりです.
どの経路を取ろうとも モジュールが実用的なFANUCシステムで負荷下で試験バンチで動いているだけじゃない正確に初期化するが,電源軸運動下で直流バスを維持できないPSMは機能モジュールではなく,その区別は負荷テストでのみ明らかになる..
Q1:A06B-6077-H002とは何か?FANUC Alphaシステムではどのような役割を果たしていますか?
A: それは電源モジュール (PSM)FANUC Alphaシリーズ駆動システムでは,入ってくる3相交流電圧を,サーボとスピンドルアンプモジュールを供給するDCバス電圧に変換します.また,エンジンのブレーキからの再生エネルギーを管理し,スピンドル動力エネルギー回収を通じて電源障害バックアップを提供します.
Q2: FANUC Alpha のサーボとスピンドルモジュールは,A06B-6077-H002 に互換性があるのはどれか?
A:このPSMは,小型アルファ増幅器の配置のために設計されています. 通常はコンパクトアルファ伺服モジュール (SVM) と小型アルファスピンドルモジュール (SPM) とペアリングされます.特定のアンプ組み合わせは,機械のモーター選択と軸数に依存増幅機モジュールを入れ替えるか,ペアする前に,常に機械の電気図を確認してください.
Q3: A06B-6077-H002 はまだ FANUC の新品で入手できますか?
A: いいえ.このモジュールは,FANUCによって停止され,工場のチャネルでもはや利用できません.利用可能な供給は,リニューアルされた交換ユニット,テストされた使用済みストック,専門的なCNC部品サプライヤーとFANUCサービスパートナーを通じて,故障したモジュールに対する修理サービス.
Q4:A06B-6077-H002の故障の原因は?
A: 最も一般的な故障モードはコンデンサータの劣化DCバスフィルターセクション (DCバス過電圧または負荷下での不安定性)IGBTまたは直流モジュールの故障電源の急増から,コントロールボードの障害汚染や部品老化によって引き起こされる.多くの故障は,良くない受信電力の品質に遡ります十分な冷却装置なしで熱限界で持続的に動作する.
Q5: このモジュールは,FANUC αi (Alpha i) シリーズアンプと使用できますか? それともオリジナルのAlphaシリーズだけですか?
A:A06B-6077-H002は,オリジナル アルファシリーズ後に登場した αi (Alpha i) シリーズではなく,ドライブシステムである.両世代は異なる DC バス アーキテクチャとコネクタ インターフェースを使用し,直接交換できない.対応する電源モジュールはA06B-6110またはA06B-6120シリーズ.
