| 起源の場所 | 日本 |
| ブランド名 | FANUC |
| 証明 | CE ROHS |
| モデル番号 | A06B-6058-H223 |
部品番号: A06B-6058-H223
メーカー: FANUC株式会社 (日本)
製品タイプ: ACサーボアンプ — デュアル軸
シリーズ: Sシリーズ

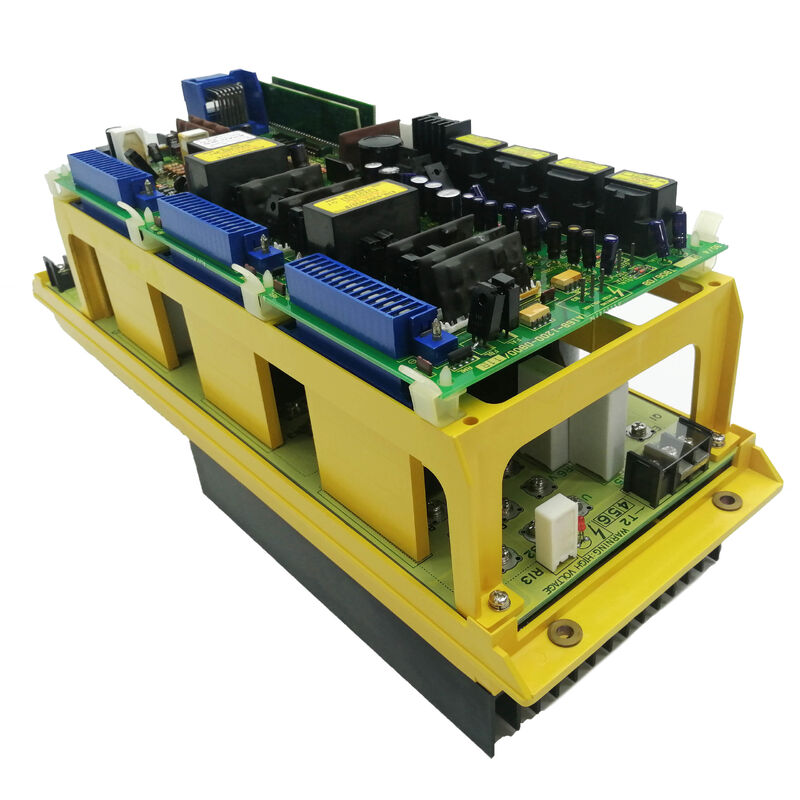

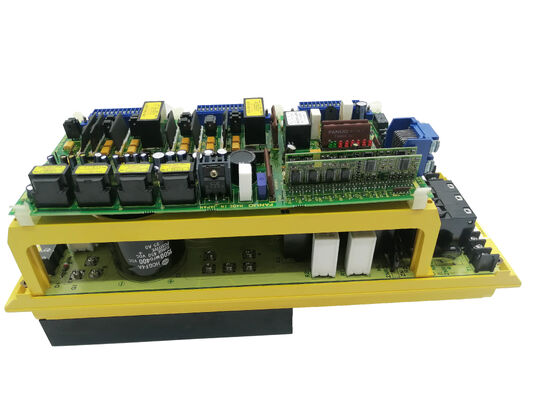

A06B-6058-H223は、FANUCのSシリーズのデュアル軸デジタルサーボアンプです。このドライブプラットフォームは、1980年代後半から1990年代にかけてCNC旋盤、マシニングセンタ、研削盤を駆動しました。これらのドライブが搭載された機械は、5年での交換サイクルを想定して作られていませんでした。多くの機械は構造的に堅牢で、現在も現役で稼働しているため、A06B-6058-H223は忘れ去られた部品ではなく、依然として求められる部品となっています。
0-B/0-C/15コントロールとこのアンプ間のデジタルインターフェースは、アナログインターフェース時代からの真の進歩を表していました。位置ループデータはCNCからデジタルで流れ、ドライブは内部で速度と電流制御を処理します。デュアル軸ハウジングは、単一のモジュールからL軸とN軸の両方を同時に制御します。これは2軸機械や大型マシニングセンタの2軸サブグループで実用的であり、キャビネットの部品点数を削減し、軸間でDCバスを共有します。

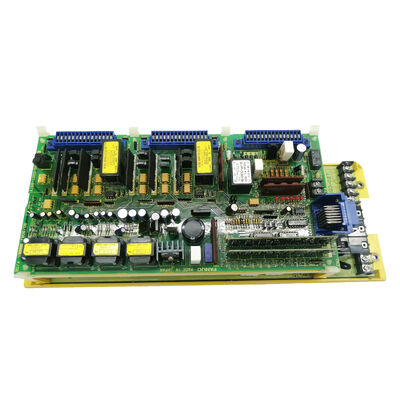

内部のA16B-1200-0800コントロールボードは、個別に交換可能なコンポーネントです。パワートランジスタではなくコントロールセクションに障害が確認された場合、ボードを個別に調達して交換することができます。これは、アンプ全体を交換するよりも経済的な方法です。
A06B-6058-H223を交換するための3つの方法があります:
3つのオプションすべてに共通する質問: ユニットは、両方の軸で実際の0Sまたは5Sモーターを使用し、切削負荷の下で稼働中のFANUCシステムでテストされましたか？ ベンチで障害なく初期化されるドライブは、2つの生産軸を確実に実行できるドライブと同じではありません。
| パラメータ | 値 |
|---|---|
| 部品番号 | A06B-6058-H223 |
| シリーズ | Sシリーズ |
| CNC | FANUC 0-B, 0-C, Series 15 |
| 軸 | デュアル (L + N) |
| モーター | モデル 0S, 5S (両軸) |
| コントロールボード | A16B-1200-0800 |
| ステータス | 生産終了、アフターマーケットでアクティブ |
Q1: A06B-6058-H223と互換性のあるFANUC CNCコントロールはどれですか？
FANUC 0-B, 0-C, および Series 15 です。初期の0-Aコントロールはアナログサーボインターフェースを使用しており、互換性がありません。新しいコントロール (16i, 18i, 0i) は異なるシリアルサーボバス (FSSB) を使用しており、Sシリーズアンプとは互換性がありません。直接の代替品はありません。
Q2: このドライブはどのモーターに対応していますか？
両軸のFANUC Model 0Sおよび5S ACサーボモーターです。これらは、この世代のFANUC機械に標準装備されている赤キャップモーターです。同じモータータイプは、L軸とN軸の位置間で互換性があります。
Q3: A16B-1200-0800コントロールボードは、ドライブ全体を交換せずに交換できますか？
はい。コントロールボードは個別の交換可能なコンポーネントです。障害診断で、パワートランジスタではなくコントロールセクションが故障箇所であると確認された場合、A16B-1200-0800を個別に交換することは、ドライブ全体の交換よりも大幅に経済的です。
Q4: A06B-6058-H223の一般的な故障原因は何ですか？
出力段のパワートランジスタの故障が最も一般的なハードウェア障害であり、通常はモーター巻線障害、ケーブル短絡、または過電流イベントによって引き起こされます。ヒューズ切れは二次的な結果です。トランジスタ修理の一部として常にヒューズを交換してください。単独で交換しないでください。コントロールボードの障害は、機械が停止する前にCNCディスプレイに特定の軸アラームコードとして表示されます。
Q5: A06B-6058-H223を直接置き換えることができる最新のFANUCドライブはありますか？
いいえ。Sシリーズのアーキテクチャは、0-B/0-C/15コントロール世代に紐づいています。最新の直接交換品はありません。サーボレトロフィットには、CNCコントロールのアップグレードも必要です。コントロールと機械システムが健全な機械の場合、動作するA06B-6058-H223を調達することが実用的な解決策となります。
