FANUC A06B-6044-H008 ACスピンドルサーボユニット — CNCスピンドル制御用アナログドライブ

信頼性の高いスピンドル性能を支えるドライブ

古いFANUC制御機械を引退させない機械工場でこのユニットがよく見られるのには理由があります — それは機能し、何十年も機能し続けています。 FANUC A06B-6044-H008 は、アナログインターフェイスアーキテクチャを中心に構築されたACスピンドルサーボユニットで、FANUC モデル6 ACスピンドルモーター とペアになるように設計されており、初期のFANUC SYSTEM 10/11 コントロール を実行している機械で一般的に見られます。

これは繊細な電子機器ではありません。ドライブは堅牢なアルマイト処理された金属筐体 に収められており、スピンドル制御PCBカードはユニットの上部にしっかりと固定されています — 後期のオールインワン設計よりも現場修理をはるかに簡単にした実用的で保守しやすいレイアウトです。日本の富士山の近くにあるFANUCの施設で製造されており、その品質は原産国を反映しています。

機械がダウンし、このドライブがその中心にある場合、CNC修理コミュニティが長年サービスを提供してきた、よく理解され、よく文書化されたユニットを扱っています。

技術仕様

このユニットの特徴

A06B-6044-H008は、FANUCのスピンドルドライブがアナログ信号を介して通信していた時代に属しており、後世代のアンプで使用されるシリアルバスプロトコルではありません。これは、CNCがアナログ電圧として速度コマンドを送信し、ドライブがそれに応じて応答することを意味します — デジタルオーバーヘッドのレイヤーが少ないシンプルな信号パスですが、クリーンな信号整合性を維持するために、ケーブル配線とシールドに細心の注意を払う必要があります。

スピンドルモータータイプは、PCBカード上のROMチップを介して選択されます。H008の場合、オンボードROMはJ11であり、ドライブとモーターの関係を定義し、ユニットがフィードバックを解釈し、速度制御を実行する方法を制御します。ROMの互換性を確認せずにトップカードを交換することは、現場交換で最も一般的な間違いの1つです — 電源を入れる前に再確認する価値があります。

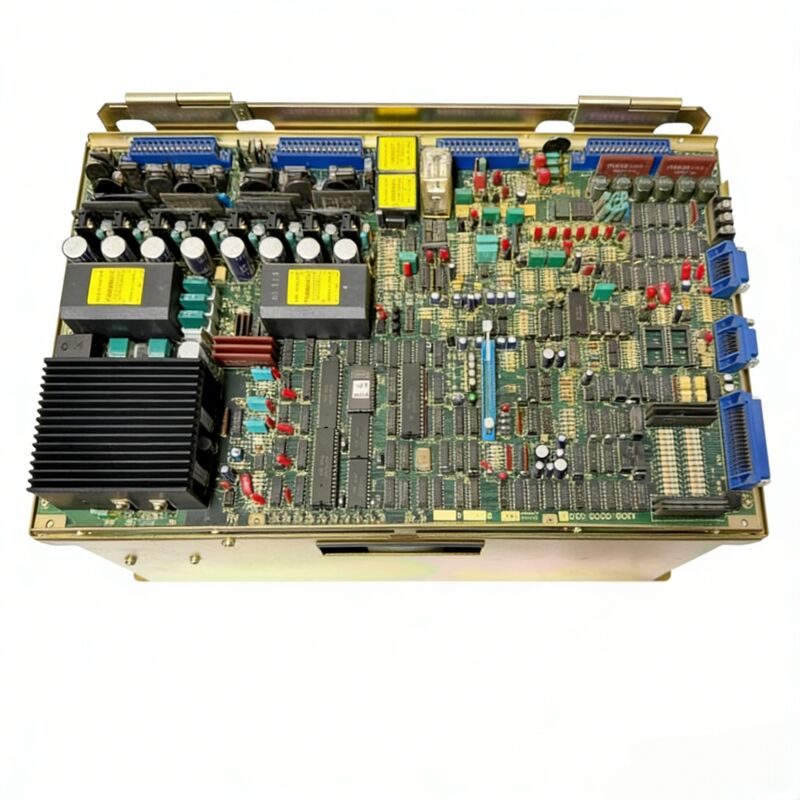

A20B-0009-0531スピンドルカードは、メインドライブシャーシの上部にプラグインします。電源部とは独立して交換できるため、障害がトランジスタモジュールや下部の電源コンポーネントではなく、制御ボード側に限定されている場合に大きな利点となります。一般的なアラームコードとその意味

このユニットを扱う現場技術者は、いくつかの繰り返し発生するアラームコードに遭遇する可能性が高いです。最も一般的なものについての簡単な参照を以下に示します:

AL-01 (モーター過熱)

• — モーター冷却ファンを確認し、過負荷状態を点検し、詰まった空気通路を清掃してください。AL-05 (制御電源ヒューズ切れ)
• — ヒューズAF2またはAF3を示します。欠陥のあるPCBまたは異常な供給電圧が原因です。AL-08 (高入力電圧)
• — 多くの場合、間違った電圧セレクタースイッチの設定が原因です。200V対230Vの設定を確認してください。AL-09 (ヒートシンク過熱)
• — 冷却ファン故障またはヒートシンクフィンに蓄積したほこり。必要に応じて清掃および交換してください。AL-11 (DCリンク過電圧)
• — 高いラインインピーダンスまたはトランジスタモジュールまたはPCBの故障を示している可能性があります。修理施設に連絡する前にこれらのアラームを理解しておくと、診断時間と往復のやり取りを大幅に節約できます。

調達と修理の考慮事項

A06B-6044-H008の新品在庫はまれです — これはFANUCがまだ製造しているユニットではありません。現在市場で入手可能なほとんどのユニットは

再生品または中古品であり、誰がテストし、何をチェックしたかによって品質は大きく異なります。一致するFANUCテストリグとクローズドループフィードバックテストを使用した徹底的なベンチ評価は、ユニットが生産機械に戻される前に本当に機能していることを確認する最も信頼性の高い方法です。修理は実行可能なパスです。モジュール構造は、経験豊富なショップが完全なユニット交換ではなく、個々のコンポーネント交換で電源部障害、コンデンサ劣化、PCB障害に対処できることを意味します。このドライブが生産復帰のボトルネックとなっている機械の場合、専門のFANUCサービスプロバイダーを通じて、即日または翌日ターンアラウンド修理オプションが存在します。

よくある質問

Q1: A06B-6044-H008はどのスピンドルモーターを駆動するように設計されていますか？

A: このユニットは

FANUC モデル6 ACスピンドルモーターに適合しています。ペアリングは、A20B-0009-0531スピンドルカードのJ11 ROMチップによって決定されます。ROMを変更せずに別のモーターモデルを使用し、ドライブを再構成しないと、誤った動作またはアラーム障害が発生します。Q2: このドライブは、SYSTEM 10/11以降の新しいFANUC CNCコントロールで使用できますか？

A: FANUC SYSTEM 10/11コントロール用に設計されており、アナログインターフェイスを介して通信します。後期のデジタルバスベースのFANUCコントローラー（Series 16/18/21など）との統合は、一般的に簡単ではなく、通常は追加のインターフェイスハードウェアまたは変換なしでは推奨されません。

Q3: このユニットで最も一般的な故障モードは何ですか？

A: 電源部のコンデンサ劣化が最も頻繁な経年劣化による故障であり、それに続いて冷却ファン故障によるヒートシンク過熱アラーム（AL-09）が発生します。スピンドルカードのPCB障害も一般的であり、通常は電源モジュール障害よりもコスト効率が高く対処できます。

Q4: スピンドルカード（A20B-0009-0531）は、A06B-6044-Hシリーズの他のドライブのカードと互換性がありますか？

A: 直接ではありません。Hシリーズの各スピンドルカードには、互換性のあるモーターモデルを定義する特定のROMが搭載されています。たとえば、H007はJ10 ROMを備えたA20B-0009-0530を使用します。ROMの互換性を確認せずにHサフィックスバリアント間でカードを交換すると、不一致の動作が発生します。

Q5: 中古ユニットが購入前に適切にテストされているかどうかをどのように判断できますか？

A: セラーに、ユニットがライブFANUCテストリグでクローズドループ条件下でテストされたかどうかを尋ねてください — 電源を入れて明らかな損傷がないか確認しただけではありません。正当なベンチテストでは、動作RPM範囲全体での速度調整、電流出力、およびアラームフリーの動作を確認する必要があります。「電源オン」または「目視検査済み」のみと記載されているユニットは、大幅にリスクが高くなります。
