| 起源の場所 | 日本 |
| ブランド名 | FANUC |
| 証明 | CE ROHS |
| モデル番号 | A06B-1401-B105 |

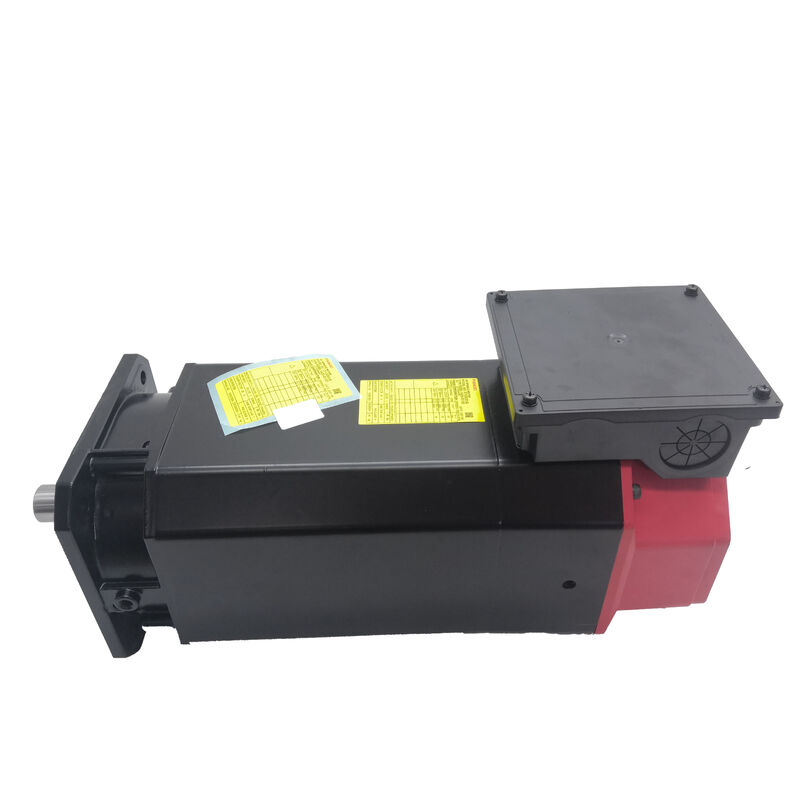

部品番号: A06B-1401-B105
検索名: A06B1401B105, FANUC A06B-1401-B105, Fanuc A06B1401B105
モーターモデル: αi 0.5/10,000
分類: Fanuc Alpha iシリーズ ACスピンドルモーター — 0.5 kW、最大10,000 RPM、フランジマウント、ストレートスムースシャフト、内蔵IMZ磁気センサー、ブレーキなし
| パラメータ | 値 |
|---|---|
| 主な用途 | 精密ハードウェアコンポーネント、コネクタボディ、電子エンクロージャーを製造する VMC。ワークピースエンベロープと工具径が αi 0.5/10,000 の速度と電力範囲に適合し、表面仕上げ要件が低振動での高スピンドル速度の恩恵を受ける場合。 |
| モーターモデル | αi 0.5/10,000 |
| 定格出力 | 0.5 kW |
| 最高速度 | 10,000 rpm |
| 相数 | 3相 |
| 極数 | 4 |
| 入力電圧 | 85–220V AC、50/60 Hz |
| 取り付け | フランジ |
| シャフトタイプ | ストレートスムース (SLK — キー溝なし) |
| ブレーキ | なし |
| スピンドルセンサー | Bタイプ (IMZ内蔵) |
| 冷却 | 前方排気ファン |
| 対応アンプ | ストレート |
| 対応コントローラ | Fanuc Series 0i, 15i, 16i, 18i, 21i, 30i, 31i, 32i |
| 原産国 | 日本 |
0.5 kW および 10,000 rpm の出力を持つ A06B-1401-B105 は、Fanuc の αi AC スピンドルモーターレンジのコンパクトな部類に属します。これは、大きなビレットの深切り荒加工や硬質材の重切削には適していません — そして、そのように設計されたものでもありません。このモーターは、スピンドルエンベロープが物理的に小さく、ワークピースと工具も同様にコンパクトで、生のトルク出力よりも高速度に到達し維持する能力が重視される工作機械向けに設計されています。アルミニウム合金ワークピースを扱うドリルタップセンター、電子部品や精密ハードウェア部品用の小型加工センター、100–200mmスイイングクラスのコンパクトCNC旋盤、PCBドリルやマイクロフィーチャー加工用の特殊機械などが、αi 0.5/10,000 が適した場所です。10,000 rpm では、1mm径のドリルは非鉄金属ドリルに必要な表面速度で回転します。0.5 kW の消費電力は控えめなため、機械の電気設計では、サーボ軸電力に加えて重いスピンドル電力予算を考慮する必要はありません。重要なのは比例関係です。A06B-1401-B105 は、コスト削減のために仕様が不足しているモーターではなく、ワークピース、工具、生産プロセスが 0.5 kW / 10,000 rpm の動作ウィンドウに適合する特定のクラスの工作機械に適切にサイズ設定されたスピンドルモーターです。同じ機械パッケージに大型のスピンドルモーターを無理に組み込んでも、機械が実際に受ける負荷に対する切削性能は向上しません。熱負荷、モーター重量、アンプ定格、キャビネット電力予算が増加するだけで、機械が設計された動作条件下で有用な追加トルクは得られません。
IMZセンサー: 位置決めとリジッドタッピングのための内蔵磁気Zパルス
A06B-1401-B105 の説明にある "IMZ" という名称は、モーターの運用上最も重要な機能の 1 つを示しています。それは、モーター本体内部に組み込まれた "内蔵一体型磁気Zパルスセンサー" です。
シャフトスピンドルオリエンテーションは、同じZパルス基準に依存します。CNCが特定の角度位置でスピンドルを停止するようにコマンドを出した場合（ツールチェンジ、ワークピースのインポジションローディング、またはC軸操作のため）、IMZセンサーは、ドライブシステムがその角度位置を識別してロックオンすることを可能にします。自動ツールチェンジがシフト中に何度も行われる小型加工センターでは、信頼性の高いスピンドルオリエンテーションは生産に不可欠な機能です。IMZセンサーがモーター本体内部に統合されていることは、外部に別個に取り付けられるデバイスではなく、パッケージング上の利点です。アライメントが必要な外部センサーヘッドがなく、リモートマウントされたデバイスへの別個のエンコーダーケーブルがなく、センサーとシャフト間の機械的なカップリングがなく、実際のシャフト位置とセンサーが報告するものとの間に角度誤差が生じることもありません。フランジマウントとスムースシャフト: 小型スピンドル駆動系の標準構成A06B-1401-B105 のフランジマウントにより、モーターは機械のスピンドルハウジングまたは駆動ブラケット面に直接ボルトで固定できます。これにより、調整可能なマウントフットやベースプレートのアライメントを必要とせずに、モーターシャフトをスピンドル駆動入力に対して正確な軸方向および半径方向のアライメントで配置できます。スペースが限られており、モーターが機械構造の近くまたは内部に配置される小型工作機械では、フランジマウントが標準的なアプローチです。
ストレートスムースシャフト（SLK — キー溝なし）は、摩擦クランプカップリングハブを介してトルクをスピンドル駆動系に伝達します。0.5 kW では、カップリングを介して伝達されるトルクは控えめであり、適切に指定されたスプリットハブクランプカップリングは、キー溝が小径シャフトに導入する応力集中なしに信頼性の高いトルク伝達を提供します。スムースシャフトは、キーとキー溝を清掃して損傷しないように注意する必要なく、メンテナンス時のカップリングの取り付けと取り外しを容易にします。
キー溝付きシャフトを必要とするドライブ設計の機械（カップリングハブがキーによる確実な係合を中心に設計されている場合）の場合、A06B-1401-B155 は、同じ αi 0.5/10,000 ファミリー内のキー溝付きシャフトバリアントです。トルク、速度、センサー、取り付けは同じです。シャフト構成のみが異なります。注文前に、故障したモーターのシャフトタイプを確認してください。
アンプおよびCNC互換性A06B-1401-B105 は、Fanuc αiシリーズスピンドルアンプ (αiSP) と共に動作します。0.5 kW では、αiSP 2.2 または αiSP 1.5 のコンパクトユニットが、特定の機械構成に応じて適切なペアリングとなります。モーターは、標準の Fanuc αi スピンドルモーター電源および信号ケーブルセットを介してアンプに接続されます。
互換性のあるCNCプラットフォームには、Fanuc Series 0i-D, 0i-F, 16i, 18i, 21i, 30i-A, 30i-B, 31i-A, 31i-B, および 32i が含まれます。このモーターは、異なるモーター駆動インターフェースを使用するオリジナルの α (非i) シリーズスピンドルアンプや、Fanuc β (ベータ) シリーズスピンドルドライブとは互換性がありません。
シャフトA06B-1401シリーズは、αi 0.5/10,000 モーターを複数のシャフトおよびセンサー構成でカバーしています。注文前に機械に装備されているバリアントを知ることが不可欠です。間違ったシャフトタイプは、異なるカップリングハードウェアを必要とし、構成によっては異なるセンサー配線を必要とします。部品番号
シャフトキー溝IMZセンサー
A06B-1401-B105 PCB スルーホールドリル、マイクロフライス加工、ファインフィーチャー彫刻用の特殊 CNC 機器。小径工具と要求の厳しい表面速度要件により、10,000 rpm のスピンドル速度は単に有用であるだけでなく不可欠です。なし (SLK)
A06B-1401-B155ストレートあり (キー溝付き)
ありA06B-1401-B175ストレート
あり (キー溝付き)
B105は、ブレーキなし、スムースシャフト、IMZ装備のベースライン構成です。小型加工センターやドリルタップマシンで、重力負荷保持の必要がなく、カップリング設計がスムースボアクランプハブを使用する場合に最も一般的なバリアントです。
| 主な用途 | コンパクトCNCドリルタップセンター。 | アルミニウム合金、真鍮、エンジニアリングプラスチックを高速スピンドルで加工する小型ドリルタップ加工センター。10,000 rpm により小径工具での生産的な切削が可能になり、IMZセンサーはフローティングタップホルダーなしのリジッドタッピングをサポートします。 | 精密CNC加工センター（電子部品およびマイクロコンポーネント用）。 |
|---|---|---|---|
| 精密ハードウェアコンポーネント、コネクタボディ、電子エンクロージャーを製造する VMC。ワークピースエンベロープと工具径が αi 0.5/10,000 の速度と電力範囲に適合し、表面仕上げ要件が低振動での高スピンドル速度の恩恵を受ける場合。 | 小型CNC旋盤。 | 100–200mm スイングクラスのコンパクト旋盤。スピンドルは外部 αi スピンドルモーターで駆動され、IMZセンサーは Y 軸（装備されている場合）でのリジッドタッピングの位置フィードバックを提供し、10,000 rpm は小径ワークピースでの高表面速度をサポートします。 | PCBドリルマシンおよびマイクロマシニングプラットフォーム。 |
| PCB スルーホールドリル、マイクロフライス加工、ファインフィーチャー彫刻用の特殊 CNC 機器。小径工具と要求の厳しい表面速度要件により、10,000 rpm のスピンドル速度は単に有用であるだけでなく不可欠です。 | IMZ は "内蔵磁気Zパルスセンサー" で、固定された角度位置でスピンドル 1 回転あたり 1 つの基準パルスを生成します。Fanuc CNC はこのパルスを 2 つの主要な機能に使用します。"リジッドタッピング" — タッピングサイクル中にスピンドル回転と Z 軸送り速度を同期させ、ねじピッチがフローティングタップホルダーに依存するのではなく機械的に制御されるようにします — および "スピンドルオリエンテーション" — ツールチェンジや C 軸操作のためにコマンドされた角度位置でスピンドルを停止および保持します。機能する IMZ 信号がないと、互換性のある機械ではリジッドタッピングとスピンドルオリエンテーションは利用できません。 | Q2: B105 は B155 とシャフトが異なりますか？交換には影響しますか？ | よくある質問 |
| Q1: このモーターの IMZ 機能は実際にはどのように機能しますか？ | IMZ は "内蔵磁気Zパルスセンサー" で、固定された角度位置でスピンドル 1 回転あたり 1 つの基準パルスを生成します。Fanuc CNC はこのパルスを 2 つの主要な機能に使用します。"リジッドタッピング" — タッピングサイクル中にスピンドル回転と Z 軸送り速度を同期させ、ねじピッチがフローティングタップホルダーに依存するのではなく機械的に制御されるようにします — および "スピンドルオリエンテーション" — ツールチェンジや C 軸操作のためにコマンドされた角度位置でスピンドルを停止および保持します。機能する IMZ 信号がないと、互換性のある機械ではリジッドタッピングとスピンドルオリエンテーションは利用できません。 | Q2: B105 は B155 とシャフトが異なりますか？交換には影響しますか？ | はい、影響します。B105 は "キー溝のないストレートスムースシャフト（SLK）" を持ちます。B155 は "キー溝付きシャフト" を持ちます。機械のスピンドル駆動装置のカップリングハブは、特定のシャフトタイプに適合しています。スムースボアクランプハブはキー溝付きシャフトに正しく係合せず、キー溝付きハブボアは対応するキーなしではスムースシャフトに正しく適合しません。注文前に必ず元のモーターのシャフトタイプを確認してください。交換するモーターが B105 の場合は B105 を注文し、B155 の場合は B155 を注文してください。 |
Q3: A06B-1401-B105 とペアになる Fanuc スピンドルアンプはどれですか？
Q4: この部品を注文する際にコア交換は必要ですか？コア交換の要件はサプライヤーによって異なります。A06B-1401-B105 を提供する多くの販売店やサービス施設は "コア交換" を基本としています。つまり、修理可能な故障ユニットを取引の条件として返却する必要があるか、追加のコアチャージが適用されます。このポリシーにより、サプライヤーは修理用在庫を維持でき、交換なしで直接購入するよりも価格を競争力のあるものに保つことができます。故障したモーターがハウジングまたはシャフトに物理的な損傷を受けている場合、ユニットが有効な交換コアとして適格かどうかを、出荷前にサプライヤーに確認してください。
Q5: このモーターは交換ではなく修理できますか？はい。A06B-1401-B105 は "修理可能なモーター" です。資格のある Fanuc スピンドルモーター修理施設は、最も一般的な故障モードに対処できます。ベアリング交換（サービスにおけるスピンドルモーター故障の最も頻繁な原因）、絶縁故障後のステーター巻線修理または巻き直し、IMZセンサー交換、機械的損傷後のシャフト修理または交換。この価格帯と入手可能性レベルのモーターの場合、特に修理サイクル中に故障ユニットを稼働させ続けるためのスペアモーターを利用できる施設では、修理がより迅速で費用対効果の高い方法であることがよくあります。常に、文書化された Fanuc スピンドルモーターの経験を持ち、修理後に互換性のある αi アンプでモーターをテスト実行できる修理施設を使用してください。
