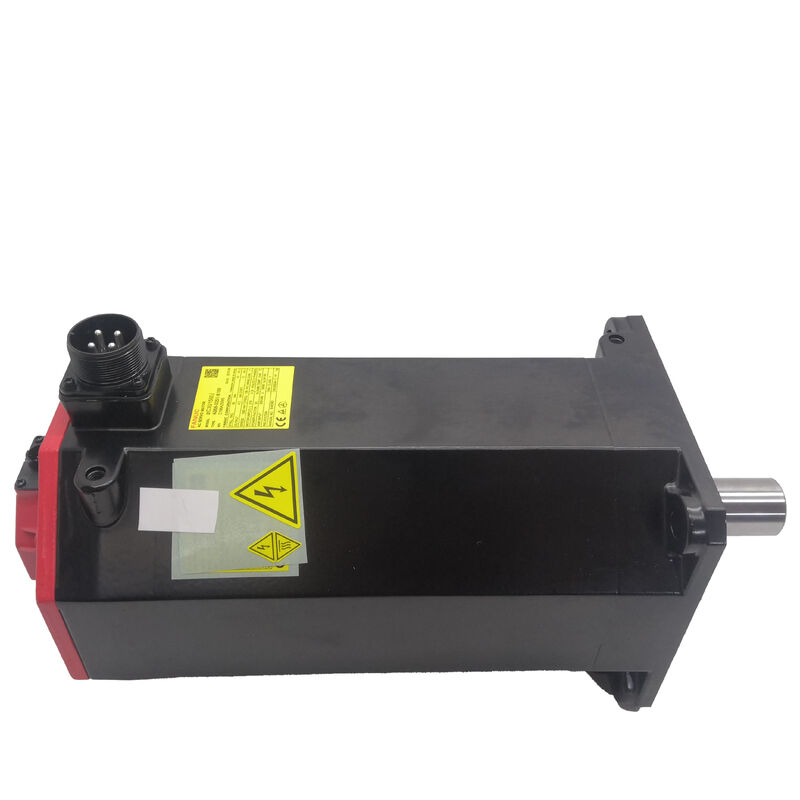

ファナック A06B-0253-B400 ACサーボモーター
αiF 30/4000、ストレート軸、24Vブレーキ、A1000アブソリュート
製品概要
部品番号: A06B-0253-B400
検索キーワード: A06B0253B400, FANUC A06B-0253-B400, Fanuc A06B0253B400
モーターモデル: αiF 30/4000
分類: ファナック Alpha iFシリーズ ACブラシレスサーボモーター -- 30 Nm 保持トルク、4,000 rpm 最大回転数、ストレートスムース軸、24Vスプリング作動ブレーキ、Alpha i A1000 アブソリュートパルスコーダー、IP65
技術仕様
| パラメータ |
値 |
| 部品番号 |
A06B-0253-B400 |
| モーターモデル |
αiF 30/4000 |
| 保持トルク |
30 Nm |
| ピークトルク |
40 Nm |
| 最大回転数 |
4,000 rpm |
| 相数 |
3相 |
| パルスコーダー |
Alpha i A1000 (シリアルアブソリュート) |
| エンコーダー分解能 |
1,000,000パルス/回転 |
| 軸タイプ |
ストレートスムース (SLK -- キー溝なし) |
| 電磁ブレーキ |
24Vスプリング作動 |
| 保護等級 |
IP65 (標準) |
| 絶縁クラス |
クラスF |
| 動作温度 |
0℃～+40℃ |
| 対応アンプ |
ファナック αiシリーズ サーボアンプ (αiSV) |
| 対応コントローラ |
ファナック Series 0i, 15i, 16i, 18i, 21i, 30i, 31i, 32i |
| 配送 |
別途送料要 (大型) |
| 原産国 |
日本 |
30 Nm 保持トルク – ヘビーアクスル用途向けに設計
A06B-0253-B400は、30ニュートンメートルの連続保持トルクと40 Nmのピークトルクを加速時に発生させ、αiFシリーズの中でもハイエンドに位置します。このモーターは、切削負荷下での持続的なトルクが不可欠な大型CNC工作機械のヘビーな主軸送り軸用に設計されています。
30 Nmの保持トルクにより、このモーターは16mmピッチのボールねじで10 kN以上の連続軸方向推力を維持でき、大型横型マシニングセンタのサドル駆動、大型縦型マシニングセンタのテーブル駆動、またはメートル径の鍛造品を扱う大型CNC旋盤のクロススライド軸に最適です。
24Vスプリング作動ブレーキ: 安全性を追求した設計
B400サフィックスは、フェールセーフの原則で動作する24Vスプリング作動電磁ブレーキを示します。電源が印加されるとブレーキは解放され、電源が切断されると、制御信号なしで即座にスプリングが作動します。
縦軸用途では、このブレーキはシャットダウン、非常停止イベント、または電源中断時に重いアセンブリの重力による移動を防ぎ、ワークピースや工具を落下軸による損傷から保護します。
ストレートスムース軸: 高トルクカップリング
ストレートスムース軸 (SLK – キー溝なし) は、ハブの内径と軸の外径間の摩擦によってトルクを伝達します。40 Nmのピークトルクでは、全加速時の滑りを防ぐために、適切なカップリングの仕様と取り付けが重要です。
A1000アブソリュートエンコーダー: 位置保持
1,000,000パルス/回転のAlpha i A1000シリアルアブソリュートパルスコーダーを搭載したこのモーターは、バックアップバッテリーにより電源オフ時でも多回転位置を保持します。これにより、電源投入後の毎回のリファレンスサーチが不要になり、安全な機械復旧のための即時位置確認が可能になります。
配送に関する注意
A06B-0253-B400は大型フレームのサーボモーターであり、貨物輸送が必要です。貨物輸送時間を見込み、リフトゲートサービスや scheduled delivery appointments などの配送要件を確認してください。
A06B-0253シリーズ構成リファレンス
| 部品番号 |
軸 |
キー溝 |
ブレーキ |
エンコーダー |
保護等級 |
| A06B-0253-B000 |
テーパー |
あり |
なし |
A1000アブソリュート |
IP65 |
| A06B-0253-B100 |
ストレート |
あり |
なし |
A1000アブソリュート |
IP65 |
| A06B-0253-B400 |
ストレートスムース |
なし |
24Vスプリング |
A1000アブソリュート |
IP65 |
| A06B-0253-B400#0100 |
ストレートスムース |
なし |
24Vスプリング |
A1000アブソリュート |
IP67 |
| A06B-0253-B300 |
テーパー |
あり |
24Vスプリング |
A1000アブソリュート |
IP65 |
主な用途
- 大型横型マシニングセンタの主テーブルおよびサドル駆動
- 大型VMCおよびガントリーマシンの縦軸駆動
- 大型CNC旋盤のキャリッジおよびクロススライド駆動
- 大型フォーマット5軸マシニングセンタの主軸送り
よくある質問
縦軸用途でこのモーターに24Vブレーキが不可欠なのはなぜですか？
サーボロックは、位置を保持するためにアンプの電源をアクティブにする必要があります。24Vスプリング作動ブレーキは、アンプ電源に依存しない機械的な保持を提供し、電源が切断されると自動的に作動して重い軸の重力による移動を防ぎます。
IP65とIP67バリアントの違いは何ですか？
標準のB400はIP65シーリング（防塵・噴流保護）を備えています。B400#0100バリアントは、高クーラント暴露環境向けにIP67（最大1メートルの深さまでの短時間浸漬保護）にアップグレードされています。
このモーターは電源投入後に毎回ホームサーチが必要ですか？
いいえ。Alpha i A1000アブソリュートエンコーダーは、バックアップバッテリーにより電源オフ時でも多回転位置を保持するため、通常の電源サイクル後のリファレンスサーチトラバースが不要になります。
このモーターはどの増幅器とペアになりますか？
A06B-0253-B400には、適切な電流定格のファナック αiシリーズサーボアンプ (αiSV) が必要です。互換性のあるCNCには、Fanuc Series 0i-D/F, 16i, 18i, 21i, 30i, および 31i が含まれます。
スムース軸をキー溝付き軸バージョンに置き換えることはできますか？
いいえ。軸構成は既存のカップリングハードウェアと一致する必要があります。キー溝付きカップリングの場合は、A06B-0253-B100（ストレートキー溝、ブレーキなし）またはA06B-0253-B300（テーパーキー溝、ブレーキ付き）を使用してください。
