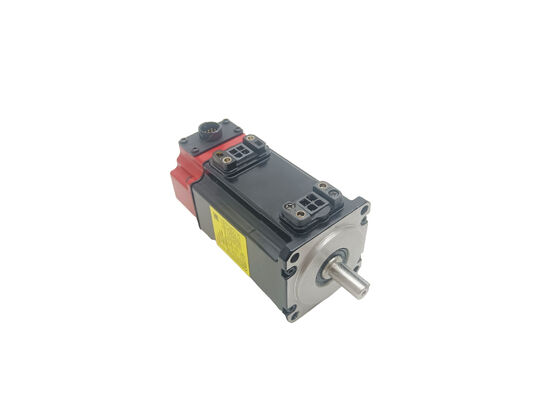

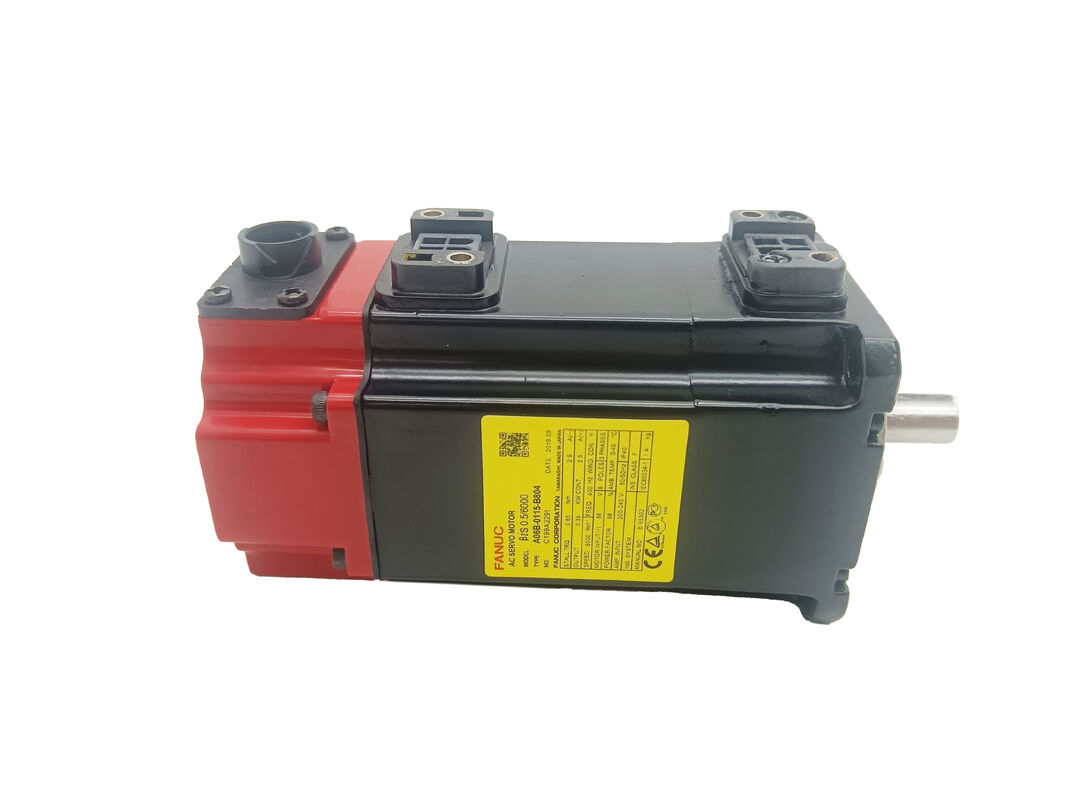

ファナック A06B-0115-B804 βisシリーズ ACサーボモーター
ファナックのβisシリーズのブラシレスACサーボモーター。エントリーレベルのCNCマシンや、ファナックグレードの品質とエコシステム統合が必要だが、αiクラスのパフォーマンスオーバーヘッドは不要なコスト効率の高い自動化構築向けに設計されています。
製品概要
ファナック A06B-0115-B804は、小型マシン、軽量軸、および競争力のあるシステムコストで信頼性の高い、繰り返し可能な動作を必要とするアプリケーションを対象とした、コスト最適化された目的設計のサーボモーターです。B804サフィックスは、特定のエンコーダ仕様とコネクタ構成を定義するため、互換性には正確な部品番号の一致が不可欠です。
主な仕様
| パラメータ |
値 |
| モデル番号 |
A06B-0115-B804 |
| モータータイプ |
ブラシレスACサーボ |
| シリーズ |
ファナック βis |
| フィードバックシステム |
シリアルエンコーダ |
| ドライブ互換性 |
ファナック βiシリーズ サーボアンプ |
| 冷却方法 |
セルフクーリング（自然対流） |
| 取り付けタイプ |
フランジマウント |
| アプリケーションフォーカス |
エントリーレベルCNC / 軽量産業オートメーション |
技術的特徴
シリアルエンコーダ技術
デジタルシリアル伝送は、工作機械環境における電気的ノイズへの感度を低減し、電気的にノイズの多いキャビネットでクリーンで信頼性の高いフィードバックを提供します。
アンプ自動識別
互換性のあるβiシリーズサーボアンプは、モーターの識別データを自動的に読み取り、電源投入時に対応するパラメータをロードするため、セットアップが簡素化され、構成エラーが削減されます。
セルフクーリング動作
自然対流冷却は、外部ファンや液体冷却回路を不要にし、設置を簡素化しますが、持続的な高負荷動作では熱的制約を考慮する必要があります。
フランジマウント構造
標準的なサーボモーターフランジインターフェースにより、シャフトカップリングまたはギアヘッド接続による予測可能な機械的設置が保証されます。
一般的なアプリケーション
- 2軸および3軸CNC旋盤送りおよびクロススライドドライブ
- 小型立形マシニングセンタのX、Y、Z軸ドライブ
- CNCタレットパンチ軸位置決め
- 小型マシンのワイヤーEDM軸制御
- 半自動組立ステーションの直線軸ドライブ
- コンベアおよび搬送システムの位置決め軸
- 小型プラズマおよびウォータージェット切断軸ドライブ
- 教育およびトレーニング用CNCマシン軸制御
互換性・統合
CNCキャビネット内のファナックβiシリーズサーボアンプモジュールとペアになるように設計されており、シリーズ0i-D、0i-F、および関連するβiシステムコントローラ構成で動作します。シリアルエンコーダインターフェースは、単一ケーブルでモーター識別、位置フィードバック、およびフォルトレポートを処理します。
交換・調達ガイドライン
正確な部品番号の一致
B804サフィックスは必須です。隣接するコード（B800、B802など）は、コネクタ形状またはエンコーダプロトコルが互換性がありません。
パラメータバックアップ手順
モーターを取り外す前に、必ずCNCコントローラの完全なパラメータセットをバックアップしてください。軸固有のチューニングデータはコントローラに格納されており、バックアップから復元する必要があります。
交換ユニットの考慮事項
正規販売店を通じて新品が入手可能。再生品は、ベアリング交換、エンコーダ検証、およびパフォーマンステストのドキュメントを含める必要があります。
よくある質問
A06B-0115-B804はどのサーボアンプと組み合わせて使用するように設計されていますか？
シリーズ0i-D、0i-F、および関連するβiシステムコントローラ構成で動作するCNCキャビネット内のファナックβiシリーズサーボアンプモジュール用に設計されています。設置前に、特定のサーボアンプモジュールタイプと定格出力を確認してください。
βisシリーズは、ファナックのαisシリーズとどのように異なりますか？
βisシリーズは、より控えめなパフォーマンス要件を持つ軽量用途向けのファナックのコスト最適化されたティアです。αisシリーズは、より高い動的応答とトルク密度を持つ高性能アプリケーションを対象としています。これらは異なるアンプファミリーとペアになり、相互に交換できません。
B804サフィックスは、他のB8xxサフィックスバリアントと交換可能ですか？
いいえ。サフィックスはエンコーダ仕様とコネクタ構成を定義します。異なるB8xxコードは、コネクタ形状またはエンコーダプロトコルが互換性がありません。常に元のモーターのネームプレートから正確なフル部品番号を使用してください。
交換用モーターはCNCコントローラで手動設定が必要ですか？
βiシリーズアンプは、エンコーダIDから標準モーターパラメータを自動ロードします。CNCコントローラに格納されている軸固有のパラメータ（移動制限、トルククランプ値、加速設定）は、モーター交換後にパラメータバックアップから復元する必要があります。
再生品のA06B-0115-B804を購入する際に確認すべきことは何ですか？
ベアリング交換、シリアルエンコーダの点検と検証、およびファナック仕様に対する機能パフォーマンステストを確認してください。特に生産クリティカルなアプリケーションでは、再構築の範囲とテスト結果をカバーする書面によるドキュメントを要求してください。
