| 起源の場所 | 日本 |
| ブランド名 | FANUC |
| 証明 | CE ROHS |
| モデル番号 | A06B-0085-B103 |

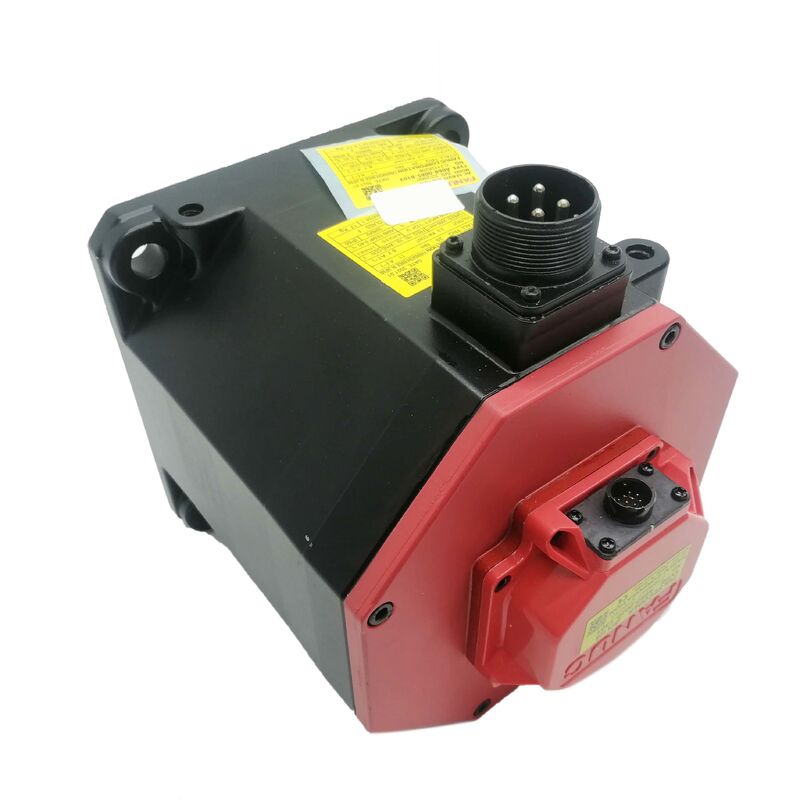

FANUC 交流電動サーボモーター
Fanuc A06B-0085-B103は,FanucのαisシリーズからブラシのないACサーボモーターである.Fanucの統合されたサーボ駆動エコシステム内で使用するために設計された物理空間,重量,または多軸密度がより小さなモーターフレームを正しいエンジニアリング選択にする機械軸に,完全なαiクラスのエンコーダーパフォーマンスとアンプ互換性をもたらします.
これはより大きなモーターの妥協版ではありません. αisシリーズは専用製品ラインとして開発されました.増幅器の自動認識,システムレベルの統合行動は,Fanucの全 αi 範囲で見つかったものと同一です. αis モーターは,同じアンプモジュールに接続し,同じシリアルインターフェースで通信します.そして,αiファミリーの他のモーターと同じCNCコントローラ環境で構成されています..
B103 の 後尾 は 特定 し て おり, その 後 の 部分 で,この ユニット の エンコーダー タイプ と コンネクタ 構成 を 定義 し て い ます.どのアンプモジュールは互換性があるか特に,交換供給については,電源変更なしで,モーターが既存のマシンに直接インストールされるかどうか,B103 の後置きを含む 全部品番号が正確に一致しなければならない..
| パラメータ | 価値 |
|---|---|
| モデル番号 | A06B-0085-B103 |
| エンジンの種類 | ブラシなしのACサーボ |
| シリーズ | Fanuc αis (小型フレーム) |
| フィードバックシステム | シリアルエンコーダー |
| フレームクラス | コンパクト / 小さい |
| ドライブ互換性 | FANUC αiシリーズ サーボアンプ |
| 冷却方法 | 自動冷却 (自然気流) |
| マウントタイプ | フレンズマウント |
| アプリケーション フォーカス | CNC機械ツール / 工場自動化 |
Fanucのサーボモーターラインナップは,慣性クラスとフレームサイズを幅広くカバーします. The αis series addresses a specific part of that range — compact axes on CNC machines and automation equipment where the torque and speed requirements are well within what a small-frame motor can deliver大きなモーターを設置すると その周辺の機械構造を 再設計することになります
A06B-0085-B103は,そのプロファイルに適しています. 指定または交換する前に理解する価値のあるいくつかの特徴:
シリアルエンコーダーとデジタル送信αisシリーズは,アナログインターフェイスを持つアナログ解析器やインクリメンタルエンコーダーを使用していません. シリアル送信は電気的に騒々しい機械ツール環境でよりクリーンです.ケーブルの長さに関連した信号劣化に対してより抵抗力がある位置値と共に故障診断データを保持できる. これらすべては,説明ができない位置誤りや使用中の不快な故障の可能性を軽減する.
パワーアップでアンプの自動識別A06B-0085-B103が互換性のあるαiシリーズサーボアンプに接続されたとき,ドライブはエンコーダーからモーターアイデンティティデータを読み取り,対応するモーターモデルのパラメータを自動的に読み込みます.この動作は,初期稼働とモーター交換の両方から手動設定の層を削除し,他の方法では追跡するのに時間がかかるパラメータ不一致エラーのクラスを排除します.
密度の高い軸の配置のためのコンパクトなフレームサイズ制限された構造体容量に詰め込まれた複数のサーボ軸を持つ機械では 亜スピンドル,回転テーブル,ツール交換機負荷機 √ αis フレームサイズにより,機械はより大きなモーターボディの周りの機械設計を損なうことなく,動きの要求を満たすことができます.
設置されたベース全体で一貫した信頼性αisシリーズは,世界的なCNC製造でかなりのサービス履歴を蓄積しています.Fanuc サービスエンジニアと資格のある第三者のモーター修理センターの両方によく理解されています.障害が発生した場合の迅速な復旧をサポートします.
A06B-0085-B103は,Fanuc駆動が記録のプラットフォームであり,コンパクトで信頼性の高いサーボ軸が要求される多軸型CNC機械および自動化システムで最も一貫性があります.
A06B-0085-B103は,Fanuc αiシリーズサーボアンプモジュールで動作し,0i,16i,18i,21i,30i,31i,32iシリーズコントローラファミリーを実行するCNCキャビネットにインストールされている. Communication between motor and amplifier runs over Fanuc's serial encoder interface — either through direct encoder cable connection or via the FSSB (Fanuc Serial Servo Bus) architecture depending on the specific cabinet configuration.
増幅器の自動識別機能は エンコーダからのモーターデータを 読み取りますこれは,アンプが新しいモーターを認識し,手動パラメータ入力なしで標準モーターモデルをロードすることを意味しますソフトウェアの移動制限,トルククランプ値,加速と減速の設定は機械に依存し,エンジンの交換後に機械のパラメータバックアップから再充電しなければならない..
B103コネクタ仕様にマッチするケーブルは交渉不可である.B103後尾で定義される電源コネクタとエンコーダーコネクタの幾何学は,マシン内のケーブル組件にマッチしなければならない.壊れたモーターから元のケーブルを再利用する 損傷がない限り 通常最も信頼性の高いアプローチです新しいケーブルが必要であれば,Fanucまたは認可された配送業者から購入し,機械のオリジナルの配線図を参考にしてください.
A06B-0085-B103は,Fanuc αのインストールベースに定期的に交換される部品です.過去20年間でFanuc CNCプラットフォームで構築された機械は,補助軸と副軸にαisシリーズモーターを使用しています.設備の容量は,この部品番号がメンテナンスやMROの調達に定期的に現れることを意味します.
代替計画 に 関する 幾つ か の 実用 的 な 点:
パーツ番号の精度が問題ですB103は,B100,B102,または他の隣接した変種と交換できない.エンコーダタイプとコネクタの向きは,修正なしに直接インストールを防ぐ方法で,後尾コードの間に異なるオーダーする前に 壊れたモーターの名札から 部品番号を確認してください
パラメータのバックアップは分解前に壊れたモーターを外す前に 機械の完全なパラメータセットをバックアップします交換後に軸特異のチューニングを復元することは,ドキュメントだけでパラメータを再構築しようとするよりも,現在のバックアップでより速く信頼性があります.
新品と改造品Fanuc の認可された配送ネットワークを通じて新しいユニットと,資格のあるサーボモーター再構築センターから再製造されたユニットの両方が利用できます.ローヤリングの交換を検証するユニットの出荷前にFanuc仕様に対するエンコーダー検査と性能検証が行われ,文書化されました.
Q1. どのFanuc CNCコントローラがA06B-0085-B103と互換性があるか?このモーターは,シリーズ0i,16i,18i,21i,30i,31i,32iを含むαiシリーズ伺服増幅機モジュールを使用するFanuc CNCシステムと互換性がある.設置前に,特定の増幅機モジュールの種類と電力の評価を機械の電気文書に確認する..
Q2.αisシリーズと標準αiシリーズを区別するのは何ですか?αis 名称は,αi 製品ファミリー内のコンパクトな小型フレームモーターを示します. αis シリーズは同じシリアルエンコーダーシステム,アンプ互換性,標準のαiシリーズとして,物理的なサイズと対応する出力範囲の違いテクノロジーや生態系の違いではありません
Q3. B103 の後尾は,交換中に別の B1xx 変数で置き換えられるか?いいえ 尾音はエンコーダー仕様とコンネクタの設定をコードします同じベースモデル番号内の異なるサフックスのバリエーションは互換性のないコネクタジオメトリやエンコーダープロトコルを持つことができる.車の名前プレートから正確な完全な部品番号を使用して常に交換する.
Q4. A06B-0085-B103を交換するには,CNCコントローラにパラメータを手動で入力する必要がありますか?αiシリーズアンプは電源アップ時にエンコーダーIDから標準モーターモデルのパラメータを自動的に読み込み,基本モーター認識は自動的に行われます.軸特有のパラメータは,移動制限,トルク設定,加速値 はマシンに依存し,交換が完了した後,パラメータバックアップファイルから復元する必要があります..
Q5. 再製造されたA06B-0085-B103を評価する際には,何を確認すべきですか?少なくとも,リコンダクタがベアリングを交換し, シリアルエンコーダを検査し 検証したことを確認してください.そして出荷前にFanucのモーター仕様に合わせて機能性能試験を行った改造プロセスと試験結果の書面文書を要求する,特に高負荷または精密度が重要な軸向けモーターの場合.
