Fanuc A06B-0078-B403 — αisシリーズ CNC工作機械軸用コンパクトACサーボモーター

FANUC · ACサーボモーター · αisシリーズ

製品概要

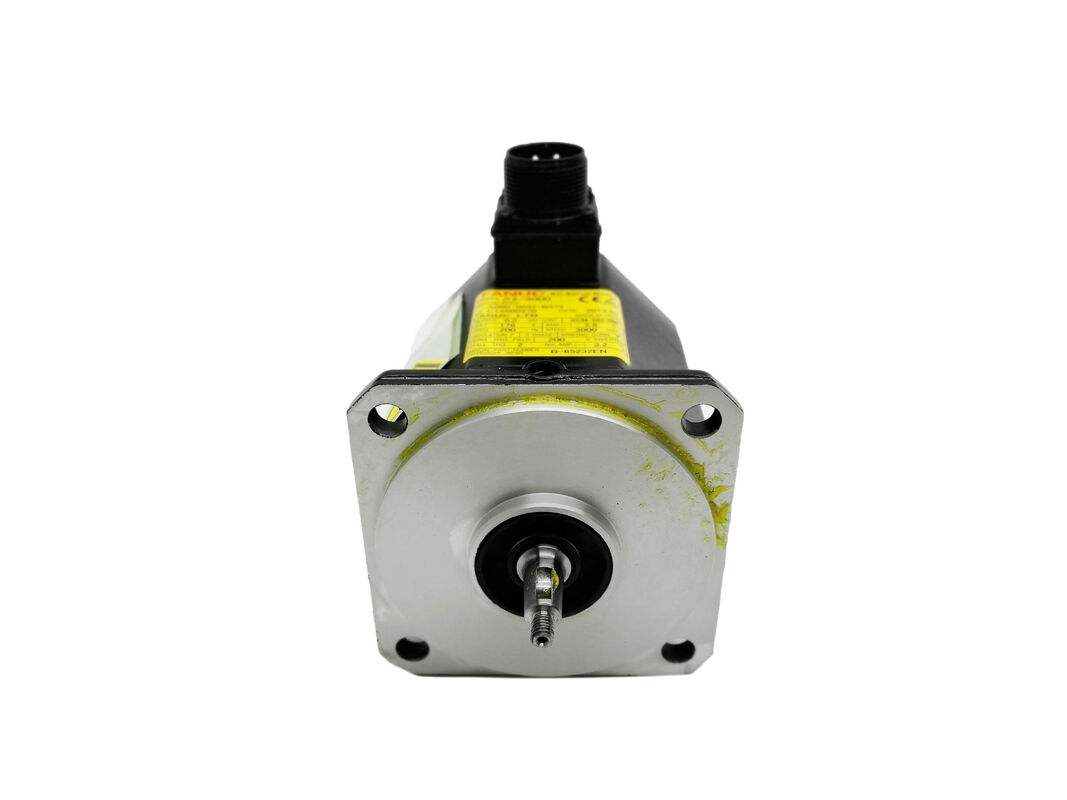

Fanuc A06B-0078-B403は、FanucのαisシリーズのコンパクトなブラシレスACサーボモーターです。これは、Fanucの広範なαiサーボモーターラインナップにおける小型フレームバリアントです。CNC工作機械およびファクトリーオートメーション環境内で、完全に適合したドライブ・モーターシステムの一部として機能するFanucのαiシリーズサーボアンプモジュールとの統合のために特別に設計されています。

標準のαiシリーズモーターが中〜大型軸アプリケーションを対象としているのに対し、αisの名称は、物理的なスペースが限られている、移動質量が低い、または複数のサーボ軸がコンパクトな機械フットプリントを共有する軸向けに最適化されたパッケージを反映しています。このモーターは、Fanucグレードの位置決め精度と応答性を、より小さなフレームで提供し、αiエコシステムから外れることはありません。同じシリアルエンコーダアーキテクチャ、同じアンプ互換性、CNCコントローラーを介した同じパラメータ管理を備えています。

B403の接尾辞は一般的な記述子ではありません。これはモーターのエンコーダバリアントとコネクタ構成を指定しており、ケーブルの互換性とアンプのペアリングを直接決定します。接尾辞を正しく選択することは、ベースモデル番号を正しく選択することと同じくらい重要です。特に既存の機械の交換部品を調達する場合。

主な仕様

αisシリーズが設計された理由

αisの名称には理由があります。Fanucのサーボモーターラインナップは、慣性クラスとフレームサイズでセグメント化されており、αisシリーズは、より大きなフレームのトルクヘッドルームを必要としないが、αiファミリーの他の製品と同じエンコーダ解像度、アンプ互換性、および信頼性基準を必要とするアプリケーションを対象としています。このモーターのポジショニング方法には、いくつかの注目すべき点があります。

フィードバック品質を損なうことなくコンパクトなフットプリント。 αisシリーズは、αiラインナップ全体で見られるのと同じシリアルエンコーダアーキテクチャを使用しています。これは、モーターの物理的なサイズに関係なく、高解像度の位置データ、リアルタイムのエンコーダ障害検出、およびシームレスなアンプ認識を意味します。コンパクトさはフィードバックの整合性を犠牲にしません。

αiアンプエコシステム向けに適合。 A06B-0078-B403は、Fanuc CNCキャビネット内のαiシリーズサーボアンプモジュールに接続されます。アンプは、電源投入時にシリアルエンコーダからモーターIDデータを読み取り、手動でのパラメータ入力なしに正しいモーターモデルを自動ロードします。機械メーカーやサービスエンジニアにとって、これは交換またはシステム拡張中のセットアップエラーの一般的な原因を取り除きます。

産業環境におけるシリアルエンコーダの利点。 デジタルシリアル伝送は、電気的にノイズの多い工作機械環境での長距離ケーブル配線において、アナログレゾルバ信号よりも本質的にノイズに強いです。αisエンコーダは、特定のエンコーダバリアントに応じて、絶対またはインクリメンタル位置モードもサポートします。これはB403接尾辞にエンコードされた詳細です。

スペースに制約のある多軸機械に適しています。 3軸、4軸、または5軸のサーボ軸がコンパクトな構造に詰め込まれている機械（ロータリーテーブル、ツールチェンジャー、サブスピンドル、テールストックなど）では、より小さなαisフレームにより、エンジニアはより大きなモーター本体の周りの機械的なエンベロープを再設計することなく、トルクと速度の要件を満たすことができます。

一般的なアプリケーション

A06B-0078-B403は、Fanuc駆動の大型機械の一部として、小型で信頼性の高いサーボ軸が必要なCNCおよびオートメーションプラットフォームで最も一貫して見られます。

• CNC旋盤のサブスピンドルおよびテールストック位置決め
• 自動工具交換装置の駆動軸
• CNCロータリーテーブルおよびインデックスヘッド制御
• コンパクトマシニングセンターの補助軸
• 5軸機械の傾斜および回転軸ドライブ
• Fanucロボットアームの関節アクチュエータ
• 小型精密研削軸ドライブ
• ガントリーローダーおよび部品移送位置決め

ドライブとコントローラーの互換性

A06B-0078-B403は、Fanucのαiシリーズサーボアンプモジュール内で動作します。これらのモジュールは、Series 0i、16i、18i、21i、30i、31i、および32iのコントローラーファミリーを含むFanucコントローラーファミリーを実行するCNCキャビネットに収容されています。モーターとアンプは、特定のキャビネットアーキテクチャに応じて、FanucのFSSB (Fanuc Serial Servo Bus) または直接シリアルエンコーダ接続を介して通信します。

モーターはエンコーダインターフェースを介してアンプによって自動識別されるため、標準構成ではパラメータロードはほとんど自動で行われます。とはいえ、交換設置の際は、機械のパラメータバックアップに対して検証を行い、軸固有のチューニングデータ（加速制限、トルク制限、ソフトウェア移動境界など）がモーター交換後に正しく復元されていることを確認する必要があります。

A06B-0078-B403のケーブルセットは、B403コネクタ仕様によって定義されます。電源ケーブルとエンコーダケーブルの両方が、この特定の接尾辞のコネクタスタイルとエンコーダプロトコルに一致する必要があります。故障したモーターから元のケーブルを可能な限り保持するか、元の機械配線図を使用してFanucまたは正規販売店から交換ケーブルを入手してください。

交換部品調達に関する注意

A06B-0078-B403は、世界中の製造業でαisシリーズモーターを実行するFanuc駆動CNC機械の設置ベースの規模により、一般的に交換されるユニットです。交換部品を調達する際は：

完全な部品番号は正確に一致する必要があります。B403は、B400、B402、またはその他の接尾辞バリアントと互換性がありません。エンコーダタイプとコネクタの向きは、ケーブルの改造やパラメータ変更なしに設置できない方法で異なる場合があります。

新品および再生品のユニットの両方が、Fanucの正規サービスネットワークおよび認定されたサードパーティ製サーボモーター再生センターを通じて入手可能です。信頼できるソースからの再生品は、再生業者がベアリングを交換し、エンコーダを検査し、出荷前にFanucの性能仕様に対してユニットを検証することを条件に、コストに敏感なメンテナンス予算にとって実行可能な選択肢です。

FAQ

Q1. A06B-0078-B403はどのFanuc CNCコントローラーと互換性がありますか？ Series 0i、16i、18i、21i、30i、31i、および32iコントローラーファミリーを含む、αiシリーズサーボアンプモジュールを使用するFanuc CNCシステムと互換性があります。設置前に特定のサーボアンプモジュールの定格とスロット構成を確認してください。

Q2. αiとαisモーターシリーズの違いは何ですか？ αisの名称は、αiシリーズのコンパクトな小型フレームバリアントを示します。αisモーターは、標準のαiシリーズと同じシリアルエンコーダアーキテクチャとアンプ互換性を共有しますが、Fanucサーボエコシステムから外れることなく、より小さな物理的なフットプリントが必要なアプリケーション向けに最適化されています。

Q3. B403接尾辞は他のB4xx接尾辞バリアントと互換性がありますか？ いいえ。接尾辞はエンコーダタイプとコネクタ構成を定義します。B400やB402などの異なる接尾辞バリアントを代用すると、コネクタの不一致、エンコーダプロトコルの非互換性、またはアンプによるモーターパラメータの誤ったロードが発生する可能性があります。常に正確な部品番号で交換してください。

Q4. A06B-0078-B403は設置後に手動パラメータ設定が必要ですか？ ほとんどの標準構成では、αiシリーズアンプは電源投入時にシリアルエンコーダからモーターIDデータを自動的に読み取り、対応するモーターモデルパラメータをロードします。ただし、軸固有のパラメータ（移動制限、トルク制限、加速設定など）は、モーター交換後に機械のパラメータバックアップファイルから復元する必要があります。

Q5. 再生品はこのモーターの信頼できる選択肢ですか？ はい、再生業者がベアリングを交換し、エンコーダアセンブリを検査・検証し、納品前にFanucの仕様に対して性能テストを実施することを条件とします。重要な生産機械の場合、再生品を受け入れる前に再生プロセスの文書とテスト結果を要求してください。
