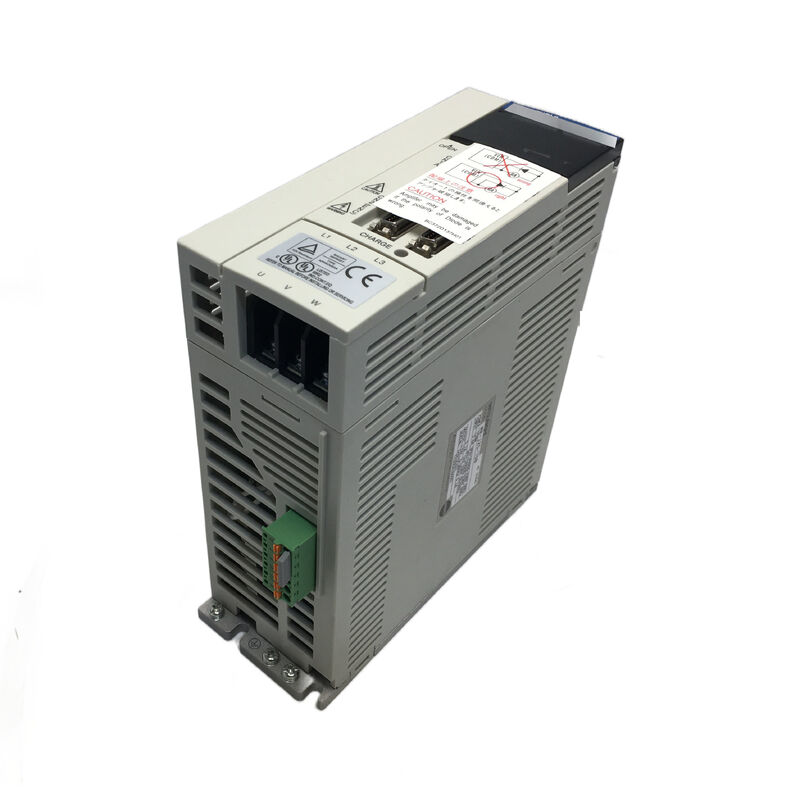

三菱 MR-J2S-70A ACサーボアンプ — 精密なモーションコントロールのための750W MELSERVO J2Sドライブ

サーボシステムをうまく稼働させるには、アンプから始まります。モーターに注目が集まりますが、位置フィードバックを読み取り、補正を計算し、軸を本来あるべき場所に保つために毎秒数百回出力段を駆動するのはドライブです。 三菱 MR-J2S-70A は、実績のあるMELSERVO J2Sシリーズの750Wアンプです。これは、三菱の産業用サーボプラットフォームで知られる信頼性で、位置、速度、トルク制御を処理する汎用ACサーボドライブです。

MELSERVO J2Sがもたらしたもの

J2Sシリーズは、三菱が以前のJ2世代から大きく進歩したことを示しています。主な改善点はサーボモーターエンコーダーでした。J2Sとペアになるモーターは、17ビットアブソリュートエンコーダー（131,072パルス/回転）を使用しており、J2シリーズの前身よりも大幅に細かい分解能と位置精度を提供します。アンプ側では、これにより、よりタイトで安定した制御ループが実現します。ドライブは1回転あたりの位置データをより多く処理するため、特に低速時や微細な位置決め中に、速度と位置のコマンドがよりクリーンに追従します。

J2Sはまた、リアルタイムオートチューニングを導入しました。これは、機械のダイナミクスを継続的に監視し、サーボゲイン設定をそれに応じて調整します。負荷特性が変化する機械（異なる構成を移動するロボットアームや、摩耗によって質量が変化する研削砥石など）では、オートチューニング機能により、手動介入なしでループが安定します。

技術仕様

3つの制御モード — 1つのドライブ

MR-J2S-70Aは専用の位置コントローラーではありません。3つの異なる動作モードを処理し、重要なのは、デジタル入力信号に基づいてそれらをオンザフライで切り替えることができることです。

位置制御モード — ドライブは、上位コントローラーからの高速パルス列を追従します。各パルスは、コマンドされた位置の増分を表します。差動レシーバーからの最大500 kppsの入力パルス周波数により、ドライブは高速な位置コマンドを追従でき、131,072 pprエンコーダーはそれらを正確に実行するためのフィードバック分解能を提供します。

速度制御モード — アナログ電圧入力（0～±10 V DC）または7つの内部プログラム速度のいずれかによって目標速度が決まります。ドライブはその後、モーター速度をそれに一致するように調整し、パラメータで設定可能なスムーズな加減速ランプを備えています。

トルク制御モード — アナログ電圧（0～±8 V DC）が直接出力トルクをコマンドします。速度はプログラム可能な上限に制限され、ドライブは、その速度制限までのコマンドされたトルクを維持するために必要な電流を供給します。このモードは、張力制御、プレスフィット、クランプアプリケーションで使用されます。

サイン波PWM制御 — なぜ重要なのか

MR-J2S-70Aは、サイン波PWM電流制御を使用してモーターを駆動します。単純な台形波または6ステップコミューテーション方法との違いは、実際には重要です。サイン波励磁は、リップルが少なく、よりスムーズなトルク出力を生成します。これは、より静かな動作、機械的振動の低減、および低速でのサーボ性能の向上を意味します。

低速時 — 研削盤のクリープフィード、組立治具の微細位置決め — サイン波と台形波コミューテーションの違いは、振動レベルと速度安定性で顕著です。低速での表面仕上げや位置精度が重要なアプリケーションでは、サイン波制御アーキテクチャは、J2Sシリーズが生産期間中に三菱サーボアプリケーションのリファレンスプラットフォームとしての地位を獲得した理由の一部です。

アブソリュート位置システム

MELSERVO J2Sのドキュメントによると、サーボアンプにバッテリーを追加することで、システムはアブソリュート位置動作に変換されます。バッテリーホルダー以外の追加ハードウェアは不要です。バッテリーバックアップがアクティブな場合：

• エンコーダーは電源サイクルを越えて位置を記憶します
• 機械の再起動にリファレンス復帰ホーミングシーケンスは不要です
• アラームまたは緊急停止後、軸の位置はすぐにわかります

初期コミッショニング時にホーム位置を一度設定するだけで済みます。それ以降、アブソリュートシステムは軸の基準を無期限に維持します。複数の軸と複雑なホーミングシーケンスを持つ機械では、電源投入ごとのリファレンス復帰を排除することは、生産性の明らかな向上につながります。

オートチューニング — 実用的なセットアップの利点

多くのサーボアンプでは手動のゲインチューニングが必要です。コミッショニングエンジニアは、慣性推定と測定された応答に基づいて比例ゲイン、積分ゲイン、微分ゲインを設定し、システムが安定して応答するまで繰り返します。これは機能しますが、時間、専門知識、および機械特性が変化した場合の再作業が必要です。

MR-J2S-70Aのリアルタイムオートチューニングはこれを継続的に処理します。ドライブは、モーターのトルクと加速応答から機械の慣性モーメントを推定し、それに応じてサーボゲインを調整します。新しい機械はより速くコミッショニングできます。負荷が変動する機械（異なるワークピースを拾うロボットや、異なる工具を持つスピンドルなど）は、定期的な手動調整なしで適切にチューニングされたままです。

一般的なアプリケーションエリア

MR-J2S-70Aの750W定格は、J2Sアンプファミリーの中間レンジに位置付けられます。ほとんどのCNC軸ドライブおよび自動化アプリケーションに対応できる十分な能力を持ち、標準的な制御キャビネットに収まるコンパクトさも備えています。以下のような用途で使用されています：

CNC工作機械軸 — フライス盤、旋盤、マシニングセンターのX、Y、Z送り軸。サブミクロン単位の繰り返し精度が要求されます。

ロボットアームおよびスカラロボット — 速度、トルク、アブソリュート位置保持の組み合わせがアプリケーション要件を満たすジョイントドライブ

自動組立装置 — 精密挿入、ねじ締め、プレスフィットステーション。トルク制御モードにより正確な力管理が可能

コンベアおよびインデキシングシステム — 速度制御されたウェブドライブおよび位置制御されたロータリーインデックステーブル

巻取りおよび張力システム — 材料巻取りアプリケーション。トルクモードと速度制限により、異なるロール径で正確な張力を提供

よくある質問

Q1: MR-J2S-70Aと互換性のあるサーボモーターは何ですか？

MR-J2S-70Aは750W定格で、750W / 200Vクラスの三菱HC-SFS、HC-KFS、HC-MFS、およびHC-UFSシリーズサーボモーターとペアになります。具体的な互換性のあるモーターモデルには、HC-SFS73、HC-KFS73、HC-MFS73、およびHC-UFS72が含まれます。必ず、お使いの正確なモーターモデルについて、三菱のモーター・アンプ組み合わせ表で互換性を確認してください。

Q2: MR-J2S-70Aは単相と三相の両方の電源を受け入れますか？

はい。MR-J2S-70Aは、単相または三相200～230 V ACの入力を50/60 Hzで受け入れます。単相230Vの場合は、L1とL2に接続し、L3は開いたままにしてください。この柔軟性は、制御キャビネットで単相電源しか利用できない設置に役立ちます。

Q3: MR-J2S-70Aはアブソリュート位置動作をサポートしていますか？また、何が必要ですか？

はい — サーボアンプにバッテリーを追加することで、互換性のあるJ2Sシリーズサーボモーターの17ビットエンコーダーを使用したアブソリュート位置動作が可能になります。コミッショニング中にホーム位置を設定すると、システムは電源オフ時でも軸の位置を保持します。起動時にリファレンス復帰ホーミングサイクルは必要ありません。

Q4: MR-J2S-70Aの設定と診断にはどのソフトウェアが使用されますか？

MR-J2S-70Aは、三菱のMR Configuratorソフトウェアを実行するPCとRS-232CまたはRS-422で通信します。これにより、フロントパネルボタンを介してドライブパラメータを手動で操作することなく、コンピューターインターフェースを介してパラメータ設定、テスト操作、ゲイン調整、ステータス監視、アラーム履歴レビューが可能になります。

Q5: MR-J2S-70Aはまだ生産されていますか？現在の代替品は何ですか？

MR-J2Sシリーズは、三菱電機によって正式に生産終了しており、成熟したレガシー製品です。現在の世代の代替品はMR-J4シリーズであり、より高解像度のエンコーディング、改善されたオートチューニング、およびSSCNET III/H通信機能を提供します。ただし、MR-J2Sアンプは、機械のメンテナンスおよび修理目的で、産業オートメーションのアフターマーケットで広く入手可能です。
