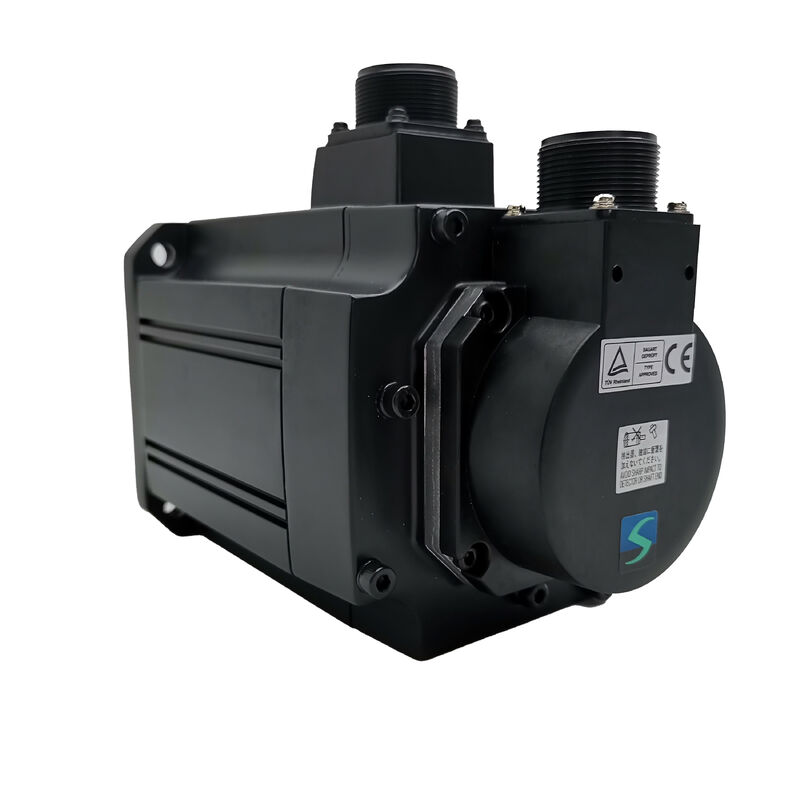

Mitsubishi HC-SF52K AC サーボモーター HC-SFシリーズ 500W キーシャフトモーター

機械 の 床 に 適した 場所 を 得る モーター

について三?? HC-SF52K機械メーカーと保守エンジニアの両方が評価するカテゴリーに属します 要求の高い軸配置に適合するのに十分なコンパクトで,実際の作業負荷に対応するのに十分な強力ですMELSERVOのシステムに組み込めるのに十分簡単で 頭痛を伴わないこれは三?? の一部だHC-SFシリーズ速度帯の安定性もピーク性能と同じくらい重要である中等慣性,中等容量のアプリケーションを中心に設計されたラインです

基本的には0.5 kW (500 W) ACブラシレスサーボモーター3相の動作のために設計された交流126Vターニング定速2000 RPMこのユニットに搭載されたエンコーダーは161回転あたり384パルスモデル指定の"K"は,軸が"A"であることを示します.φ14mmで鍵付き円筒型円螺栓,ギアボックス,および,固定力のみに頼るよりも,正気機械的なロックが好ましいすべての駆動部品に直接結合するのに適した構成.

テクニカル仕様

HC-SF シリーズ が 設計 さ れ た 目的

MitsubishiはHC-SFラインを設計し,中等慣性特性を有し,高サイクルで使用される機敏な低慣性モーターとの間に便利な中間位置に位置しています大型モーターに適した 重い高慣性モーターこのバランスが HC-SF52K を自然に

• CNC加工センター変化する切削負荷下でスムーズな動きを必要とする特に供給軸駆動
• ロボット腕と自動処理システム摩擦密度とコンパクトなサイズが組み合わさって,全腕の幾何学が管理可能になる場合
• XY位置表示テーブルバイダイレクトな精度と2000RPMでの繰り返しが出力品質を決定する
• トランスミッション機械と輸送システム安定で予測可能なトルク供給が極端な加速よりも重要なアプリケーション

モーターのIP65 格付けgives it meaningful protection against dust ingress and low-pressure water jets — useful for installations in machine enclosures where coolant mist is a routine environmental factor rather than an edge case.

ドライブ互換性とシステム統合

HC-SF52Kは三?? MR-J2とMR-Hシリーズのサーボドライブこの増幅器は位置,速度,トーク制御ループを処理し,モーターのエンコーダがループを閉じるフィードバック信号を供給します.この組み合わせはよく文書化されています.HC-SFシリーズのパラメータは Mitsubishi のサーボ設定ソフトウェアでネイティブにサポートされています.

MR-J2やMR-H増幅器を搭載しているマシンにこの生態系への HC-SF52K スロットは,アンプの変更やパラメータの調整を必要とせず, 軸の構成とマウントフレンジが元の装置と一致すると仮定します.

HC-SFシリーズは HC-SFSシリーズよりも古い.両者は同様の出力評価とフレンズ寸法を共有します.しかし,エンコーダー互換性とドライブパラメータ設定を検証しない限り交換できません.直接の交換を想定してはいけません

シャフトの配置について

鍵軸は,このバージョンの定義するハードウェアの詳細である. 軸に切断されたキーウェイは,コップリングまたはハブに対応するスロットを接続する.摩擦ではなく機械的にトルクを伝達するポジティブ・インターロックを作る動的または逆向きの負荷下では,フライド軸とロボットアプリケーションで一般的な,これは摩擦のみのクランプで時間の経過とともに位置精度を低下させるマイクロスリップを排除します.クープリングメーカーによってよくサポートされている標準サイズですインストールハードウェアのソースを簡単にする.

よく 聞かれる 質問

Q1:HC-SF52Kはどのサーボドライブで動作しますか?

A: このモーターは三?? MR-J2とMR-Hシリーズインターフェースアダプタなしで新しいMR-J3またはMR-J4ドライブと直接互換性がない.エンコーダ信号のタイプが世代ごとに異なるため.

Q2: HC-SF52Kには電磁ブレーキが組み込まれていますか?

A: いいえ.このバージョンにはブレーキが含まれていません.あなたのアプリケーションが垂直軸のようなオフオフ位置保持を要求する場合,ブレーキ装備バージョンを選択する必要があります.モデルの後尾に"B"の記号が付いている (e).g., HC-SF52BK) について説明します.

Q3:HC-SF52KとHC-SFS52Kの違いは何ですか?

A: どちらも 0.5 kW のモーターで,トークが似ているが,MELSERVO ラインナップの異なる世代に属している.HC-SF シリーズは,14 ビットエンコーダーを使用した MR-J2 / MR-H ドライブとペア;HC-SFSシリーズは17ビット絶対エンコーダー (131フレンジの寸法が似ているが,パラメータ変更なしには互いにドライブ互換性がない.

Q4: 日常使用では IP65 保護とは?

A: IP65 は,低圧でどの方向から来たとしても,モーターは粉塵や水噴出から完全に保護されていることを意味します.冷却液のスプラッシュと霧が一般的であるCNC機械の囲いの中で使用するのに適しています水に浸さないで下さい

Q5: エンコーダが故障した場合,このモーターは修理できますか?

A: はい.エンコーダー交換は,HC-SFシリーズで最も一般的なサービス項目の一つです. 資格のあるサーボ修理ショップはエンコーダー組を交換し,モーターを再校正することができます. 0.5 kWのモーターでは,修理は通常,完全な交換と比較してコスト効率が良い特に,巻き込みと機械部品が良くなっている場合.

Mitsubishi HC-SF52Kは古いサーボモーターです. 注文する前に,ドライブ互換性,シャフト構成,フレンズ寸法を元の仕様と確認してください.
