FANUC サーボモーター A06B-0246-B101 A06B0246B101 AO6B-O246-B1O1

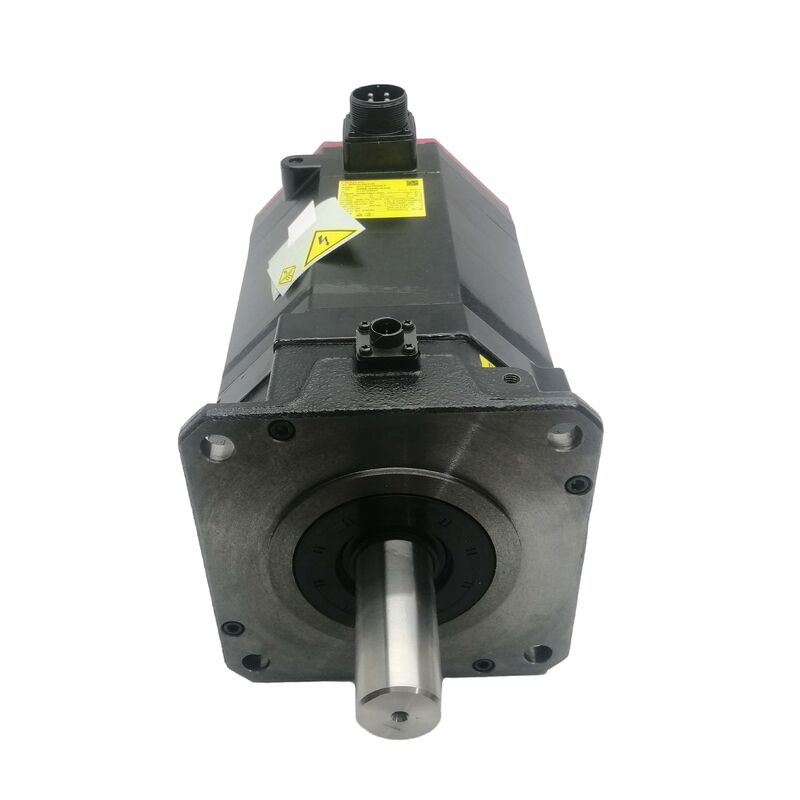

FANUC A06B-0246-B101 ◎ AC22/2000i ACサーボモーター 直接スムーズシャフト / i1000エンコーダー / 22Nmクラス / 2000rpm

AC22/2000i このモーターが合っている場所

A06B-0246-B101は,FANUCのAlpha Cシリーズサーボモーターから2000rpm最大速度で22NmのスタンドトルククラスであるAC22/2000iを搭載している. The 22 Nm torque class positions it between the lighter α12/3000 (12 Nm) and the heavier α30/1200 (30 Nm) motor classes — appropriate for primary feed axis drives on medium-to-large CNC machining centres and turning centres where sustained torque at moderate speed is the design requirement.

最大回転速度2000rpmでは,優先度は高い横断速度よりもトルク権限です.直接結合の10mmピッチボールスクロールでは,2000 rpm produces 20 m/min — adequate for most machining centre feed axis rapid traverse requirements while delivering the 22 Nm continuous torque that sustains cutting forces on heavier machine structures.

B101の配置は,スライドシャフトの直線スムーズシャフトを搭載している.これはキーウェイがないことを意味している.コップリングハブは,平坦なシャフト直径に摩擦によるクランプを介して固定される.このシャフトスタイルは,インストールと定期的な検査で正しいハブクランプトルクを必要とします摩擦圧縮は,圧縮力が時間の経過とともに低下した場合,持続的な逆転負荷下で滑りやすい.既存のコップリングハブの穴は,フィッティング前にスムーズシャフトの仕様に一致する確認.

基本規格

i1000エンコーダー 追加,ホームリングが必要

i1000はインクリメンタルエンコーダーである.機械が部品を生産する前に,各電源アップで軸位置参照を確立するために参照回帰サイクルが必要である.これはAlpha Cシリーズインクリメンタルエンコーダーモーターで構築された機械の標準で期待される行動です自動制御なしのパワーアップでの絶対位置が必要なら,絶対エンコーダーを持つモーター変種が正しい仕様です.

よくある質問

Q1: クープリング選択において SLK (スムーズシャフト) は何を意味するのか?

SLKは,機械化鍵通路のない直軸を識別する.トーク伝達は,完全には,コップリングハブ孔とシャフト表面の間の摩擦固定に依存する.ハブはスムーズな穴の摩擦型で,軸直径に適したサイズでなければならない.装置の設置時にハブ・ロック・トルクが,コップル製造者によって指定された値に適用されなければならない.誤ったトルクを持つ摩擦クランプハブが使用期間中にマイクロスリップを起こす可能性があります.ハブ設置トルクを確認し,定期的に検査します..

Q2:A06B-0246-B101と互換性のあるアンプは?

AC22/2000i級は,A06B-6079またはA06B-6096 FSSBファミリーのFANUC Alpha CシリーズのSVM増幅モジュールと,22Nmモータークラスに適した電流指定でペアを組む.特定のアンプモデルと電流の電流を,電流の電流と比較して確認します.このモーターはベータシリーズアンプと互換性がない.

Q3: 機械はすべてのパワーアップでホームリングを必要とします. これはi1000エンコーダーのためですか?

i1000はインクリメンタルで 絶対位置メモリがないし 軸データを作るには 毎回電源で 参照回帰サイクルが必要ですこれは,アルファC増量エンコーダーモーターを装備した機械の通常の動作です.定位なしの絶対位置には,絶対パルスコーダを搭載したモーター変種が必要です.

Q4:A06B-0246-B101でモーターを交換した後,次の軸のエラーが以前よりも大きい.何を確認すべきですか?

CNCのモータータイプパラメータが AC22/2000i 仕様に一致していることを確認します.エンコーダーケーブルがアンプのフィードバックコネクタに完全に座っていることを確認します.滑らかなシャフトコップリングハブをチェックする 完全には平らなシャフトに固定されていないハブは摩擦を加える機械的不整列を引き起こす機械的に故障する前に次のエラーとして現れる.

Q5:A06B-0246-B101はどこから来たの?

FANUC Alpha C モーターのアフターマーケットを通じて,専門のCNCモーターディーラーと修理会社で交換,テスト過剩,および再構築サービスを提供します.(i1000) 注文前に設置されたモーターの名札から交換プログラムでは,通常,故障したモーターがコア返信として求められます.
