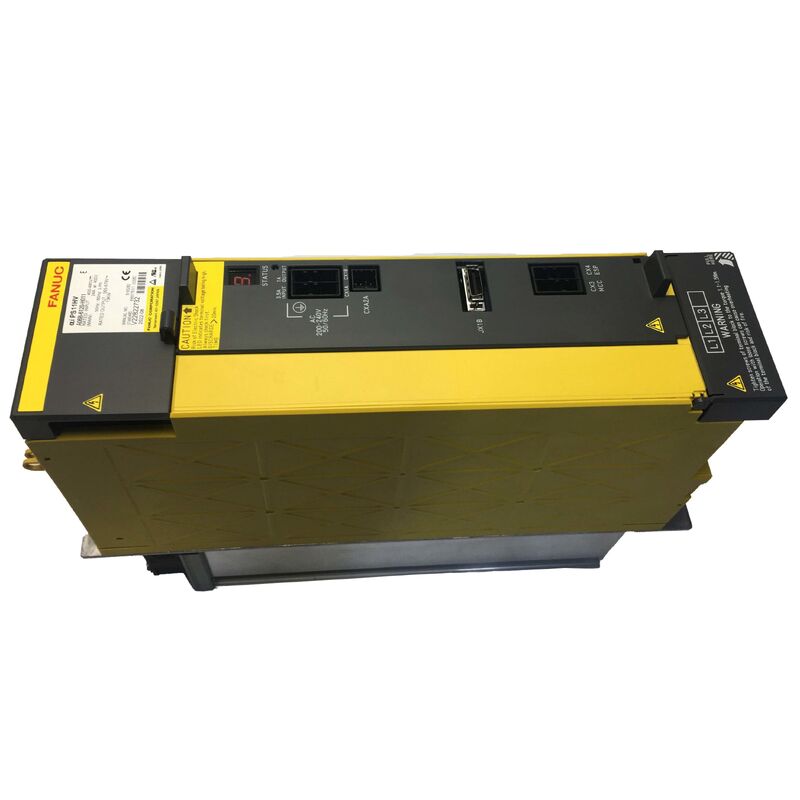

FANUC A06B-6120-H011 ◎ アルファ i PSM-11HVi 電源モジュール 11 kW / 400V AC / 90mm / 外部ヒートシンク

このモジュールの特徴

A06B-6120-H011は,FANUCのAlpha i HV (High Voltage) シリーズから11kWの電源モジュールであるPSM-11HViである.HV指定は,機器の電源電圧クラスを識別する:このモジュールは400VAC三相入力を受け取り,同じキャビネットのHV格付けのサーボとスピンドルアンプモジュールを供給する制御DCバスを生成します..

これは標準200VアルファPSMシリーズ (A06B-6077-H111,PSM-11) と交換できない.どちらも11kWを生産し,90mmのハウジング幅を共有する.しかしA06B-6077は200~230VのAC入力から動作し,A06B-6120は400VのAC入力のために設計されています誤った電圧クラスのPSMを配置すると,パラメータで修正できない根本的な不一致が生じる.

11 kWで,PSM-11HViは400VのAlpha i HV駆動システムのための直流バスを供給する.共有DCバスに接続されたHVスピンドル増幅モジュールとHVサーボ増幅モジュールの組み合わせです.正確なPSM容量の選択は,キャビネット内のすべての接続されたHVドライブモジュールのコンビネクト連続需要に依存します..

基本規格

90mm ハウシング 冷却と体調

PSM-11HViの90mmの幅のハウジングは,裏側には外部ヒートシンク,制御電子機器を通して空気を循環させる内部扇風機,ヒートシンク冷却を支援する外部扇風機があります.両方の扇風機は磨き品である. 内部扇風機 (別々のスペアとして使用される) は,冷却性能を維持するために,予定された間隔で交換する必要があります.. 扇風機ベアリングの着用は,扇風機が完全に故障する前に音響する音を発生させ,冷却アラームを待つのではなく,予定された保守窓の間に扇風機交換を計画します.

外部ヒートシンクはキャビネットの後部パネルを通ります.キャビネットの設置には,モジュールの全深さが必要になります.熱槽の空気流に十分な空隙があるヒートシンク冷却経路を遮断すると,負荷時の熱過負荷アラームが発生します.

よくある質問

Q1: A06B-6120-H011 (PSM-11HVi) と A06B-6077-H111 (PSM-11) の違いは何ですか?

A06B-6077-H111は200~230VのAC三相入力を受け付け,A06B-6120-H011は400VのAC三相入力を受け付けます.A06B-6120は,HVグレードのAlpha iドライブモジュールを供給し,400V入力のために設計されています.注文する前に,機器の電源電圧と接続されたドライブモジュールを確認してください.

Q2:PSM-11HViボードは個別に修理できますか?

制御カードとワイヤリングボードは別々に入手できません 板レベルの故障は交換または部品レベルのボード修理能力のある専門家に転送されます.100Aトランジスタモジュールと冷却扇風機は,個々のスペアパーツとして提供され,サービス中に交換することができます.

Q3: PSM-11HVi は,通常の負荷下ではバスの過電圧アラームを表示します.何をチェックすべきですか?

重力リゲネレーションブレーキなしの正規負荷下でのバスの過電圧は,アクティブ直線器段階の故障に起因する.リセットして再起動しないでください.制御されていないDCバス電圧上昇は,接続された駆動モジュールに損傷を与えます.機械を生産に戻す前に,PSMはサービスまたは交換が必要です.

Q4:A06B-6120-H011の交換にはCNCパラメータの変更が必要ですか?

物理的な交換後,電力を回復し,軸を有効にする前に接続されたHVドライブモジュールで正しいDCバス電圧を確認します.すべての接続ケーブルとドライブチェーンへのファイバーリンクが正常に座っていることを確認する.

Q5:使用済みA06B-6120-H011を設置前にどのように評価すべきですか?

電源を入れると両扇風機のスムーズな回転と正しい速度を確認し,トランジスタモジュールの可視的な熱圧や火傷跡を確認します. A static bench power-up confirms the bus voltage appears at no load — but dynamic load testing on a matched HV alpha drive system with motor loads is the only validation that confirms the transistor's switching performance under actual conditions負荷テストと設置日から保証期間を提供するサプライヤーからの情報
