部品番号:A06B-6110-H055
製造者:FANUC株式会社 (日本)
製品カテゴリー:電力供給モジュール (aiPS)
モデル:aiPS 55

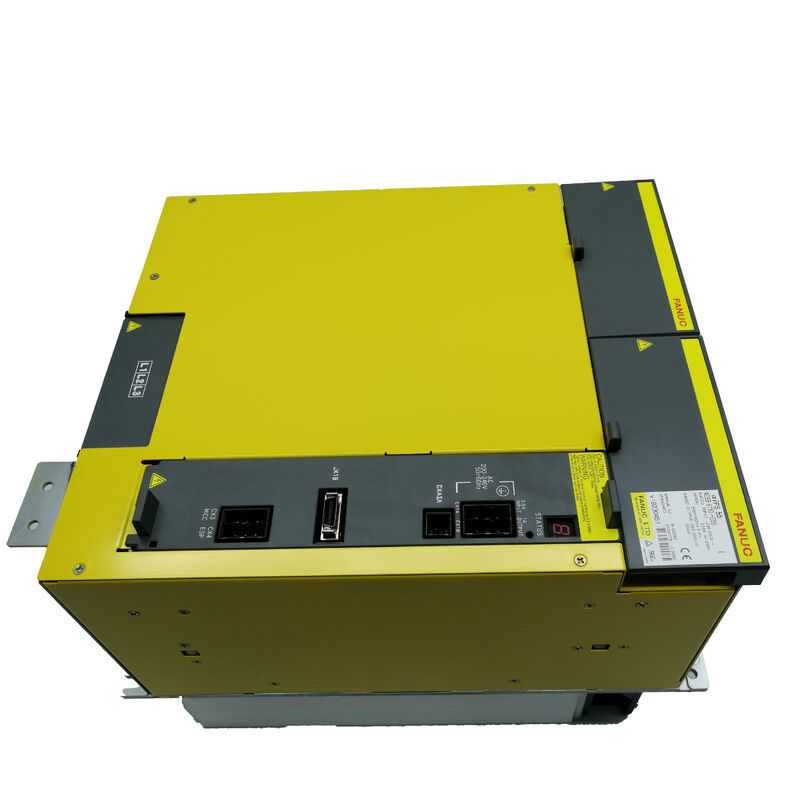

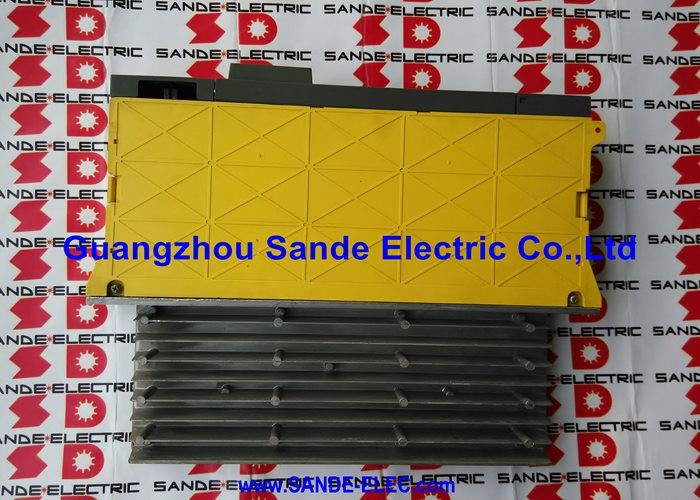

についてFANUC A06B-6110-H055FANUCのAlpha iシリーズ駆動システムの65kWの電源モジュールです 標準のDCバス電源で,セルボとスピンドルアンプモジュールのラックに電源を供給します
FANUC Alpha i 駆動システムの各軸は,最終的に動力を引き出し,この単一モジュールを通して再生されたブレーキエネルギーを返します.aiPS 55は,FANUCの200ボルトクラスAlpha i電源範囲で最大の標準ユニットです大型加工センター,多軸回転センター,および同時に軸を操作する要求の高い高軸数を持つ他の機械.
FANUCのAlpha iシリーズは,以前のAlphaシリーズのドライブに対して重要な進化を遂げました.
アルファ・iシステムは バスの電圧モニタリング 障害診断動力電源モジュールは,リアルタイムでその状態をCNCに伝達します制御装置は,事後で検出する代わりに,ドライブシステムイベントに反応できるようにします.
aiPS (Alpha i Power Supply) 名称は,この世代の命名規約であり,オリジナルのAlphaシリーズの以前のPSM (Power Supply Module) 名称とは異なります.
A06B-6110-H055は,同じDCバスリンクに接続されているすべてのサーボアンプモジュール (SVM) とスピンデルアンプモジュール (SPM) に調節されたDCバス電圧を供給します.
サーボ軸が減速したり,スピンドルブレーキが停止したりすると,再生機能が統合されます.モーターによって電気に変換された運動エネルギーは熱として散発するのではなく,積極的にAC供給に戻されます..
頻繁な加速と減速サイクルを持つ機械では,この再生はエネルギー消費を削減し,抵抗式ブレーキによる熱負荷を排除します.
| パラメータ | 価値 |
|---|---|
| モデル | aiPS 55 |
| パワーランキング | 65 kW |
| 指定入力電圧 | 200 〜 240 VAC |
| 入力段階 | 3 段階 |
| 入力電流 | 228A @ 200V |
| 入力頻度 | 50 / 60 Hz |
| 定数出力電圧 | 283 339 VDC |
| タイプ | 再生電源 (AC電源への電源返却) |
| シリーズ | アルファi (A06B-6110) |
| 原産地 | 日本 |
FANUC Alpha i 駆動システムでは,電源モジュールは主電源への唯一の接続点である.
制御されたDCバス電圧に三相交流入力を直線する.このDCバスは,同じドライブキャビネットにインストールされているすべてのサーボとスピンデル増幅機モジュールに直接接続する.
各 SVM と SPM のアンプモジュールは,この共有DCバスからそれぞれのモーターに電力を供給します.
DCバスが共有されているため ドライブシステムのエネルギー予算は中央で管理されます
複数の軸が同時に減速すると 結合された再生エネルギーは直流バスに返信されます
The aiPS 55 uses its active front-end (regenerative) circuit to transfer this energy back to the three-phase AC supply — a process that is electrically clean and does not require external resistors or braking units for normal duty cycles.
このアーキテクチャはまた,電源モジュールの指定値が,すべての接続されたアンプモジュールのピーク同時電源需要をカバーしなければならないことを意味します.
A06B-6110-H055 の 65 kW の定位電力は,最大同時加速需要中のすべての接続されたモーター電力の合計がこの値に近づく装置に適しています.
システムのサイズ設定は,作業サイクルとすべての軸における加速と減速の重複を考慮すべきである.
A06B-6110-H055は,A06B-6110ファミリーの一部である. FANUCの200ボルト級Alpha i電源モジュール.
このファミリー内の命名パターンは,単純なパワーステップの順序に従います.
A06B-6110-H055は,このファミリー内の200ボルトクラスのトップを占めています.
より多くの電力を要する機械または400ボルトの交流入力を使用する機械は,異なる製品ファミリー (A06B-6150 400V Alpha i HVシリーズ) を使用する.
aiPS 55は入力端末を通って機械の三相主電源に接続します
出力DCバスはバスバーまたはケーブル経由で,サーボとスピンドル増幅モジュールのCX2A/CX2Bコネクタに接続する.
主電源とaiPS 55入力端末の間の磁気コンタクタは,CNCの主回路のオン/オフ配列の制御下でシステムの主電源隔離を供給する.
aiPSは,FANUC Alpha iシリーズ駆動システム通信リンクを通じて,CNCと通信する.
このリンクは 増幅機の状態や 警報コードや 監視データを操作パネルにドライブシステムの診断を表示し,ドライブレベルの障害にリアルタイムで対応できるようにする.
Q1: aiPS 55 は起動時にLEDアラームが表示されています.最初の電源アップ時に電源アラームの最も一般的な原因は何ですか?
最も一般的な原因は,3相入力上の低電圧状態 (入力ラインからラインへの電圧を測定し,200~240Vの範囲で確認)欠落した段階 (すべての3つの段階が存在し,バランスをとっていることを確認する)増幅機モジュールへの DC バスの接続が不適切です (DC バスの接続がすべて完全に接続されていることを確認してください)または,磁気コンタクタがCNCが駆動システムの準備状態を命令する前に正しく閉まっていない場合のコンタクタのシーケンス障害.
モジュールの故障を疑う前に 3つを順番にチェックする
Q2:A06B-6110-H055 aiPS 55は50Hz電源領域で使用できますか?
はい.aiPS 55 は 50 Hz と 60 Hz の入力の両方を受け入れます.50/60 Hz の入力周波数仕様は二重周波数互換性を確認します.モジュールは50Hzの電源で動作する場合は,変更または調整は必要ありません.出力DCバス電圧とモジュールの電源処理能力は,両方の周波数で等価である.
Q3: 機械にはaiPS 45がインストールされていますが,追加された軸のためにより多くの電力を必要とします.A06B-6110-H055aiPS 55は直接置き換えることができますか?
A06B-6110-H055は,同じ200ボルトクラス (A06B-6110シリーズ) の小型のaiPSモジュールのプラグ対応の代替装置です.aiPS 55の物理的な寸法に十分なスペースがあり,電源配線がより高い入力電流 (228A 200Vで) に適している場合.
制御装置のパラメータ変更は不要です 電力供給モジュールの格付けは制御装置の駆動システム構成に透明です
装置の寸法と入力ワイヤリングの評価を確認する.
Q4: aiPS 55 がシステム上のモーターの総負荷に比べて小さすぎるとどうなるか?
低サイズ電源モジュールは,ピーク加速需要下で安定した直流バス電圧を維持することはできません. DCバス電圧は最小許容値を下回ります.増幅機モジュールで低電圧アラームを起動し,CNCが故障する.
慢性的な低サイズ状態では,機械は攻撃的な加速シーケンスでは繰り返し動きますが,軽い作業では通常動作します.
解決策は,電源モジュールのサイズを,作業サイクル変動の幅を含む,実際のピーク同時電源需要に合わせることです.
Q5:A06B-6110-H055には別々の再生放出装置が必要ですか?
aiPS 55は活性再生型で,通常の作業サイクルに外部放電抵抗や再生装置を必要とせず,ブレーキエネルギーを直接交流電源に戻します.
外部再生放出装置は,緊急停止または他の極端なブレーキ時の再生エネルギーはaiPSモジュールの再生能力を超えるとのみ考慮される.
モジュールの名乗電力の範囲内の標準的な機械ツールアプリケーションでは,追加の放電部品は必要ありません.
