Fanuc A06B-6110-H026 ◎ Alpha i PSM-26i ◎ 使用寿命,ファン交換,アラーム診断,そしてH026からH140への移行

概要

についてFanuc A06B-6110-H026生産サービスで20年分の大部分を費やした298kWのアルファi電源モジュールです 16i/18iと0iを装備した機械加工センターで世界中で.

このモジュールは Fanuc の第一世代の Alpha i 駆動システムの一部として使用され 数千台の装置の機械寿命を通して 信頼性の高いパフォーマンスを提供しました2000年代半ばから継続的に動作している機器を扱う保守エンジニアが日常的に遭遇しています.

その年齢では,PSM-26iが製造されたときの機械に正確に指定されているか否かは,運用上の問題ではありません.

疑問は モジュールの使用寿命の位置 どの部品が使用寿命の終わりに近づいているか そして 失敗をいかに賢明に計画するかです

この記事では,その角度から PSM-26i にアプローチします: メンテナンス計画,アラーム解釈,および修理,交換,および第二世代の A06B-6140-H026 にアップグレードする間の決定.

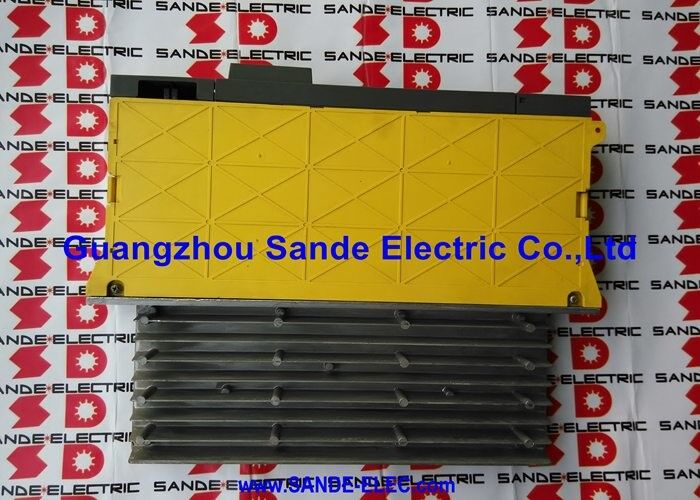

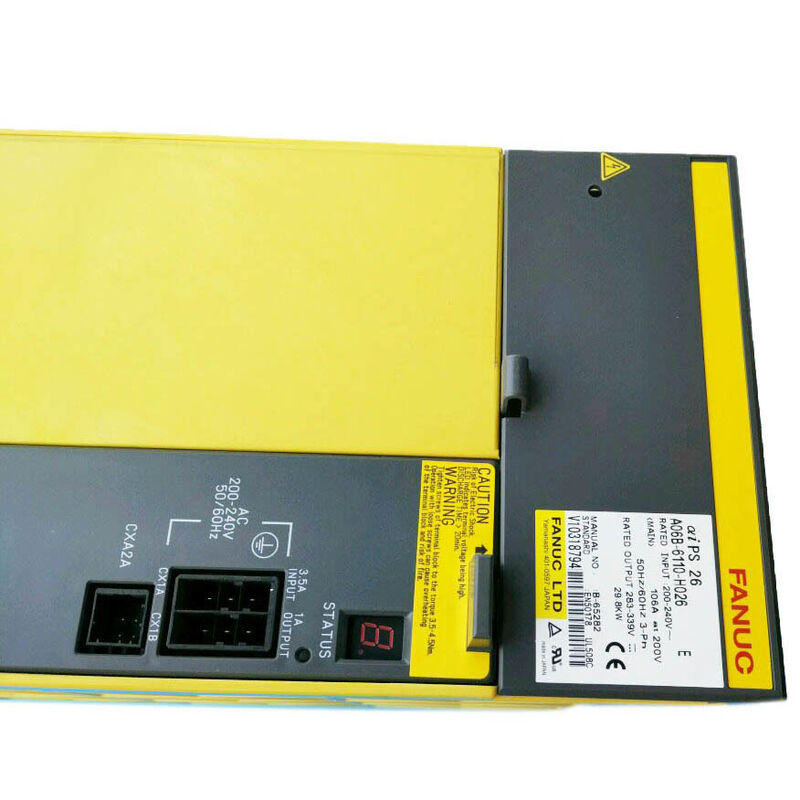

基本規格

ファン人口 2つのユニット,2つの代替優先順位

PSM-26iには異なる熱作用とわずかに異なる故障結果を持つ2つのファンがあります.

A90L-0001-0441#39 (内部扇風機)制御PCBと関連電子機器を通ってモジュール内部の空気を循環させる.その故障はAL-2によって発表されます.

この扇風機のベアリングは,マシンが動いているとき,常に動いています.機械の全使用寿命の間には毎日17~24時間です軸承の磨きは累積する.

2005年から3シフトの機械で動いている扇風機が 10万時間以上のベアリング回転を蓄積していますそのサービスレベルでの扇風機ベアリングは,AL-2がまだ出現したかどうかにかかわらず,統計的に交換が遅れている.

A90L-0001-0509 (外部のヒートシンファン)電源トランジスタが熱を散布する外部ヒートシンクのフィンを介して空気を移動します. AL-Aによって故障が発表されます.

この扇風機の故障は 内部扇風機よりも早く 影響を受けます 直接トランジスタの熱経路を制限するためですそしてAL-3 (熱槽の過熱) は,名乗電源で数分以内に発生します..

両方の扇風機は部品を備えており,別々に入手可能で,モジュールを交換することなく交換できます.

H026の生産時代から (2000年代半ばから2000年代後半まで) 記録された扇風機交換なしで動作している機械のPSM-26iでは,2つの扇風機は,計画的な保守停止中に積極的に交換される候補として資格を取得します..

PSM-26iのアラームAL-1 汎用的な過電ではない

PSM-26iのAL-1は,主電源モジュール (IPM) が故障状態を検出したことを意味します.IPMの内部保護は,いくつかの条件で起動します:トランジスタ接続の過剰電流,ドライバの故障,トランジスタレベルでの熱過圧失敗したIPMとしてAL-1を診断する前に,環境と負荷側原因を処理します.

機械は最近動かされたか,振動されたか,または供給品質の出来事が起こったか?

入力端末やバスバーの緩い接続は,モジュール自体に欠陥がない状態でIPMに到達する一時的な電流イベントを引き起こす可能性があります.SVMとSPMのダウンストリームモジュールは全て良好な状態にあるか?

バスから過剰な電流を抽出する障害のあるアンプトランジスタは,PSM-26iでAL-1として表示されます.AL-1がクリアするかどうかを観察しながら,バスからSVM/SPMモジュールを"つずつ切り離すことで,負荷側欠陥を隔離する.

AL-1 がバスが完全に放電され,供給が良好であることが確認されたままに続く場合,電源カードのIPMが故障または損傷した可能性があり,モジュールは交換またはカード修理を必要とします.

AL-5 旧式PSM-26iのプレチャージタイムアウト

PSM-26iのAL-5は,DCバスコンデンサが電源開いた後の予期された前充電時間内に稼働電圧の限界に達しなかったことを示しています.

より新しいモジュールでは,AL-5は珍しい.15年以上のサービスを持つモジュールでは,2つの理由で現実的な保守イベントになります.

まず,前充電電阻は,起動時にバスコンデンサターへの突入を制御する電流制限部品であり,年齢と熱循環によって抵抗値が変動する可能性があります.

その抵抗が名値から著しく増加した場合,前充電速度は減速し,タイマーが切れる前にしきい値に達することができません.

2つ目は バスフィルターコンデンサが 年間高温での動作で 同等の連続抵抗 (ESR) を蓄積するからです

高いESRはコンデンサータの充電受容率に影響し,前充電時間を限界を超えて延長することができる.

Consistent AL-5 at every power-on in an aging PSM-26i is a signal that the module's pre-charge circuit components require attention — either specialist bench evaluation or whole-unit exchange with a refurbished module that has had its capacitors and pre-charge components inspected or replaced as part of the refurbishment.

H026からH140へのアップグレード 移動する時,滞在する時

A06B-6140-H026は第2世代の同値である.同じ29.8kW,同じ106Aで200V,同じ283~339VのDCバス,同じダウンストリームアンプ互換性.直接の交換です パラメータ変更はありませんA06B-6110シリーズの既知の磨損パターンに対応するために更新された部品選択とボードアーキテクチャの内部設計の違いです.

実用的な問題はタイミングです

PSM-26iがメンテナンスを未経験で,20年近く使用し,扇風機を交換していない場合,AL-2またはAL-Aアラームは短期的には合理的な期待である.

計画外の故障の前に,次の予定された保守窓間にA06B-6140-H026でモジュールを交換する計画的な決定予期せぬ生産停止によって引き起こされる緊急交換とは異なるダウンタイムとコストプロフィール.

PSM-26iがまだ信頼性の高い性能を保ち,最新のファンサービスから合理的な距離にある機械の場合,H026 を継続し,次の確認された欠陥の計画交換は同様に有効です..

この決定は 機械の生産的重要性と 計画された時間と計画外の停電時間のコスト差を巡る計画です

よくある質問

Q1:A06B-6110-H026とA06B-6140-H026の両方がアフターマーケットで入手可能です.購入者はどちらを代替品として調達するかどのように判断しますか?

両方のモジュールは機械で電気的にも機械的にも同等である.A06B-6140-H026は,現在の世代の設計であり,このパワークラスのボードの最新の修正を表しています.

A06B-6140-H026は,おそらく前向きな選択です.A06B-6110-H026の交換は,より低コストで可能です.選択は機能ではなく 寿命と経済性です

Q2: PSM-26i の漏れ検知回路は,完全な地故障が発生する前にアラームを発生させる.何時に漏れ検知警告を動作させるべきか?

確認された漏れ検出アラームは 確認と継続ではなく調査を正当化しますサーキットは,存在すべきでないPEに流れている電流を検知します モーターの巻き込みや出力ケーブルの保温劣化を示す経路PSMの内部欠陥ではない

断熱機能の不具合は 徐々に進行するので 今日軽度の漏れ警報を 発生させるモーターは 数週間か数ヶ月以内に 完全に壊れやすい状態になります漏れアラームの時に接続されたモーターと出力ケーブルの隔熱抵抗試験 (メッガー試験) は,どのモーターまたはケーブルが原因であることを特定します.

完全に巻き込みが故障する前に漏れを検知する段階で動作することで,完全な地面欠陥に関連するトリップ回路の修理コストが高く,停電時間が長くなるのを避けることができます.

Q3:PSM-26iが電源を入れると,DCバスが利用可能になるまで,プリチャージシーケンスがどのくらいかかるのですか?

正しく機能するPSM-26iでは,電源がモジュールに供給された後,通常約3〜5秒で前充電シーケンスが完了する.

前面パネルのLEDまたはディスプレイは,バスの電圧が動作範囲に達すると,前充電状態から通常の動作指示に移行します.

このウィンドウ内で順序が完了すると,AL-5は表示されません.

特定の電源が予想よりかなり時間がかかると,通常の指示が表示されるまでには,AL-5が起動しない場合でも,前充電回路の構成要素をモニタリングする必要があります.限界性能が AL-5の故障に先行するからです.

Q4:A06B-6110-H026は 2つのファンのうちの"つしか機能していない状態で操作できますか?

扇風機のいずれかを停止して動作することは,サポートされる条件ではなく,一時的な回避策として扱われてはならない.モジュールの指定出力で安全な部品温度を維持するために,両方のファンが必要です..

The module will continue to operate after AL-2 or AL-A appears — the alarm does not immediately shut the module down in all configurations — but thermal margins are reduced and the timeline to AL-3 (heatsink over-temperature shutdown) or control board damage depends entirely on ambient conditions and actual load.

扇風機交換は どちらのアラームにも正しい反応です

Q5: PSM-26i が動作中に音響音を出すことは正常ですか?そして,音響が問題を示すのはいつですか?

正しく動作するPSM-26iは,その2つのファンから一貫した中周波の空気流騒音を生成し,アクティブフロントエンドIGBTステージから微弱な切り替え騒音を生成することがあります.

扇風機音の突然の変化 低音,荒さ,または間歇的な振動は ローヤリングの磨きの早期警告であり,AL-2またはAL-Aの前兆として扱われるべきである.

以前には存在しなかった モジュールボディからの 新しい高音のうなずきや 鳴き声は 解散した部品や 困ったコンデンサから 機械的共鳴を示しますバス回路の異常な電気状態.

PSM-26iの異常な新しい騒音は 解雇ではなく調査を要する
