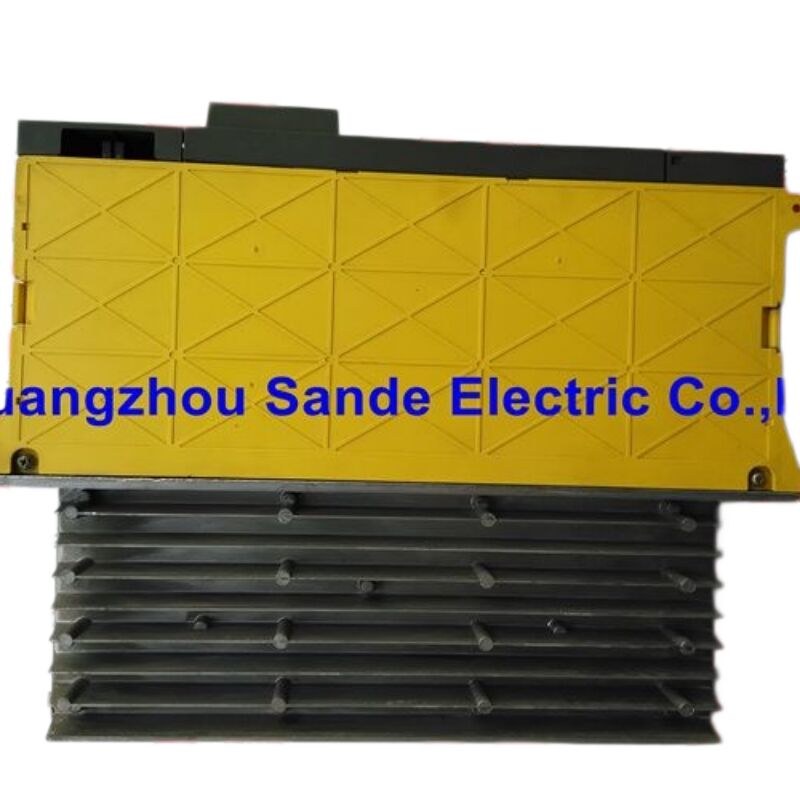

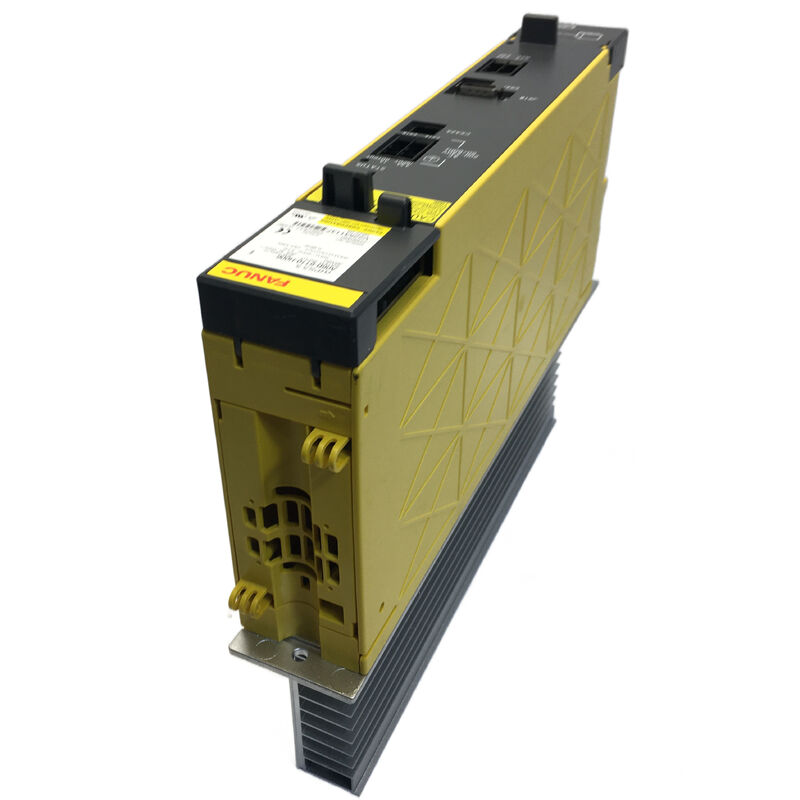

FANUC A06B-6110-H006 電源モジュール -- Alpha i PSM-5.5i
アルファ・Iシリーズ パーソナル・モジュール・5.5i 200-240VAC 5.5KW電源再生
すべてのアルファiドライブシステムが必要とする基盤
FANUC Alpha i 装備の機械ツールを 1 つのサーボモーターがオンにする前に,A06B-6110-H006 PSM-5.5i モジュールは,施設の三相交流電源を清潔で制御可能な直流バス電源に変換します.この電源モジュールは,ドライブキャビネットの前方に座っていますACからDCへの変換を処理し,軸減速時にブレーキエネルギーを供給網に戻す.
テクニカル仕様
| パラメータ |
価値 |
| FANUC 部品番号 |
A06B-6110-H006 |
| ユニット仕様 |
A06B-6110-C006 |
| モデル名 |
PSM-5.5i (電源モジュール,5.5 kW) |
| シリーズ |
FANUC Alpha i (200 VAC入力) |
| 入力電圧 |
200〜240VAC (3相) |
| 入力電流 |
26A |
| 入力頻度 |
50 / 60 Hz |
| 定数出力 |
5.5kW |
| 最大出力 |
11 kW |
| 最大出力 |
22kW |
| DCバス出力電圧 |
約 283 VDC |
| 再生型 |
電力再生 (エネルギー供給に戻す) |
| 尺寸 (H × W × D) |
約 290 mm × 150 mm × 275 mm |
| 体重 |
約4.9kg |
発電 の 益
A06B-6110-H006は,熱として消散するのではなく,減速エネルギーをグリッドに戻すパワー再生技術があります.この能力は,キャビネット内の熱発生と施設供給からの純電力消費の両方を削減します定位サイクルが頻繁な機械には特に有益です.
Alpha i システムアーキテクチャ
FANUCのAlpha i駆動システムは,DCバスの共有アーキテクチャを使用し,PSM-5.5iはドライブグループ全体の唯一のAC-to-DC変換機として機能する.ドライブキャビネットスタックで最も左側の位置を占めています, すべての接続された伺服増幅機モジュール (SVM) と供給軸とメインスピンドルを動かすスピンドル増幅機モジュール (SPM) を電源とする.
互換性のあるCNCコントローラ
A06B-6110-H006は以下を含む様々なFANUC CNCシステムで動作します.
- FANUC 0iシリーズ CNC (すべてのバージョン)
- FANUC 16i,18i,21iシリーズ
- FANUC 30i,31i,32iシリーズ
- FANUC 15iシリーズ
- アルファiドライブハードウェアを使用する FANUC ロボットコントローラ
設置要件
重要な設置に関する注意事項:
- パワーファクター改善コンデンサを設置しないでください - 彼らは再生回路と破壊的な相互作用
- 入力電圧は 200-240 VAC の範囲内にとどまなければならない.
- 制御電源 (CX1Aコネクタ) は,CNC電源の開いた前に,または同時に電源を供給しなければならない.
状態 LED 診断
前面パネル STATUS LEDは 即座に診断情報を提供します
- LEDをオフにする- 制御電源が供給されていないか制御回路が欠陥している
- LEDが安定している- 正常運転 主回路が稼働
- LEDの点滅/アラーム- 欠陥状態が検出されました
よく 聞かれる 質問
Q1: PSM-5.5iとA06B-6110シリーズのより大きなモデルの違いは何ですか?
A06B-6110シリーズは,全200VAC Alpha i PSMラインアップをカバーする.H006は,PSM-5.5iで,5.5 kW連続で,より大きなモデルは,H011 (PSM-11i, 11 kW),H015 (PSM-15i, 15 kW),PSM-55iまで選択は,接続されたモジュールの総連続電源需要に依存します.
Q2:A06B-6110-H006は400VAC入力源で使用できますか?
このモジュールは,特に200-240VACの3相入力用に指定されています.400-480VACの供給については,FANUCのHVシリーズ (A06B-6120ファミリー) を使用します.ステップダウントランスフォーマーなしで 400VACでこのモジュールを使用するとそれを破壊します.
Q3: このモジュールの最も一般的な故障の原因は何ですか?
一般的な故障モードには,老化や熱循環によるコンデンサータ劣化,過電源発生によるIGBTトランジスタ故障,ゲート駆動回路障害などがあります.専門 的 な 修理 に は,通常,コンデンサー の 交換 が 含ま れ ます半導体の交換や扇風機交換
Q4: このモジュールは特別な起動パラメータの設定が必要ですか?
PSM自体にはユーザー設定可能なパラメータがありません.しかし,最初の電源テストの前に,CNCではサーボパラメータを正しく初期化する必要があります.運動制御の指示の前に,PSMの状態が確認されなければなりません..
Q5: モジュールは生産中止と記載されています - 代替品の供給状況はどうですか?
標準生産から廃止されているものの,新旧の過剰ストックと専門的にリニューアルされたユニットは,FANUC専門のCNC部品サプライヤーから入手できます.評判の良いリフォーム業者は,負荷下でモジュールをテストし,通常12ヶ月保証を提供します.
