GE FANUC AC 電力供給 A06B-6087-H155 A06B6087H155 AO6B-6O87-H155 この電源は,電源源の供給が,電源の供給が,電源の供給が,電源の供給が,

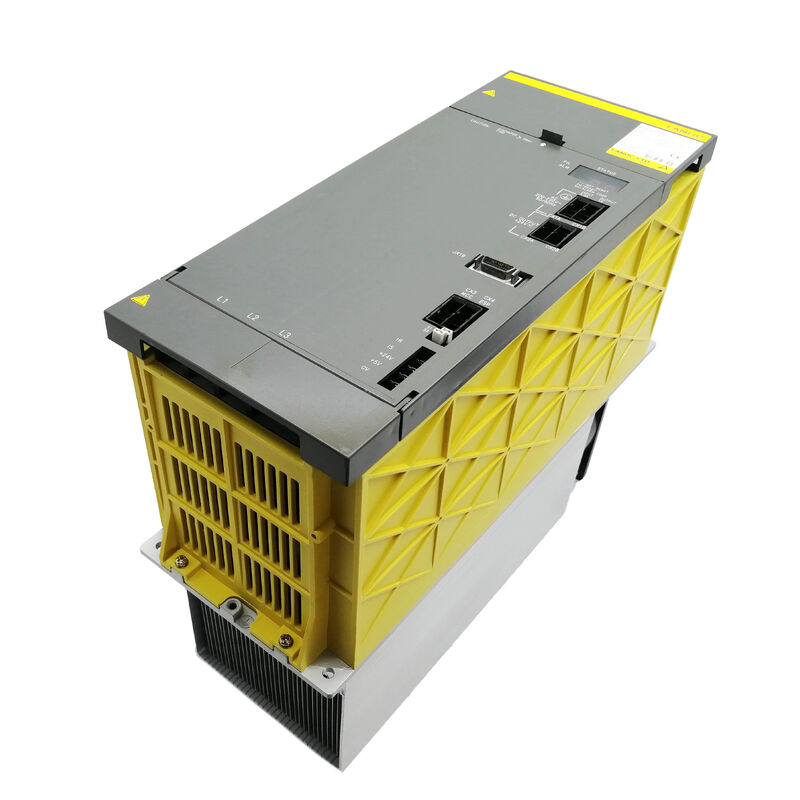

Fanuc A06B-6087-H155 ◎ アルファ電源モジュール PSM-55 65kW 200V 230V AC 3相 234A入力 283V 325V DCバス 活性再生 外部強制冷却が必要

概要

についてFanuc A06B-6087-H155PSM-55は,A06B-6087アルファシリーズの最高評価電源モジュールであり,PSM-45の正式な後継機である. 65kWの連続出力と200Vの名目入力電流の234Aで,PSM-55は,アルファドライブシステムの最大かつ重荷の配置に対応しています.: 22kW+級の高性能スピンドルモーターを搭載した大型加工センター多軸システムで,組み合わせたサーボとスピンドルの電流需要は,PSM-45の55kWの容量が定位負荷で維持できるものに近づくか,それを上回る激しく切断サイクルを伴う大きな作業部件を処理する重用ターニングセンター.

PSM-55は1999年8月にPSM-45の代替としてA06B-6087ラインアップに登場した.

この移行はアルファ・パワークラスの上位にある 実践的なニーズに対応したものですPSM-45の55kWを超えた機械は,スピンドル電力の要求と多軸構成がより要求された..

PSM-55は,PSM-45と同じ物理的なシャーシ形状要素と,同じアクティブリジェネレーションアーキテクチャを提供します.連続電力の上限を10kW延長し,入力電流を185Aから234Aに引き上げ.

この電力のレベルでは 活性なフロントエンド再生が 決定的な特徴です頻繁に道具を交換したり,繰り返し位置付けサイクルをする機械では,放出された運動エネルギーが相当である.このエネルギーはシフトごとに数十回発生します

PSM-55は,この減速エネルギーを抵抗に燃焼するのではなく,三相交流電源に返します. これはエネルギー管理の利点と熱管理の利点の両方です.

65kWの容量では,高サイクル動作中にレジスタの放電によって発生する熱は重要であり,アクティブフロントエンドはキャビネット熱予算から完全に排除します.

PSM-45と同様に PSM-55は外部の強制冷却が必要です

これは周辺装置の考慮事項ではなく,モジュールが 65kWの定量出力を達成するための基本的な要件です.モジュールのヒートシンクに向いている外部の強制空気供給なしIGBTトランジスタモジュールの接続温度が生産負荷下で安全限界を超え,AL03 (過熱熱シンク) のシャットダウンが予測可能な結果です.

PSM-55で最初に指定された機械は,電気キャビネットのレイアウトの一部として,この外部冷却装置で設計された.

基本規格

PSM-55 vs PSM-45:何が変わったのか

PSM-55は PSM-45を 具体的で実用的な方法で改善します 10kW以上の連続電源と 49A以上の入力電流PSM-45が1990年代後半に不足し始めたマシン構成に対応する.

板の仕様が変更された.PSM-55はPSM-45のA20B-2001-067xではなくA20B-1007-0650のワイヤリングボードを使用している.しかし,物理的なシャーシフォーマット,DCバス接続スキーム,外部の強制冷却の要求は同じです.

PSM-45を搭載した機械は,同じ設置位置でPSM-55を交換することができる.配線とバス接続は互換性がある.機械がそれを必要とするときに簡単に利用できます..

PSM-55は,PSM-45とA06B-6087シリーズの残りのものと同じ制御カードファミリー (A16B-2202-042x) を使っています. これはアラームコード,CNC起動手順,操作書B-65162に記載されている診断方法は PSM-55に変更されないまま適用されます.

234A インプット 設備の電気計画

200Vで234A等級入力では,施設の供給回路設計に注意を払う必要があります.

The circuit breaker protecting the PSM-55 feed must be rated for sustained 234A operation with a trip curve that accommodates the startup inrush transient without nuisance tripping — a 300A thermal-magnetic breaker with a D or K tripping characteristic is typically appropriateしかし,正確な選択は,電源ケーブルの長さとインペデンスに依存します. Cable cross-section for 234A continuous at the facility ambient temperature and conduit fill conditions must be calculated to the relevant electrical standards — undersized cables create a real fire and equipment risk at this current level.

The AC reactor recommended for the PSM-55 (A81L-0001-0123 or the appropriate reactor for this current class) serves to limit both the startup inrush transient and the harmonic current that the rectifier front end would otherwise inject into the facility supply.

234Aでは,交流炉なしの調和電流の貢献は,同じ供給バス上の他の機器に干渉問題を引き起こすほど大きくなります.

外部強制冷却 設置の詳細

PSM-55の外部強制冷却は,冷たい環境空気を直接モジュールのヒートシンク面に供給するように配置しなければならない.

生産中の機械は,キャビネット内の複数のコンポーネントから熱を生成する.キャビネット内の空気温は,生産シフト中に環境よりも大幅に上昇する.この循環熱気がPSM-55ヒートシンクに導かれるとAL03 限界を超えたヒートシンク温度幅が狭くなる.

実用的な実装は,キャビネットの外側から PSM-55ヒートシンク吸入口に新鮮な空気を送るチャット配置です.暖房から熱い排気気体が分離管を通ってキャビネットの外側に流れる.

この配置は,PSM-45およびPSM-55モジュールで最初に指定された機械の電気キャビネット設計に記載されています.これは即興ではありません.機械の原始的な熱設計の一部として設計されています.

よくある質問

Q1:PSM-55はPSM-45の直接的な代替品ですか? それとも電気キャビネットの変更が必要ですか?

PSM-55は,PSM-45用に設計されたキャビネットマウントアレンジメントと物理的にも電気的にも互換性がある.同じシャシーフォーマット,マウントホール,DCバス接続ポイントが適用される.キャビネットに機械的な変更は必要ありません.

電源回路がPSM-55の234A定位入力とPSM-45の185Aの対応性を確認しなければならない.回路保護とケーブルをアップグレードする必要がある可能性があります..

PSM-45の周りに外部の強制冷却管の配置が設計された場合,PSM-55の65kWのわずかに高い熱出力に対して十分な空気流が供給されていることを確認します.

Q2:PSM-55はPSM-45のリストと同じA20B-1007-0650のワイヤリングボードを使用しています.これらのボードは2つのモジュール間で交換可能ですか?

A20B-1007-0650は,PSM-45とPSM-55の両方の仕様に記載されています.Fanucがこれらの電源クラスで共通のボード設計を使用し,トランジスタモジュールの仕様と電源を区別する熱部品を使用したことを反映しています..

実際にはPSM-45 と PSM-55 のボードレベルでの互換性は,ボードの特定の改定と,Fanuc のボード上のコンポーネント仕様が,現在の両方のレベルに対応しているかどうかに依存する..

確認された交換決定については,共有ボード番号に基づいて互換性を仮定するのではなく,Fanucの部品レベルのドキュメントまたは資格のあるFanucドライブ修理専門家に相談してください.

Q3: PSM-55 の AL03 (熱槽の高温) の前には通常どのアラームが表示され,どのように管理されるべきですか?

正しく冷却されたPSM-55では,AL03は通常の生産中に発生してはならない.

防護の限界に達した温度を示します 外部からの強制冷却が不十分で,管路が塞がり,内部扇風機が故障したため,または,モジュールの指定動作範囲を超えた環境温度.

モジュールそのものを調査する前に,外部の冷却チャクトル経路を遮断または損傷のために検査し,外部の強制空気供給が動作していることを確認し,内部扇風機が動作していることを確認します..

AL02 (冷却扇停止) は,内部扇風機が故障した場合,AL03に先行します.

Q4:PSM-55は多軸同時加速時の短時間の過負荷をどのように処理しますか?

PSM-55の 65kWは連続出力で 指定条件では無期限に持続可能です

65kW以上の過渡負荷は,モジュールのIGBTトランジスタとDCバスコンデンサターバンクによって短期間対応できます.正直器の前端が静止状態の出力を供給し続ける間,ピーク需要を供給する.

この一時的な過負荷能力の持続時間は,トランジスタの初期熱状態と過負荷の大きさに依存する.

機械のサーボアンプは,実用的にPSMバスに課せられたピーク需要を制限する独自の電流制限を持っています.PSMは,下流アンプの保護回路が最初に制限しない現在のレベルをめったに見ない.

Q5:PSM-55は活性再生型ですか? PSMRシリーズのように外部再生抵抗器または放電装置が必要ですか?

PSM-55の活性再生フロントエンドは 3相交流電源に戻すことで 内部ですべての減速エネルギーを処理しますまたは再生放出ユニットが必要か接続されるべきです.

これは,PSMシリーズ (A06B-6077とA06B-6087) とPSMRシリーズ (A06B-6081) の基本的な違いである.PSMRは,再生されたエネルギーを吸収するためにレジスタの放電ユニットを使用します.PSMが電源に戻すためにアクティブインバーターのフロントエンドを使用している間.

PSM-55 の DC バス に 外部 の 放電 抵抗 を 接続 する と,建設 的 な 効果 が あり,モジュールの 動作 に 干渉 する こと が でき ます.
