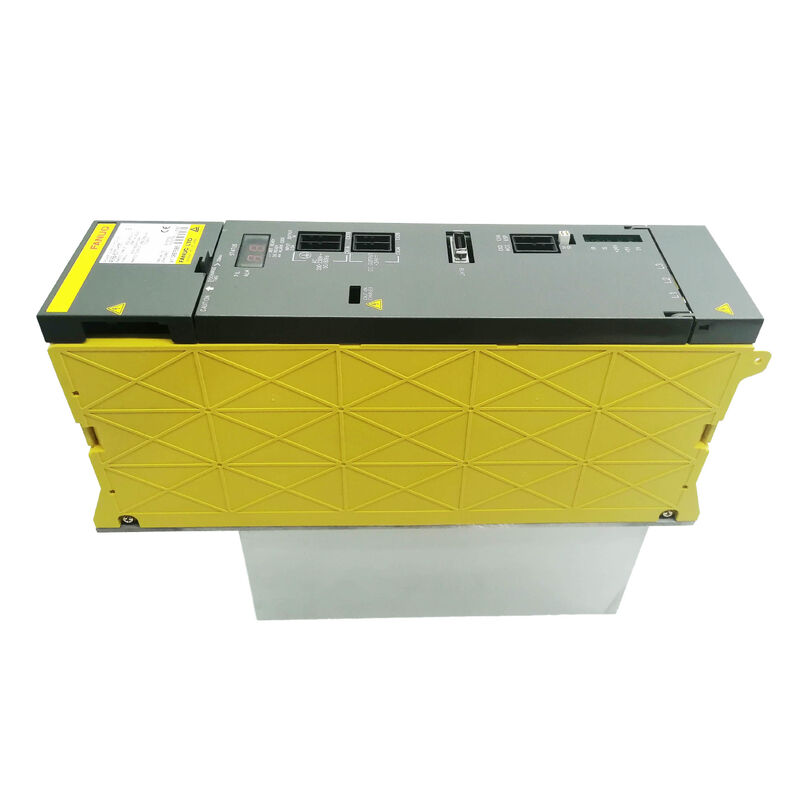

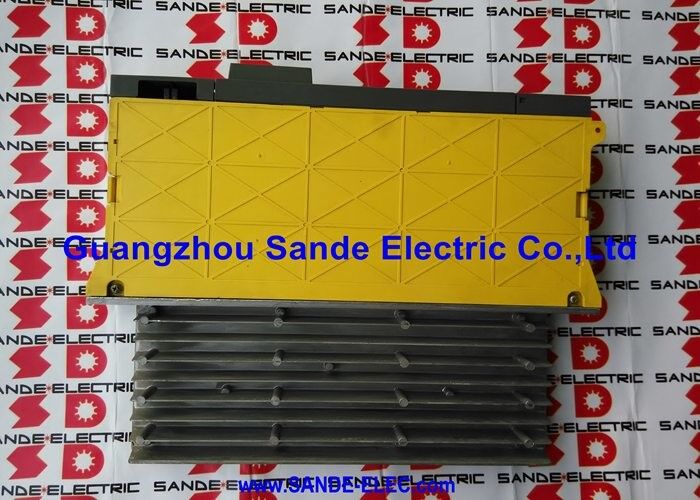

Fanuc A06B-6077-H111 | Alpha Servo Power Converter PSM-11 — 13.2kW, 200–230V AC 3相, 49A 入力, 283–325V DC バス, アクティブ回生, 外部強制冷却必須

概要

Fanuc A06B-6077-H111 は、A06B-6077 シリーズの 2 つの電源モジュールの中で大きい方の PSM-11 であり、Alpha シリーズ駆動システムに 13.2kW の DC バス電力を供給します。Alpha PSM ファミリの残りは A06B-6087 ナンバリングブロックにありますが、PSM-11 は小型の PSM-5.5 (A06B-6077-H106) と共に独自の A06B-6077 シリーズを占めています。どちらも、アクティブ回生フロントエンド、3相入力、283–325V の DC バス出力という点で、より高出力の A06B-6087 PSM モジュールと構造的に類似していますが、コンパクトな工作機械、CNC旋盤、およびスピンドルとサーボの合計電力要求が 13.2kW に収まる小型多軸機械といった、異なる機械サイズセグメントに対応しています。13.2kW の出力と 49A の定格入力を持つ PSM-11 は、1 つまたは 2 つのサーボ軸 SVM モジュールとペアになった小型 Alpha スピンドルアンプモジュールによく適合します。

3.7kW または 5.5kW のスピンドルモーターと 2 つまたは 3 つの小型 Alpha サーボ軸を持つ機械は、典型的な PSM-11 の設置例です。合計同時電力要求は 13.2kW の上限内に十分に収まり、多軸加速時の過渡ピークにも十分な余裕があります。

シリーズ 0-C または 0-D コントロールとコンパクトな Alpha ドライブシステムを実行する機械は、最も一般的な PSM-11 の用途の 1 つです。これらのコントロール世代は、PSM-11 の電力クラスが自然に適合する、より小型で経済的な工作機械向けに設計されました。

PSM-11 は、電力スケールの反対側にある PSM-45 および PSM-55 と特定の特性を共有しています。それは外部強制空冷を必要とすることです。

これは、Fanuc の Alpha シリーズ構成ドキュメントで PSM-45 と共に明記されており、両方のモジュールを、独自のファンとヒートシンク配置で自己冷却される PSM-15 から PSM-37 の範囲と区別しています。

PSM-11 の外部強制冷却の必要性は、モジュールのコンパクトな物理的フォーマットを反映しています。幅 60mm のハウジングは、49A 入力で自己冷却に必要なヒートシンクフィン領域を収容できないため、熱設計はキャビネットがモジュールのヒートシンクに補助的な空気の流れを提供することに依存します。

アクティブ回生は PSM-11 の設計の一部であり、抵抗放電の代替である PSMR ではなく PSM ファミリに位置付けられています。

13.2kW であっても、小型スピンドルおよびサーボモーターからの減速エネルギーは、繰り返し位置決めサイクルやツールチェンジの生産シフト全体で蓄積されます。

PSM-11 は、このエネルギーを抵抗で燃焼させるのではなく、3相電源に戻します。これにより、外部放電抵抗ユニットとその関連キャビネットの発熱の必要性がなくなります。

主な仕様

パラメータ

値

5–10kW の合計駆動システム電力を持つコンパクトな CNC 旋盤または小型ドリルセンターを設計する工作機械メーカーは、17.5kW の PSM-15 の容量を必要としませんでした。また、PSM-11 の幅 60mm のハウジング (A06B-6087 モジュールの幅 90–150mm と比較) は、小型工作機械のコンパクトな電気キャビネットにより自然に収まります。

PSM-11 に内蔵されている A16B-2202-0461 配線基板と A16B-2202-0420 制御カードは、A06B-6077 シリーズに固有であり、A06B-6087 PSM-15 から PSM-55 の基板とは互換性がありません。

これはメンテナンスの実用的な意味合いを持ちます。PSM-11 の内部基板のスペア調達は 6077 部品番号構造に従い、これらの基板は個別に利用できません。モジュールがサービスユニットです。

コンパクトフォーマットと外部冷却のトレードオフ

PSM-11 の約 2.26kg の重量と幅 60mm のコンパクトなハウジングは、小型機械の電気キャビネットレイアウトにとって実用的な利点です。150mm の PSM-15 では圧倒されるキャビネットでも、PSM-11 はスペースの制約なしに収容できます。

このコンパクトさは、大型 PSM モジュールが依存する自己冷却ヒートシンクとファン配置を取り除くことによって部分的に達成されています。PSM-11 は、熱発生部品全体に冷却を提供するキャビネットの空気の流れに依存しています。

実際には、これは PSM-11 がキャビネット内の空気の流れが正で一貫している場所、または専用の空気の流れ配置がモジュールに冷気を向ける場所に設置されなければならないことを意味します。

熱設計が不十分なキャビネット (ホットゾーン、再循環空気、または換気ブロック) は、13.2kW 未満の負荷レベルでも PSM-11 で AL03 ヒートシンク過熱シャットダウンを発生させます。

これは、小型機械はキャビネットの空気の流れの provision が最小限である可能性が高いため、大型機械よりも小型機械でより一般的なメンテナンス問題です。

漏電検出およびアラームシステム

A06B-6077-H111 には、DC バスおよび下流のモーター配線の地絡条件を監視する漏電検出回路が含まれています。

これにより、モーター巻線絶縁の劣化を早期に警告します。徐々に増加する地絡電流は、完全な巻線故障や回路ブレーカーのトリップにつながる前に漏電検出をトリガーします。

PSM-11 のアラームコードシステムは、標準の Alpha PSM アラーム構造に従います。

AL01

— 主電源モジュール内の過電流 (PSM-11 の IPM 故障、PSM-15 以上での過電流の意味とは異なります)。

AL02 — 冷却ファン停止。PSM-11 では、影響を受ける特定のファンを特定し、速やかに交換する必要があります。

AL04 — DC リンク電圧低下。下流のアンプモジュールおよび DC バス接続を確認してください。

AL05 — DC バスプリチャージが完了しませんでした。モジュール内のプリチャージ回路を調査してください。

FAQQ1: PSM-11 は A06B-6087 ではなく A06B-6077 シリーズに属していますが、これは同じバス上の A06B-6087 SVM サーボアンプモジュールとの互換性がないことを意味しますか？

いいえ、A06B 製品システムにおけるシリーズナンバリングは、システムの非互換性ではなく、特定のモジュールタイプを識別します。

A06B-6077-H111 の DC バス出力は、共有 DC バス上の A06B-6079 および A06B-6096 シリーズ SVM サーボアンプモジュール、および A06B-6088/A06B-6102 SPM スピンドルアンプモジュールと完全に互換性があります。

PSM-11 は単に Alpha ファミリの低電力端に位置し、すべての Alpha シリーズアンプモジュールが必要とするのと同じ規制された 283–325V DC バスを、小型機械構成に適した電流容量で提供します。

Q2: PSM-11 の外部強制冷却要件について、Fanuc はどのような特定の空気の流れ配置を推奨していますか？

Fanuc の Alpha シリーズハードウェア設置マニュアル (B-65162) は、PSM-11 を含む、それを必要とするモジュールの強制冷却配置を文書化しています。

要件は、モジュールのヒートシンク表面に冷たい外部空気が流れることです。通常はモジュールの下から上に向かって、自然対流の方向に沿って流れます。

必要な空気の流れの量と速度は、定格負荷でのモジュールの発熱量とヒートシンクの熱抵抗の関数です。

実際には、PSM-11 のヒートシンク面に空気を向けるように取り付けられた小型軸流ファンで、B-65162 仕様に従ってサイズ設定されたものが標準的な実装です。

Q3: PSM-11 が故障した機械で PSM-5.5 (A06B-6077-H106) を置き換えることはできますか？

PSM-11 は PSM-5.5 が供給していたのと同じ DC バスを供給でき、追加の電力容量 (13.2kW 対 5.5kW) は下流のアンプにリスクをもたらしません。それらは必要なものだけを引き出します。

物理的な設置では、PSM-11 が利用可能なスペースに収まること (両ユニットとも幅 60mm)、および施設供給回路が PSM-5.5 の低電流に対して PSM-11 の 49A 定格入力を供給できることを確認する必要があります。

供給回路が PSM-5.5 の要件に合わせてサイズ設定されていた場合、PSM-11 へのアップグレードには、回路保護と配線が 49A に対して十分であることを確認する必要があります。

Q4: 製品説明に部品リストに「サーボ電源コンバーター」が含まれていますが、Fanuc Alpha システムのコンテキストでこの指定は何を意味しますか？

Fanuc の Radwell およびその他の販売代理店のリストでは、A06B-6077-H111 を「サーボ電源コンバーター」と説明しています。これは、その主な機能が 3相 AC 電源をサーボ (およびスピンドル) モーターアンプを駆動する DC バスに変換することだからです。

「コンバーター」という用語は、システム電源アーキテクチャにおけるモジュールの役割を反映しています。それは AC から DC への変換ステージです。

これは PSM-11 とは異なる製品ではありません。「サーボ電源コンバーター」、「PSM-11」、「電源モジュール」はすべて、異なる説明的な角度から同じ A06B-6077-H111 ユニットを説明しています。

Q5: PSM-11 交換後、CNC でどのような起動確認が必要ですか？

CNC の電源を入れ、PSM-11 の前面パネル LED ステータスを観察します。モジュールは、電源投入後数秒以内に通常の動作状態 (バス充電済み、アラームなし) を示すはずです。

CNC のサーボメンテナンス画面の SVM モジュールステータス表示を確認して、DC バス電圧が存在し、283–325V の範囲内にあることを確認します。

起動時に PSM-11 または下流の SVM モジュールにアラームが表示された場合は、軸を操作する前に診断してください。起動がクリーンな場合は、機械を自動サイクルに戻す前に、各軸をゆっくりと手動でジョグして通常の軸動作を確認してください。
