| 起源の場所 | 日本 |
| ブランド名 | Yaskawa |
| 証明 | CE / cULus Listed / RoHS 2002/95/EC |
| モデル番号 | SGDH-08AE-S |
シグマIIシリーズ SGDH セルボアンプ 0.75 kW シングルフェーズ 200 V
SGDH-08AE-S 仕様
| 商品番号 | SGDH-08AE-S |
|---|---|
| ブランド | ヤスカワ |
| カテゴリー | サーボアンプ |
| 家族 | SIGMA II |
テクニカルデータ
| 供給電圧 | 220〜230 VAC |
| モーターパワー | 750W |
| 出力電流 | 4,4 A |
| 尺寸 | 90 x 160 x 180 mm |
| 体重 | 17kg |
| シリーズ型 | Σ-IIシリーズ セルボパック |
| AC 入力段階 | 一段階 |
| モデル | SGDH08AES |
シグマIIシリーズの製品を納品時にチェックする
配送時に Sigma II シリーズ -SGDH サーボアンプ製品を確認するには,以下の手順が推奨されます. Sigma II シリーズ SGDH-08AE-S Yaskawa 製品が配送される場合,以下のチェックリストを使用します..
| 初期検査 | 意見 |
|---|---|
| 配達された商品は注文されたものですか. | サーボモーターとサーボアンプの名札に記されたモデル番号を確認してください. (次のページの説明表を参照してください.) |
| サーボモーターはスムーズに回っているか? | サーボモーターの軸は,手動でスムーズに回転できれば正常である.しかし,ブレーキ付きのサーボモーターは,手動で回転することはできません. |
| 損傷はあるのか? | 運送中に 傷ついたものがないか 確認してください |
| 松散した螺栓はありますか? | スクロールをスロープでチェックする |
上記のいずれかが不完全または誤っている場合は,Yaskawaまたは認可販売者に連絡してください.
モデル番号の意味
SGDH 08 A E □
│ │ │
│ │ │
│ │ │
│ │ │ │ ────────── 供給電圧
│ │───────────────── 最大適用可能なサーボモーター容量
サイグマIIシリーズ SGDHサーボアンプ
SGDH
シグマIIシリーズ √ SGDH サーボアンプ
08
適用可能な最大サーボモーター容量
| コード | 電圧 |
|---|---|
| A について | 200V |
| B について | 100V* |
| D | 400V |
* 100Vのサーボモーターは,SGMAHとSGMPHモデルのみ0.2 kW以下です.
| コード | 記述 |
|---|---|
| E について | トーク,速度,位置制御のために |
| コード | 記述 |
|---|---|
| R | ストックに搭載 |
| S | 単相 |
| P | 換気管 (6〜15 kWのみ) |

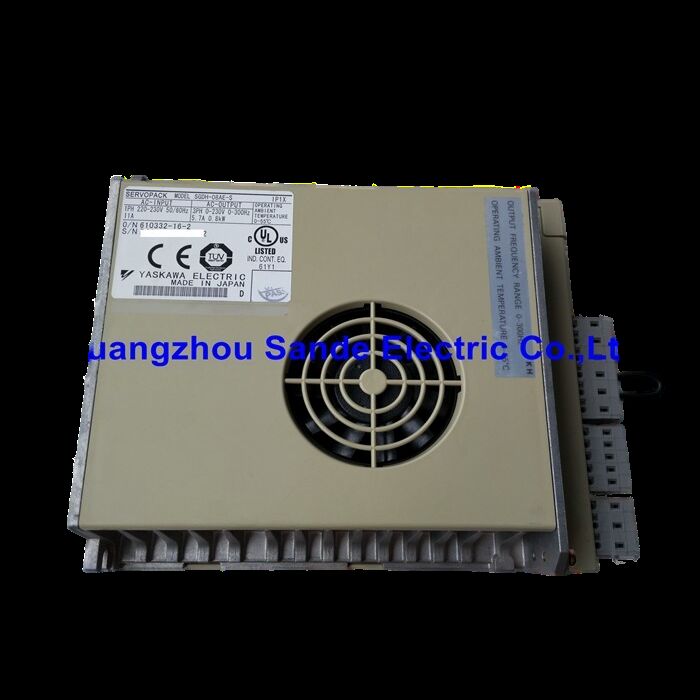

外見 と ナイネプレート の 例
Yaskawa SGDH-08AE-S ACドライブに関するFAQ
1SGDH-08AE-Sの入力電圧と周波数要求量は?
SGDH-08AE-Sの入力電圧は200~230Vで,入力周波数は50/60Hzで,標準的な産業用電源と互換性がある.
2出来るSGDH-08AE-S他のモデルを 置き換えるか?
SGDH-08AE-Sは,単相 Sigma II シリーズ向けに特別に設計されており,SGDV (Sigma V) などの他のシリーズで直接置き換えることはできません.制御モードは完全に互換性がある必要があります..
3通信プロトコルがSGDH-08AE-S支援する?
DeviceNetやEtherCATなどのフィールドバスモジュールで拡張できるが,対応する通信カードとパラメータ設定が必要である.
4.SGDH-08AE-S ACドライブ定期的な メンテナンス ポイント?
6 ヶ月 ごとに: 端末,消熱器,扇風機 を チェック し,塵 を 掃除 し て ください.
年間: コンデンサターの状態をチェックし,2〜3年後にファンを置き換える.
動作 中: 温度,電流,再生 電力 を 監視 し,異常 を すぐ に 検知 する.
5ファームウェアのアップグレードが必要ですか?
ヤスカワSGDH-08AE-S ACドライブ機能の最適化と安定性の向上を得るため,ダウンタイムメンテナンス中にアップグレードすることを推奨します.
6どの制御モードがサポートされていますか?
SGDH-08AE-S ACドライブ位置制御,速度制御,トルク制御の3つのモードをサポートする.これらはパネルまたはパラメータを通じて切り替えることができます.
