| 起源の場所 | 日本 |
| ブランド名 | OMRON |
| 証明 | CE RoHS |
| モデル番号 | BR-2/3AGCT4A |

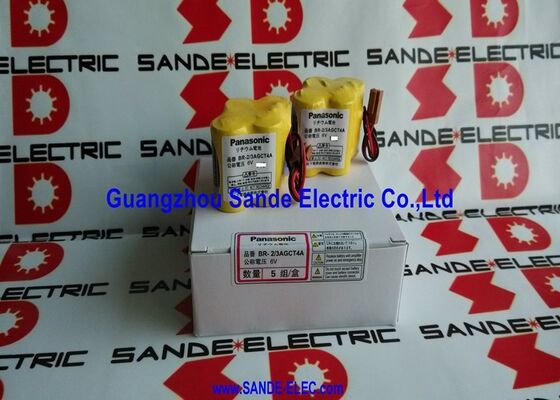

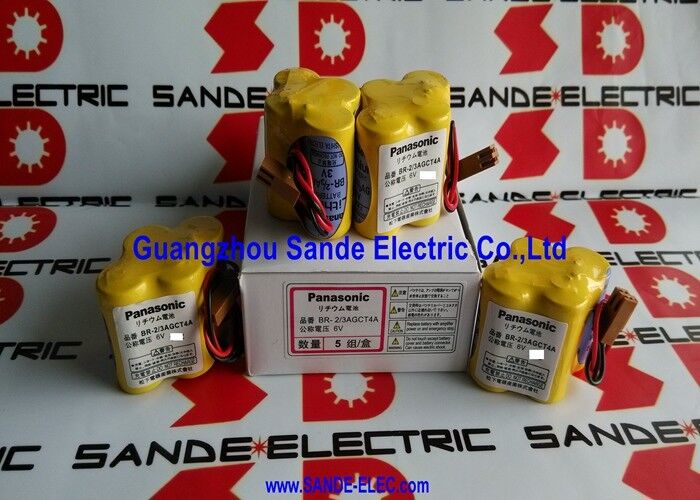

BR-2/3AGCT4Aは,FANUC Alpha iSVおよびBeta iSV統合伺服システム,およびシリーズ18-T CNCおよびロボットコントローラ用のパナソニック BRシリーズ4セルリチウム電池パックである. The pack's 2900mAh capacity — delivered at 6V from four BR-2/3AG cells — provides the higher energy reserve demanded by the FANUC iSV amplifier families compared to the simpler 2-cell packs used in earlier Beta and Alpha servo generations.
BR-2/3AG電池はそれぞれ3Vを供給する.BR-2/3AGCT4Aの4つの電池は6V出力を供給するように設定されています. 停電期間中も,すべての互換性のあるFANUCアンプバリエーションでエンコーダーとパラメータメモリを維持します..
| パラメータ | 価値 |
|---|---|
| セル毎の電圧 | 3V (各 BR-2/3AG) |
| パック電圧 | 6V |
| 容量 | 2900mAh |
| 細胞数 | 4 × パナソニック BR-2/3AG |
| シリーズ | パナソニック BR |
| 動作温度 | −40°Cから+85°C |
| クロス参照 | A98L-0031-0025 / A06B-6114-K504 |
| 適用する | FANUC アルファ iSV ベータ iSV 18-T |
2つのFANUC Alphaファミリー6Vバッテリーパック,異なる容量クラス:
| パラメータ | BR-CCF2TH | BR-2/3AGCT4A |
|---|---|---|
| 細胞 | 2 × Cサイズ | 4 × 2/3Aサイズ |
| 容量 | 5000mAh | 2900mAh |
| 適用する | アルファABSセルボモジュール | アルファ iSV ベータ iSV 18-T |
どちらも同じブラウンJAEコネクタファミリーで6Vで動作します設置された増幅器の指定された部品番号に基づいて選択する バッテリーコンパートメントのラベルまたは保守説明書で,どのパッケージが適用されるかを確認する.
アルファ iSV バッテリーアラームアルファ iSV サーボドライブを搭載した FANUC CNC は,電池アラームを1軸に表示する.BR-2/3AGCT4Aは,メンテナンスマニュアルの電池参照 (A98L-0031-0025) から識別される.予定された停止時間中の交換は,サーボパラメータを保持します..
"8Tシリーズ"CNCのプロアクティブ交換装置:ターニングセンターの18TCNCバッテリー交換サイクルでは,BR-2/3AGCT4Aを3年間のスケジュールで要求します. 警報がプログラムとツールデータを計画外の損失から保護する前に積極的な交換です.
Q1:BR-2/3AGCT4Aを交換する必要があることを示す FANUCアラームは何ですか?
CNCまたはアンプはアラームコードを生成します. 通常はAL-9F (電池警告,事前通知) に続いてAL-92 (電池電圧低,交換緊急) Mitsubishi/FANUCのサーボノテーションで,または同等のCNC専用電池アラームAL-9Fで交換する,AL-92ではなく AL-92は,バッテリーがほぼ完全に枯渇していることを示しています.
Q2: FANUC システムが電源が入っている間に BR-2/3AGCT4A を交換できますか?
システム電源を入れ替える. 増幅器の電源は電源を供給している間にメモリを維持する. 可能な限り古いパックを外す前に新しいパックを接続する.記憶喪失を避けるために高速接続が必要です.
Q3:BR-2/3AGCT4AとA98L-0031-0025のクロスレファレンスは何ですか?
両者は同じ電池を識別する. A98L-0031-0025は技術文書とFANUC部品マニュアルで使用されるFANUCの内部仕様コードである. BR-2/3AGCT4Aはパナソニックのセル/パッケージの名称である.A06B-6114-K504 は,同じパッケージの FANUC サービススペア注文番号です..
Q4: BR-2/3AGCT4Aは,他のFANUCシステムで使用されているより小さなBR-AGCF2Wとどのように異なりますか?
BR-AGCF2Wは,FANUCベータ増幅器 (ベータSVU,古い形態ではベータiSV) に対して約1800mAhの6Vに対して2×Aサイズセルを使用する.BR-2/3AGCT4Aは,Alpha iSVに対して2900mAhで6Vに対して4×2/3Aサイズセルを使用する.ベータ iSV (新しい形態)この2つのパックは互換性がなく,アンプのバッテリーポートラベルからどの変種が必要かを確認します.
