サーボコントローラー PLC AB アレンブラッドリー 1769-BA バッテリーアセンブリ カスタム

アレン・ブラッドリー 1769-BA | CompactLogix 3V リチウム電池アセンブリ — 850 mAh / メモリ保持 / 1769-L23x / L3x

電源が入ってもプログラムを維持するバッテリー

CompactLogix コントローラは、バッテリバックアップされた SRAM にユーザー プログラムとデータ メモリを保存します。電源が切断されたり故障したりすると、1769-BA リチウム セルが引き継ぎ、充電中はプログラムをそのまま維持します。バッテリがないか、バッテリが消耗している場合、たとえ短時間の停電であっても停電が発生すると、コントローラはユーザー プログラムを失います。マシンは初期化されていない状態に戻り、プログラムが再ロードされるまで再起動しません。

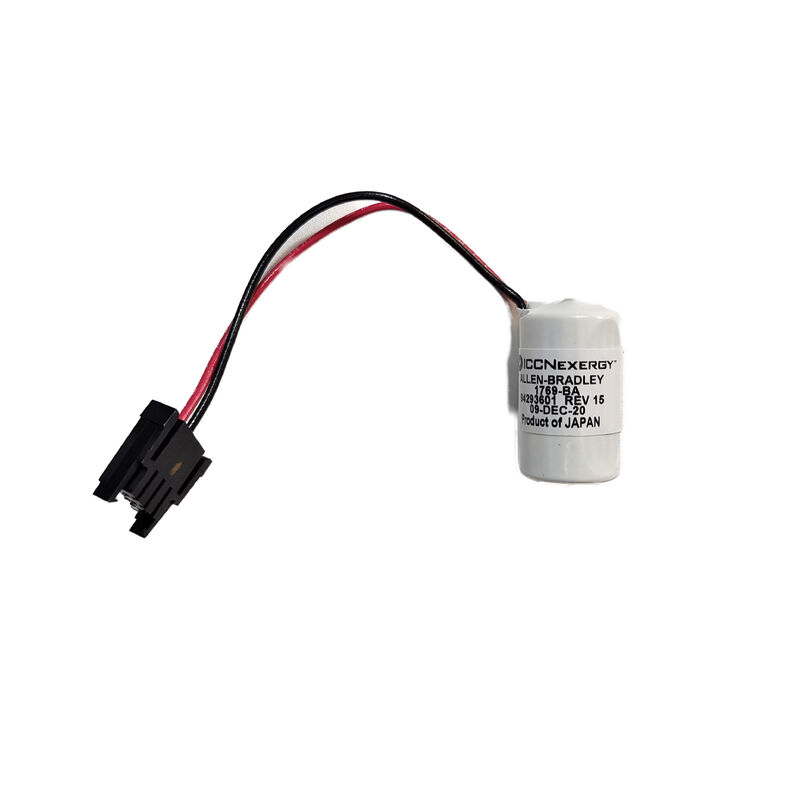

1769-BA は、3 ピン コネクタを備えた配線済みハウジング内の非充電式リチウム電池です。 CompactLogix コントローラ本体のバッテリ コンパートメントに直接取り付けます。バッテリーの充電量がなくなると、コントローラーの BAT LED が点灯します。これは交換インジケーターです。 LED が点灯するまで待ってから交換を遅らせたままにしないでください。 BAT 警告が表示されるまでに、すでに重大な放電が発生しています。

主な仕様

交換手順 — コントローラーの電源を入れたままにしてください

可能な限りコントローラの電源が入った状態で 1769-BA を交換します。電力が供給されると、バッテリが交換されている間、コントローラの内部コンデンサが SRAM を一時的に維持します。コンデンサの充電がスワップ時間を埋めるのに不十分な場合、電源が供給されていないコントローラに交換すると、データが失われる危険があります。迅速に作業します。コントローラーのレイアウトで切り替え中に並列接続が許可されている場合は、古いバッテリーを取り外す前に新しいバッテリーを接続してください。

1769-BA は、1769 シリーズ CompactLogix コントローラ用に指定されたバッテリです。 1747-BA (SLC 500 ファミリに使用) または他の Allen-Bradley バッテリー タイプとは互換性がありません。取り付ける前に部品番号を確認してください。

よくある質問

Q1: 1769-BA はどのくらいの期間使用できますか?

通常の耐用年数は通常の条件下で 3 ～ 5 年ですが、動作温度は寿命に大きく影響し、周囲温度が上昇するとバッテリ寿命が短くなります。継続的な運用環境では 3 年が経過するまで、またはコントローラの BAT LED が点灯したらすぐに交換してください。

Q2: BAT LED が点灯します。交換はどれくらい緊急ですか?

すぐに交換してください。数週間以内ではなく、数日以内に交換してください。 BAT LED は、バッテリがすでに低いしきい値まで放電していることを示します。 LED が点灯した時点ではいくらかの残容量が存在しますが、遅延が続くと充電がゼロになる危険があります。バッテリーが完全に消耗した状態で停電が発生すると、プログラムは即座に失われます。

Q3: コントローラーはバッテリーなしでも正常に動作しますか?

はい — コントローラーは、電力が継続的に供給されている限り、バッテリーが消耗したり、バッテリーがなくなっても正常に動作します。バッテリーが問題になるのは停電時のみです。バッテリーがないと、(計画的または偶発的に) 電源を入れ直すと、ユーザー プログラムが SRAM から消去されます。

Q4: 1769-BA は 1747-BA と互換性がありますか?

いいえ。1747-BA は SLC 500 コントローラ ファミリ用に指定されています。 1769-BA は CompactLogix 用です。この 2 つは、異なるコネクタを備えた異なるフォームファクタです。プラットフォームに間違ったタイプのバッテリーを使用すると、不適切な装着、不適切な電圧、または信頼性の低いメモリ バックアップが発生する可能性があります。部品番号が、取り付けられているコントローラーのバッテリー収納部の仕様と一致していることを確認してください。

Q5: 使用済みの 1769-BA バッテリーはどのように処分すればよいですか?

リチウム電池は一般廃棄物として処分してはなりません。リチウム電池の廃棄については、地域の規制に従ってください。ほとんどの地方自治体や工業施設では、リチウム電池のリサイクルまたは廃棄プログラムを実施しています。使用済みのリチウム電池を焼却したり、穴を開けたり、ショートさせたりしないでください。
