| 起源の場所 | 日本 |
| ブランド名 | PANASONIC |
| 証明 | CE RoHS |
| モデル番号 | BR-CCF2TH |

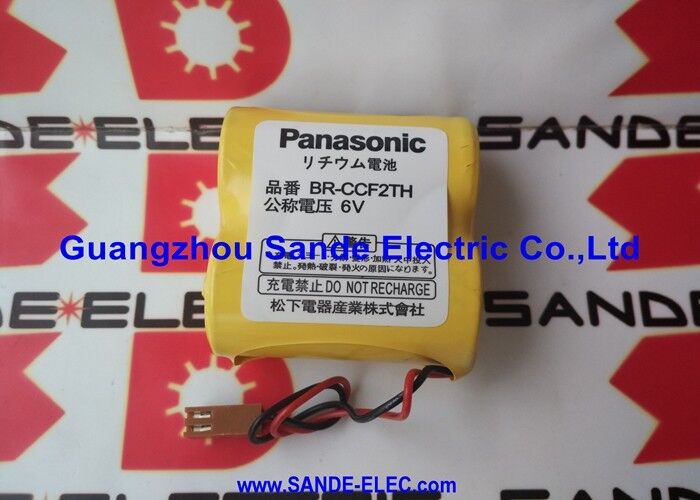

BR-CCF2TH は、コネクタで終端するリード線付きで出荷されます。このインターフェイス構成は、バッテリをホストの FANUC Alpha サーボ アンプに接続する方法を定義します。この端子タイプは、サーボアンプの設置環境向けに特別に設計されています。
振動下での柔軟性:セルパックとコネクタ間のワイヤリードは屈曲しており、セルパックの内部接合部に振動ストレスを伝えることなく、工作機械の動作による機械振動を吸収します。直接剛体接続すると、長年にわたって継続的に振動にさらされると内部セルが疲労する危険があります。
極性コネクタ:成形された 2 ピン コネクタは正しい極性を保証します。逆に挿入することはできません。これは、メンテナンス中にコネクタが扱いにくく、照明が不十分な場所に頻繁にアクセスするサーボアンプのバッテリコンパートメントでは重要です。
定義されたケーブル長:ワイヤリードは、FANUC Alpha サーボアンプのバッテリコンパートメントの標準的な深さに合わせたサイズになっています。ケーブルの長さにより、コンパートメント内で管理する必要がある余分なケーブルを使用せずに、コネクタがソケットに届く状態でセルパックをコンパートメントの背面に設置できます。
| パラメータ | 価値 |
|---|---|
| 電圧 | 6.0V |
| 容量 | 5000mAh |
| 化学 | リチウム (Li-CFₓ) |
| ターミナル | リード線/コネクタ |
| 細胞数 | 2×Cサイズ |
| 温度 | −40℃〜＋85℃ |
| 貯蔵寿命 | ～10年 |
| 応用 | FANUC Alpha ABSサーボアンプ |
BR-CCF2TH は、ファナックのサーボ バッテリの進化における初期世代を表しており、物理的により大きな C サイズのセル形式を使用し、その後より小さな 2/3A サイズに移行します。
クアッドパック (BR-2/3AGCT4A) および A サイズ ペア (BR-AGCF2W):
第一世代のアルファ ABS:FANUC Alpha ABS (絶対位置決めシステム) サーボ アンプ — A06B-6073、A06B-6079、A06B-6080、A06B-6096 シリーズ — は、C サイズのセル パックに合わせたサイズのバッテリー コンパートメントを備えて設計されました。 BR-CCF2TH のリード線/コネクタ形式は、これらのドライブ用のオリジナルの OEM バッテリーでした。
Cサイズが選ばれた理由:Alpha サーボ アンプの設計時には、C サイズ フォーマットにより、シングル コネクタのバッテリ パックで 6V 出力と高容量 (5000mAh) の組み合わせが提供されました。リード線コネクタ インターフェイスにより、工具やはんだ付けを行わずにバッテリを交換できます。これは、15 ～ 20 年間生産サービスが継続すると予想されるドライブにとって重要な保守性基準です。
C サイズの容量の利点:BR-CCF2TH の 5000mAh (30Wh) のエネルギー内容は、その後の小型フォーマットのパックの容量を超えており、複数の Alpha 軸を備えた設備やシャットダウン期間が延長されている場合のバックアップ期間が延長されます。
導入から 30 年が経過した現在も、FANUC Alpha サーボ アンプは世界中の古い CNC 工作機械で使用され続けています。これらの機械は、作業現場、部品メーカー、専門の機械加工作業で生産的に稼働し続けています。 BR-CCF2TH は、引き続き次のインストールに対応します。
ジョブショップCNCメンテナンス：FANUC Alpha ドライブを搭載した古いマシニング センターおよびターニング センターでは、定期的な CNC 予防メンテナンスの一環として BR-CCF2TH バッテリの交換が必要であり、計画的および計画外のシャットダウンを通じてアブソリュート エンコーダの位置を有効に保つことができます。
植物の寿命の延長：ファナックが装備した古い工作機械の稼働寿命を延長した施設は、計画されたメンテナンス間隔での BR-CCF2TH の可用性に依存しています。
Q1: BR-CCF2TH は、他のファナック バッテリーで使用されている小さな A サイズまたは 2/3A サイズのセルではなく、C サイズのセルを使用するのはなぜですか?
Alpha ABS アンプのバッテリー コンパートメントは、Alpha ドライブの開発時に、後の Beta および Alpha iSV 製品でより小型のバッテリー フォーマットを可能にするファナック サーボ エレクトロニクスの小型化以前に、C サイズ フォーマット用に設計されました。 C サイズのセルは、同じ 3V の公称セル電圧において、A サイズ (1800mAh) または 2/3A サイズ (1200mAh) のセルと比較して、より高い固有容量 (セルあたり 2500mAh) という利点を提供します。
Q2: BR-CCF2THはファナック機械の稼働中に交換できますか?
はい。サーボアンプと CNC の電源がオンになっていると、アンプの電源が ABS エンコーダのメモリを維持します。絶対位置データを失うことなく、リード線コネクタを取り外して新しいバッテリーを接続することができます。全体を通してバッテリーのプラス接続を維持します。アンプの電源とバッテリーの両方が同時に供給されない期間は避けてください。
Q3: BR-CCF2THは、BR-AGCF2Wなどのファナックの小型サーボバッテリーと互換性がありますか?
いいえ。BR-CCF2TH は、BR-AGCF2W (A サイズ セル) とは異なる物理パッケージの C サイズ セルを使用します。 2 つのパックは、バッテリ コンパートメント サイズとエネルギー要件が異なるさまざまなファナック アンプ ファミリに対応します。コネクタは似ているように見えますが、セル パック本体のサイズは異なります。ファナックアンプの保守資料に指定されているバッテリーのみを取り付けてください。
Q4: 計画停止前に BR-CCF2TH のバッテリー状態を確認するにはどうすればよいですか?
アンプから外した状態で、マルチメータを使用してコネクタのバッテリの開放電圧を測定します。正常な BR-CCF2TH の読み取り値は約 6V です。電圧が 5.5V を大幅に下回る場合は、寿命が近づいていることを示します。 FANUC CNC のアラーム履歴もチェックする必要があります。バッテリー アラーム 9F エントリは、以前の動作中にバッテリーがすでに低電圧警告をトリガーしたことを示しています。
