| 起源の場所 | 日本 |
| ブランド名 | TOSHIBA |
| 証明 | CE RoHS |
| モデル番号 | ER6VC119A |

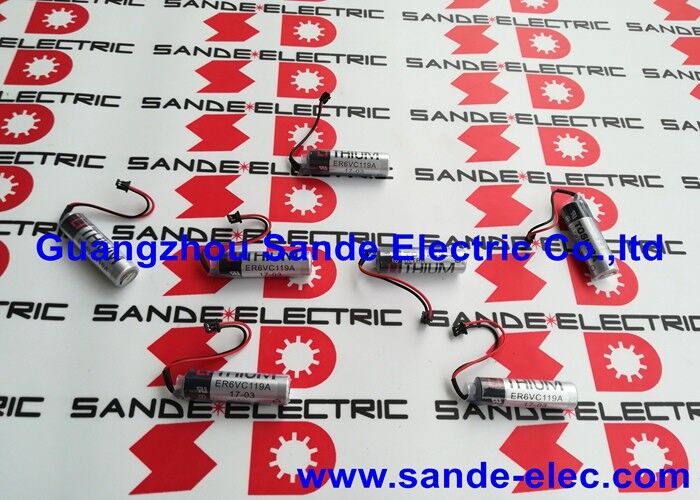

ER6VC119A には、成形コネクタ (ユーザー仕様で定義された端子タイプ) で終端するリード線が付属しています。このワイヤ リード/コネクタ インターフェイスは、三菱 CNC コントローラおよびサーボ システムにおける ER6VC119A の主な用途に適した端子形式です。
フィールド置換アクセス:リード線コネクタを使用すると、はんだ付けをせずに現場でバッテリを取り外して交換できます。成形コネクタは、CNC コントローラまたはサーボアンプのバッテリソケットと嵌合します。電気接続に工具は必要ありません。
耐振動性:リード線はバッテリーセルとコネクターの間で曲がり、コネクターや取り付け構造を通して伝わる振動からセルを隔離します。工作機械の振動を受けやすいサーボ ドライブや CNC キャビネットでは、この柔軟性によりセルの内部接合部にかかる疲労応力が軽減されます。
極性コネクタ:コネクタは特定の方向に成形されており、正しく挿入することのみが可能で、CMOS メモリ回路を損傷する可能性のある誤った逆接続を防ぎます。
| パラメータ | 価値 |
|---|---|
| 電圧 | 3.6V |
| 容量 | 2600mAh |
| 化学 | リチウム (Li-SOCl₂) |
| 寸法 | 直径0.58インチ×高さ1.99インチ。 |
| 端子 | リード線/コネクタ |
| 温度 | −40℃〜＋85℃ |
| 貯蔵寿命 | ～10年 |
| 応用 | 三菱CNC、サーボバックアップ |
東芝 ER6V ファミリ内では、2 つのコネクタ バリエーションが異なる三菱製品に対応します。
ER6VC119A:コネクタ タイプ A (接尾辞 C119A) — 三菱コントローラおよびサーボ アンプの 1 つのグループに固有のコネクタ形式。これはここで説明するバリアントです。
ER6VC119B:コネクタ タイプ B (接尾辞 C119B) — 三菱製品の 2 番目のグループに適合する別のコネクタ。
電気化学的仕様は 2 つのバリエーション間で同一です。同じ 3.6V、同じ 2600mAh、同じ Li-SOCl2 セルです。違いは純粋にワイヤリード上の物理コネクタです。注文する前に、特定のマシンのバッテリー コンパートメント コネクタに ER6VC119B (タイプ B) ではなく ER6VC119A (タイプ A) が必要であることを確認してください。ラベルが間違っていたり、間違ったバリエーションのコネクタは、セルの仕様が正しいかどうかに関係なく、正しく嵌合できません。
三菱 M70 CNC バッテリーのメンテナンス:マシニング センターの M70 CNC がバッテリー アラームを生成します。 ER6VC119A は、バッテリー コンパートメントのコネクタ ラベルから確認できます。コネクタ タイプ A と一致します。充電済みの ER6VC119A と交換すると、データを失うことなく完全なメモリとクロック バックアップが復元されます。
サーボドライブのメンテナンスバッチ:ある工作機械工場では、三菱 M70 を搭載したマシニング センターを 8 台運用しています。年間メンテナンス スケジュールには、1 回のセッションですべてのマシンにわたる ER6VC119A の交換が含まれており、生産中の散発的なバッテリ障害を防止します。
Q1: どの三菱 CNC コントローラおよびドライブが ER6VC119A と互換性がありますか?
ER6VC119A (コネクタ タイプ A、3.6V、2600mAh) は、三菱 M70、M73、および M60 シリーズ CNC コントローラ、および C119A コネクタ形式を使用する特定の三菱サーボ アンプ バリアントで確認されています。バッテリー収納部のラベルで確認します。取り付けられているバッテリーのコネクタの指定により、互換性が確認されます。 ER6VC119Aは、コネクタ方式が異なる別個のMR-J3BAT 3.6Vバッテリを使用する三菱MELSERVO MR-J3サーボアンプには適用されません。
Q2: 2600mAh 容量は、以前の 2400mAh バージョンと比較してバッテリー寿命にどのような影響を与えますか?
2600mAh の容量 (以前の 2400mAh 仕様と比較) により、約 8% 多くのバックアップ エネルギー予備量が提供されます。実際には、この違いは、バッテリ交換間のスタンバイ時間がわずかに長くなることを意味します。これは、一般的な CNC シャットダウン プロファイルの場合、電源オフ時のバックアップ時間がさらに数週間かかることになります。どちらの容量仕様も、3 ～ 5 年の標準的な CNC メンテナンス間隔に適しています。
Q3: ER6VC119A は Saft LS14500 または Tadiran SL-360 と同じ化学的性質ですか?
ER6VC119A (Toshiba)、LS14500 (Saft)、および SL-360 (Tadiran) の 3 つすべては、AA 形式の 3.6 V で塩化チオニル リチウム (Li-SOCl₂) 化学反応を使用します。主な違いはリード線コネクタです。ER6VC119A には、三菱機器用の特別な成形コネクタ (C119A タイプ) が付いています。 LS14500 および SL-360 には通常、標準の端子上部があります。 C119A コネクタ形式により、ER6VC119A は三菱 CNC およびサーボ アプリケーションに適した製品になります。他の AA Li-SOCl2 セルにはコネクタの適合が必要です。
Q4: ER6VC119Aは三菱CNCの電源を入れたまま交換できますか?
はい。 CNC の電源がオンになると、内部電源が CMOS と RTC を維持します。コネクタを取り外しても、メモリへの電力を損失することなく新しい ER6VC119A を接続できます。バッテリーを外す時間を最小限に抑えます。接続ギャップが数分以上ある場合、CNC の電源をオフにして交換すると、データが失われる危険があります。
