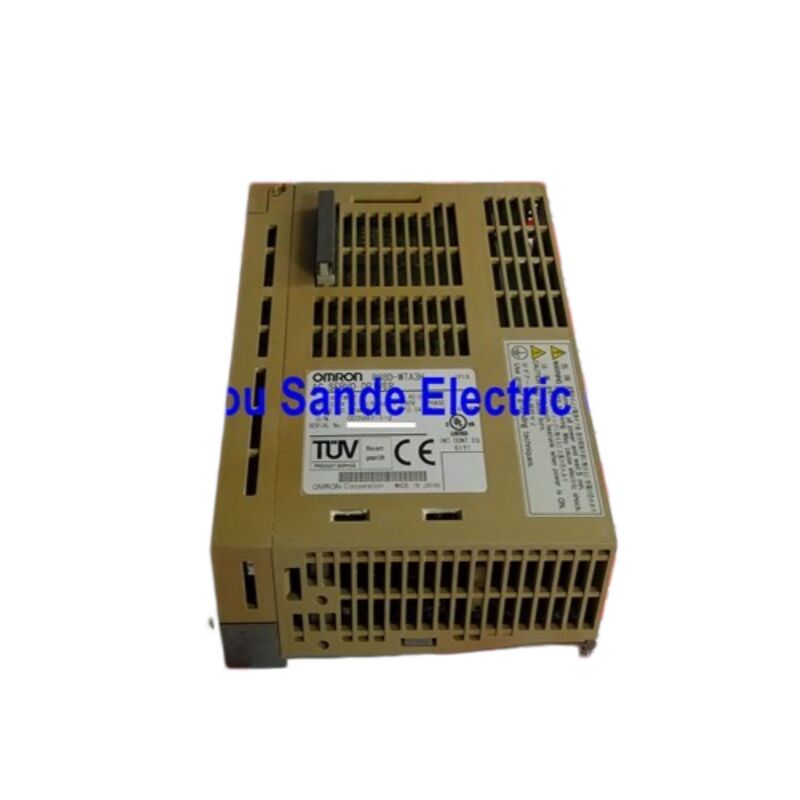

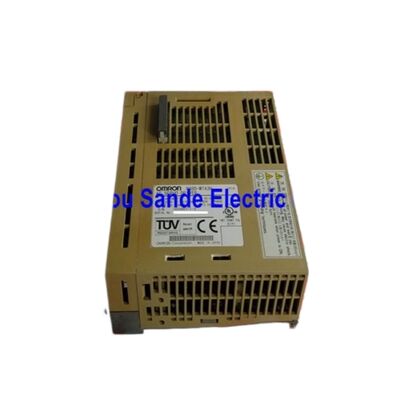

OMRON R88D-WTA3H — OMRON OMNUC Wシリーズ 30W ACサーボドライバ、単相200V

真面目なサーボファミリーにおける最小クラスのドライバ

30ワットという数字は、R88D-WTA3Hが実際に提供するものを考慮するまでは、それほど大きくないように聞こえるかもしれません。これは、OMRONのOMNUC Wシリーズサーボプラットフォームのエントリーポイントにおける最小出力の製品です。このコンパクトな30Wユニットから最大15kWまで、全範囲で同じ3モード制御アーキテクチャ、同じシリアルエンコーダインターフェース、同じプログラミング環境を共有しています。このファミリーの中で最小のドライバを購入することは、機能が削減された製品を受け入れることを意味しません。ハードウェア上では、位置制御、速度制御、トルク制御がすべて利用可能であり、インクリメンタルおよびアブソリュートモーターの両方に対応したシリアルエンコーダ互換性、そしてRS-232C / RS-422A通信ポートを備えています。これは、Wシリーズの全機能セットを、30W負荷に合わせてスケールダウンしたものです。

小型精密軸（ラベル貼り付けキャリッジ、コンパクトなディスペンスヘッド、光学アライメントステージ、または小型インデックス機構など）を扱う機械メーカーにとって、R88D-WTA3Hはまさに的を射ています。サーボドライバを過剰にサイズアップすると、パネルスペースが無駄になり、不必要なコストが増加します。WTA3Hは、一部のアプリケーションで本当に30Wのサーボ性能しか必要としない場合に存在します。

技術仕様

適合モーター: R88M-W03030H

R88D-WTA3Hは、Wシリーズモーターファミリーの最小メンバーである、30W、3,000 r/minの円筒形サーボモーターのR88M-W03030Hシリーズに特に適合しています。

定格条件下で、R88M-W03030Hは連続トルク0.0955 N・mを発生し、3,000 r/minで回転します。瞬間的な最高速度は4,500 r/minに達し、加速バースト中に利用可能なピークトルクは定格値の約3倍です。これは、全出力クラスのWシリーズモーター設計に一貫しています。モーターシャフトはIP67でシールされており、食品関連および洗浄が必要な製造環境での直接洗浄に耐えることができます。一方、この小型ドライバは密閉されたパネル内に安全に収まります。

このドライバには2つのモーター構成があります。

• R88M-W03030H-□ — インクリメンタルエンコーダ、13ビット分解能
• R88M-W03030T-□ — アブソリュートマルチターンエンコーダ、16ビット分解能

Tサフィックスモーターは、ドライバのCN8コネクタのバックアップバッテリーを使用して、電源サイクル間でアブソリュート位置を保持します。起動時に毎回ホームポジション設定が許容され、コスト削減が優先される場合はHサフィックスインクリメンタルモーターを選択してください。機械がホームポジションサイクルを許容できない場合、またはホームポジションパスがアプリケーションによって機械的に制約されている場合は、Tサフィックスアブソリュートモーターを選択してください。

軸方向の長さが限られている設置の場合、OMRONのフラットボディ（スリムプロファイル）30Wモーターは、より短いモーターフレームで同じ電気的性能を提供し、このドライバと完全に互換性があります。

3つの制御モード、ハードウェア変更なし

OMNUC Wシリーズをより基本的なサーボプラットフォームと区別するものは、この30Wユニットを含むファミリー全体に組み込まれたTタイプ3モードアーキテクチャです。位置、速度、トルク制御は別々の製品バリアントではなく、パラメータで選択される動作モードです。単一のR88D-WTA3Hは、機械内のこれらの3つの制御役割のいずれにも対応できます。

位置制御は、ホストコントローラからのパルス列コマンドを処理し、エンコーダフィードバックを使用して内部で位置ループを閉じます。電子ギア機能はコマンドパルス入力をスケーリングするため、コントローラは細かい位置決め分解能を達成するために高周波パルス列を出力する必要がありません。3つのパルス入力フォーマットがサポートされています：パルス+方向、CW/CCW、および90度位相差。この柔軟性により、ドライバはOMRON独自のポジショニングユニットだけでなく、異なる出力規約を持つサードパーティ製コントローラからのコマンドも直接受け入れることができます。

速度制御は、通常±10V DCのアナログ電圧基準に比例してモーターシャフト速度を調整します。1:5,000の速度制御範囲は、より大きなWシリーズドライバと同じ仕様です。30Wモデルは、出力定格が低いからといって性能が低下することはありません。その範囲の低速端では、モーターはハンチングなしでスムーズかつ制御可能に回転します。これは、低速安定性が出力品質を決定する張力制御および送りアプリケーションで重要なことです。

トルク制御は、アナログ入力信号に比例してモーター出力トルクを調整し、空転シャフトでの暴走を防ぐための設定可能な速度上限を備えています。このモードは、機械が動きではなく力を制御する必要がある場所（巻き取り張力、クランプ力、または制御された力での挿入作業）で使用されます。

モードの切り替えはパラメータ変更であり、標準のWシリーズユーザーマニュアルに記載されています。機械設計者は、開発テストのためにドライバを速度モードで構成し、その後、同じハードウェアを使用して最終コミッショニングのために位置モードに切り替えることができます。

シリアルエンコーダ：前世代よりも高分解能

Wシリーズのモーター・ドライバの組み合わせは、従来のインクリメンタルA/B/Zквадратура信号ではなく、シリアルエンコーダインターフェースを使用しています。これは古いサーボプラットフォームとの重要な違いです。

Wシリーズのインクリメンタルエンコーダモーター（Hサフィックスモーター）は、13ビットシリアルエンコーダを使用しており、ドライバのサーボループ内で1回転あたり8,192カウントの位置フィードバックを提供します。アブソリュートエンコーダモーター（Tサフィックス）は、16ビットアブソリュートシリアルエンコーダを使用しており、1回転あたり65,536カウントを提供し、さらにマルチターン追跡機能により、任意の回転数でのアブソリュート位置を追跡します。

モーターとドライバ間のシリアルエンコーダリンクは、パラレルквадратура配線よりもノイズに強いです。単一のケーブルで、位置データ、速度データ、エンコーダステータス、モーターサーミスタの読み取り値をシリアルデータストリームとして伝送します。これにより、コネクタピン数が削減され、ケーブル配線が簡素化され、高分解能インクリメンタルエンコーダでの長距離ケーブル配線による差動信号劣化が排除されます。モーターが信号発生装置の近くに配置される可能性のあるコンパクトな30Wアプリケーションでは、このノイズ耐性は理論的なものではなく実用的な利点です。

コネクタレイアウトと各ポートの機能

ドライバの物理的なレイアウトを理解することは、設置とトラブルシューティングの両方で役立ちます。

R88D-WTA3Hに推奨されるEMCフィルタは、CN8バッテリーコンパートメントがあります。アブソリュートエンコーダモーター（Tサフィックス）を使用する場合、バックアップバッテリーはここに設置します。充電されたバッテリーがないと、アブソリュートエンコーダは電源オフ中にマルチターン位置カウントを維持できません。ドライバは起動時にバッテリーアラームを表示し、このバッテリーが完全に放電した場合、基準点復帰を要求します。

CN5はアナログモニター出力を提供します。標準的なオシロスコープで観測できる、モーター速度と電流に比例したリアルタイム電圧信号です。これはコミッショニング中の最も高速な診断接続です。PCを接続せずに、CN5のオシロスコープで軸の動き中の実際の速度応答とトルク電流を即座に確認できます。オーバーシュート、振動、安定化動作はすべて直接確認できます。

CN3はシリアル通信ポートです。R88A-PR02Wハンドヘルドパラメータユニットをここに接続すると、ラップトップなしでフィールドプログラミングと障害診断が可能です。PCベースの監視は、同じRS-232C接続を介してOMRONのWmonWinソフトウェアを使用し、完全なパラメータアクセス、リアルタイム監視、およびデータロギング機能を提供します。

CN1は制御I/O端子です。パルスコマンド入力、アナログ速度/トルク基準、サーボON/OFF、アラームリセット、正転・逆転リミット入力、およびインポジション、ゼロ速度、アラームステータスなどの出力信号が含まれます。

CN2はエンコーダフィードバック入力です。エンコーダケーブルは、モーターのシリアルエンコーダからCN2に直接配線されます。ケーブル長はシステムのノイズ耐性に影響するため、この接続にはOMRON指定の標準ケーブルおよびロボットケーブルを使用する必要があります。

パネル設置：共通フットプリント、クリーン配線

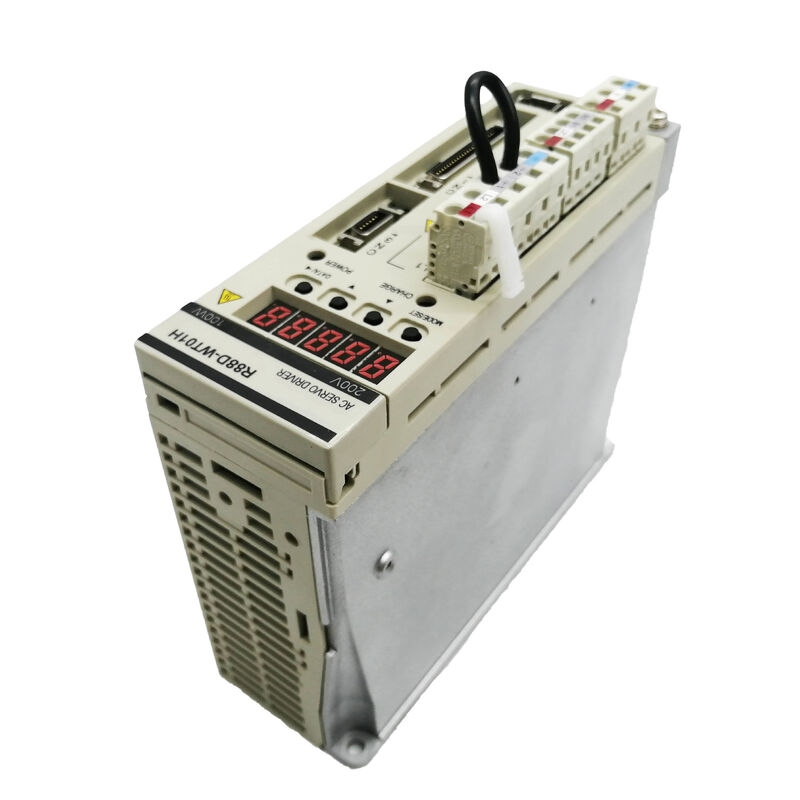

R88D-WTA3Hは、WTA5H、WT01H、およびWT02Hモデルと55 × 160 × 130 mmのパネルフットプリントを共有しています。30Wから200WまでのすべてのWシリーズ200V単相ドライバは、同じ取り付け寸法を占めます。これはパネル設計において重要です。将来の改訂で30W軸から100W軸にスケールアップする必要がある可能性のある機械は、ドライバをアップグレードする際に新しいパネルカットアウトやケーブルバンドルを必要としません。

壁掛けにはM4ネジ2本を使用します。ドライバのディスプレイとキーパッドをキャビネットドアを開けずにパネル面からアクセスできるようにする必要がある設置では、フロントパネル取り付け（ブラケットを使用してパネル開口部を通してドライバを埋め込む）もサポートされています。

EMC準拠とラインフィルタリング

R88D-WTA3Hに推奨されるEMCフィルタは、R88A-FIW104-Eフットプリントラインフィルタです。フットプリントスタイルのフィルタは、ドライバのすぐ後ろのパネルDINレールに取り付けられ、ドライバはフィルタの出力端子にフラッシュして取り付けられます。これにより、フィルタとドライバ間の非フィルタリングケーブル長が最小限に抑えられ、伝導EMC干渉が実際に抑制される度合いの主な要因となります。

Wシリーズ設置マニュアルには、EMC指令に準拠するための配線条件が指定されています。これらの条件（特に接地、ケーブル配線、フィルタ設置要件）に従うことで、システムはEN 55011クラスAグループ1の産業排出限界を満たすことができます。ラインフィルタがない場合、ドライバのIGBTスイッチングからの伝導および放射エミッションはこれらの限界を超えます。

保守部品の調達：確認事項

R88D-WTA3Hは、WシリーズがGシリーズおよび1Sシリーズプラットフォームに置き換えられたため、OMRONのアクティブ生産ラインナップから生産終了しています。交換ユニットは、産業オートメーションの余剰市場で入手可能です。中古または再生品を入手する際には、いくつかの実用的な確認事項があります。

ユニットが実際のモーターをコマンドモーション下で負荷テストされていることを確認してください。単に電源を入れて障害チェックしただけでは不十分です。ドライバはベンチ電源投入時には正常に見えても、モーター負荷下でのみ現れるIGBT劣化やコンデンサの経年劣化がある場合があります。CN8バッテリーコンパートメントが損傷しておらず、ドライバが長期間保管されていた場合は交換用バッテリーが取り付けられていることを確認してください。ドライバがマルチ軸システムにインポートされ、ドライバ間のパラメータ互換性が重要な場合は、ファームウェアバージョンを確認してください。

Wシリーズユーザーマニュアル（OMRONカタログ番号I531）は、OMRONのドキュメントアーカイブから公開されており、R88D-WTA3Hのすべてのアラームコード、パラメータテーブル、配線図を網羅しています。

よくある質問

Q1: R88D-WTA3Hはどのサーボモーターとペアになりますか？また、他のメーカーの30Wモーターを使用できますか？

R88D-WTA3Hは、WシリーズファミリーのOMRON製R88M-W03030H（インクリメンタルエンコーダ）およびR88M-W03030T（アブソリュートエンコーダ）30W、3,000 r/minサーボモーターと連携するように設計されています。これらのモーターは、OMRON独自のシリアルエンコーダインターフェースを使用しています。CN2ケーブルで送信される信号は、標準的な差動A/B/Zквадратура信号ではなく、Wシリーズエンコーダ固有のシリアルデータプロトコルです。標準的なквадратураエンコーダを備えたサードパーティ製モーターは、このドライバのCN2入力と互換性がありません。非OMRONモーターを代替する場合、巻線インダクタンスの互換性を確認し、ドライバのモーターパラメータを書き換え、OMRONの保護アルゴリズム（R88M-Wシリーズモーターの熱および電気的特性に合わせて調整されています）が正しく機能しない可能性があることを受け入れる必要があります。実際には、このドライバを適合するR88M-W03030モーター以外とペアにすることは、生産設備には推奨されません。

Q2: R88D-WTA3HはOMRON独自のPLCまたはポジショニングユニットを必要としますか、それともサードパーティ製コントローラでも動作しますか？

OMRONコントローラは必要ありません。位置制御モードでは、ドライバはパルス列入力を受け入れます。パルス+方向、CW/CCW、またはквадратура形式のパルスを出力できる任意のコントローラ、PLC、またはモーションカードがこのドライバをコマンドできます。三菱、キーエンス、パナソニック、デルタなどのコントローラは、このモードでWシリーズドライバと定期的に使用されています。速度およびトルク制御モードでは、ドライバは±10V DCアナログ基準を受け入れます。これは、事実上すべてのアナログ出力PLCモジュールと互換性のある普遍的な信号標準です。OMRON固有の通信は、パラメータアクセス用のRS-232C / RS-422A CN3ポートを介してのみ行われます。ただし、通信プロトコルが正しく設定されていれば、標準的なターミナルソフトウェアでもアクセス可能です。フィールドでのパラメータ設定には、R88A-PR02Wハンドヘルドユニットが、どのPLCブランドが軸を制御しているかに関わらず、最も実用的なツールです。

Q3: R88D-WTA3Hにアラームが表示されています。PCを接続せずに障害を特定するにはどうすればよいですか？

ドライバのフロントパネルには、7セグメントLEDディスプレイがあり、2文字のアラームコードを直接表示します。障害が発生すると、ディスプレイはコードと「AL」という単語を交互に表示するため、ツールやソフトウェアなしでコードを読み取ることができます。このクラスのドライバで一般的なコードには、低電圧（AL.10）、過電圧（AL.40）、過電流（AL.30）、過負荷（AL.71）、エンコーダ障害（AL.74）、位置偏差オーバーフロー（AL.26）などがあります。OMRON Wシリーズユーザーマニュアル（カタログ番号I531）には、各コードの可能性のある原因と是正措置を含む完全なアラームテーブルが含まれています。根本原因を解決した後、CN1端子台のアラームリセット入力をアクティブにすることでアラームがクリアされます。コントローラからの1パルスまたはプッシュボタンからのモーメンタリコンタクトです。原因に対処せずに繰り返しクリアして再起動しても、ハードウェア障害は解決せず、さらなる損傷を引き起こす可能性があります。

Q4: R88D-WTA3Hはアブソリュートエンコーダモーターと互換性がありますか？また、ハードウェアに関して何が必要ですか？

はい、ドライバはインクリメンタル（Hサフィックス）およびアブソリュート（Tサフィックス）Wシリーズモーターの両方を完全にサポートしています。アブソリュートエンコーダ操作の場合、R88A-BAT01WバックアップバッテリーをドライバのCN8バッテリーコンパートメントに設置する必要があります。このバッテリーは、機械の電源がオフのときにエンコーダのマルチターン位置カウンタとターン内位置データを維持します。起動時に、ドライバはエンコーダから格納された位置を即座に読み取り、ホームポジションサイクルなしで現在の軸位置をコントローラに報告します。唯一の継続的なメンテナンス要件は、バッテリー電圧が低下したときのバッテリー交換です。バッテリーがクリティカルレベルに達する前にドライバがバッテリー警告アラームを表示するため、位置データが危険にさらされる前に事前に通知されます。バッテリーが完全に放電し、エンコーダが位置基準を失った場合、一度限りの基準点復帰手順によりアブソリュート位置が再確立され、システムは通常の絶対動作を再開します。

Q5: R88D-WTA3Hは生産終了しました。既存の機械の最も実用的な交換オプションは何ですか？

純粋なメンテナンス交換（軸の再設計なしで、故障したドライバを既存の機械に復旧させる）の場合、最初の選択肢は産業用余剰市場からテスト済みのR88D-WTA3Hを入手し、機械のドキュメントから元のパラメータセットを転送することです。これにより、すべての配線、ケーブル、PLCプログラミングは変更されません。Wシリーズユニットが本当に利用できない場合、移行のための最も近い後継プラットフォームはOMRON G5シリーズ、特に定格出力に応じてR88D-KNA5HまたはR88D-KN01Hの範囲です。G5シリーズモーターはWシリーズモーターと物理的に類似しており、OMRONは互換性のあるG5シリーズ30Wモーターを製造しました。ただし、エンコーダケーブル、CN1配線、およびパラメータ構造は世代間で異なるため、直接のケーブル交換はできません。配線変更とパラメータ再入力が必要です。新しい1Sシリーズ（EtherCATベース）は、コミッショニングアプローチとPLCプログラム構造においてより大きな変更を表しており、既存のWシリーズ設置における個々のドライバのメンテナンス交換よりも、新しい機械設計に適しています。

OMRON R88D-WTA3Hは、OMNUC WシリーズACサーボシステム（ユーザーマニュアルカタログ番号I531）の一部です。このモデルは、OMRONの現在の生産カタログから生産終了しています。注文する前に、必ずモーターモデルの互換性と電圧クラスを確認してください。主電源を切断した後、内部配線やコネクタを取り扱う前に、最低5分間待ってください。
