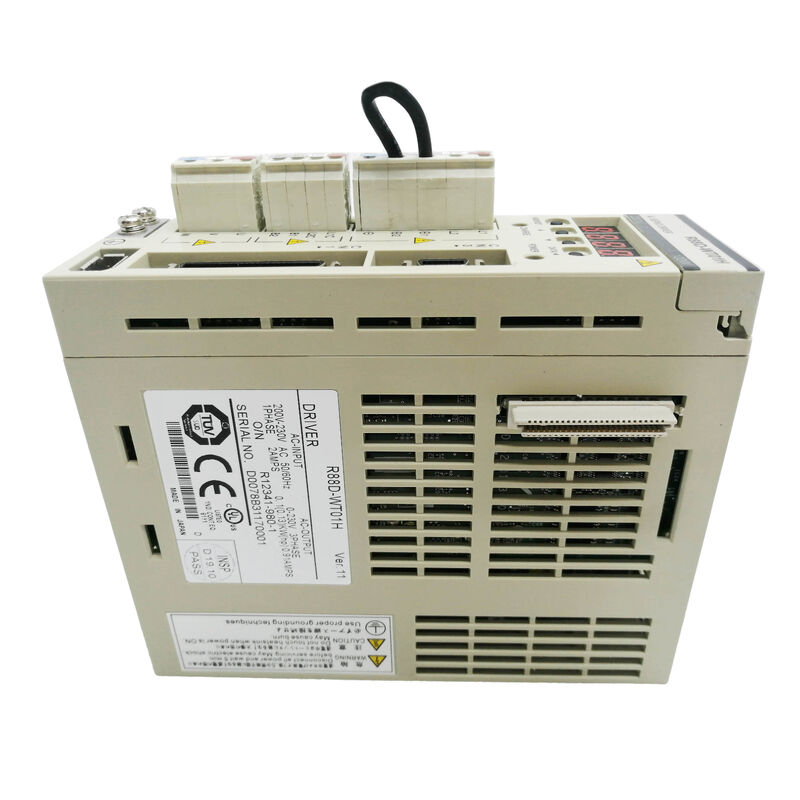

OMRON R88D-WT01H OMNUC Wシリーズ ACサーボドライブ — 100W 単相200Vサーボドライバ

スピードコントローラー以上の機能

長年にわたりOMRONのサーボ製品に携わってきたオートメーションエンジニアに、ベンチマークとなったプラットフォームは何かと尋ねれば、OMNUC Wシリーズの名前が常に挙がるでしょう。このR88D-WT01Hはそのファミリーのエントリーポイントに位置する100W、単相200V ACサーボドライバですが、「エントリー」という言葉はこのドライバが実際に行うことを過小評価しています。これは3モードドライバです。位置制御、速度制御、トルク制御がすべて同じハードウェアで実現されます。動作モードはパラメータ設定であり、ハードウェアのバリエーションではありません。1台のドライバで、根本的に異なる3つの制御動作が可能です。

この設計思想は、OMRONがWシリーズで構築したすべてのものに引き継がれています。目標は、小型パッケージング軸での精密な位置決め、フィードロールでの正確な速度調整、またはワインディングステージでのトルク制御された張力管理に対応できるサーボプラットフォームを、各アプリケーションで異なるハードウェアを必要とすることなく実現することでした。R88D-WT01Hは、1キログラム未満のコンパクトなパネルマウントエンクロージャーでその柔軟性を提供します。

モデル番号の解読: R88D-WT01H

OMRONのサーボドライバ命名規則の各文字は、特定のハードウェア情報を伝達します。

バッテリコンパートメントとCN8T指定は、アプリケーション選択において最も機能的に重要な文字です。これは、このドライバが単一ユニットで3つの制御モードすべてをサポートしていることを確認し、ハードウェアレベルで1つの制御モードに固定されていた以前またはよりシンプルなOMRONサーボプラットフォームとは一線を画します。

バッテリコンパートメントとCN8Hサフィックスは200V電圧クラスを示します。直接的な100Vクラス相当はR88D-WT01HLです。同じ定格出力ですが、供給電圧が異なります。これらは相互に交換可能ではありません。主回路巻線、内部バス電圧、およびモータの互換性は、HとLのバリエーションで異なります。

完全な技術仕様

3つの制御モード — 1台のドライバ

OMRONラインナップにおけるWシリーズドライバを定義する機能は、同じユニット内で3つのサーボ制御アーキテクチャすべてが同時に利用可能であることです。

位置制御モードは、コントローラからのパルス列コマンドを受け入れます。ドライバはエンコーダフィードバックを中心に位置ループを閉じ、コマンドされた移動を実行します。パルス入力は、パルス+方向、CW/CCW、または90°位相差フォーマットを受け入れます。電子ギア機能はコマンドパルス比をスケーリングし、コントローラの出力パルスレートを必要なモータ分解能に一致させることができます。最大コマンドパルス周波数は、システムボトルネックになることなく高速位置決め要求をサポートします。

速度制御モードは、コントローラまたはポテンショメータからのアナログ電圧基準（通常±10V DC）を受け入れ、その入力に比例してモータ速度を調整します。1:5,000の速度制御範囲 — これは、ドライバが0.6 r/minから3,000 r/minまで正確に速度を調整できることを意味します — は、理論上の最大値ではなく、実際のクローズドループパフォーマンスを反映したベンチマーク値です。その範囲の下限では、モータはスムーズかつ制御可能に回転し、これはクロール速度の精度が製品品質に直接影響するフィードアプリケーションで重要です。

トルク制御モードは、アナログコマンド信号に比例してモータ出力トルクを調整し、速度は設定された上限に制限されます。このモードは、位置または速度ではなく、力または張力を制御する必要がある場所で使用されます — ウェブ張力システム、クランプ機構、トルク制限付きねじ締め、および負荷が基準となるマテリアルハンドリング。

モード間の切り替えはハードウェアの交換ではなく、パラメータの変更です。機械設計者は、速度モードで軸をプロトタイプ作成し、その後、最終実装のために位置モードに移行することができます。その間、同じドライバを使用します。

互換性のあるサーボモータ

R88D-WT01Hは、3,000 r/minの定格速度で動作するOMRONの100W Wシリーズサーボモータと組み合わされます。モータボディスタイルとエンコーダタイプに応じて、4つの構成が利用可能です。

円筒形ボディ（標準）:

• R88M-W10030H — インクリメンタルエンコーダ、100W
• R88M-W10030T — アブソリュートエンコーダ、100W

フラット（スリムプロファイル）ボディ:

• R88M-WP10030H — インクリメンタルエンコーダ、コンパクトボディ
• R88M-WP10030T — アブソリュートエンコーダ、コンパクトボディ

バッテリコンパートメントとCN8Hサフィックスはインクリメンタルエンコーダを意味し、Tサフィックスはバッテリバックアップ付きアブソリュートエンコーダを意味します。両方のエンコーダタイプはR88D-WT01Hで完全にサポートされています — ドライバにはアブソリュートエンコーダのバックアップバッテリ用の専用CN8バッテリコネクタがあり、ファームウェアは同じCN2エンコーダ入力で両方のエンコーダタイプを処理します。

4つの100Wモータバリエーションすべてに共通するパフォーマンス特性は、定格トルク0.318 N・m、定格速度3,000 r/min、瞬間最大速度4,500 r/min、瞬間最大トルク0.96 N・mです。

フラットスタイルの（WP）モータは、円筒形のものと同じ電気的パフォーマンスを大幅に短いボディ長で提供します — モータ取り付けスペースの軸方向深さが限られている機械で役立ちます。

コネクタレイアウトとフロントパネル

各コネクタの機能を理解することで、配線とトラブルシューティングの時間を節約できます。ドライバの上部から下部へ:

バッテリコンパートメントとCN8はトップカバーの下にあります。アブソリュートエンコーダモータが接続されている場合、バックアップバッテリがここにマウントされます。充電されたバッテリがないと、アブソリュートエンコーダは電源サイクル間でマルチターン位置データを保持できません — 起動時のバッテリアラームは通常、このコンパートメントに起因します。CN5

は2ピンのアナログモニタ出力です。モータ速度とトルク電流に比例したリアルタイムのアナログ電圧信号がここに表示され、PCソフトウェアに接続せずにオシロスコープまたはデータレコーダで読み取ることができます。これはコミッショニング中の最も高速な診断パスです — CN5にスコープを接続すると、コマンドに応答してモータ速度とトルク波形をすぐに確認できます。CN3

は、パラメータユニットまたはPC接続用のシリアル通信ポート（RS-232C / RS-422A）です。OMRONのR88A-PR02Wハンドヘルドパラメータユニットは、ラップトップなしでフィールドプログラミングとモニタリングのためにここに接続されます。PCベースのセットアップでは、RS-232C経由でOMRONのWmonWinモニタリングソフトウェアを使用します。CN1

は制御I/Oコネクタです — PLCまたはモーションコントローラが配線される場所です。コマンドパルス（位置モード）、アナログ速度またはトルク基準（速度/トルクモード）、サーボON/OFF、アラームリセット、正転/逆転リミット禁止、およびインポジション、ゼロ速度、アラームステータスなどの出力信号。CN2

はエンコーダフィードバックコネクタで、モータエンコーダ信号をドライバの位置/速度処理回路に送り返します。アブソリュートエンコーダの動作: 電源サイクルをまたいだ位置保持

Tサフィックスモータ（アブソリュートエンコーダ）がR88D-WT01Hとペアになると、サーボシステムは完全な電源オフ後でもコントローラにマルチターン絶対位置を報告できます。エンコーダは、CN8のバッテリでバックアップされた内部不揮発性メモリにマルチターンカウントとターン内位置を保存します。

電源投入時、ドライバはエンコーダから保存された位置を即座に読み取ります。コントローラは、ホームポジション復帰サイクルを必要とせずに現在の軸位置を受け取ります — 機械は電源が投入された瞬間に自身の位置を把握します。これは、ホームポジション復帰サイクルが生産時間を消費する機械、または機械のジオメトリや工具によって安全なホームポジション復帰パスが複雑になる機械で、アブソリュートエンコーダの追加コストに見合う実用的な違いです。

インクリメンタルエンコーダモータ（Hサフィックス）は、各電源サイクルで基準点復帰が必要です。トレードオフは、低コストとバッテリメンテナンス不要です。ホームポジション復帰が迅速、安価、かつ邪魔にならない機械では、インクリメンタルエンコーダは依然として合理的な選択肢です。

ネットワーク接続オプション

ベースのR88D-WT01Hは、RS-232C / RS-422Aシリアルポートを介して通信します。フィールドネットワーク統合が必要な設置の場合、

R88A-NCW152-DRT DeviceNetオプションユニットは、WシリーズドライバにDeviceNetスレーブ機能を追加します。オプションユニットは、外部DSI通信キットを介してドライバのシリアルポートに接続され、ドライバがDeviceNetネットワークに参加できるようにします — パラメータアクセス、コマンド送信、ステータスモニタリングはすべて、各ドライバへの個別のポイントツーポイント配線なしでデバイスネットワークを介して行われます。このアップグレードパスは、DeviceNetマスターユニットを使用するOMRONのCS1およびCJ1 PLCファミリーを使用する機械メーカーにとって重要な機能でした。パネルへの単一のDeviceNetケーブル配線で複数のサーボドライバに到達でき、配線を簡素化し、集中診断を可能にしました。

調達と交換に関する考慮事項

R88D-WT01Hは

OMRONのアクティブ生産カタログから生産終了しています。OMNUC Wシリーズの後継として、OMRONのGシリーズ、そしてその後1Sシリーズが登場し、拡張されたネットワーク機能、より高いエンコーダ解像度、およびEtherCAT接続を提供しています。しかし、Wシリーズドライバは世界中の多くの稼働中の機械に引き続き設置されており、交換用ユニットは専門の産業オートメーションサプライヤーを通じて定期的に調達されています。中古または再生品のR88D-WT01Hを購入する際は、ユニットが単に電源が入っただけでなく、負荷テスト済みであることを確認してください。ドライバは目視検査と電源投入時に障害なく動作しても、IGBTパフォーマンスの低下、エンコーダ信号処理の低下、またはモータ負荷時にのみ現れるコンデンサの経年劣化を示す可能性があります。Tサフィックスモータで使用する場合は、アブソリュートエンコーダバッテリコンパートメントが損傷していないことを確認してください。

よくある質問

Q1: R88D-WT01HとR88D-WT01HLの違いは何ですか、また互換性はありますか？

これら2つのドライバの機能アーキテクチャは同一です — どちらも100W Wシリーズ3モードサーボドライバです。唯一の違いは

入力電圧クラスです。R88D-WT01Hは単相200/230V AC電源（170～253V）から動作しますが、R88D-WT01HLは単相100V AC電源から動作します。電気的に互換性がなく、相互に代替することはできません。互換性のあるモータセットも異なります — Hクラスドライバは200Vモータ（R88M-W10030H/T）とペアになり、HLクラスドライバは同じ機械的フレームの100Vモータとペアになります。設置パネルが単相200Vで稼働している場合、Hサフィックスドライバのみが正しいです。HLクラスドライバを200V電源に取り付けるとドライバが損傷します。Hクラスドライバを100V電源に取り付けると、低電圧障害が発生し、ドライバは動作しません。Q2: R88D-WT01Hは、任意のパルス出力PLCで位置制御モードで動作できますか、それともOMRONコントローラが必要ですか？

R88D-WT01Hは

標準的なパルス列位置コマンドを受け入れ、このモードではコントローラに依存しません。差動またはオープンコレクタパルス信号をパルス+方向、CW/CCW、または90°位相差フォーマットで出力できるPLC、モーションコントローラ、またはインデクサであれば、このドライバをコマンドできます。OMRON独自のポジショニングユニット（CJ1W-NC、CS1W-NCシリーズ）は自然にインターフェースしますが、信号レベルと出力電流定格がドライバのCN1入力仕様内であれば、三菱、キーエンス、パナソニックなどの他社製パルス出力コントローラも同様に機能します。速度制御およびトルク制御モードでは、ドライバはほぼすべてのアナログ対応PLCモジュールおよびモーションコントローラから標準的な出力である±10V DCアナログ基準を必要とします。Q3: ドライバにバッテリアラームが表示されています。これは何を意味し、どのくらい緊急ですか？

R88D-WT01Hのバッテリアラームは、

CN8バッテリコンパートメント内のバックアップバッテリ電圧が、アブソリュートエンコーダの位置データを維持するために必要な閾値を下回ったことを示します。このアラームは、Tサフィックスモータ（アブソリュートエンコーダ）が接続されている場合にのみ関連し、インクリメンタルエンコーダ（Hサフィックス）モータを使用するシステムには影響しません。緊急度は、バッテリ電圧の現在の状態によって異なります。早期のバッテリ警告は、バッテリが弱まっており、すぐに交換する必要があることを意味しますが、エンコーダデータはまだ intact です。バッテリが完全に放電すると、エンコーダに保存されているマルチターン位置カウントが失われる可能性があります — 次の電源投入時に、ドライバは絶対位置基準を再確立するために基準点復帰を要求します。これを避けるために、バッテリが完全に放電する前に交換してください。OMRON指定の交換品はR88A-BAT01Wバッテリユニットです。Q4: 1:5,000の速度制御範囲とは何ですか、またなぜ私のアプリケーションにとって重要ですか？

1:5,000の速度制御範囲

とは、ドライバが指定された負荷調整パフォーマンスを維持しながら、0.6 r/minという低速から3,000 r/minまでモータ速度を正確に調整できることを意味します。実際には、この数値はドライバがどの程度低速でモータを安定した速度で回転させることができるかを示します。ほとんどの位置決めアプリケーションでは、この範囲は必要十分以上です。重要なのは、非常に低速で安定した回転を必要とするアプリケーションです — 制御された材料供給、スプライス中のほぼゼロ速度でのフィルム巻き取り、または出力に目に見える欠陥を生じさせる速度変動がある場合の精密な低速インデキシング。より狭い制御範囲（例えば1:1,000）のドライバは、低速域で不安定になったりハンチングしたりしますが、Wシリーズの1:5,000範囲は、ドライバの速度制御ループの解像度と帯域幅を反映しており、このプラットフォームが主流だった頃のOMRONにとって競争上の差別化要因でした。Q5: R88D-WT01Hは生産終了していますが、OMRON G5シリーズまたは1Sシリーズは直接の代替品ですか？どちらも完全に透過的なドロップイン交換品ではありませんが、パラメータと配線の作業を行えばどちらも代替可能です。

OMRON G5シリーズ

（R88D-KN01H-ECTまたは非ECTバリアント）は、アプリケーション範囲とモータペアリングの点で最も近い後継機です — OMRONは、Wシリーズモータと同じフレーム寸法を共有する互換性のあるG5シリーズ100Wモータも製造しました。しかし、コネクタレイアウト、パラメータ番号、およびエンコーダケーブルタイプは、WシリーズとG5シリーズで異なるため、配線の変更が必要です。1Sシリーズ（R88D-1SN01H-ECT）は、EtherCAT通信と高解像度エンコーダを備えたOMRONの現在のプラットフォームです。配線とPLCプログラミング要件において、より大きなステップチェンジを表します。既存の機械で故障したドライバを、再設計なしで復旧することを目的とした純粋なメンテナンス交換の場合、中古市場からテスト済みのR88D-WT01Hを入手し、元のパラメータセットを転送することが、プラットフォーム移行よりも通常は迅速です。機械が更新されている場合、または複数の軸を同時に交換する必要がある場合、G5シリーズはWシリーズからの最も実用的なアップグレードパスを提供します。OMRON R88D-WT01Hは、OMNUC WシリーズACサーボシステムの一部です（ユーザーズマニュアル カタログ番号 I531）。このモデルはOMRONの現行生産ラインナップから生産終了しています。交換品を注文する前に、必ずエンコーダタイプ（インクリメンタル対アブソリュート）と電圧クラスの互換性を確認してください。ドライバの配線やコネクタの作業を行う前に、内部コンデンサが放電するのを許容するために、電源を切断してから最低5分間待ってください。
