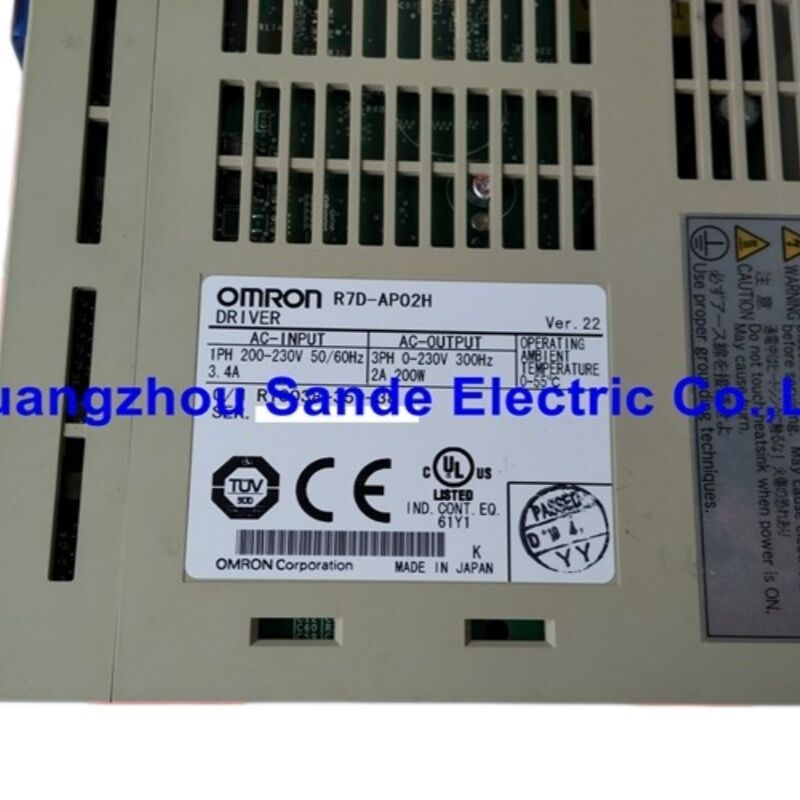

OMRON R7D-AP02H SmartStep Aシリーズ サーボドライバ — 200W 単相200V ACサーボドライバ

ステッピングモーターでは物足りなくなったとき

機械設計において、当初は適切な選択肢と思われたステッピングモーターが、負荷時のステップ抜け、定速時の過熱、または完成品に現れる振動といった限界を示し始める特定の瞬間があります。この瞬間のために特別に設計されたのが「OMRON R7D-AP02H」です。

OMRONの「SmartStep Aシリーズ」の一部であるR7D-AP02Hは、「200W ACサーボドライバ」であり、ステッピングシステムと同等のコスト帯と配線簡素性を持ちながら、真のサーボのクローズドループ性能を提供するように設計されています。コンセプトはシンプルです。汎用コントローラからのパルス列コマンド（ステッピングドライバが受信する信号と同じタイプ）を受け取り、ブラシレスACサーボモーターを、ステッピングモーターでは提供できないリアルタイムの位置フィードバック、自動ゲイン調整、およびストール・過負荷保護機能付きで駆動します。

その結果、PLCコードを書き換えることなく既存のモーションアーキテクチャに組み込め、実負荷でステッピングベースのシステムが示す位置決め精度と信頼性の問題を解決するドライバが実現しました。

SmartStep A — プラットフォームが解決するために設計されたもの

OMRONはSmartStep Aシリーズをオートメーション市場の特定のギャップに位置づけました。サーボ性能を必要とするほど複雑でありながら、フルSGDHクラスドライバのコストとプログラミングの深さが正当化されないほどシンプルなアプリケーションです。包装機械、ラベリングステーション、小型コンベア、インデックステーブル、シンプルなピッキング＆プレイスシステムなど、コントローラが基本的なPLCまたは専用モーションカードであり、モーションプロファイルが基本的に位置決めのみである機器が該当します。

SmartStep Aドライバは「パルス列入力」で動作します。コントローラは方向パルスとステップパルスを出力し、ドライバは移動を実行し、エンコーダフィードバックループを通じて完了を確認します。サーボドライバは、すべてのクローズドループサーボ演算を内部で処理します。PLCの観点からは、インターフェースはステッピングドライバの配線と複雑さは変わりません。パフォーマンスの違いはすべてドライバ内部にあります。

フロントパネルの「DIPスイッチ」で、標準セットアップではソフトウェアやパラメータユニットを必要とせずに、パルス入力タイプ、モーター方向、ダイナミックブレーキ動作などの基本的な設定を行います。これは意図的な設計上の決定です。SmartStep Aドライバは、サーボ専門家ではなく、工場現場のメンテナンスエンジニアが設定することを想定しています。

技術仕様

モデル番号の理解: R7D-AP02H

OMRONのSmartStep Aの部品番号は、クロスリファレンスや代替品の調達時に知っておくと便利な一貫したロジックに従っています。

R7D — SmartStep A サーボドライバ
AP — 標準モデル (パルス列入力タイプ)
02 — 200Wパワークラス (01 = 100W, 04 = 400W, 08 = 750W)
H — 200V AC電圧クラス (L接尾辞は100V ACを示す)

H/L接尾辞は互換性がありません。R7D-AP02Lは200V電源配線とは電気的に互換性がなく、別の100V AC配線環境用に設計されています。交換品を調達する際は、電圧接尾辞を設置場所と一致させる必要があります。

互換性のあるサーボモーター

R7D-AP02Hは、OMRONの「200W SmartStep Aサーボモーター」と組み合わされます。機械的な取り付けニーズに応じて、2つのボディスタイルが利用可能です。

円筒形（標準）ボディ:

• R7M-A20030-S1 — キー付きシャフト、ブレーキなし
• R7M-A20030-BS1 — キー付きシャフト、24V DC電源オフブレーキ付き

フラット（ショートボディ）スタイル:

• R7M-AP20030-S1 — コンパクトフットプリントバージョン
• R7M-AP20030-BS1 — ブレーキオプション付きフラットボディ

どちらのモーターファミリーも同じ200Wの電気定格を共有しています。「定格トルク 0.637 N·m」、「定格速度 3,000 r/min」、「瞬間最大速度 4,500 r/min」。ピークトルクは「1.91 N·m」に達します — 定格トルクの約3倍 — 短時間の加速要求に対応します。モーターエンコーダは、AおよびB相で「2,000パルス/回転」を出力し、ホームポジション参照用に1回転あたり1つのZパルスを出力します。

モーターとドライバ間のエンコーダケーブル長は、システムノイズ耐性に影響します。OMRONは、固定配線には標準ケーブルを、ケーブルがモーターと一緒に動く必要がある設置にはロボットケーブル（フレキシブル構造）を推奨しています。

自動リアルタイムチューニング — オシロスコープなしでのコミッショニング

従来のサーボコミッショニングでは、ループゲインの繰り返し調整が必要でした。モーターを実行し、オシロスコープまたはモーションアナライザで応答を観察し、比例ゲインと積分ゲインを調整し、繰り返します。SmartStep Aドライバはこのプロセスを自動化します。

「自動リアルタイムチューニング」機能は、実際の動作中にモーターの慣性および負荷特性を継続的に監視します。ドライバは、負荷条件が変化しても最適なサーボ応答を維持するために、リアルタイムで内部制御ゲインを調整します。これは、製品の重量が異なる包装機器や、断続的な負荷がかかるコンベアなど、負荷がサイクルごとに変動する機械で重要な機能です。

一貫した繰り返し可能な負荷を持つ機械の場合、ゲインが確立された後、ドライバは固定ゲインモードで動作することもでき、電源サイクル全体で予測可能で再現性の高い動作を提供します。

入力コマンドの柔軟性と制御I/O

R7D-AP02Hは、「パルス列位置コマンド」を3つのフォーマットで受け入れ、フロントパネルのDIPスイッチで選択可能です。

• パルス + 方向 — 個別のパルス数と方向信号（最も一般的なPLC出力フォーマット）
• CW / CCWパルス — 個別の正転および逆転パルス列
• 90° 位相差 — クアドラチャA/Bエンコーダ風入力

最大パルス入力周波数は「500 kpps」（キロパルス/秒）であり、ドライバに位置コマンドをどれだけ速く配信できるかの上限を設定します。モーター1回転あたり2,000エンコーダパルスの場合、500 kppsのコマンドレートは最大指令速度15,000 r/minに相当します — これはモーターの物理的限界をはるかに超えているため、典型的なSmartStep Aアプリケーションではパルス入力レートがパフォーマンスのボトルネックになることはありません。

制御I/Oには、標準的なサーボインターロック信号が含まれます。「サーボON」、「アラームリセット」、「正転/逆転駆動禁止リミット」、「汎用入出力」（位置決め完了確認およびアラームステータス用）。「アナログモニター出力」（CN4）は、モーター速度とトルク電流に比例したリアルタイム電圧信号を提供します — PCソフトウェアを接続せずにオシロスコープ診断に役立ちます。

シリアル通信: RS-232CおよびRS-422A

両方のシリアルポートがR7D-AP02Hに搭載されており、機能します。「RS-232Cポート」（CN3）は、OMRONのパラメータユニットソフトウェアを実行するPCに接続され、完全なパラメータアクセス、監視、およびドライバ設定が可能です。「RS-422Aインターフェース」はマルチドロップ配線をサポートしており、単一のPCまたはHMIが共有バス上の複数のドライバと通信できます — 複数のサーボ軸を持つ機械に実用的です。

現場での基本的なコミッショニングとパラメータ調整のために、OMRONの「R7A-PR02Aハンドヘルドパラメータユニット」は、ラップトップなしでCN3に直接接続できます。これは、障害をクリアする必要があるときにPCが常に現場にあるとは限らない産業環境で、SmartStep Aを真に保守可能にするツールです。

ダイナミックブレーキと回生

サーボモーターが減速すると、発電機として機能し、エネルギーをドライバのDCバスに戻します。R7D-AP02Hは、この回生エネルギーを内部の「回生エネルギー吸収」機能で管理しており、定格は「37.1 J」です。中程度の慣性負荷と通常の減速ランプを持つほとんどの200Wアプリケーションでは、内部吸収で十分です。

高慣性負荷または頻繁な急減速サイクルを持つアプリケーションの場合、「外部回生抵抗器」をB1およびB2端子間に接続して、追加の放散容量を提供できます。ドライバは回生デューティを監視し、熱限界に近づくとアラームをトリガーします。

「ダイナミックブレーキ

」 — ドライバがフォルトまたは電源喪失時に作動する抵抗ブレーキ — はDIPスイッチで設定可能です。これにより、電源喪失時にモーターがどれだけ積極的に停止まで減速するかを決定し、機械の安全性と駆動系への機械的ストレスに直接影響します。

メーカー状況と調達に関する注意R7D-AP02Hは、「OMRONによって生産終了

となっています。SmartStep Aシリーズは、拡張された機能セットとネットワーク機能を備えた後継のOMRONサーボプラットフォームに置き換えられました。しかし、現場には依然としてSmartStep Aシステムが多数設置されており、2000年代から2010年代にかけて世界中で販売され、それらを基盤とする多くの機械が稼働し続けています。交換ユニットは、「産業用中古品および再生品チャネル

」から調達されます。購入時には、ユニットが単に目視検査されただけでなく、負荷下で機能テストされていることを確認し、既存のドライバからのパラメータ移行を計画している場合は、ファームウェアバージョンがアプリケーションと互換性があることを確認してください。R7D-AP02Hのコア機能は、OMRONのユーザーズマニュアル（カタログ番号 I533-E1-04）およびシステム構成マニュアルに十分に文書化されており、どちらもOMRONのドキュメントアーカイブから公開されています。

よくある質問

Q1: R7D-AP02Hをどのようなコントローラタイプでコマンドできますか？OMRON独自のPLCが必要ですか？OMRON固有のコントローラは必要ありません。R7D-AP02Hは「標準パルス列コマンド入力

」を受け入れます — ほぼすべてのPLCに内蔵パルス出力機能、専用モーションコントローラ、CNCシステム、ステッピングインデクサが出力する信号と同じタイプです。パルスフォーマット（パルス+方向、CW/CCW、または90°位相差）は、ドライバのフロントパネルのDIPスイッチで選択されます。ドライバのコマンドインターフェースはコントローラに依存しません。コントローラが最大500 kppsのデジタルパルスと方向信号を出力できる場合、このドライバをコマンドできます。OMRON独自のPLCやモーションコントローラはこのドライバと自然に連携しますが、パルス出力信号レベルがドライバの入力仕様内にある限り、三菱、キーエンス、パナソニックなどのサードパーティ製コントローラも同様に互換性があります。

Q2: R7D-AP02HとR7D-AP02Lの違いは何ですか？また、交換可能ですか？これら2つのモデルの唯一の違いは「入力電圧クラス

• 」です。R7D-AP02L — 単相「200/230V AC
• 」（170–253V）、50/60 HzR7D-AP02L — 単相「100/115V AC

」、50/60 Hzこれらは「電気的に互換性がなく

」、電源配線を変更せずに交換することはできません。HおよびLバリアントは異なるサーボモーターセットともペアになります — R7M-A20030-□モーター巻線は同じですが、電圧クラス間で電圧に敏感なモーターパラメータが異なります。サーボケーブルは両方のバリアントで互換性があります。交換品を調達する際は、必ず接尾辞文字を元の設置の電圧クラスと一致させてください。

Q3: ドライバにアラームコードが表示されています。PCソフトウェアなしで診断してリセットするにはどうすればよいですか？R7D-AP02Hには「フロントパネルの7セグメントLEDディスプレイ」があり、アラームコードを直接表示します。アラームが発生すると、ディスプレイに2文字コード（例: AL.14, AL.21, AL.40）が表示され、エンコーダフォルト、過電圧、低電圧、過電流、過負荷、回生エラー、過速、位置偏差過大など、特定のフォルトカテゴリを識別します。OMRON SmartStep Aユーザーズマニュアル（I533-E1-04）には、各コードの原因と是正措置を記載した完全なアラームコード表が含まれています。根本原因を解決した後、ドライバの制御端子台の「アラームリセット入力

」を一時的にアクティブにすることでアラームをリセットできます — このためにPCは不要です。根本原因を解決せずに繰り返しリセットおよび再起動しないでください。持続的なアラームは通常、配線フォルト、機械的障害、不適切なゲイン設定、または自然に解消されないハードウェアコンポーネントの故障を示します。

Q4: R7D-AP02Hを他社製サーボモーターで使用できますか？それともOMRONのR7Mモーターが必要ですか？R7D-AP02Hは、OMRONの「R7M-A20030およびR7M-AP20030

」200Wサーボモーター用に設計および校正されており、これらはドライバのCN2エンコーダ入力に合わせたコネクタと配線スキームを備えた、特定の2,000パルス/回転インクリメンタルエンコーダを使用しています。異なるエンコーダタイプ、異なる巻線インダクタンス、または異なるコネクタ配線を持つサードパーティ製サーボモーターを使用すると、慎重な電気的互換性の検証が必要となり、OMRONはサポートしていません。実際には、生産環境でこのドライバに非OMRONモーターを代用することは推奨されません — ドライバの自動チューニングアルゴリズムと保護しきい値はR7Mシリーズのモーターパラメータに合わせて校正されており、不一致は不安定なサーボ動作やドライバフォルトを引き起こす可能性があります。元のモーターモデルが入手できなくなった場合は、正確なOMRON交換品またはこのドライバファミリー用にOMRONが指定したテスト済みの互換性のあるモーターが正しい方法です。

Q5: 機械には複数のR7D-AP02Hドライバがあります。監視のために各ドライバに個別のPC接続が必要ですか、それともネットワーク接続できますか？複数のドライバは、「RS-422Aマルチドロップ構成

」を使用して単一の監視接続を共有できます。各ドライバのRS-422Aポート（CN3）は、複数のドライバがデイジーチェーンまたはスター型トポロジーで単一のRS-422Aホストインターフェースに接続されるバス配線をサポートしています。各ドライバには、フロントパネルのロータリスイッチを介して一意のユニットアドレスが割り当てられており、OMRONのPC監視ソフトウェアが共有バス上の個々のドライバにアドレス指定して通信できるようになります。2つまたは3つのサーボ軸を持つ小型機械の場合、監視PC上の単一のRS-232-RS-422コンバータで、すべてのドライバに同時にアクセスできます — マルチ軸診断、軸間のパラメータ比較、または単一ファイルからすべてのドライバへのパラメータセットのアップロードに実用的です。RS-232Cポートは単一ドライバアクセス専用のポイントツーポイント接続であり、マルチドロップ操作はサポートしていません。
