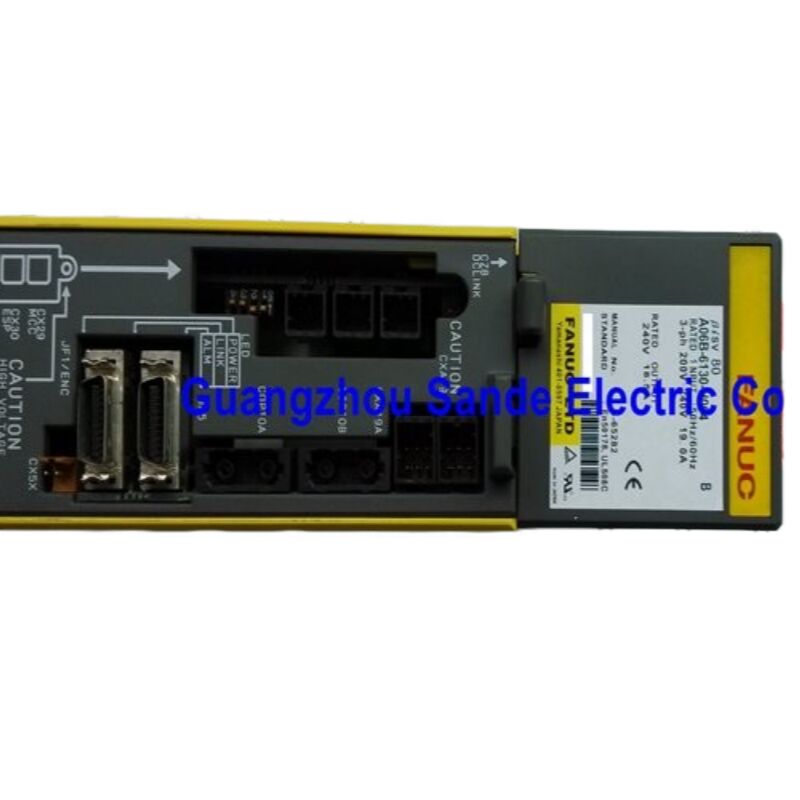

FANUC A06B-6130-H004 — Beta i Series SVM1-80i シングル軸サーボアンプ、FSSBインターフェース、80A

製品識別

部品番号: A06B-6130-H004

シリーズ: FANUC MELSERVO Beta i (βi) Series

モデル名: SVM1-80i (シングル軸サーボモジュール、80Aクラス)

インターフェース: FSSB — FANUC Servo Serial Bus (光ファイバー)

リファレンスマニュアル: B-65322

このユニットについて

FANUCのBeta iサーボアンプラインナップの中で、A06B-6130-H004は特定の明確な役割を担っています。これは80Aのシングル軸モジュールであり、初代Beta i SVM1シリーズの中で最大の容量を持つユニットです。より小型のH001 (20A) およびH002 (40A) バリアントが軽負荷軸を処理するのに対し、H004は持続的な高電流と高速加速応答を要求する軸向けに設計されています。自動工具交換装置、タレットインデックス機構、およびEDMマシンで一般的な精密回転軸またはリニア軸などが該当します。

Beta iアンプファミリー全体をAlpha iSVシリーズと区別するのはそのアーキテクチャです。A06B-6130-H004は、従来の意味でのモジュールではありません。独自の統合電源部を備えており、電気的に自己完結しています。これにより、外部PSM電源ユニットに依存せず、工作機械のどこにでも取り付けることができます。コンパクトな制御盤を設計するビルダーや、サービス対象の軸の近くにドライブを配置したい場合、この独立性は実際の大きな利点となります。

FANUC CNCとの通信は、光ファイバーケーブルを使用したFSSB — FANUC Servo Serial Bus — を介して行われます。光ファイバー接続は、工作機械の設置で一般的な長距離における電気信号ケーブルのノイズ耐性の問題を解消します。また、FSSBプロトコルの高速同期通信により、0i-Cおよび0i-D制御ファミリーは、接続されたすべてのドライブ間でタイトなマルチ軸位置同期を実現できます。

技術仕様

内蔵電源: 工場現場で重要な理由

FANUC Alpha iサーボドライブの標準的なアーキテクチャでは、複数のSVMモジュールに共通バスでデイジーチェーン接続されたDCバス電源を供給する共有電源モジュール (PSM) が使用されます。A06B-6130-H004を含むBeta i SVM1シリーズは、これとは全く異なるアプローチを採用しています。各ユニットは独自の整流器とDCバスステージを内蔵しており、外部PSMは不要です。

工作機械設計の観点から、この自己完結型アーキテクチャは実際の効果をもたらします。設置が簡単になります。3相入力接続、24V DC制御電源ライン、FSSB光ファイバーケーブルがそれぞれ1セットで済みます。バス電圧シーケンスがなく、複数の軸負荷の組み合わせに対してPSMのサイズを決定する必要もなく、PSMの障害が複数の軸を同時に停止させるリスクもありません。A06B-6130-H004に障害が発生した場合、工作機械は1軸を失うだけで、共通電源を共有するすべての軸が停止するわけではありません。

保守チームにとっても、同じ論理が適用されます。A06B-6130-H004の交換は簡単な作業です。3相入力、モーター出力、FSSB光ファイバー、24V制御電源、およびブレーキケーブル (装備されている場合) を切断します。交換用ユニットは、電源がすでに内蔵された状態で提供されます。PSMのサイジング計算やバスの再コミッショニングは不要です。

FSSB通信: CNCとの接続

FSSB — FANUC Servo Serial Bus — は、CNCとサーボアンプを接続するためのFANUC独自の高速シリアル通信プロトコルです。A06B-6130-H004は、光ファイバーケーブルを介してCNCのFSSBポートに接続されます。光ファイバー媒体は偶然の要素ではありません。工作機械環境では、可変周波数ドライブ、誘導加熱、リレーコイル、スイッチング電源など、多くの電磁干渉が発生します。これらはすべて、キャビネットから軸までの長距離配線で信号レベルの銅線ケーブルを破損させる可能性のあるノイズを発生させます。光ファイバーは電気的なポテンシャルを持たず、これらのすべてに対して免疫があります。

通信面では、FSSBはCNCの補間サイクルと同期して動作します。CNCとA06B-6130-H004間のすべての位置コマンド、エンコーダフィードバックパケット、およびパラメータ交換は、CNCの計算サイクルと同期して行われます。標準的な0iシステムでは通常1ms、30iシリーズ制御ではより高速なサイクルオプションが利用可能です。この同期リンクにより、CNCは各ドライブが各位置増分をいつ実行するかを正確に把握できるため、スムーズで正確な協調軸運動が可能になります。

一般的な工作機械用途

自動工具交換装置 (ATC) 軸。 垂直加工機のアーム — スピンドルから工具を引き抜き、工具マガジンに振り、新しい工具を戻す機構 — は、シフト全体でサイクルを迅速かつ繰り返し完了する必要があります。定義された位置への高速加速、シャープな減速と停止、工具交換中の確実なブレーキ保持。A06B-6130-H004の80Aピーク電流能力は、ATC軸が必要とする加速トルクのヘッドルームを提供し、FSSBリンクは、ATCの動きをスピンドルオリエンテーションおよび工具クランプ/アンクランプシーケンスと連動させるために必要な位置確認レイテンシを提供します。

CNC旋盤タレットインデックス軸。 旋盤の工具タレットのインデックス動作は、ATC操作と似ています。短く、速く、正確な位置への移動を、1時間あたり何度も実行します。高速加速のためのピーク電流、インデックス化後の良好な位置保持、切削中の工具先端負荷からの信頼性の高い回復。βiSモーターサイズ範囲のタレットを備えたFANUC 0iシリーズ旋盤は、A06B-6130-H004の適用範囲内に十分に収まります。

ワイヤー放電加工機および型放電加工機。 ワイヤーEDMおよび型EDMマシンは、非常に細かい分解能とダンピングされた応答で電極位置を制御するためにサーボ軸を使用します。軸負荷は低いことが多いですが、位置帯域幅の要件は高くなります。CNCは、微細な位置補正コマンドにドライブが迅速に応答することを必要とします。FSSB通信リンクとβiSエンコーダフィードバックチェーンは、コマンドから応答までのレイテンシをタイトに保ちます。

マシニングセンタの第4および第5軸。 マシニングセンタのロータリーテーブルおよびチルトテーブルアクセサリには、テーブルを駆動するモーターに合わせたサーボ軸が必要です。βiSモーター範囲の小型ロータリーテーブルの場合、A06B-6130-H004は適切な電流定格と、既存の0iまたは30iシリーズ制御構成に自然に統合されるFSSBインターフェースを提供します。

内部ハードウェア: 内部構造

A06B-6130-H004は、3つの機能アセンブリを中心に構築されています。パワーステージには、DCバスから3相モーター出力へのPWMインバータを処理する単一の50Aトランジスタモジュール (IGBT) が含まれています。配線基板 — A16B-3200-051x — は、パワーステージ、コネクタ、および制御基板間の相互接続層を提供します。制御PCB — A20B-2101-005x — は、FSSB通信、電流ループ処理、エンコーダフィードバックデコード、およびすべての保護監視を処理します。

これら3つのうち、トランジスタモジュールは基板レベルの修理用に個別に利用可能な唯一の電源部品です。2つのPCBは標準チャネルを通じて単独のスペアパーツとして入手できません。いずれかの基板が故障した場合、経済的な方法は、ユニット全体の交換または適切なテスト機器を備えた専門家による修理です。ヒューズおよび内部冷却ファンも個別のコンポーネントとして保守可能であり、最も一般的な経年劣化に関連するメンテナンス項目をカバーしています。

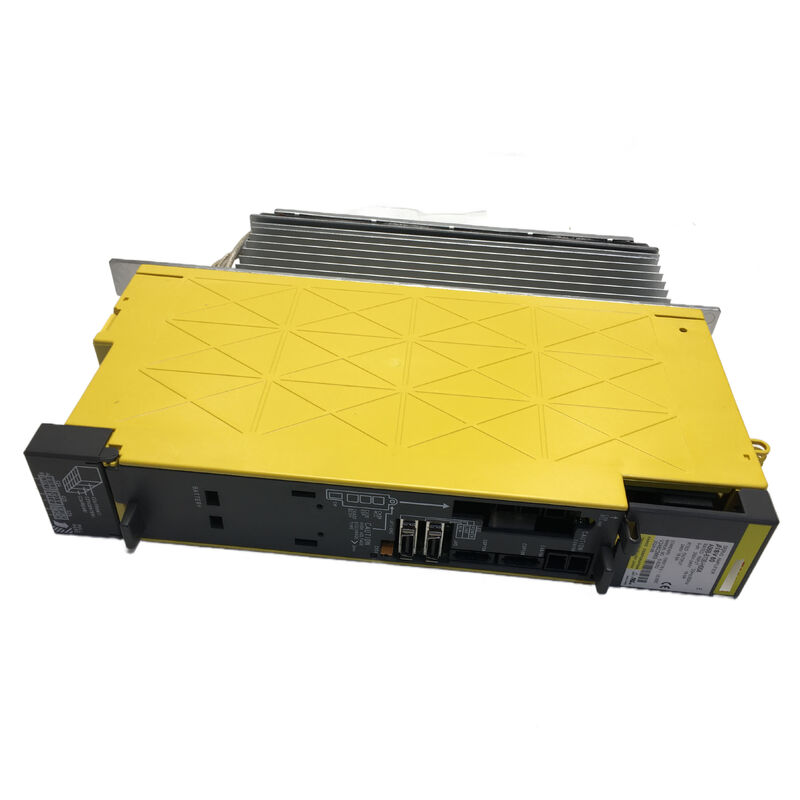

263 × 335 × 59mmのフォームファクタ — 細長く背が高い — は、標準的なFANUC Beta iキャビネットレール取り付けフットプリントを反映しています。ユニットは垂直に取り付けられ、ヒートシンクのリブは垂直自然対流用に配向されており、内部強制空冷ファンによって補完されます。59mmの奥行きにより、複数のユニットを並べて設置した場合でも、比較的コンパクトなキャビネットレイアウトが可能です。

Beta iシリーズの文脈: A06B-6130ファミリー

A06B-6130シリーズは、初代Beta iシングル軸SVM1アンプの全範囲をカバーしています。H004は最も高電流のバリアントです:

これら4つすべてが同じFSSB光ファイバーインターフェース、同じ自己完結型電源アーキテクチャ、および同じ0℃～55℃の動作範囲を共有しています。それらの間の選択は、駆動されるサーボモーターの定格およびピーク電流によって決定されます。アンプの電流定格とモーターを一致させることは不可欠です。定格が小さいアンプは加速中にピーク電流制限に達して過電流アラームをトリガーしますが、定格が大きいアンプはメリットがなく、キャビネットスペースを無駄にします。

設置および保守のハイライト

冷却クリアランス。 内蔵ファンがヒートシンクフィンを通して空気を吸い込みます。この種のラックマウントドライブの三菱およびFANUCの設置ガイドラインでは、一般的に空気の流れのためにユニットの上部と下部に最小クリアランスが要求されます。クリアランスがブロックされると、ヒートシンク温度が上昇し、トランジスタモジュールが早期に劣化します。設置場所がB-65322マニュアルに従って適切な換気を提供していることを確認してください。

24V DC制御電源。 制御基板用の24V DC電源は、工作機械のメイン24Vレールから供給されるべきですが、各アンプに個別のヒューズを設けることで、制御基板の障害が24Vレール全体をダウンさせ、他の制御回路を同時に停止させるのを防ぎます。

光ファイバーケーブルの取り扱い。 FSSB光ファイバーケーブルには最小曲げ半径の仕様があります。コネクタまたはケーブル経路での急激な曲がりは、挿入損失を引き起こし、最終的に通信エラー — CNCディスプレイ上の軸検出アラームまたは同期通信エラー — を引き起こします。光ファイバーを配線する際は、金属エッジにきつく巻き付けたり、鋭い角を通したりしないでください。

ファンメンテナンス。 内蔵冷却ファンの寿命は限られており、通常、FANUCの保守ドキュメントでは約20,000～30,000時間の動作時間が示されています。2交代または3交代で稼働する工作機械では、これは数年ごとのファン点検または交換間隔に相当します。ファンの故障は、予想よりも低い負荷レベルでのサーマルカットアウトを引き起こし、最終的には持続的な過熱によるトランジスタモジュール損傷につながります。

交換後のパラメータ確認。 A06B-6130-H004交換後の最初の電源投入時、CNCはFSSB上でサーボ初期化シーケンスを実行します。サーボモータータイプパラメータが軸モーターに対して正しく設定されていること、エンコーダフィードバックがアクティブであること、および工作機械が絶対エンコーダシステムを使用している場合は軸基準位置が再確立されていることを確認してください。

FAQ

Q1: A06B-6130-H004と互換性のあるCNCシステムは何ですか？

A06B-6130-H004はFSSB (FANUC Servo Serial Bus) 光ファイバーインターフェースを介して通信し、FANUC Series 0i-C, 0i-D, 30i, 31i, および32i CNCファミリーと互換性があります。FSSB以前の古いFANUC制御や、PSM電源モジュールとDCバスを共有するAlpha iシリーズSVMアンプとは互換性がありません。

Q2: A06B-6130-H004はどのようなサーボモーターを駆動しますか？

適切な電流範囲のFANUC βiS (Beta i S) シリーズサーボモーター向けに設計されています。主にβiS 12/3000およびβiS 22/3000などのモデルです。モーターは、アンプの80Aピーク/18.5A定格電流能力と一致させる必要があります。80Aを超えるピーク電流を必要とするより大きなモーターを駆動しようとすると、過電流保護フォルトが発生します。

Q3: A06B-6130-H004は外部FANUC PSM電源モジュールを必要としますか？

いいえ。Alpha iSVシリーズアンプとは異なり、A06B-6130-H004は独自の統合電源を備えており、3相200～240VACライン入力に直接接続されます。外部PSMモジュールは不要で、電気的な設置とキャビネットレイアウトの両方を簡素化します。

Q4: A06B-6130-H004の故障を示すアラームは何ですか？また、最初に確認すべきことは何ですか？

最も一般的な障害の兆候は、インバータアラーム (FANUC 0iではSVアラーム401/421)、過電流アラーム、およびCNCディスプレイ上の軸検出エラーです。アンプの故障と判断する前に、以下の点を確認してください。FSSB光ファイバーケーブルがしっかりと差し込まれており、損傷がないことを確認してください。24V DC制御電源が存在し、許容範囲内であることを確認してください。内部冷却ファンが作動していることを確認してください。入力ヒューズを点検してください。これらすべてが問題ない場合、障害はアンプ内部にある可能性が高いです — トランジスタモジュール、制御基板、または電源基板。

Q5: 内部基板 (A20B-2101-005x, A16B-3200-051x) は個別に交換できますか？

これらのPCBは標準チャネルを通じて単独のスペアパーツとして入手できません。基板レベルの障害の場合、実用的な選択肢は、FANUC経験のある修理施設によるユニット全体の専門的な修理、または再生品のA06B-6130-H004との交換です。内部トランジスタモジュール、ヒューズ、および冷却ファンは個別に保守可能であり、最も一般的な摩耗関連の障害をカバーしています。
