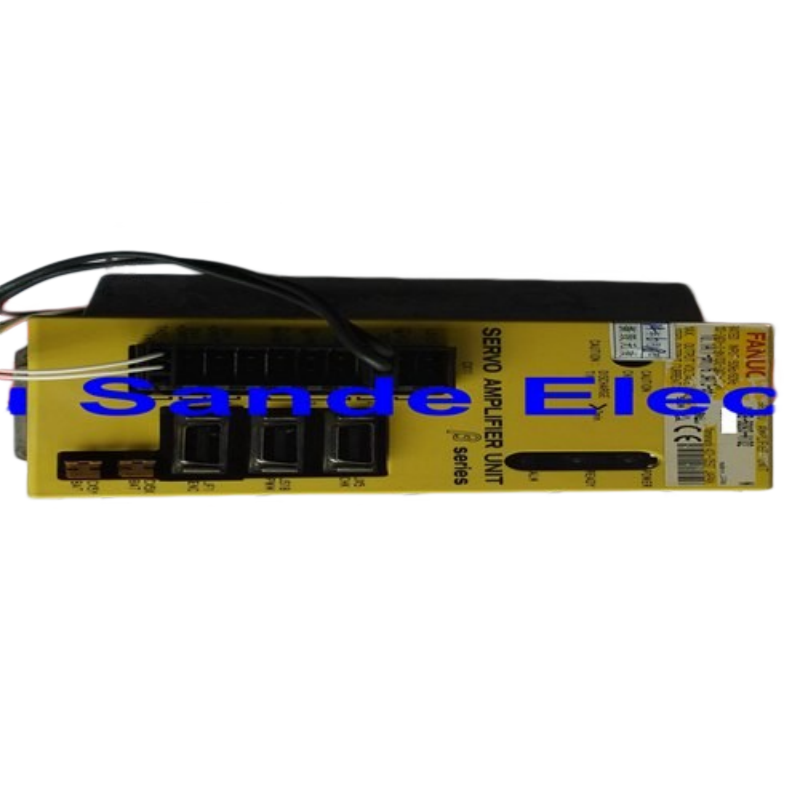

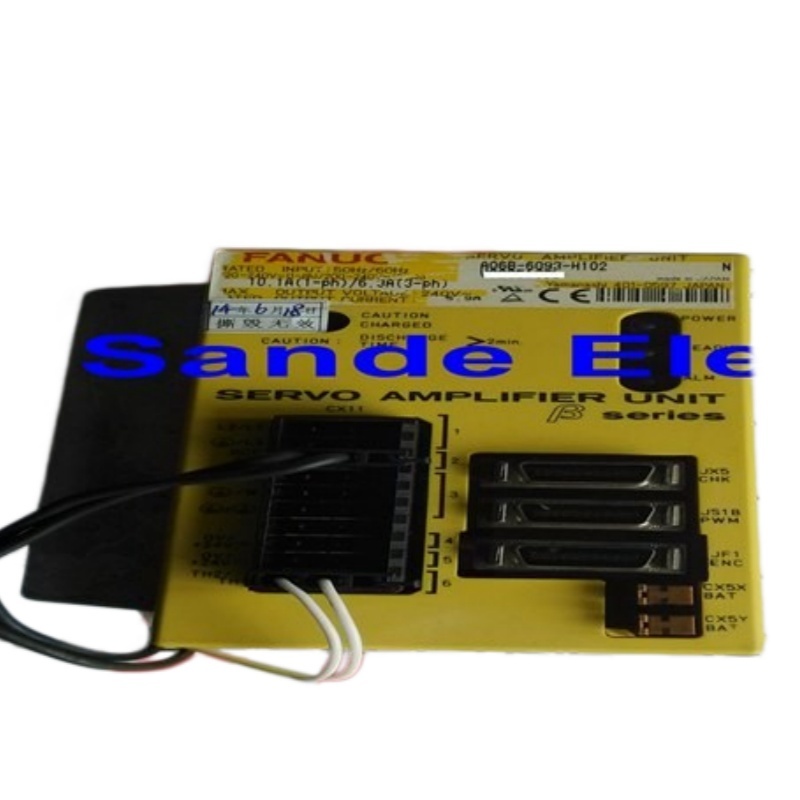

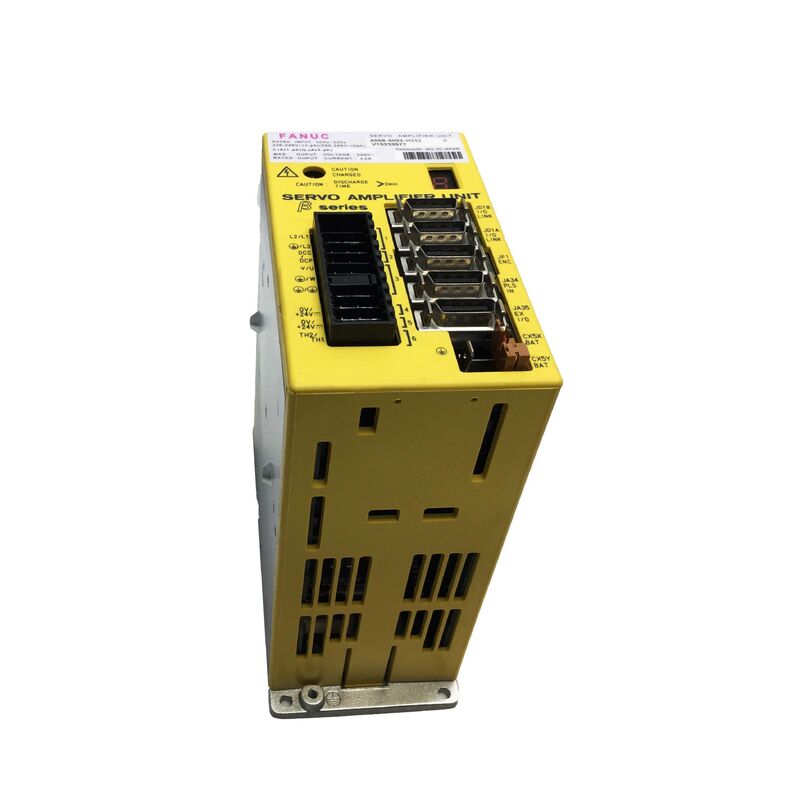

CNC工作機械において、CNC制御とモーターの間に配置されるサーボアンプは受動的な部品ではありません。これは、CNCからの位置コマンドを精密に制御されたモーター電流に変換するアクティブな要素であり、軸が正確に移動するか、クリーンに加速するか、そしてコマンドされた場所に正確に停止するかを決定します。 FANUC A06B-6093-H102 は、FANUC Betaシリーズのシングル軸SVU-20サーボアンプです。これは、内蔵電源、タイプB PWMインターフェース、およびFANUC CNCシステムからBetaシリーズサーボモーターを駆動するために必要なすべてのドライブエレクトロニクスを備えた、自己完結型のシングルチャンネルユニットです。
| パラメータ | 値 |
|---|---|
| 部品番号 | A06B-6093-H102 |
| モデル指定 | Beta Servo Unit SVU-20 / SVU1-20 |
| シリーズ | FANUC Beta (β) Series |
| インターフェースタイプ | タイプB — PWM (パルス幅変調) |
| 入力電圧 (単相) | 220–240 V AC, 10.1 A |
| 入力電圧 (三相) | 200–240 V AC, 6.3 A |
| 入力周波数 | 50/60 Hz |
| 定格出力電流 | 5.9 A |
| 最大出力電圧 | 240 V |
| 軸数 | 1 (シングル軸) |
| 制御タイプ | シングル軸送り軸制御 |
| 電源 | 内蔵 (自己完結型ユニット) |
| 配線基板 | A20B-2100-0130 |
| 制御カード | A20B-2002-032x |
| 重量 | 約 3.99 lbs (1.81 kg) |
| 製造元 | FANUC Corporation, Japan |
FANUC Beta SVUシリーズをAlphaシリーズドライブアーキテクチャと区別する特徴の1つは、内蔵電源です。Alphaシリーズドライブは、SVMサーボモジュールに電力を供給するDCバスにAC電源を変換するために、専用のPSM（電源モジュール）を必要とします。Beta SVUは異なり、AC-DC変換を内部に組み込んでいるため、共有ドライブバスに統合する必要なく、機械のどこにでも独立して配置および配線できるスタンドアロンユニットです。
この自己完結型アーキテクチャこそが、A06B-6093-H102が補助軸および二次軸アプリケーションの標準的な選択肢である理由です。CNC工作機械では、自動工具交換装置、タレット駆動軸、第4軸回転テーブル、およびサーボ位置決め能力を必要とする周辺機器が、メイン送り軸ドライブスタックから独立して動作します。
A06B-6093-H102はタイプB PWMインターフェースを使用しています。これは、CNC制御とサーボアンプ間のシリアルパルス幅変調リンクです。これはFANUC Beta SVUファミリーの2つの主要なインターフェースタイプの1つであり、もう1つはI/Oリンクバージョン（H152サフィックス）です。タイプBインターフェースにより、ドライブはFANUCシリーズCNC制御の標準サーボコマンドバスに接続でき、Alphaシリーズドライブを実行したのと同じ制御世代と互換性があります。
これらのBETAシリーズアンプは通常、Series 0 CNC制御に搭載されています。より広範には、A06B-6093-H102は、タイプBインターフェースを介してFANUC 15、16、18、20、および21シリーズCNC制御と互換性があります。タイプBバージョンは、Alphaシリーズドライブシステムにもボルトで固定できるため、単一の制御キャビネット内でドライブタイプを混在させる際に、機械設計者に柔軟性を提供します。
FANUC A06B-6093-H102 SVU-20サーボアンプは、CNC工作機械またはロボット内の小規模アプリケーションで使用されます。この世代は、サーボユニットの最初のBetaシリーズです。
より具体的には、SVU-20の5.9A出力電流とシングル軸構成は、以下のドライブ要件に適合します。
自動工具交換装置 (ATC) — マシニングセンタのATCマガジンアームとツールポットセレクターは、Betaシリーズサーボモーターによって駆動されることが多く、CNCのサーボバスで動作するコンパクトで独立したシングル軸ドライブが必要です。
CNC旋盤タレット — CNC旋盤センターでの動力タレットインデキシング。タレットはサーボ制御下でコマンドされたステーションに正確に位置決めする必要があります。
第4軸回転テーブル — マシニングセンタの補助回転軸ドライブ。コンパクトなシングル軸アンプが、プライマリX/Y/Z軸ドライブから独立して回転テーブルモーターを駆動します。
産業用ロボット — FANUCロボットの小型ジョイント軸またはロボット隣接機器。Betaシリーズは、コスト効率の高いシングル軸サーボソリューションを提供します。
周辺自動化機器 — コンベアインデキシング、シャトルドライブ、自動生産セルでの位置決め軸。Beta SVUはスタンドアロンサーボユニットとして動作します。
定格出力5.9AのA06B-6093-H102は、小型のBetaシリーズモーターに適合します。このH102シングルチャンネルサーボアンプは、B2/3000などのモーターを駆動します。Beta B2/3000（2 Nm、3,000 rpm）が典型的なモーターペアリングであり、SVU-20は中程度のトルク要件を持つコンパクトな位置決め軸に対して適切な電流レベルになります。
A06B-6093-H102は、2つの内部ボードを中心に構築されています。1つは配線基板A20B-2100-0130で、パワートランジスタステージとモーター出力接続を処理します。もう1つは制御カードA20B-2002-032xで、サーボループ計算とCNCインターフェースを管理します。どちらのボードも個別に保守されることはありません。ユニットは完全なアセンブリレベルで保守されます。パワートランジスタモジュール、バッテリーパック、ヒューズ、および内部冷却ファンは、コンポーネントレベルの修理を行う技術者向けの個別のサービスコンポーネントとして利用可能です。
ドライブの側面にあるヒートシンクは、連続デューティの熱管理を提供します。押出アルミニウム構造で、非常に効果的な熱伝導体であり、持続的な位置決めサイクル中にパワーステージを動作温度制限内に保ちます。
FANUC Beta (β)シリーズは、FANUCのコスト最適化されたサーボプラットフォームを表しています。Alphaシリーズよりも低コストで信頼性の高い位置決め性能を提供するために設計されており、Alphaアーキテクチャの極端な動的性能が不要だが、信頼性の高いサーボ制御が絶対に必要とされるアプリケーション向けです。この哲学の中で、SVU（Servo Unit）フォーマットは、自己完結型で内蔵電源を備えた最もシンプルな実装です。1軸、1ユニット、独立電源。
A06B-6093-H102は、具体的にはタイプBインターフェースを備えた最初の世代のBeta SVUであり、新しいβiシリーズ（A06B-6114-H103）よりも先行しています。これはFSSB光ファイバーインターフェースを使用しています。FANUC 0、15、16、18、20、または21シリーズ制御でタイプBサーボインターフェースを備えた機械用に設計された場合、A06B-6093-H102が正しいBeta SVU-20仕様です。
Q1: A06B-6093-H102（タイプB）とA06B-6093-H112（I/Oリンク）の違いは何ですか？
どちらも同じパワーステージと5.9A出力電流を持つFANUC Beta SVU-20ユニットです。違いはCNCへのインターフェースです。H102はタイプB PWMインターフェースを使用し、FANUC Series 0/15/16/18/20/21 CNC制御のサーボコマンドバス経由で接続します。H112はI/Oリンクインターフェースを使用し、CNCのI/Oリンクネットワークを介して制御される補助位置決め軸を対象としています。CNC制御が軸をコマンドするために使用するインターフェースタイプに基づいて選択してください。
Q2: A06B-6093-H102は、別途PSM電源モジュールが必要ですか？
いいえ。FANUC AlphaシリーズSVMモジュールとは異なり、Beta SVU-20は内蔵電源を備えた完全に自己完結型ユニットです。AC電源（220–240V単相または200–240V三相）に直接接続し、モーター駆動に必要なDCバスに内部で変換します。外部PSMは不要です。これが、このドライブを機械のどこにでも独立して配置できる理由です。
Q3: どのFANUC CNC制御がA06B-6093-H102と互換性がありますか？
A06B-6093-H102のタイプBインターフェースは、FANUC Series 0, 15, 16, 18, 20, および 21 CNC制御と互換性があります。また、タイプBインターフェース接続をサポートするAlphaシリーズドライブ構成でも使用できます。新しい設置にこのドライブを指定する前に、特定のCNCモデルのサーボインターフェースタイプを確認してください。
Q4: 当社の機械にあるA06B-6093-H102にアラームが表示されていますが、どのように診断すればよいですか？
Beta SVUシリーズは、ドライブ前面のLEDアラーム表示システムを使用しています。直接数値コードを表示するAlphaシリーズモジュールとは異なり、Beta SVUアラームコードは、特定の障害を特定するためにCNCディスプレイまたはロボット制御画面にクロスリファレンスする必要があります。このドライブに対応する軸番号のCNCサーボアラームディスプレイを確認してください。一般的な故障モードには、冷却ファン故障、モーターまたは配線障害による過電流状態、電源の問題が含まれます。電源サイクリングでクリアできない持続的なアラームは、通常、ドライブにコンポーネントレベルの修理または交換が必要であることを示します。
Q5: A06B-6093-H102は修理可能ですか？また、交換と比較して修理する価値はありますか？
このドライブのコンポーネントレベルの修理は十分にサポートされています。パワートランジスタ、冷却ファン、バッテリーパック、およびヒューズはすべて個別のサービス部品として利用可能です。FANUC Betaテスト機器を備えた修理施設は、修理されたユニットを実際のBetaモーターに対してフルロード条件でベンチテストし、返却前に正しい機能を保証できます。トランジスタモジュールまたはファンが故障したが基板レベルの損傷ではないドライブの場合、修理は通常、コスト効率の高い選択肢です。交換プログラム（再生品ユニットがすぐに供給され、故障したユニットが返却される）は、生産環境でダウンタイムを最小限に抑えることが最優先事項である場合に、速度とコストの最適なバランスを提供します。
