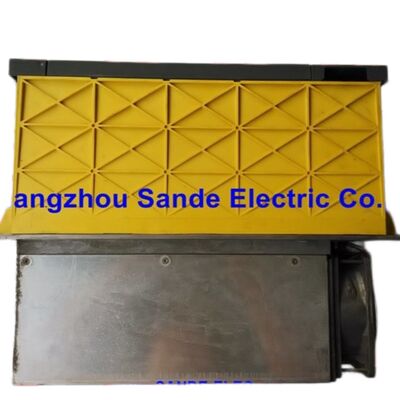

SPM-26 タイプ1インターフェイス 入力283~325VDC 出力230VAC/111A アルファaP40/モデル26スピンドルモーター 200Vシリーズ 内部PCB A16B-2202-0432 + A20B-1006-0482
FANUC Alpha モジュールのスピンドル駆動ファミリーでは,パワー・レッダーを上昇するたびに,機械のスピンドルが維持できる電流が測定可能な増加します.A06B-6088-H226#H500は,A06B-6088シリーズのSPM-22の上に直接座っている.,同じタイプ1インターフェースと同じ200Vクラスのアーキテクチャを搭載しているが,SPM-22の95Aではなく111Aの定数出力電流を供給している. That 17% increase in available current is what makes the H226 the right module for the next tier of FANUC Alpha spindle motors — those requiring more continuous torque and higher transient capacity than the SPM-22 can provide.
SPM-26の指定は,このモジュールをA06B-6088ファミリーのミッドレンジユニットとしてマークする.これは通常,FANUC Alpha Model 26とaP40スピンドルモーターとペアされているドライブです.縦横の機械加工センターでは,長い生産サイクルで金属を除去する能力が求められます.
| パラメータ | 価値 |
|---|---|
| 部分番号 | A06B-6088-H226#H500 |
| シリーズ | FANUC Alpha SPM (スピンドル増幅機モジュール) |
| モデル指定 | SPM-26 |
| インターフェースタイプ | タイプ1 |
| DCリンク入力電圧 | 283~325 VDC |
| AC出力 (最大) | 230 VAC |
| 定数出力電流 | 111 A |
| 適用可能なモーター | FANUC アルファ モデル 26 / aP40 AC スピンドルモーター |
| フィードバック インターフェース | 標準アルファセンサー (M/MZ/磁気センサー,位置コード) |
| 制御PCB | A16B-2202-0432 について |
| パワーPCB | A20B-1006-0482 について |
| 外部の冷却扇風機 | A90L-0001-0335/B |
| 内部冷却扇 | A90L-0001-0422 |
| 動作温度 | 0°Cから+55°C |
| 貯蔵温度 | −20°Cから+60°C |
| 参考マニュアル | B-65162 ありがとうございました |
| 関連バージョン | #H500, #H501, #500CS (ソフトウェア変種は交換できない) |
| シリーズ内の前のモジュール | A06B-6088-H222 (SPM-22,95A) |
| シリーズ内の次のモジュール | A06B-6088-H230 (SPM-30) |
SPM-22 (A06B-6088-H222) と SPM-26 (A06B-6088-H226) は,同じ制御PCB (A16B-2202-0432) と同じタイプ1インターフェースアーキテクチャを共有している.同じ物理的なキャビネットスロット形式で生活しています同じシリアルリンクを通じてCNCと通信する. 一方の技術者はすぐに他の快適になります.
違いはパワーステージですH226は,H222のA20B-1006-0481ではなくA20B-1006-0482電源ボードを使用します. 物理的には類似していますが,電気的には異なる組成で,より高い111A連続出力評価をサポートします.この高い電流上限により,SPM-26は,長時間切断する際にアンプの熱限界に達することなく,より大きなアルファスピンドルモーターのトルク要求を支えることができます.大直径の加工機に搭載される機械厳しい材料の高出力スレッドサイクル,その余分な電流ヘッドルームは,不便な連続操作と迷惑な過負荷アラームを区別します.
The two modules are not substitutable for each other without parameter verification and motor compatibility confirmation — the spindle motor parameters stored in the drive must match the actual connected motorSPM-26の代わりにSPM-22を使用すると,モーターがより高い電流を必要とする場合,利用可能なスピンドルトルクが制限されます.
FANUCのAlphaシリーズスピンドルモーターラインナップは,特定のパワーステージと特定のモーターパフォーマンスエンバロープをマッチすることで構築されました. The A06B-6088-H226#H500 is the correct drive for the Alpha Model 26 and aP40 spindle motors — both mid-range AC spindle motors that appeared across a broad range of machine tool OEM specifications during the Alpha platform's production years.
特に aP40は,機械加工センターメーカーが15~30 kWのスピンドルパワークラスの機械を製造する際に,スピンドルモーターの選択でした.常時トルクと常時電力の速度範囲の組み合わせ200Vのアルファモジュールシステムとの互換性により,航空宇宙,模具と模具,および一般作業ショップのアプリケーションに販売される機械に標準的なペアリングになりました.機械のスピンドルがこのモーターを運ぶ, H226#H500 は指定されたモジュールです.
このモジュールのタイプ1センサーインターフェイスは,Mセンサー,位置コーダー,スピンデル方向化に使用される磁気センサーをサポートします 11このスピンドルモーター構成と通信する際にCNC制御が期待する.
One of the design features that FANUC highlighted across the Alpha module family is power source regeneration — the ability to return braking energy from the spindle motor back to the power supply line rather than dissipating it as heat in a braking resistor高慣性スペンデルが最大速度から停止まで減速すると,モーターの運動エネルギーはどこかに移動しなければならない.古い駆動アーキテクチャでは,そのエネルギーは抵抗バンクの熱に変換される.アルファ・モジュール・システム,電源供給モジュール (PSM) は再生を処理し,スピンドル増幅器モジュールは,ブレーキ電流を直流バスを通ってPSMに送り,その後AC電源に戻します.
H226では,この構造は実際的に重要です.モデル26クラスのスピンドルモーターは大きなローター慣性を持っています.000 RPMは些細なことじゃない再生がなければ,そのエネルギー負荷は,それに関連した熱管理の大きな専用ブレーキ抵抗を必要とします. 再生型PSMアーキテクチャでは,エネルギーは供給元に循環します機内での熱発生を削減し,全生産日にわたる機械の純エネルギー消費を削減します.
H226 モジュールは自律的に再生を行わない.これはシステムレベルの機能で,SPMとPSMの間に分布している.PSMの再生能力が機械の組み合わせたサーボとスピンドルの需要に適していることを確保することは,適切なシステムサイズ付けの一部です..
A06B-6088-H226#H500は,物理的に,協調して作業する2つの主要な回路ボードを収納しています.
についてA16B-2202-0432 制御PCBFANUC スピンドルシリアルリンクを介して CNC とシリアル通信,速度と位置参照から現在のコマンド生成,アラームモニタリングNVRAM パラメータ ストレージ通信関連アラーム (AL-24,AL-25) またはCPU/メモリアラーム (AL-13,AL-24) が表示された場合,AL-16このボードは欠陥隔離の焦点です
についてA20B-1006-0482 パワーPCBDC バスの電力を 3 段階の AC に変換する. IGBT トランジスタのゲートドライブ回路,DC バスのセンサー,出力段階の電流測定3,9,11,12, 電子回路は,電流が電流を回転させ,電流が回転し,電流が回転し,電流が回転し,電流が回転し,電流が回転し,電流が回転し,電流が回転し,電流が回転し,電流が回転し,電流が回転し,電流が回転し,電流が回転し,電流が回転し,電流が回転し,電流が回転し,電流が回転し,電流が回転し,電流が回転し,そして30は全て電源ステージとその関連部品を指します.
この2つのパネルは別々の部品として販売されず,交換されることもありません. FANUCの専門家は,完全なモジュール組成を供給し,サービスを提供する.

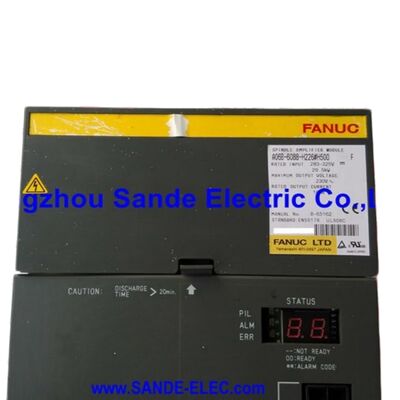

H226のフロントパネルにある7セグメントの双子LEDディスプレイは,アルファSPMファミリーの他の装置と同じアラームコード構造に従って,モジュールの状態を2文字で伝達します.フィールドで最も頻繁に出くわすコード:
AL-01(モーターの過熱) スピンドルモーターの熱スイッチが起動しました モーターの冷却ファンと換気経路をチェックしてください モジュールを沈殿する前に.
AL-03(Fuse on DC Link Blown) SPMの内部DCリンクフューズを指す.通常は電源段階の過剰電流事件によって引き起こされる.フューズを交換する前に根本原因を診断する.
AL-09(オーバーヒートパワー半導体) IGBTヒートシンク温度が限界を超えました.冷却ファン2つすべて,外部の12mmファンと内部の60mmファンの両方をチェックし,キャビネットを通る空気流を検証します..
AL-12(電源回路の過電流) ◎ IGBT ストレスを示す最も深刻なアラーム.標準診断プロトコル: U/V/W モーターの電源線を取り除き,スピンドルをコマンドします.AL-12がクリアした場合,欠陥はモーターの巻き込みやケーブルにある継続すれば 電源段階トランジスタが疑われる
AL-24 / AL-25(シリアル転送エラー/ストップ) CNC と SPM の間の通信障害.シリアルリンクケーブルとコネクタで診断を開始し,ケーブルの整合性が確認された場合,制御PCB に進みます.
FANUC スピンドル増幅器の部品番号のポンド記号の後に続く後尾は,後見ではない.H226ファミリーの場合は,文書化されたバージョンは#H500 (オリジナルリリース),#H501 (修正ソフトウェア) である.,このバージョンは,A16B-2202-0432制御PCBの異なるファームウェアを含み,違いがスピンドルパラメータ互換性,機能行動,そして,いくつかのケースでは,特定のスピンドル機能の利用可能性.
FANUC の専門家 や CNC 修理 センター は 必ず 同じ 警告 を 発信 し て い ます.交換 品 を 購入 する とき に は 正確 な 後尾 が 一致 し なけれ ば なり ませ ん.H226#H500を搭載した機械は,そのファームウェアにマッチしたスピンドルパラメータを持っています#H501を入れ替えたら,パラメータが不一致するリスクがあり,交換後に最初に電源を入れると予期せぬスピンドル動作,調節異常,または直接的なアラームが発生する可能性があります.適格な技術者がスピンドルパラメータを検証し,再調整する計画的な保守状況において緊急故障のシナリオでは熟練したFANUC保守エンジニアが 特定のサフィックスバージョンを 貯蔵し 調達することで 避けようとしています.
Q1:A06B-6088-H226#H500はどのスピンドルモーターを駆動するように設計されており,既存の装置でSPM-22 (H222) を置き換えることができるか?
このモジュールは,FANUC Alpha Model 26とaP40のスピンドルモーターのために指定されており,両者ともこのモジュールの提供する111Aの定数出力電流を必要とします. Substituting the H226 for an H222 (95A) in a machine that uses an aP22 or smaller motor is technically possible from an electrical standpoint — the higher-rated module will simply operate at lower utilization — but requires parameter verification to ensure the spindle motor data loaded in the replacement module matches the actual connected motor. H226 が指定されている場所に H222 を置くのは,利用可能なスピンドル電流を制限し,推奨されません.常にSPM 評価をモーター仕様と一致させます.
Q2: H222 と H226 は両方とも同じA16B-2202-0432制御ボードを使用しています.これは,2つのモジュールが互換性があることを意味しますか?
制御PCBの部品番号は同じですが パワーボードは違います (H222のA20B-1006-0481とH226のA20B-1006-0482)そしてNVRAMに保存されているモーターパラメータは,異なるモーターの評価値にマッチされます.. さらに,ファームウェアバージョンはスピンドル機能の動作に影響を与える.H226が必要な場所にH222を挿入すると,電流出力を制限し,通常のスピンドル負荷で過負荷アラームを生む可能性があります.完全なパラメータ再検証なしでは,逆置換も同様に推奨されません.これらのモジュールは,交換可能なパワーステージではなく,モーターマッチした組成物として扱われるべきである.
Q3:CNCシステム互換性において,タイプ1インターフェースの指定は,実際的に何を意味するのか?
タイプ1は,アルファSPMファミリーのベースラインインターフェース仕様であり,機械加工センターアプリケーションの大多数で使用される標準のスピンドル制御機能をサポートします.変速, スピンドル方向性 (M19),ギア選択,基本的なスピンドル同期,およびCNCへの速度/位置フィードバック. FANUCシリアルスピンドルリンクを通じて通信し,FANUC 0, 6と互換性があります,10, 11, 15, 16i, 18i, 21i, 30i/31i/32i CNC 世代サポートしていないのはCsコンター制御 (タイプ4と高解像度のセンサーを必要とする) といくつかの高度なマルチスピンドル同期モードです機械加工センターのスピンドル駆動のほとんどは,タイプ1の機能がアプリケーションに必要なものであり,より複雑なインターフェースタイプを指定することは機能的な利点なしにコストを追加します.
Q4: AL-09 (パワー半導体過熱) がこのモジュールに表示され続けている.まず何を確認すべきですか?
A06B-6088-H226#H500は,外部12mmファン (A90L-0001-0335/B) と内部60mm冷却ファン (A90L-0001-0422) の両方に頼り,IGBTヒートシンクを温度制限内にとどめる.扇風機の故障は,AL-09の最も一般的な原因です2つの扇風機をすぐにチェックし,正しい速度で自由に回転していることを確認します.扇風機のブレードと空気通路が蓄積したスワフや冷却液の霧残留物によって阻害されないこと. キャビネットの環境温度とドライブスタックを通過する空気流は,二次的なチェックです. 両方のファンが動作を確認され,アラームが持続した場合,電気キャビネットの環境温度の上昇や部分的なショートロードが原因で,電力の消耗が増加する可能性があります.定期的な扇風機交換は,通常は重作業の2〜3年ごとに行われます. これは,アルファモジュールスピンドル駆動機の標準的な予防保守です.
Q5: H226 の #H500 バージョンは新しいものですか? それとも改装/修理されたものですか?
A06B-6088 Alphaシリーズは成熟した製品ラインであり,H226#H500の工場新生産は通常の流通経由で信頼性がない.供給市場は,FANUCの専門修理センターで加工されたリフォームされたユニットで構成されています廃機から取り出された使用済みユニットと試し具を保管した認可販売業者からの古い新品. Reputable FANUC repair specialists test these modules on actual FANUC spindle motors and CNC controls — not just on bench power supplies — to verify performance under the thermal and electrical conditions of real operation交換品の調達には,購入前に試験方法と保証条件をサプライヤーから確認することが適切な注意事項です.#H501と #500CSの変種も市場に流通しています納品を受け入れる前に 正確な後尾がオリジナルと一致していることを確認することが不可欠です
