| 起源の場所 | 日本 |
| ブランド名 | FANUC |
| 証明 | CE ROHS |
| モデル番号 | A06B-6079-H105 |

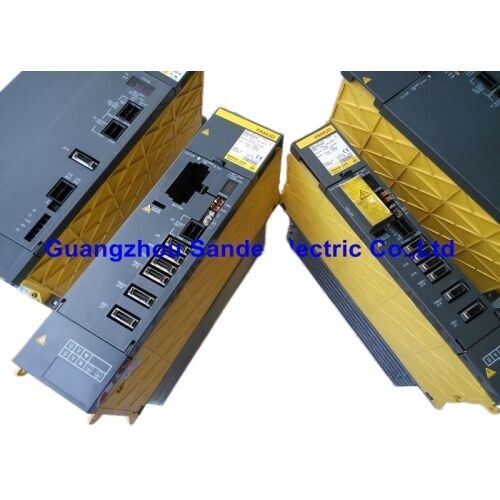

部品番号: A06B-6079-H105
メーカー: FANUC株式会社 (日本)
製品カテゴリ: サーボアンプモジュール — アルファシリーズ (SVM)
モデル: SVM1-80
マニュアル参照: B-65162
FANUC A06B-6079-H105 は、FANUCオリジナルのアルファシリーズドライブシステムからのシングル軸サーボアンプモジュールであるSVM1-80です。これは、FANUCアルファシリーズドライブラック内の1つのサーボ軸を駆動するために使用される特定のアンプモジュールであり、FSSB (光ファイバーシリアルサーボバス) またはこの世代で使用されていた以前のシリアルサーボインターフェースを介してCNCコントローラーからの位置および速度コマンドに応答して、互換性のあるアルファシリーズACサーボモーターを制御します。モデル名SVM1-80は、FANUCのアルファシリーズアンプ命名規則に従っています。SVMはサーボアンプモジュール、1はシングル軸構成、80はアルファシリーズの番号付けにおけるアンプの連続出力電流クラスを示します。
A06B-6079シリーズは、FANUCが製造する全電流範囲のシングル軸アルファシリーズサーボアンプモジュールをカバーしています。-H105バリアントは、このファミリー内のSVM1-80です。
このモジュールは、同じドライブラック内の共有PSM (電源モジュール) からDCバス電源を引き込みます。
このDCバス電源を、可変周波数および電圧の3相AC出力に変換して、接続されたサーボモーターを駆動します。
出力周波数と電圧は、CNCのサーボ制御アルゴリズムによってリアルタイムで精密に制御され、サーボインターフェースを介して位置、速度、トルクをコマンドします。
アルファシリーズは、FANUCの広く展開されているデジタルサーボドライブシステムの最初の世代を表しており、FSSB光通信、高分解能パルスコーダーフィードバック、および統合ドライブインテリジェンスをFANUC工作機械アプリケーションにもたらしました。この世代で構築された多くの機械は現在でも生産されており、SVM1-80は世界中でアクティブなメンテナンスアイテムとなっています。
主な仕様
パラメータ
| モデル | SVM1-80 |
|---|---|
| 軸構成 | シングル軸 |
| 定格入力電力 | 4.75 kW |
| 最大出力電圧 | 230 V |
| 定格出力電流 (L軸) | 18.7 A |
| シリーズ | アルファ (A06B-6079) |
| マニュアル | B-65162 |
| 重量 | 10 lb (約4.5 kg) |
| 寸法 (高さ × 長さ × 幅) | 8 × 21 × 18 インチ |
| 原産国 | 日本 |
| シングル軸アーキテクチャ | SVM1-80は1つのサーボ軸を制御します — 1つのモーター、機械上の1つのモーション軸。これは最もシンプルで物理的に特定のサーボアンプ構成であり、アンプとモーターの直接的な1対1の関係です。 |
シングル軸SVM1は、モーターの電力要件によりシングル軸専用モジュールが適切な選択肢となる場合、または機械構成が共有デュアル軸ユニットではなく個別の軸モジュールを要求する場合に使用されます。
ドライブラックでは、SVM1-80は他のSVMおよびSPMモジュールと共にインストールされ、すべてPSMモジュールからの共通DCバスに接続されます。
各SVM1-80は、その軸のモーター制御を完全に独立して処理します — CNCからトルクおよび速度参照データを受信し、モーターのパルスコーダーからのフィードバックを使用してサーボ制御ループを実装します。
CNCの軸制御ソフトウェアはシステムレベルで動作します。物理的な電流制御、PWMスイッチング、およびモーターフラックス管理はすべてSVM1-80モジュール自体内で実行されます。
モーターの互換性
SVM1-80は、互換性のあるアルファシリーズサーボモーターと連携するように設計されています。
電流定格は、アンプの連続安全出力電流を表します。
加速中の瞬間的なピーク電流は、定格連続値を超えます — FANUCのアンプ設計は、モーターとアンプのマッチング仕様でこのヘッドルームを考慮しています。
モーターとアンプは、モーターの電流要件とアンプの電流容量の両方を、全速度-トルク曲線にわたって考慮するFANUCのモーター-アンプペアリングテーブルを使用してマッチングする必要があります。
アンプが小さすぎる (モーターの要求に対して電流が少なすぎる) と、重い加速中に過電流でトリップします。
アンプが大きすぎる (モーターが必要とする電流容量をはるかに超える) と、不必要なコストとラックスペースが発生します。
正しいサイジングは、モーターの連続ストール電流要件の近くのアンプの定格電流をターゲットにします。
アルファドライブシステムへの統合
A06B-6079-H105は、アルファシリーズドライブキャビネットの1つのスロットを占有します。その物理的な寸法 (8 × 21 × 18インチ、10 lb) は、必要なキャビネットスペースを決定します。
SVM1-80のドライブシステム接続パス:
入力:
バスバー接続を介したPSMモジュールからのDCバス。
モーター出力: サーボモーターへの3相可変周波数AC (U、V、Wモーターリード)。
フィードバック入力: サーボモーターエンコーダーコネクタからのパルスコーダーフィードバック。
CNCインターフェース: シリアルサーボインターフェース (オリジナルのアルファ世代用) またはFSSB光ファイバー (FSSB対応CNCを使用する設置用)。
ステータス/電源信号: PSMからの制御電源、非常停止、準備完了信号。
よくある質問Q1: SVM1-80にSVアラームが表示され、軸が動きません。他の軸には影響がありません。最初の診断手順は何ですか？
B-65162メンテナンスマニュアルでコードを検索して、過電流、過電圧、エンコーダーフィードバックエラー、モーター過負荷、またはアンプハードウェア障害などの障害カテゴリを特定します。
このコードは、モーター、フィードバックケーブル、モーター電源ケーブル、またはアンプモジュール自体への診断を指示します。
Q2: パルスコーダーケーブルを交換しましたが、SV431 (カウントエラー) またはフィードバックアラームが持続します。何をチェックすべきですか？
交換用ケーブルが、このモーターとアンプの組み合わせの正しい部品番号であることを確認してください — フィードバックケーブルコネクタのピン配置が間違っていると、まさにこの症状が発生します。
ケーブルシールドの接続を両端で確認してください。シールドが不十分だと、エンコーダー信号にノイズが注入され、カウントエラーが発生します。
モーターのパルスコーダーコネクタに、曲がったピンや腐食したピンがないか点検してください。
検証済みの正しいケーブルでアラームが持続する場合は、パルスコーダー自体またはSVM1-80のフィードバック入力回路が故障している可能性があります。
Q3: SVM1-80 (A06B-6079-H105) をアルファiシリーズSVMアンプに交換できますか？
アルファi (SVMi) をオリジナルのアルファ (SVM) モジュールに直接置き換えるのは簡単な作業ではありません。
アルファiアンプは、オリジナルのアルファとは異なる通信インターフェース、異なるパラメータ構造、および異なるコネクタピン配置を持っています。
アルファシリーズモジュールをアルファi相当品に交換するには、CNCのサーボソフトウェア構成の変更、場合によってはサーボパラメータ設定の変更、および機械的コネクタの互換性の確認が必要です。
同等品への交換の場合は、別のA06B-6079-H105またはA06B-6079シリーズ内の直接の同等品を入手してください。
Q4: 機械が数ヶ月間アイドル状態でした。再起動後、SVM1-80は軸が動く前に電源投入時にすぐにアラームを表示します。何が考えられますか？
長期間のアイドル期間は、DCバスのコンデンサ電荷の減衰につながる可能性があります。長期間保管後の電源投入時、PSMは突入電流制限を介してDCバスを予備充電します。
予備充電回路またはPSM自体に問題がある場合、DCバスが通常の動作電圧に達しない可能性があり、SVM1-80が低電圧状態を検知してアラームを発生させます。
また、非常停止回路が正しく解除されていることを確認してください — 多くのドライブシステムでは、アンプがアームされる前に特定のCNC準備状態が必要です。
電源投入シーケンスが、このドライブシステムの通常の手順に従っていることを確認してください。
Q5: ドライブキャビネット内のA06B-6079-H105の放熱要件は何ですか？

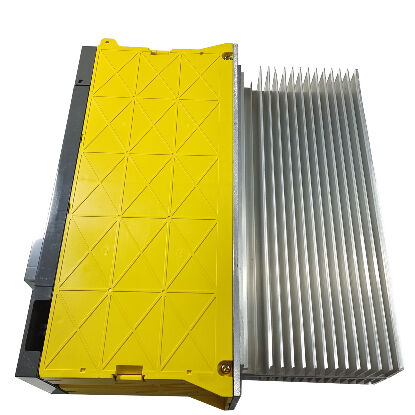

SVM1-80はヒートシンクを通して熱を放散します。熱的過負荷を防ぐためには、ヒートシンクに十分な空気の流れが必要です。
標準的なアルファシリーズドライブキャビネットでは、ヒートシンクはキャビネット後部の空気流路に突き出ており、キャビネットの冷却ファンが下から上へすべてのモジュールのヒートシンクに空気を強制します。
キャビネットの冷却ファンが正常に動作しており、ダクトに空気の流れを妨げるものがないことを確認してください。
定格負荷時 (入力4.75 kW、連続出力18.7 A) では、発生する熱はかなりのものです。
周囲のキャビネット温度は、アルファシリーズで指定された動作範囲を超えないようにしてください — 通常、設置に応じて0〜55℃です。
