Fanuc A06B-6077-H111 | Alpha 電源モジュール PSM-11 — 90mm ハウジング、13.2kW、150A トランジスタ、CNC およびロボット用途、2 つのヒートシンクバリアント — 仕様および調達ガイド

概要

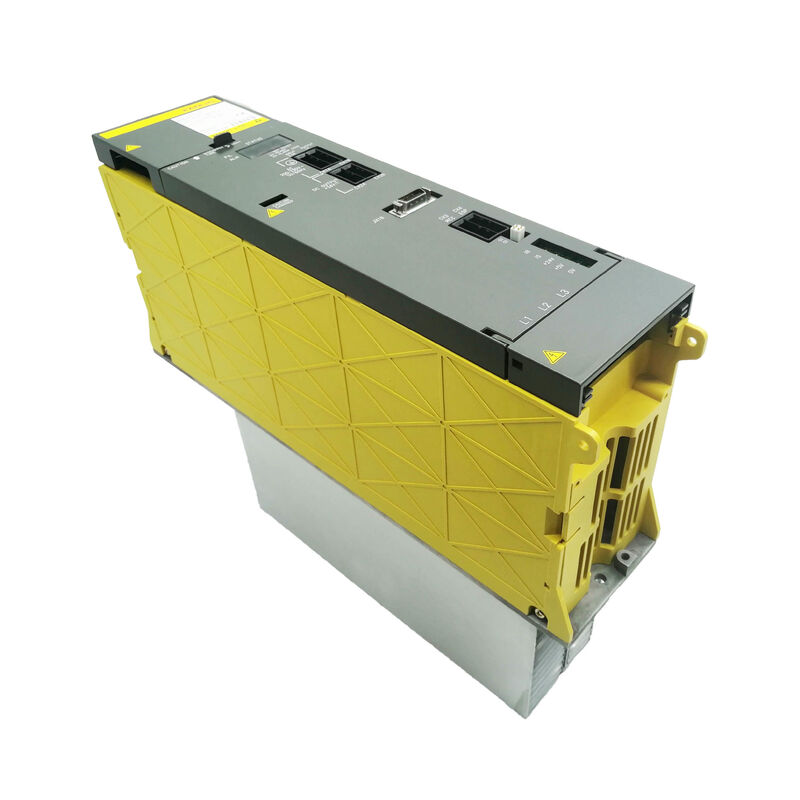

Fanuc A06B-6077-H111 は、幅 90mm、13.2kW の Alpha シリーズ電源モジュールで、CNC 工作機械と Fanuc 産業用ロボットの 2 つの異なるアプリケーションドメインにわたるコンパクトな Alpha ドライブシステムに電力を供給します。交換用ユニットを調達する際には、このデュアルアプリケーションのフットプリントが重要です。なぜなら、廃止された工作機械から取り外された PSM-11 は、ロボット設置から取り外されたものとは非常に異なる動作履歴を蓄積している可能性があるからです。異なる熱サイクル、異なるデューティパターン、異なる周囲条件。モジュールの仕様と、自信を持って交換品を調達する際に考慮すべき変数を理解することが、この記事の焦点です。

PSM-11 は、内部に 150A のトランジスタモジュールを 1 つ搭載しています。

これは、小型の PSM-5.5 (A06B-6077-H106) や、PSM-15 から始まる大型の A06B-6087 シリーズとは異なる実用的な詳細です。

150A のトランジスタは、モジュールに過渡電流ヘッドルームを提供します。定格 49A の AC 入力では、トランジスタはピーク能力を大幅に下回って動作しており、通常の動作条件下でのモジュールの一般的に良好なサービス寿命に貢献しています。

13.2kW の連続出力定格は、トランジスタが熱的に維持できる値であり、スイッチングデバイス自体の電気的限界ではありません。

2 つのハードウェアリビジョンが存在します。

リビジョン A

配線基板 A16B-2202-0461 を使用します。

リビジョン BA16B-2202-0661 を使用します。両方のリビジョンは同じ制御 PCB (A16B-2202-0420) を使用します。機能的には、2 つのリビジョンは機械内で同等です。リビジョンの違いは、主に内部設計の変更を反映しており、システムレベルでの互換性の違いではありません。

交換品を調達する購入者にとって、どちらのリビジョンも機械で使用できます。リビジョンは、修理対象の特定のユニットに正しい交換基板を一致させる必要がある基板レベルの修理作業にのみ関連します。多くの標準的な製品リストでは省略されていますが、運用上重要な情報が 1 つあります。それは、PSM-11 には 2 つの異なるヒートシンク構成があり、両方とも外部からは物理的に同一ですが、ユニットの底面のヒートシンク取り付けジオメトリが異なります。

間違ったバリアントを注文すると、電気キャビネット内のモジュール取り付け配置に機械的に適合しません。

交換用 A06B-6077-H111 を注文する前に、元のモジュールがどのヒートシンクバリアントを使用しているかを特定し、交換品が一致することを確認してください。主な仕様パラメータ

値

ハウジング幅

90mm

これは、レトロフィットおよびアップグレードの決定において重要です。

元々 PSM-5.5 で製造された機械は、60mm スロットを中心に設計された電気キャビネットを備えています。隣接するコンポーネントと利用可能な横方向スペースによっては、PSM-11 の 90mm シャーシへのアップグレードが可能かどうかはわかりません。

逆に、PSM-15 用に製造された機械は、追加の横方向スペースを残して、同じスロットに PSM-11 を受け入れることができます。

キャビネットスペースが限られているレトロフィット状況では、物理的なスロット寸法が利用可能な PSM モデル間の決定要因となることがよくあります。

モジュールの高さと奥行きは標準の Alpha PSM 形式に従っており、PSM-11 は他の Alpha シリーズモジュールと同じラック構造に取り付けることができます。

外部ヒートシンクはモジュール本体を超えて拡張します。その正確なジオメトリは、前述の 2 つのヒートシンクバリアント間で異なります。

2 つのヒートシンクバリアント — 注文前に重要な理由

A06B-6077-H111 の 2 つの物理的に異なるヒートシンク構成の存在は、標準的な製品リストでは広く文書化されていませんが、機械に交換品を取り付ける人にとっては実質的に重要です。

ヒートシンクはモジュールの底面/後部に取り付けられ、電気キャビネットの取り付け構造とインターフェイスします。

2 つのバリアントは、取り付け穴パターンまたは取り付けジオメトリが異なります。キャビネットの取り付けを変更せずに交換することはできません。これは適切な修理方法ではありません。

交換用 A06B-6077-H111 を注文する前に、元のモジュールのヒートシンク取り付けジオメトリを後部と底面から撮影し、この情報をサプライヤーに提供してください。評判の良い PSM-11 交換スペシャリストは、供給しているバリアントを確認できます。

このステップは、プロセスに 1 日追加されたとしても、実行する価値があります。機械が開かれ、元のモジュールが取り外された後に寸法不一致を発見することは、検証ステップよりもダウンタイムでるかに多くのコストがかかります。

元のモジュールのヒートシンク構成を確認できない場合（モジュールはすでに取り外されており、情報が利用できない場合）、物理的なユニットを比較のために手元に置いているスペシャリストが最も信頼できる情報源です。

PSM-11 vs PSM-5.5: 正しい電力クラスの選択

PSM-11 と PSM-5.5 (A06B-6077-H106) は、同じ A06B-6077 シリーズアーキテクチャと、同じ機械サイズカテゴリに対応します。

5.5 の指定は、PSM-11 の 13.2kW に対して約 5.5kW の定格出力を表します。

それらの間の選択は、電力容量の計算であり、機能的な互換性の問題ではありません。両方のモジュールは同じ 283～325V DC バスを生成し、同じ Alpha SVM および SPM アンプファミリーと互換性があります。

計算は、機械の DC バス上のすべての SVM および SPM モジュールを特定し、その定格連続出力電力を検索することから始まります。

これらの値を合計し、同時性係数（通常 0.7 ～ 0.8）を適用します。これは、通常の切削サイクル中にすべての軸が同時にフルロードで動作するわけではないという現実を反映しています。

結果が約 5kW 未満の場合、PSM-5.5 は適切にサイズ設定されています。

5kW から 12kW の間の場合、PSM-11 が正しい選択です。12kW を超える場合は、機械に PSM-15 (A06B-6087-H115) またはそれ以上のものが必要です。

連続電力以外の 2 番目の考慮事項は、同時軸加速中のピークバス電流です。

PSM-11 の 150A トランジスタは、これらの過渡現象に対するピーク電流リザーブを提供しますが、機械の SVM/SPM の組み合わせが短時間で非常に高い同時ピーク電流を要求する場合、PSM-11 のバスコンデンサバンクは、トランジスタの連続供給と過渡要求の間のギャップを処理する必要があります。

これは、設計上 PSM-11 アプリケーションではまれな問題ですが、複数の高慣性軸を持つ機械では計算する価値があります。

ロボット用途 — 異なる動作プロファイル

A06B-6077-H111 は、CNC 工作機械だけでなく、Fanuc 産業用ロボットシステムでも使用されています。ロボット用途は、CNC 工作機械と比較して PSM-11 にはっきりと異なる動作プロファイルを課します。

ロボットのアームの動きには、複数のジョイントの同時頻繁な加速と減速が含まれ、減速ジョイントからの回生エネルギーが DC バスに戻され、PSM のアクティブフロントエンドを介して再利用または AC サプライに戻されます。

デューティサイクル（システムが負荷の下で動作している時間の割合）は、スピンドルと軸が長時間の切削パスで一定のフィードで保持される CNC ミリングよりも、ロボット用途の方が高いことがよくあります。

中古の PSM-11 がアフターマーケットでどのように機能するかというと、高サイクル自動車溶接またはマテリアルハンドリングラインのロボット設置から来たユニットは、低ボリューム CNC 旋盤からの同等のユニットよりも、経過時間あたりにより多くの熱サイクルとより多くの IPM トランジスタスイッチングイベントを経験した可能性が高いです。

どちらも同じ部品番号ですが、蓄積された摩耗履歴は異なります。中古ユニットを調達し、出所が重要な場合、サプライヤーにモジュールが CNC 機械から来たのか、ロボット用途から来たのかを尋ねることは、合理的なスクリーニング質問です。

機能的には、ロボットシステム内の PSM-11 は CNC 機械の役割とまったく同じように機能します。DC バス物理学は同じで、アラームは同じで、基板構成は同じです。アプリケーションコンテキストはサービス寿命の期待に影響しますが、設置や操作には影響しません。

交換、余剰、修理 — 調達パスの比較

交換:

PSM-11 の最も一般的なアフターマーケットサービスモデルです。

故障したモジュールをスペシャリストに送り、テスト済みの保証付き交換品を故障ユニットの前または同時に返送します。交換プールは、スペシャリストによって維持され、スペシャリストは受け取った故障ユニットをプールに修理するため、修理可能なコアが入手可能な限りサイクルは自己維持されます。

交換は通常、動作可能な交換品への最も迅速なパスであり、テスト済みで保証付きのユニットが優先される場合に最も価値があります。

交換保証は通常 12 か月で、一部のスペシャリストはそれ以上の期間を提供しています。余剰:

廃止された機械から取り外され、修理作業がほとんどまたはまったく行われずに販売されたユニット。

余剰ユニットは、テストされていない、テストのみ、またはクリーニングおよびテスト済みである場合があります。状態の説明はサプライヤーによって異なります。余剰は交換よりも低コストですが、修理が必要なユニットを受け取るリスクが高くなります。

機械のダウンタイムウィンドウが緊急ではなく、社内で受信テストが利用可能な場合に役立ちます。

修理:元の故障ユニットをスペシャリストに送り、コンポーネントレベルの診断と修理を行います。

修理費用は通常交換よりも低いですが、ターンアラウンド時間は長くなります（通常数日から 1 週間以上）。

ユニットが特定の回復可能な障害（ファン故障、既知のトランジスタモジュール故障）を持っていることがわかっており、機械が修理のターンアラウンド時間を許容できる場合に、修理が正しいアプローチです。

PSM-11 は修理可能なモジュールです。内部の 150A トランジスタモジュールは個別のスペアパーツとして入手可能で、交換できます。ファン (A90L-0001-0422) は標準で入手可能です。メインボードはどちらも別売りではないため、基板レベルの障害は交換またはコンポーネントレベルの基板修理能力を持つスペシャリストにルーティングされます。

よくある質問

Q1: ヒートシンクバリアントが 2 つありますが、交換品を注文する前に、私の機械がどちらのものを持っているかどうすればわかりますか？

最も信頼性の高いアプローチは、元の PSM-11 がまだ機械に取り付けられている間に、後部と底面を撮影し、ヒートシンクの取り付けジオメトリを明確に示すことです。これらの写真を希望のサプライヤーにメールで送信し、利用可能なユニットとの互換性を確認するように依頼してください。

モジュールがすでに取り外されており、物理的な比較が不可能な場合は、機械の元の電気回路図または OEM ドキュメントに特定のバリアントが参照されている場合があります。

最終手段として、両方のバリアントの在庫を持つ PSM-11 スペシャリストが、キャビネットの配置の詳細に基づいて電話で識別をガイドできます。

Q2: 私の機械の元の PSM-11 はリビジョン A (A16B-2202-0461 配線基板) です。リビジョン B ユニット (A16B-2202-0661) を調整なしで交換品として取り付けることはできますか？

はい。両方のリビジョンの機能出力は同等です。同じ DC バス電圧、同じ電力供給、同じアラーム動作です。

リビジョンの変更は、Fanuc の内部設計の更新を反映しており、接続されている SVM および SPM モジュールまたは CNC コントロールとの互換性に影響するシステムレベルの違いではありません。リビジョン B PSM-11 は、パラメータ変更や配線変更なしでリビジョン A ユニットを置き換えることができます。

この区別は、基板レベルの修理を実行し、正しい交換配線基板を調達する必要がある場合にのみ関連します。

Q3: 機械は、1 つの SVM1-40 (A06B-6079-H103) と 1 つの小型 SPM に電力を供給するために PSM-11 を使用しています。PSM-11 は十分にサイズ設定されていますか、それとも PSM-5.5 で十分ですか？

SVM1-40 の定格軸電流は、接続されている特定のモーターに応じて、約 5.5～7kW のサーボモーター出力に対応します。これに SPM のスピンドル出力電力を加えると、同時動作時の合計負荷は、PSM-5.5 の約 5.5kW の定格をほぼ確実に超えます。

13.2kW の PSM-11 は、十分なヘッドルームでこの組み合わせをカバーします。

PSM-5.5 はサイズ不足であり、同時高負荷期間中に AL04 電圧低下アラームを発生させる可能性が高いです。この構成では、PSM-11 が正しい選択です。

Q4: この PSM-11 は CNC 機械ではなく Fanuc ロボットに取り付けられます。構成の違いはありますか？

いいえ。ロボット設置の PSM-11 は、CNC アプリケーションと同じハードウェアを使用し、同じ DC バスを生成し、同じアラームコードで動作します。

ロボットコントローラーは、CNC サーボカードではなく、バス上の SVM モジュールと対話しますが、PSM-11 の役割（DC バスを提供および規制する）は同等です。

CNC およびロボットアプリケーション間で異なるジャンパー、スイッチ、またはパラメータは PSM-11 内にありません。

Q5: サプライヤーが「テスト済み、アラームなし」と記載された PSM-11 を提供しています。これは生産機械にとって十分な保証ですか？

静的なベンチパワーアップでの「テスト済み、アラームなし」は有用なデータポイントですが、包括的な保証ではありません。

静的テストは、モジュールが障害なく電源が入り、無負荷時にバス電圧が仕様内にあることを確認します。

実際の負荷電流でのトランジスタ性能、動作温度でのファンエアフローの適切性、またはサービス中にモジュールが見る全温度範囲でのプリチャージ動作を検証するものではありません。

信頼性が重要な生産機械の場合、負荷の下でテストするサプライヤーから調達してください。理想的には、適切な SVM およびモーター負荷を備えた実際の Fanuc Alpha ドライブシステムでテストし、意味のある保証（出荷日だけでなく、設置からの 12 か月以上）を提供してください。

静的テスト済みの余剰ユニットと負荷テスト済みの交換ユニットの価格差は大きいですが、信頼性の差も同様です。
