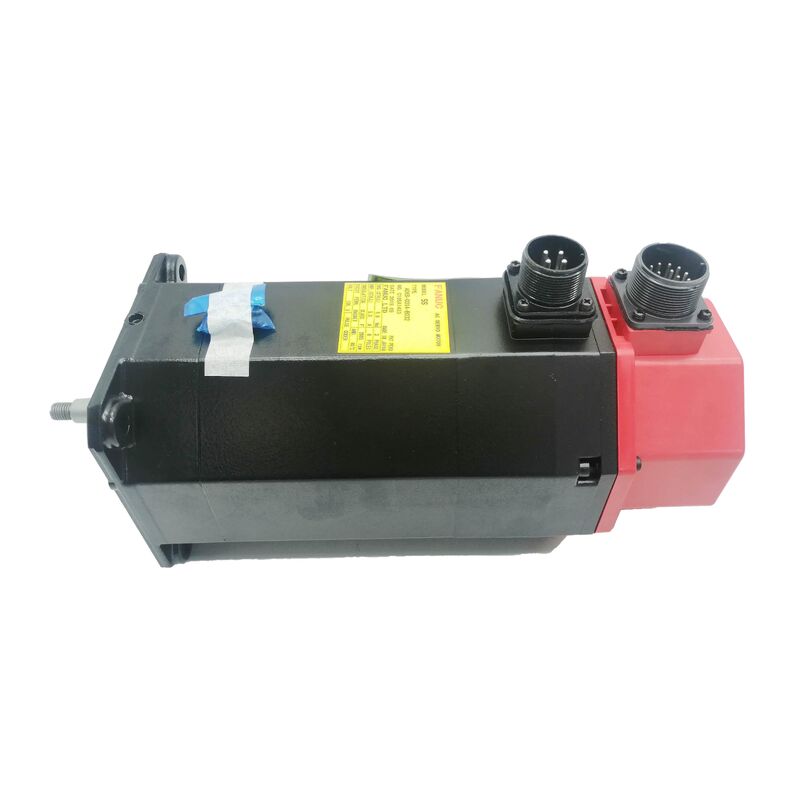

FANUC 小型の産業用サーボモーター電子機器 A06B-0033-B577

FANUC A06B-0033-B577 ◎ ベータシリーズACサーボモーター √タパーシャフト / i32bエンコーダー / 3000rpm / 200Vクラス

部品番号:A06B-0033-B577

製造者:FANUC株式会社 (日本)

製品タイプ:ACブラシレスサーボモーター βシリーズ

シリーズ:A06B-0033 ベータファミリー

ベータシリーズ 低コストでコンパクトな性能

A06B-0033-B577は,FANUCのBetaシリーズACサーボモーターです.Alphaシリーズは,FANUCのサーボレンジの最高性能端をターゲットとしています.絶対エンコーダー ベータシリーズは,コスト最適化されたアプリケーションにFANUCのサーボ品質をもたらすために設計されました.ベータモーターは,同等のアルファクラスモーターよりも短く軽く,設置スペースがプレミアムである狭いマシンレイアウトで重要です.

B577の後fixは,モーターの機械的および電気的構成をコードする.B5は,角型シャフト変種 (電磁ブレーキがない) を識別する.77桁はi32bインクリメンタルエンコーダーとIP保護規格を指定する軸軸の自己中心は,軸軸に引っ張られ,ナッツでロックされ,摩擦だけに頼らずに,軸軸の正確なアライナメントと機械的にポジティブなフィットを提供します..

i32bエンコーダは,1回転あたり32信号周期を提供している.FANUCのサーボシステムでは,駆動エレクトロニクスは,このベースカウントを倍増して,位置フィードバックのためのより高い有効解像度を計算する.i32bはインクリメンタルエンコーダーです絶対位置が決定される前に,機械が基準回帰サイクルを実行することを要求します.

インストールとドライブ互換性

A06B-0033-B577は,FANUCのベータ増幅機ファミリー:SVU (伺服増幅機ユニット) とSVM (伺服増幅機モジュール) と組み合わせ,ベータモーターと互換性があります.特定の増幅器モデルは,モーターの電力の評価と駆動システムの軸数設定に依存します.増幅器の電流が電源の電流と一致することを確認します

角軸の設置: 軸末糸とナッツを使って軸的に軸軸に引っ張ります. プレスやハンマーを使用しないでください.装置中の衝撃負荷は,シャフトを通ってエンコーダーへ移動する.誤ったハブフィッティングによるエンコーダの損傷は,使用中の早期ベータモーター障害の最も一般的な原因の一つです.

基本規格

よくある質問

Q1: ベータシリーズモーター (A06B-0033-B577) とアルファシリーズモーターの違いは何ですか?

ベータモーターは,同等の電力でアルファモーターよりも小さく,軽く,低コストである.アルファモーターは,より高いトルク密度,絶対エンコーダー,より幅広いパフォーマンスオプションを提供しています.ベータモーターは,コストとサイズが絶対的な位置付けや最高動力性能よりも重要であれば,正しい選択です両方ともFANUCのサーボシステムに完全に統合されていますが,異なるアンプファミリーを使用しています.

Q2 自動運転には自律回路なしで絶対位置が必要です. i32bエンコーダがこれを提供できますか?

i32bはインクリメンタル・エンコーダーで 機械の位置参照を確立するために 起動時に参照回帰サイクルが必要ですこのモデルには,ベータモーターの絶対エンコーダーバージョン (このモデルで利用可能なら) または絶対パルスエンコーダーを持つアルファシリーズモーターが必要です..

Q3: 機械のクラッシュの後,角型軸ハブが固定されている.どのように取り除くか?

角型軸ハブ用に設計された引引機を使用する.軸端を打ったり,モーターハウジングに引っ張ったりしないでください.角型軸に突発的に衝突すると,エンコーダーディスクとバックベアリングが損傷します.ハブを標準ハブ引き出しで解放しない場合熱銃 (タッチではなく) でハブを均等に熱して,引く前に穴を広げます.

Q4: A06B-0033-B577 に置き換えた後,軸は次のエラーを示します.何をチェックすべきですか?

モータータイプ,エンコーダー仕様 (i32b = 32 ppr),電子ギア比設定のサーボアンプのパラメータを確認する.増幅器に設定されたエンコーダ数と実際のエンコーダの不一致は,一貫した次のエラーを生成しますエンコーダーケーブルが正しく保護され,アンプ端に接着されていることを確認してください.

Q5:ベータシリーズサーボモーターはどこから?

FANUC ベータモーターは,CNCスペアパーツのアフターマーケットから入手できます.納品を受け入れる前に,名札に付いた部品番号 (A06B-0033-B577) を確認してください.復元サービスには,エンコーダー交換,ベアリング交換,新しいシール,軸索の修復が含まれます.
