Allen-Bradley機器が稼働している製造プラントのフロアを歩けば、次のような小型ドライブが見つかるでしょう。22F-A2P5N103コンベア、小型ポンプ、包装ライン、OEM機械製造の背後で静かに稼働しており、最小限の手間で設計どおりの仕事を正確にこなしています。PowerFlex 4Mは、Rockwell Automationのシンプルな質問に対する答えです。コンパクトなサイズ、簡単な配線、そして真のアプリケーションの柔軟性が最優先事項である場合、機械レベルのドライブはどのようなものになるでしょうか？

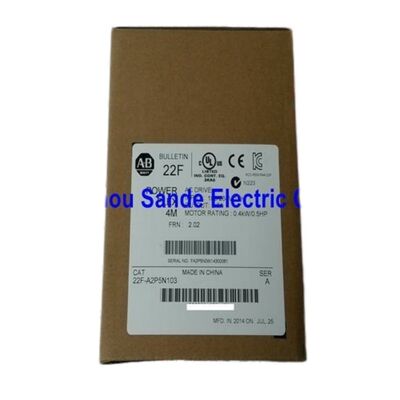

カタログ番号の「22F-A2P5N103は、PowerFlex 4Mファミリーのエントリーレベル出力定格です — 0.4 kW (0.5 HP)、単相入力、三相出力、フレームAフォームファクタ。標準的な単相200–240V電源を、可変周波数の三相出力に変換し、完全な速度制御能力を持つ小型AC誘導モーターを制御します。世界中で出荷する必要がある機械を製造するOEMにとって、単相入力はしばしば決定的な要因となります。単相電源はほぼどこでも利用可能ですが、三相はそうではありません。
PowerFlex 4M カタログ番号の各文字には特定の意味があります。分解してみましょう。22F-A2P5N103にあります:
| 位置 | コード | 意味 |
|---|---|---|
| ドライブファミリー | 22F | PowerFlex 4M |
| 電圧クラス | A | 200–240V AC、1相入力 |
| 電流 / 電力 | 2P5 | 2.5 A 出力 / 0.4 kW (0.5 HP) |
| フィルター | N | 内蔵EMCフィルターなし |
| フレームサイズ | 1 | フレームA（最小） |
| ブレーキIGBT | 0 | 内部ブレーキトランジスタなし |
| キーパッド | 3 | 内蔵固定デジタルキーパッド |
フィルター位置の「N」は注目に値します。このバリアントには内蔵EMCフィルターが含まれていません。EN 61800-3 EMC準拠が必要な環境での設置には、22F-RFシリーズの外部フィルターを別途追加する必要があります。規制されていない環境や、パネルにすでにラインコンディショニングが組み込まれているアプリケーションでは、フィルターなしバージョンはパフォーマンスに影響を与えることなくコストを削減します。
| パラメータ | 仕様 |
|---|---|
| カタログ番号 | 22F-A2P5N103 |
| 相互参照 | 22FA2P5N103 |
| メーカー | Allen-Bradley / Rockwell Automation |
| ドライブシリーズ | PowerFlex 4M |
| 出力電力 | 0.4 kW (0.5 HP) |
| 入力電圧 | 200–240V AC ±10%、1相 |
| 入力周波数 | 50–60 Hz |
| 入力電流 | 2.7 A |
| 出力電圧 | 0–230V AC、3相 |
| 出力電流 | 2.5 A |
| 出力周波数範囲 | 0–400 Hz |
| PWM周波数 | 調整可能、最大10 kHz |
| 効率 | 97.5% |
| 力率 | 0.98 |
| 過負荷定格 | 150%（60秒）/ 200%（3秒） |
| フレームサイズ | A |
| エンクロージャ | IP20 / ULオープンタイプ |
| 取り付け | DINレールまたはパネルマウント |
| 周囲温度 | 0–40℃（ゼロスタッキング時）; スペーシングありで最大50℃ |
| 保管温度 | −40℃～+70℃ |
| ディスクリート入力 | 5 × 24V DC（シンク/ソース設定可能） |
| アナログ入力 | 1 × 0–10V DC; 1 × 4–20 mA |
| リレー出力 | 1 × Form C |
| 通信 | RS-485 / DSI（内蔵） |
| ブレーキトランジスタ | 含まれていません |
| EMCフィルター | 含まれていません |
| HMI | 内蔵4桁LEDディスプレイ + 固定キーパッド |
22F-A2P5N103 の電気的アーキテクチャは、実際の設置において最も実用的な属性の1つです。このドライブは標準的な単相200–240V電源を受け入れ、バランスの取れた三相出力 をモーター用に合成します。これは、機械メーカーが標準的な三相モーター（単相モーターよりも効率が高く、構造がシンプルで、寿命が長い）を指定しながら、単相壁コンセントに接続できることを意味します。
出力周波数範囲は0から400 Hzまで広がり、50または60 Hzのライン周波数をはるかに超えています。これにより、アプリケーションで必要とされる場合、接続されたモーターをベース速度（界磁弱め）以上で実行したり、独立してプログラム可能な加速および減速ランプを使用して、完全停止から目標速度までスムーズにランプアップしたりする能力を制御システムに与えます。加速時間と減速時間はどちらも0.1秒刻みで0から600秒まで独立して調整可能であり、デザイナーは速度変更コマンドへのドライブの応答の積極性または穏やかさを正確に制御できます。
PowerFlex 4Mプラットフォームの頻繁に見過ごされがちな利点は、個別のプログラマブルコントローラーを必要とせずに、ドライブに直接組み込まれている制御機能の量です。
22F-A2P5N103 には5つの24V DCディスクリート入力が搭載されており、すべて制御ボード上のDIPスイッチでシンクまたはソースとして設定可能です。これらは、プッシュボタンまたはリレー接点から直接、開始/停止コマンド、方向選択、プリセット速度選択、およびフォルトリセットを処理します。フォームCリレー出力は、運転表示、フォルトステータス、または定速確認用のドライコンタクト信号を提供し、パイロットライトまたはアラーム回路に直接配線できます。2つのアナログ入力チャネル（1つは0–10V DC、もう1つは4–20 mA）は、追加の信号コンディショニングハードウェアなしで、PLC、センサー、ポテンショメータ、またはプロセスコントローラーからの速度参照信号を受け入れます。
ローカルパネルからの基本的な速度制御のみが必要な機械の場合、22F-A2P5N103 は内蔵キーパッドから完全にスタンドアロンで動作し、ローカルポテンショメータを速度参照に使用できます。外部コントローラーは不要です。
Rockwell Automationは、最も一般的なアプリケーションで深いプログラミング知識を必要としないという原則に基づいて、PowerFlex 4Mを構築しました。基本プログラムグループには、設置シナリオの大部分をカバーする12のパラメータが含まれています。最小および最大周波数、加速時間、減速時間、モーターの銘板データ、および制御ソース選択です。ほとんどのコミッショニングエンジニアは、フロントキーパッドのみを使用して、15分以内にドライブを新しいアプリケーションで稼働させることができます。
より複雑な構成の場合、Connected Components Workbenchソフトウェアは、内蔵RS-485ポートを介してすべてのドライブパラメータへのPCベースのアクセスを提供します。パラメータは、稼働中のドライブからアップロードし、ファイルに保存し、オフラインで変更し、交換用のドライブにダウンロードできます。これは、ドライブの交換が必要なメンテナンス中に大幅な時間の節約になります。キーパッドのコピーキャット機能（オプションのリモートHIMキーパッドアクセサリで利用可能）により、PCなしでパラメータセットをドライブ間で保存および転送できます。
内蔵RS-485/DSI通信は、マルチドロップネットワーク構成、Modbus RTU接続、および適切なインターフェイスモジュールを介したMicroLogixおよびControlLogixコントローラーとの直接互換性も可能にします。オプションのプラグイン通信カードは、DeviceNet、EtherNet/IP、PROFIBUS DP、およびBACnetにまで拡張できます。これは、アプリケーション環境が複雑化した場合に便利なアップグレードパスです。
機械製造においてパネルスペースは常に貴重であり、22F-A2P5N103 のフレームA寸法はこの現実を反映しています。ドライブのコンパクトなフットプリントにより、ゼロスタッキング（ドライブを隙間なく隣り合わせに取り付けること）が可能で、周囲温度は最大40℃まで対応します。周囲温度が最大50℃の場合、適切な空気の流れを維持するためにドライブ間の最小限のスペーシングが必要ですが、それでも他のドライブファミリーでは広げなければならないようなタイトな配置で取り付けることができます。
フレームAドライブは、DINレール取り付けと標準的なパネル取り付けの両方をサポートします。DINレール取り付けは機械組み立て時の時間を節約し、現場での交換を簡素化します。ドライブはレールにクリップで固定され、背面から配線されるため、個別のファスナーは不要です。パネル取り付けは、高振動環境に対して追加のセキュリティを提供します。
0.4 kWの定格は、22F-A2P5N103 を小型の分数馬力負荷の範囲に位置付けます。このドライブが定期的に指定される用途には以下が含まれます:
Q1: 22F-A2P5N103 はどのようなモーターを駆動できますか？また、モーターも単相である必要がありますか？
いいえ — 接続するモーターは、200–230V、0.4 kW（0.5 HP）定格の標準的な三相AC誘導モーターである必要があります。ドライブは単相から三相への変換を内部で処理します。モーターの銘板には、0.4 kW以下の電力定格と、ドライブの0–230V出力範囲と互換性のある電圧定格が表示されている必要があります。このドライブで単相モーターを使用することは推奨されません。ドライブの出力は三相であり、単相モーターは三相可変周波数源で動作するように設計されていません。
Q2: 22F-A2P5N103 には内蔵EMCフィルターが含まれていますか？また、必要ですか？
カタログ番号の「N」は、これがフィルターなしバージョンであることを示しています — 内蔵EMCフィルターは取り付けられていません。外部フィルターが必要かどうかは、設置環境と適用される規格によって異なります。機器がEN 61800-3（ヨーロッパおよびその他の規制市場で販売されている可変速ドライブのEMC規格）に準拠する必要がある場合は、22F-RFシリーズの外部フィルターを入力配線に別途追加する必要があります。設置が規制されていない産業環境にある場合、またはパネルの他の場所でEMCフィルタリングが処理されている場合は、フィルターなしドライブはそれなしで正常に動作します。このドライブのフィルター付きバージョンは、カタログ番号のその位置に「N」の代わりに「A」または「B」の接尾辞が付いています。
Q3: 22F-A2P5N103 をPLCに接続して速度参照と制御を行うことはできますか？また、その場合、どのように接続しますか？
はい、接続は簡単です。4–20 mA または 0–10V DC アナログ入力は、追加のハードウェアなしでほとんどのPLCアナログ出力モジュールからの速度参照信号を直接受け入れます。デジタル開始、停止、方向、およびプリセット速度コマンドは、5つの24V DCディスクリート入力に接続され、ドライブの制御ボード上のDIPスイッチ設定に応じてシンク信号とソース信号の両方を受け入れます。ネットワーク制御の場合、内蔵のRS-485/DSIポートは、適切なインターフェイスモジュールを使用したMicroLogix、SLC 500、およびControlLogixプラットフォームと互換性のあるModbus RTU通信を提供します。この組み合わせにより、ほとんどの場合、追加の信号コンディショニングハードウェアなしで、ドライブをAllen-Bradleyまたはサードパーティの制御アーキテクチャに完全に統合できます。
Q4: 22F-A2P5N103 にはブレーキトランジスタがありません。これは実際には何を意味し、いつ制限となりますか？
ブレーキトランジスタがないこと（カタログ番号の「0」で示される）は、このドライブにダイナミックブレーキ機能がないことを意味します。モーターを減速させる際、ドライブは出力周波数をランプダウンします。減速率が遅く、モーターの慣性によってDCバス電圧が過度に上昇しない場合、これは問題なく機能します。負荷に大きな慣性（フライホイール、大型ファン、ローラーなどの回転質量）があり、高速減速がコマンドされた場合、減速モーターからの回生エネルギーが行き場を失い、DCバスが過電圧になり、ドライブがF005フォルトでトリップします。このドライブが指定されるほとんどの小型0.4 kWアプリケーションでは、負荷慣性が十分に低いため、ブレーキなしの動作は実用的な制限ではありません。高慣性負荷で高速かつ再現性の高い停止が必要なアプリケーションの場合は、フレームC PowerFlex 4Mバリアント（内蔵ブレーキトランジスタを含む）またはダイナミックブレーキを備えたより大型のドライブファミリーがより適切でしょう。
Q5: 22F-A2P5N103 は 22F-B2P5N103 とどのように比較されますか？どちらを選ぶべきですか？
どちらのドライブも0.4 kW / 0.5 HP、2.5A出力、フレームA PowerFlex 4Mユニットです — 電力と出力仕様は同じです。違いは入力電源にあります:
設置場所に三相電源が利用可能な場合は、B接頭辞バリアントが推奨されます。三相入力は、導体あたりの入力電流が低く、電源の調波歪みが少なく、一般的に効率が高いためです。A接頭辞バリアントは、単相電源しか利用できない場所に特化して存在します — 小規模施設、遠隔地、および三相の利用可能性が保証できない世界市場を対象としたOEM機械で一般的です。
Allen-Bradley 22F-A2P5N103 は、Rockwell Automation によって PowerFlex 4M 可変周波数 AC ドライブシリーズの一部として製造されています。設置前に、必ずモーターの銘板データと設置環境の要件を PowerFlex 4M ユーザーマニュアル（出版物 22F-UM001）および技術データ出版物（22F-TD001）と照合してください。
